Ortam Sıcaklık Sensörü – 18B20

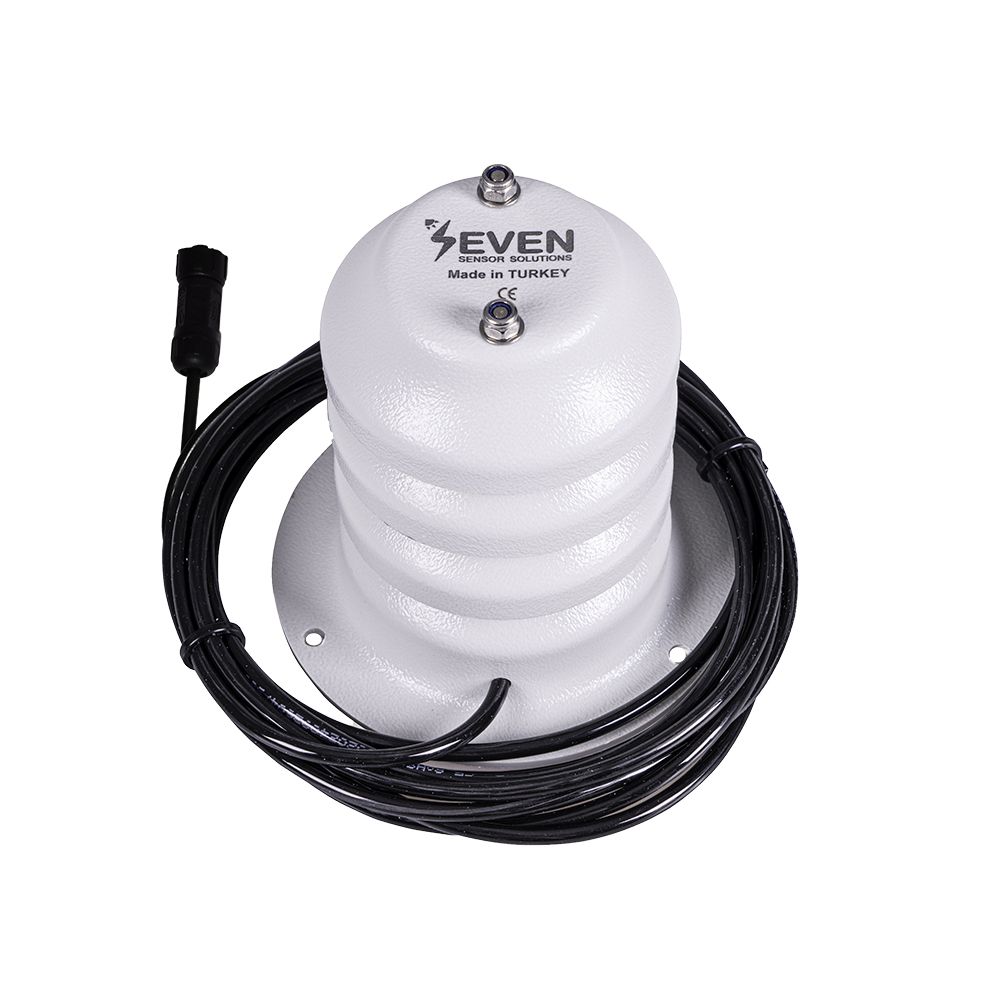

Ortam Sıcaklık Sensörü, 18B20 dijital sıcaklık probu kullanarak PV panellerin kurulduğu ortamdaki hava sıcaklığını santigrat derece (°C) cinsinden ölçer. Sıcaklık sensörü seçimi, ışınım sensörü kutusu ile uyumlu olmalıdır. Montaj kolaylığı sağlayacak deliklerin bulunduğu ve havanın serbestçe geçmesine izin veren plastik UV dayanıklı bir muhafaza ile doğrudan güneş ışığından korunacak şekilde tasarlanmıştır.
Ortam sıcaklık sensörü 3 metre haberleşme kablosu ile son kullanıcıya gönderilmektedir.
TEKNİK VERİLER
| Genel Bilgiler | |
| Sensör Tipi | DS18B20 dijital sıcaklık probu |
| Ölçüm Aralığı | 55°C ila 125°C (-67°F ila +257°F) |
| Belirsizlik | ± 0,5 ⁰C, IEC61724-1 Uyumluluk |
| Sensör Muhafazası | Paslanmaz çelik boru, 6 mm çap, 50 mm uzunluk, 4 plakalı kalkan |
| Kablo | 3 m veya 1,5 m PUR Kablo, UV ışınlarına dayanıklı |
| Koruma | IP67 |
| Bağlantı | Tek telli veri yolu tekniği |
| Çözünürlük | 0,1 ⁰C, IEC61724-1 Uyumluluk |
SEVEN Sensor, bir meteoroloji istasyonu tedarikçisi olarak 3 tip ortam sıcaklık sensörü ütetmektedir. Bunlar Dijital Çıkışlı, Analog Çıkışlı ve Modbus RTU Çıkışlı Ortam Sıcaklık sensörüdür.
SEVEN DİJİTAL ORTAM SICAKLIĞI SENSÖRÜ
Ortam sıcaklık sensörünün dijital 18B20 probu direkt güneş ışığına maruz kalmamalı ve radyasyon etkilerinden korunmalıdır. Bu yüzden dijital ortam sıcaklık sensörü havanın serbestçe geçmesine izin veren plastik bir kalkan ile doğrudan güneş ışığından ve radyasyondan korunacak şekilde UV ve hava koşullarına dayanıklı IP65 plastik bir kalkan ile korunmaktadır. Ölçüm aralığı -55°C ile 125°C arasındadır.
ORTAM SICAKLIK SENSÖRÜ KONUMU SEÇİMİ
Meteoroloji istasyonlarındaki en yaygın kurulum hataları, sıcaklık sensörünün yanlış konumlandırılmasıyla ilişkilidir. Bir meteoroloji istasyonunu yerleştirirken şunlara dikkat edilmelidir.
- Ortam Sıcaklığı Sensörü asla doğrudan güneş ışığı almaz ve koruma için bir kalkan içine monte edilir.
- Ortam Sıcaklığı Sensörü rüzgar tarafından iyi havalandırılır ve engellenmez.
- Ortam Sıcaklık Sensörü en yakın asfalt yüzeyden 15 metre uzağa yerleştirilmelidir.
- Ortam sıcaklık sensörü gölgeye monte edilmelidir (kalkan içine monte edilmiş olsa bile).
SEVEN Sensör Çözümleri mühendislerimiz, müşterilere uzaktan kurulum hizmeti ve ihtiyaç duyabilecekleri her türlü bilgi konusunda yardımcı olmaya hazırdır.
