Piranometre

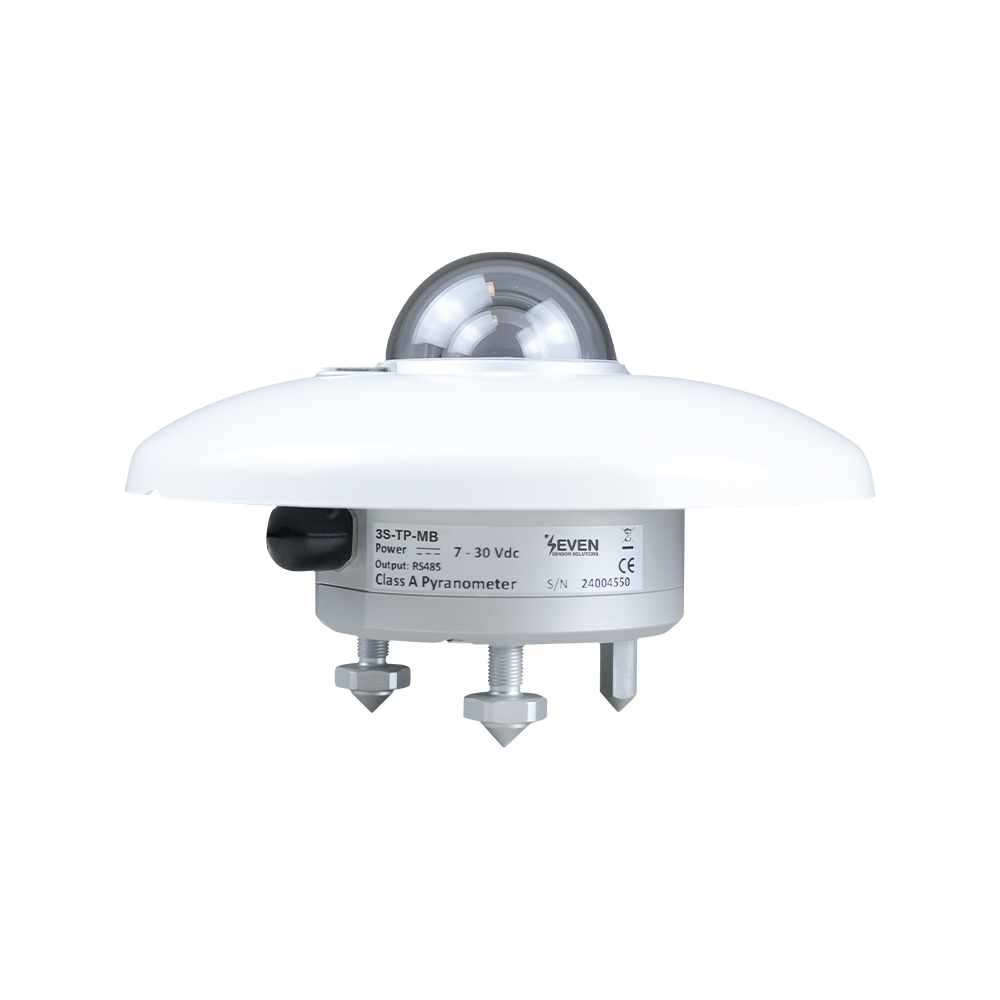

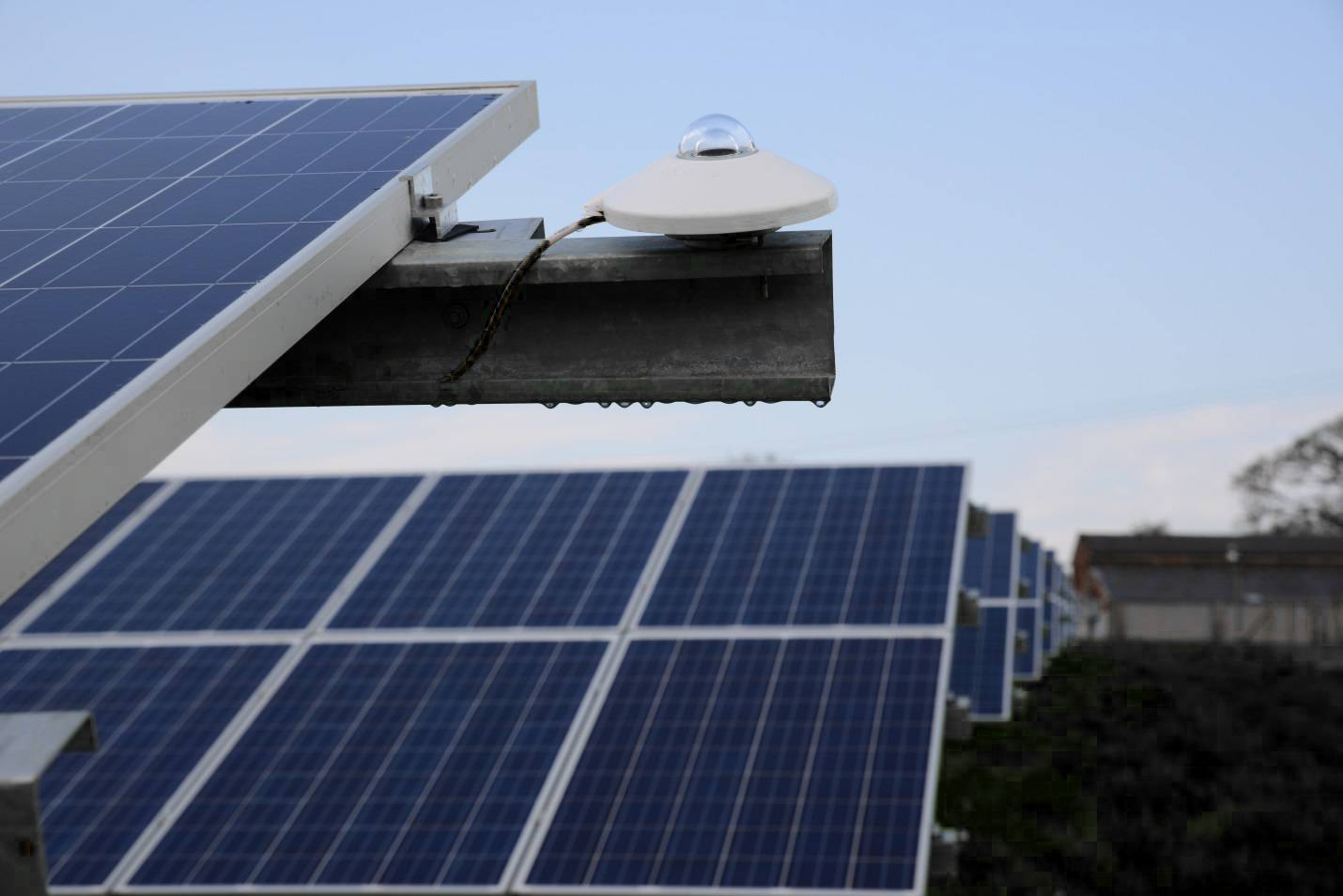

Termopil Piranometre, çevresel ve endüstriyel PV tesislerde kullanılan global ışınımı ölçen cihazdır. Termopil piranometre global ışınımı doğru bir şekilde ölçmek için yüksek dalga boylarında çalışmaktadır.
Ölçülen global ışınımı RS485 Modbus RTU protokolü ile veri kaydedicilere iletir.
ISO 9060: 2018'e göre Sınıf A, Sınıf B ve Sınıf C olmak üzere 3 model Termopil Piranometre SEVEN sensör portföyünde bulunmaktadır.
TEKNİK VERİLER
| 3S-TP-MB | 3S-TP-MB-B | 3S-TP-MB-C | |
|---|---|---|---|
| Sensör Tipi | Termopil | ||
| ISO 9060:2018 göre sınıflandırma | A Sınıfı | B Sınıfı | C Sınıfı |
| Ölçüm Aralığı | 0 – 2000 W/m2 | ||
| Spektral Aralık(%50) | 283 – 2800 nm | 300 – 2800 nm | |
| Tepki Süresi(%95) | < 5 s | < 10 s | < 20 s |
| Sıfırdan Sapma | |||
| a) Isıl Radyasyon (200W/𝒎^𝟐’de) | < |±7| W/m2 | < |±10| W/m2 | < |±15| W/m2 |
| b) Sıcaklık Değişimi (5 K/h) | < |±2| W/m2 | < |±4| W/m2 | < |±4| W/m2 |
| Kararsızlık(değişim/yıl) | < |±0,5| % | < |±1| % | |
| Non-linearity | < |±0,2| % | < |±1| % | < |±1,5| % |
| Kosinüs yasasına göre tepki | < |±10| W/m2 | < |±18| W/m2 | < |±20| W/m2 |
| Spektral hata | < |±0,2| % | < |±0,5| % | < |±2| % |
| Sıcaklık tepkisi (-10…+40 °C) | < 1 % | < 1,5 % | < 3 % |
| Tilt tepkisi | < |±0,2| % | < |±2| % | |
| Tesviye cihazının doğruluğu | < 0.1° | < 0.2° | |
| Çıkış | Dijital RS485-Modbus TRU(Analog opsiyon) | ||
| Güç Kaynağı | 5 – 30 VDC | ||
| Elektriksel Bağlantı | 3 m LIYYC11Y PUR kablo, UV ve hava koşullarına dayanıklı | ||
| Çalışma Sıcaklık Aralığı | -40°C ila +80°C | ||
| Boyut | Ø 165 x 104 mm | Ø 59 x 144 mm | |
| Koruma | IP 67 | ||
| Gölge Tablası | Dahil | Talebe göre | |
