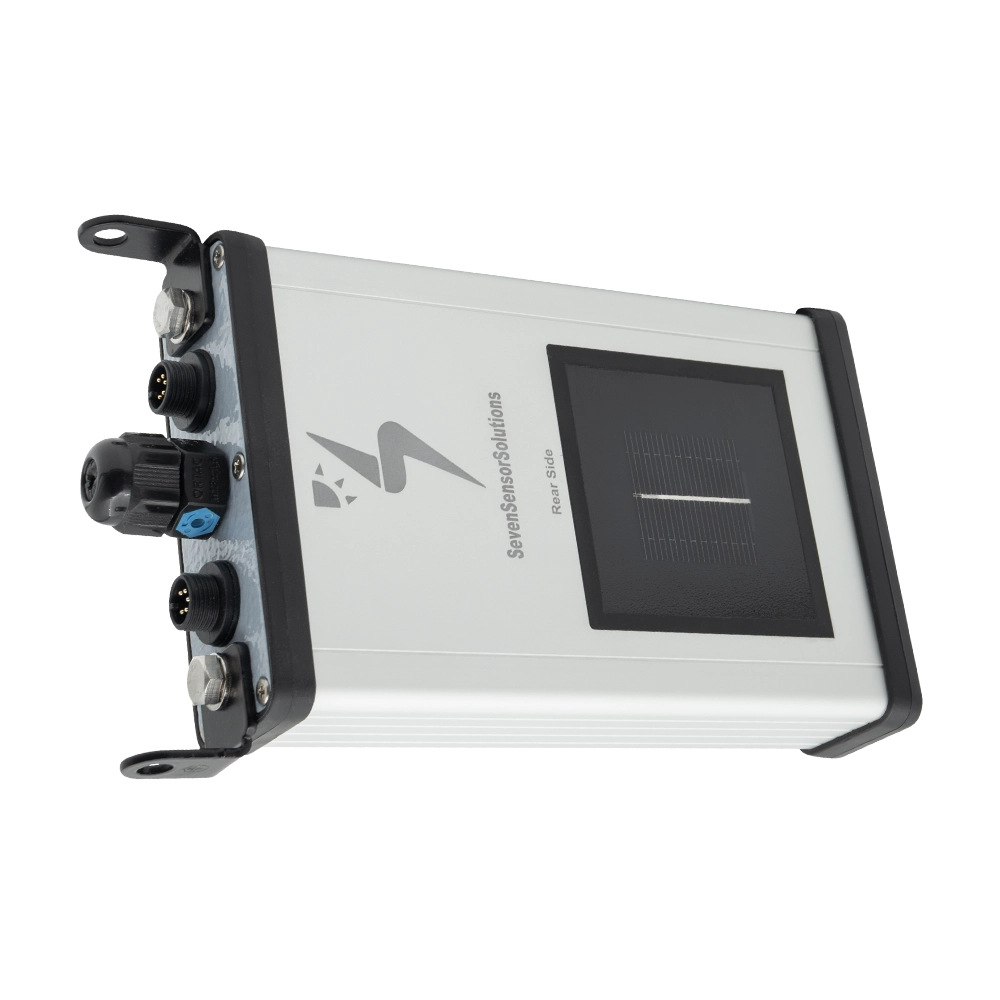

Albedometre – 3S-ALBEDO

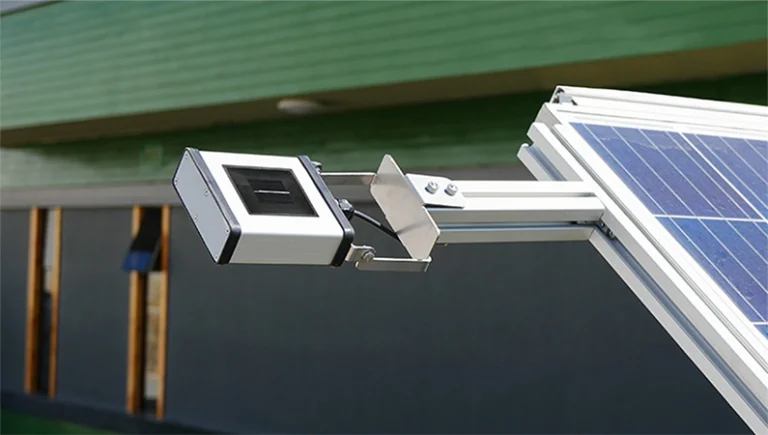

PV Albedometre bifacial güneş panelleri için hem albedo oranını hem de ışınım değerlerini ölçmek için tasarlanmıştır. Bu temel ölçümlere ek olarak, dahili bir hücre sıcaklık sensörü de içerir. Her albedometre kolay kurulum yapılabilmesi için montaj aparatı ve dahili kablo ile birlikte teslim edilir.
Ölçülen tüm meteorolojik veriler Modbus RTU protokolü üzerinden haberleşen 3 damarlı RS485 veri yolu ile veri kaydedicilere ve alıcı birimlere aktarılır.
ALBEDOMETRENİN TEKNİK ÖZELLİKLERİ
| Özellik | 3S-ALBEDO | 3S-ALBEDO-2T |
| Sensör Tipi | Silikon Referans Hücre (31 x 31 mm) | |
| Ölçülen Veriler | Dizi Düzlemindeki Işınım, Yansıyan Işınım, Solar Albedo ve Hücre Sıcaklığı | Dizi Düzlemindeki Işınım, Yansıyan Işınım, Solar Albedo, Hücre Sıcaklığı ve 2 adet PT1000 Panel Sıcaklık |
| Bağlanabilir Sensörler | – | 2x 3S-MT-PT1000 |
| Işınım Aralığı | 0 – 1600 W/m² | |
| Albedo Aralığı | POA (0’dan büyük) GH (0-1) | |
| Belirsizlik | ≤%1 (%2’den az; IEC 61724-1 standardına göre A Sınıfı) | |
| Çözünürlük | 0,1 W/m²(1 W/m²’den az; IEC 61724-1 standardına göre A Sınıfı) | |
| Tepki Süresi | 1 sn. (3 sn’den az; IEC 61724-1 standardına göre A Sınıfı) | |
| Görüş Alanı | 170° (160°’den çok; IEC 61724-1 standardına göre A Sınıfı) | |
| Eğim-Azimut Açısı | 0°- 0° (1°’den az; IEC 61724-1 standardına göre A Sınıfı) | |
| Çıkış Hızı | 1/sn | |
| Veri Çıkışı | 38400 Baud’a kadar RS485 | |
| Haberleşme Protokolü | Modbus RTU | |
| Güç Kaynağı | 12 … 30 V DC | |
| Güç Tüketimi | 20 mA maks @ 24 V DC | 22 mA maks @ 24 V DC |
| Kablo Uzunluğu ve Özellikleri | 3 metre 3x2x0,22 mm2, 24 AWG LIYC11Y-TP PUR Kablo, UV ve Hava Koşullarına Dayanıklı | |
| Galvanik İzolasyon | Güç Kaynağı ve RS485 Veri Yolu Arasında 1000 V | |
| Hücre Sıcaklık Sensörü Tipi | EN 60751:2022’ye göre A Sınıfı PT1000 | |
| Çalışma Sıcaklık Aralığı | -40°C … + 85°C | |
| Boyutlar | 138 mm x 112 mm x 39 mm (U x G x Y) | |
| Ağırlık | 0,52 kg | 0,53 kg |
| IP Sınıfı | IP54 (Opsiyonel IP 65, IP 68) | |
| Gövde Malzemesi | Alüminyum | |
| Standart | IEC 61724-1:2021 ve IEC 60904 | |
| Kalibrasyon | Her bir sensör, Almanya’daki ISFH Enstitüsü tarafından kalibre edilmiş bir referans hücre kullanılarak IEC 60904-2 ve IEC 60904-4 standartlarına göre AAA Sınıfı Güneş Simülatörü altında kalibre edilir. | |
ALBEDOMETRE NE AMAÇLA KULLANILIR?
Güneş ışınımı, birim yüzey alanına düşen güneş enerjisi miktarıdır (W/m2). Işınımın izlenmesi, Güneş Enerjisi Santrali’nin (GES) performansını değerlendirmek açısından büyük önem taşır. 3S-ALBEDO, monokristal silikon referans hücre kullanarak doğrudan ve yansıyan ışınımları ölçerken, dahili PT1000 hücre sıcaklık sensörü sayesinde sıcaklık etkilerini telafi eder.
Temel olarak albedometre, tek bir gövde içinde bulunan iki referans hücreden oluşur:
- Ön yüzde yer alan hücre Dizi Düzlemindeki Işınımı (POA) ölçer.
- Arka yüzde yer alan hücre yerden yansıyan POA ışınımı ölçer.
Albedometre, bu verileri karşılaştırarak solar albedo oranını yani yansıyan ışınımın doğrudan ışınıma oranını hesaplar. Bu veri, bifacial PV kurulumlarında Performans Oranının (PR) değerlendirilmesi açısından çok önemlidir.
3S-ALBEDO NASIL ÇALIŞIR?
- Monokristal referans hücre, güneş ışığından elektrik akımı üretir.
- Hassas bir şönt direnç bu akımı ölçülebilir sinyallere dönüştürür.
- Hücrelerin arkasında bulunan sıcaklık sensörü, ısı kaynaklı sapmaları düzeltir.
- Elektronik kart bu sinyalleri işler ve W/m² cinsinden sıcaklık telafili ışınım değerlerini hesaplar.
- Veriler Modbus RTU kullanılarak RS485 veri yolu üzerinden alıcı birime gönderilir.
NEDEN 3S-ALBEDO’YU SEÇMELİSİNİZ?
- Yüksek Doğruluk: IEC 61724-1 standardına göre ≤%1 belirsizlikle A sınıfıdır. IEC 60904-2 standartlarına göre kalibre edilir.
- Hızlı Sonuçlar: 1 saniyelik tepki süresi sayesinde gerçek zamanlı karar alma süreçlerini destekler. Talep üzerine bu süre 500 milisaniyeye kadar düşürülebilir.
- Dayanıklı Tasarım: UV korumalı IP54 alüminyum gövde, isteğe bağlı IP65 veya IP68 koruma seçenekleriyle zorlu dış ortam koşullarında güvenilir çalışma sağlar.
- Hızlı Kurulum: Tak-Çalıştır tasarımı kurulum hatalarını azaltır ve devreye alma sürecini hızlandırır. Montaj aparatı ve dahili kablo ile birlikte teslim edilir. Modbus uyumlu tüm PLC, SCADA veya veri kaydedici sistemlerine kolayca entegre edilebilir.
3S-ALBEDO MODEL SEÇENEKLERİ
Aşağıdaki tüm modeller IEC 61724-1:2021 standartlarına göre A sınıfıdır, fabrikada kalibre edilmiştir ve aynı dayanıklı yapıya sahiptir. Aralarındaki tek fark, RS485 Modbus RTU üzerinden bağlanabilen harici sensörlerin sayısı ve türüdür.
| Model | Haberleşme | Belirsizlik | Harici Sensör Seçenekleri |
| 3S-ALBEDO | RS485 Modbus RTU | ≤%1 (IEC 61724-1 standardına göre A Sınıfı) | Harici Sensör Bağlanamaz |
| 3S-ALBEDO-2T | RS485 Modbus RTU | ≤%1 (IEC 61724-1 standardına göre A Sınıfı) | 2 adet Panel Sıcaklık Sensörü Bağlanılabilir |
Sıkça Sorulan Sorular (S.S.S)
SEVEN PV Albedometre doğrudan SCADA sistemime bağlanabilir mi?
Evet, sisteminiz RS485/Modbus RTU protokolünü desteklediği sürece sensör tamamen uyumlu olacaktır.
SEVEN PV Albedometreler nasıl kalibre ediliyor?
Her bir sensör, Almanya’daki ISFH Enstitüsü tarafından kalibre edilmiş bir referans hücre kullanılarak IEC 60904-2 ve IEC 60904-4 standartlarına göre AAA Sınıfı Güneş Simülatörü altında kalibre edilir.
Albedometreleri ne sıklıkta yeniden kalibre ettirmeliyim?
IEC standartlarına göre maksimum doğruluk için yeniden kalibrasyonun her iki yılda bir yapılması önerilmektedir.
Albedometrenin fiyatı nedir?
Modele ve dahili aksesuarlara bağlı olarak 3S-ALBEDO modellerinin fiyatı 940 ile 1.155 EUR arasında değişkenlik göstermektedir.
Albedometrelere kablo dahil midir?
Her birim, UV ve hava koşullarına dayanıklı 3 metre uzunluğunda, 3x2x0,22 mm², 24 AWG LI2YC11Y-TP PUR, 6 damarlı bükümlü kablo (hem veri hem de güç için topraklama bağlantıları dâhil) ile birlikte teslim edilir. Talep üzerine farklı kablo uzunlukları da sunulabilir.
SEVEN PV Albedometrelerin Teslim Süreleri Nedir?
Az adetler için yaklaşık 2-3 hafta
Çoklu adetler için (100+) yaklaşık 8-10 hafta
Albedometreleri nasıl kuracağım?
Sensörlerin kurulumu ve yapılandırılması için adım adım talimatlar içeren kullanıcı kılavuzumuzu
takip edebilirsiniz. İhtiyaç duyulması hâlinde uzaktan kurulum desteğimiz de mevcuttur.
SEVEN PV Albedometrelerin garanti süresi ne kadar?
Tüm 3S-ALBEDO modellerimiz 2 yıl garantilidir.
Albedometrenin belirsizliği nedir?
≤%1 belirsizlikle IEC 61724-1 A sınıfı gerekliliklerini tamamen karşılamaktadır. (<%2’den az)
Albedometreler A sınıfı mı?
Evet. 3S-ALBEDO ve 3S-ALBEDO-2T modellerimizin ikisi de IEC standartlarına göre A sınıfıdır.
Albedometreyi nerede kalibre ettirebilirim?
SEVEN Sensör kendi tesislerinde kalibrasyon hizmeti sağlamaktadır. Kalibrasyon, Almanya’daki ISFH Enstitüsü tarafından kalibre edilmiş bir referans hücre kullanılarak IEC 60904-2 ve IEC 60904-4 standartlarına göre AAA Sınıfı Güneş Simülatörü kullanılarak gerçekleştirilir.
Arayüz erişimi sayesinde SEVEN PV Albedometre, herhangi bir laboratuvarda kalibre edilebilir.
Albedometreye hangi harici sensörler bağlanılabilir?
SEVEN albedometre aynı zamanda bir ana sensör olarak da çalışabilir ve iki adet panel sıcaklık sensörünün bağlantısını destekler.
