Piranometrelerde “Measurement Uncertainty” Nedir? Ölçüm Belirsizliği Nasıl Hesaplanır?

GES’lerde, meteorolojik ölçüm istasyonlarında ve PV performans analizlerinde piranometre verisi önemlidir. Ancak piranometreden alınan her W/m² ışınım değeri, belirli bir ölçüm belirsizliği ile birlikte değerlendirilmelidir.

Bu nedenle teknik dokümanlarda sıkça karşılaşılan measurement uncertainty, yani ölçüm belirsizliği, piranometrenin verdiği değerin gerçek güneş ışınım değerine ne kadar yakın olabileceğini gösteren en önemli performans parametrelerinden biridir. Bu yazımızda Termopil Piranometrelerde ölçüm belirsizliğinin ne olduğunu detaylı ve teknik olarak inceleyeceğiz.

Ölçüm Belirsizliği (Measurement Uncertaınty) Nedir?

Ölçüm Belirsizliği, bir ölçüm sonucunun gerçek değerden ne kadar saptığını gösterir. Piranometre açısından düşünüldüğünde bu kavram, ölçülen güneş ışınımı değerinin belirli bir aralık içinde, gerçek değeri temsil ettiğini gösterir. Bu belirsizlik bir hata değildir. Ölçüm sisteminin fiziksel, çevresel, elektronik ve kalibrasyon kaynaklı sınırlarını ifade eder.

Örneğin bir piranometre 1000 W/m² ışınım ölçüyorsa ve toplam ölçüm belirsizliği ±20 W/m² ise, gerçek ışınım değerinin belirli güven aralığında yaklaşık 980 W/m² ile 1020 W/m² arasında olması beklenir.

Piranometrelerde Ölçüm Belirsizliği Neden Önemlidir?

Piranometre verisi, PV sistemlerde referans veri olarak kullanılır. Eğer piranometre ölçüm belirsizliği yüksekse, performans analizi de güvenilirliğini kaybeder. Bu durum özellikle şu alanlarda kritik hale gelir:

• PV performans oranı hesaplaması
• GES kabul testleri
• Enerji üretim garantileri
• Yatırımcı performans raporları
• Panel ve inverter kayıp analizleri
• Uzun dönem meteorolojik veri takibi
• Simülasyon ve saha verisi karşılaştırmaları

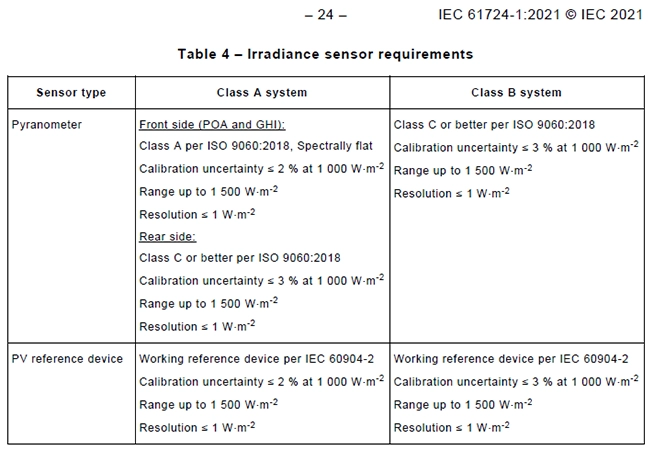

IEC 61724-1:2021 standardı, PV sistem performans izleme için terminoloji, ekipman ve analiz yöntemlerini tanımlar. Bu nedenle ışınım ölçüm kalitesi PV performans izleme sistemlerinde doğrudan önem taşır.

Piranometrelerde Ölçüm Belirsizliğini Oluşturan Ana Faktörler

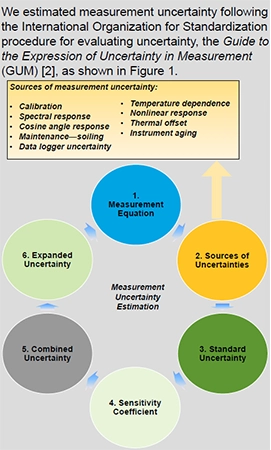

NREL “Evaluating the Sources of Uncertainties in the Measurements from Multiple Pyranometers and Pyrheliometers” Dokümanından direkt alınmıştır.

Bir piranometrenin toplam ölçüm belirsizliği tek bir parametreden oluşmaz. Birden fazla belirsizlik kaynağının birleşimiyle hesaplanır. ISO9060’a göre bu teknik özelliklerin detaylı incelemesini, daha önce paylaşılan yazımızdan takip edebilirsiniz.

1. Kalibrasyon Belirsizliği

Her piranometrenin belirli bir “sensitivity” yani hassasiyet katsayısı vardır. Bu katsayı genellikle µV/(W/m²) olarak verilir. Piranometre çıkış sinyali bu katsayı kullanılarak W/m² değerine dönüştürülür. Kalibrasyon sırasında referans cihaz, ışınım kaynağı, çevresel koşullar ve ölçüm yöntemi nedeniyle belirli bir belirsizlik oluşur. Bu değer kalibrasyon sertifikasında, kalibrasyon belirsizliği olarak belirtilir.

2. Dırectıonal Response Belirsizliği

Piranometreler ideal olarak güneş ışığını geliş açısına göre kosinüs yasasına uygun şekilde ölçmelidir. Ancak pratikte hiçbir sensör tamamen ideal kosinüs yanıtı vermez. Güneş ışını düşük açıyla geldiğinde, özellikle sabah ve akşam saatlerinde directional response kaynaklı hata artabilir. Bu hata toplam ölçüm belirsizliğine dahil edilir.

3. Spectral Response Belirsizliği

Piranometreler belirli bir spektral aralıkta çalışır. Ancak güneş spektrumu atmosfer koşullarına, bulutluluğa, hava kütlesine ve güneş açısına bağlı olarak değişebilir.

Sensörün spektral duyarlılığı güneş spektrumuyla tam örtüşmediğinde spectral response kaynaklı belirsizlik oluşur. Bu nedenle teknik dokümanlarda spectrally flat ifadesi önemlidir.

4. Temperature Response Belirsizliği

Termopil piranometreler sıcaklık farkına dayalı ölçüm yapar. Bu nedenle çevre sıcaklığı, sensör gövdesi sıcaklığı ve iç termal denge ölçüm sonucunu etkileyebilir. Özellikle çok sıcak, çok soğuk veya hızlı sıcaklık değişimi yaşanan sahalarda temperature response kaynaklı belirsizlik artabilir. Kaliteli termopil piranometrelerde sıcaklık etkisi minimize edilmeye çalışılır.

5. Zero Offset A ve Zero Offset B

Piranometrelerde düşük ışınım koşullarında veya gece saatlerinde sıfırdan farklı değerler görülebilir. Bunun temel sebeplerinden biri termal offset etkisidir.

• Zero Offset A, genellikle net termal radyasyon kaynaklı sapmaları ifade eder.
• Zero Offset B ise ortam sıcaklığı değişimleriyle ilişkili sapmaları temsil eder.

Bu offset değerleri düşük ışınım ölçümlerinde önemli hale gelir ve toplam ölçüm belirsizliğine katkı yapar.

6. Non-Lınearıty

Piranometrenin çıkış sinyalinin farklı ışınım seviyelerinde doğrusal kalması beklenir. Ancak düşük, orta ve yüksek ışınım seviyelerinde küçük sapmalar oluşabilir. Örneğin sensör 200 W/m², 600 W/m² ve 1000 W/m² seviyelerinde aynı doğrusal hassasiyeti göstermiyorsa, non-linearity kaynaklı belirsizlik ortaya çıkar. Bu belirsizliklerde hesaba dahil edilir.

7. Non-Stabılıty

Piranometre hassasiyeti zamanla değişebilir. UV maruziyeti, çevresel koşullar, elektronik yaşlanma, kubbe kirlenmesi ve sensör yapısındaki uzun dönem değişimler non-stability etkisine yol açabilir. Bu nedenle piranometrelerin belirli aralıklarla yeniden kalibre edilmesi gerekir.

8. DataLogger Belirsizliği

Piranometre ne kadar hassas olursa olsun, ölçüm verisi çoğu zaman bir data logger üzerinden okunur. Data logger giriş doğruluğu, çözünürlüğü, sinyal gürültüsü, kablolama kalitesi toplam belirsizliği etkiler.

Piranometre Ölçüm Belirsizliği Nasıl Hesaplanır?

Piranometrelerde toplam ölçüm belirsizliği genellikle farklı belirsizlik bileşenlerinin karelerinin toplamının karekökü alınarak hesaplanır. Bu yöntem Root Sum Square (RSS) yaklaşımı olarak bilinir. Basitleştirilmiş formül şu şekildedir:

Burada her “U” değeri ayrı bir belirsizlik bileşenini temsil eder.

SEVEN Termopil Piranometrenin ölçüm belirsizliği nedir?

1000 W/m² referans ışınımda W/m² verilen değerleri yüzdeye çevirerek hesaplandığında:

• Kalibrasyon belirsizliği: 1,21%
• Sıfır Offset A: ±1 W/m² – 0,10%
• Sıfır Offset B: ±1,5 W/m² – 0,15%
• Toplam Sıfır Offset C: ±3 W/m² – 0,30%
• Kararsızlık: 0,50%
• Doğrusal olmama: 0,20%
• Yönsel tepki: ±10 W/m² – 1,00%
• Spektral hata: 0,20%
• Sıcaklık tepkisi: 0,40%

Aynı hesap ISO9060:2023’e göre yapıldığında Utoplam​ = ±2,9% çıkmaktadır. Hesap yapılırken kalibrasyon belirsizliği IEC61724-1:2023’de Class A Piranometre için alınmıştır.

Yani SEVEN 3S-TP-MB-A Termopil Piranometre, güneş ışınım ölçümlerinde hassasiyet, kararlılık ve güvenilir veri ihtiyacına yönelik standartlara göre teknik bir çözüm olarak değerlendirilebilir. Özellikle PV performans izleme, saha ölçümleri, meteorolojik veri toplama ve güneş enerjisi test uygulamalarında doğru ışınım verisi elde etmek isteyen işletmeler için termopil piranometre kullanımı önemli avantaj sağlar.

Expanded Uncertaınty (Genişletilmiş Belirsizlik) Nedir?

Teknik raporlarda bazen standard uncertainty ve expanded uncertainty ifadeleri kullanılır.

• Standard uncertainty, her belirsizlik bileşeninin standart belirsizlik değeridir.
• Expanded uncertainty ise genellikle belirli bir kapsama faktörüyle genişletilmiş belirsizliktir.

Çoğu teknik uygulamada kapsama faktörü k = 2 alınır. Bu da yaklaşık %95 güven aralığına karşılık gelir. Örneğin standart belirsizlik ±1% ise, k = 2 için expanded uncertainty yaklaşık ±2% olarak raporlanabilir.

Sonuç

Piranometrelerde ölçüm belirsizliği, ölçülen güneş ışınım değerinin güvenilirliğini belirleyen temel teknik parametrelerden biridir. Kalibrasyon, directional response, spectral response, temperature response, zero offset, non-linearity, non-stability ve data logger doğruluğu gibi birçok bileşen toplam ölçüm belirsizliğini oluşturur.

SEVEN 3S-TP-MB-A Termopil Piranometre, güneş ışınım ölçümlerinde hassas ve güvenilir veri elde etmek isteyen kullanıcılar için güçlü bir ölçüm çözümü sunar. Doğru piranometre seçimi, düzenli kalibrasyon ve uygun veri toplama sistemiyle PV performans analizlerinde daha güvenilir sonuçlar elde etmek mümkündür. Daha fazla bilgi almak için SEVEN Sensor Solution ile iletişime geçebilirsiniz.
