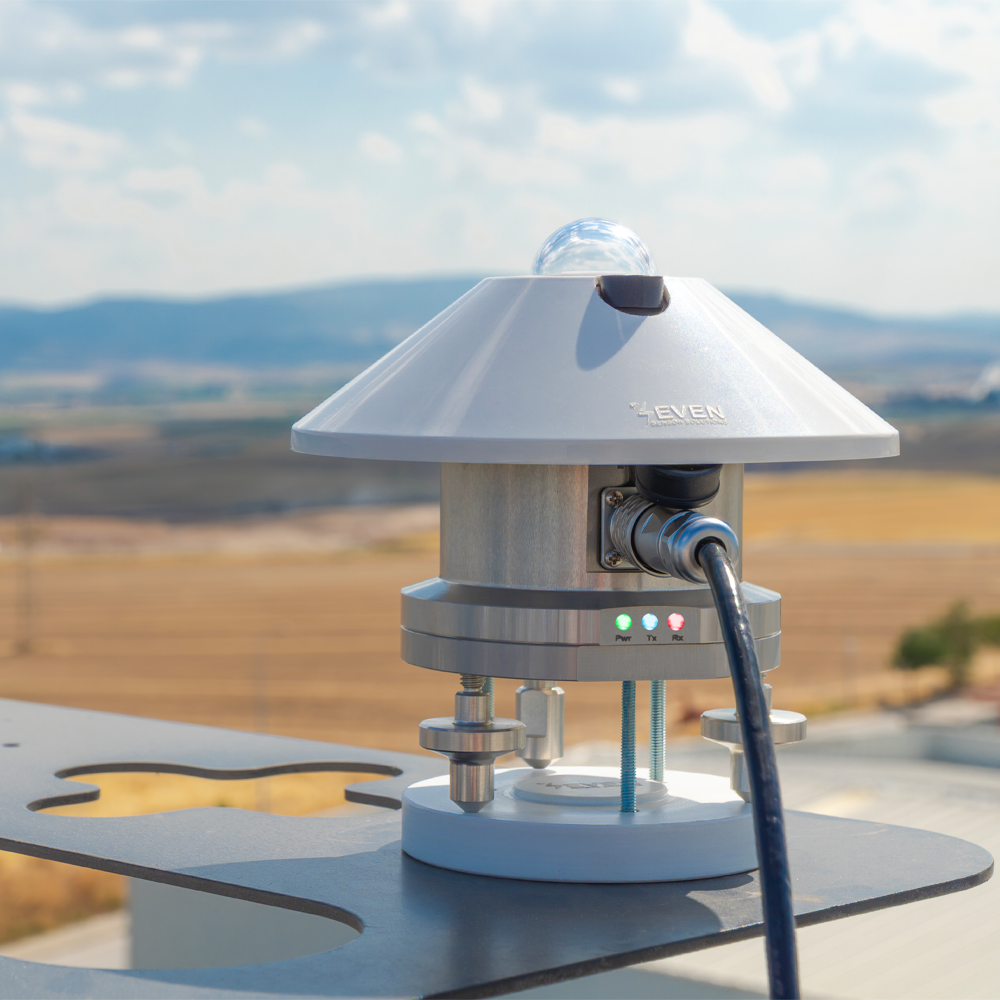

A Sınıf Termopil Piranometre
SEVEN Termopil Piranometre 3S-TP-MB-A, ISO 9060:2018 A Sınıfı ve IEC 61724-1:2021 Sınıf A standartlarını karşılayacak şekilde tasarlanmıştır. Hızlı tepki süresi ve spektral doğrusallık özellikleriyle öne çıkan bu model, yüksek hassasiyetli ölçümler için ideal bir çözümdür.
Gelişmiş termopil dedektör ve difüzör teknolojisi sayesinde düşük sıfır ofset ve uzun vadeli kararlılık sunar. Bu üstün performans, güneş enerjisi sistemlerinin verimli ve güvenilir şekilde izlenmesini sağlar.
Cihaz üzerinde bulunan entegre nem sensörü ve iki ayrı sıcaklık sensörü, çoklu çevresel parametrelerin aynı anda izlenmesine olanak tanır. Bu özellik, değişken dış koşullarda daha hassas değerlendirmeler yapılmasını mümkün kılar.
Toplanan ışınım, nem ve sıcaklık verileri RS485 arayüzü üzerinden, Modbus RTU protokolü ile veri kaydedicilere ve diğer alıcı cihazlara iletilir.
Talep üzerine B Sınıf ve C Sınıf piranometre seçenekleri de sunulmaktadır.
Teknik Veriler
| Ürün Kodu | 3S-TP-MB-A |
| Ölçülen Veriler | Küresel Yatay (GHI) veya POA Işınım, Dahili ve Gövde Sıcaklığı, Dahili Nem ve Basınç, Sensör Eğim Açısı |
| Sensör Tipi | Termopil |
| Spektral Aralık (%50 noktaları) | 280 … 3000 nm |
| Işınım Aralığı | -20 … 4000 W/m² |
| Nominal Hassasiyet | 8 … 14 µV/(W/m²) |
| Tepki Süresi (%95) | <0,5 s (10 saniyeden az; ISO 9060:2018 standardına göre A Sınıfı) |
| Sıfır Ofset A – Termal Radyasyon (200W/m²) | ± 1 W/m² (±7 W/m²; ISO 9060:2018 standardına göre A Sınıfı) |
| Sıfır Ofset B – Sıcaklık Değişimi (5K/Sa) | ± 1,5 W/m² (± 2 W/m²; ISO 9060:2018 standardına göre A Sınıfı) |
| Toplam Sıfır Ofset C | ± 3 W/m² (± 10 W/m²; ISO 9060:2018 standardına göre A Sınıfı) |
| Kararsızlık (Değişim / yıl) | < %0,5 (± %0,8; ISO 9060:2018 standardına göre A Sınıfı) |
| Doğrusal Olmama (100…1000 W/m²) | ± %0,2 (± %0,5; ISO 9060:2018 standardına göre A Sınıfı) |
| Yönsel Tepki (1000W/m² | 0…80°) | ± 10 W/m² (± 10 W/m²; ISO 9060:2018 standardına göre A Sınıfı) |
| Spektral Hata | ± %0,2 (± %0,5; ISO 9060:2018 standardına göre A Sınıfı) |
| Sıcaklık Tepkisi (-20°C ile 50°C) | ± %0,4 (± %1; ISO 9060:2018 standardına göre A Sınıfı) |
| Işınım Çözünürlüğü | 0,1 W/m² |
| Sensör İç Nemi | Aralık: %0…%100; Doğruluk: ± %1 RH (20…%70) @ 25°C; Çözünürlük: %0,1 |
| Sensör İç Sıcaklık | Aralık: -40°C…+85°C; Doğruluk: ± 0,1°C (5…60°C) @ 20…%80 RH; Çözünürlük: 0,1°C |
| Gövde Sıcaklığı | Aralık: -40°C…+85°C; Doğruluk: ± 0,2°C; Çözünürlük: 0,1°C |
| Sensör Eğim Açısı | Aralık: 0°…180°; Doğruluk: ± 0,5°; Çözünürlük: 0,1° |
| Sensör İç Basıncı | Aralık: 260…1260 hPa; Doğruluk: 0,5 hPa; Çözünürlük: 0,1 hPa |
| Su Terazisinin Doğruluğu | <0,1° |
| Görüş Açısı | 2π sr |
| Veri Çıkışı | 38400 baud’a kadar RS485 |
| Haberleşme Protokolü | Modbus RTU (İsteğe bağlı Modbus TCP/IP) |
| Çıkış Hızı | 1/s |
| Çalışma Sıcaklık Aralığı | -40°C…+85°C |
| Güç Kaynağı | 12…30 V DC |
| Güç Tüketimi | 45 mA @ 24 V DC |
| Kablo Özelliği | 3x2x0,14 mm², 26 AWG LI2Y(st)CTP PUR Kablo, UV ve hava koşullarına dayanıklı |
| Kablo Uzunluğu | 3 metre standart uzunluk (Özel uzunluklar mevcuttur.) |
| Galvanik İzolasyon | Güç kaynağı ve RS485 veri yolu arasında 1000 V |
| IP Derecesi | IP 68 |
| Boyutlar | Ø 140 mm x 120 mm |
| Sensör Gövde Malzemesi | Eloksallı Alüminyum |
| Gölge Diski Malzemesi | ASA |
| Ağırlık | 0,68 kg |
| Standartlar | ISO 9060:2018, Fast Hızlı Tepki Spektral Düz Sınıf A (Secondary Standard); IEC 61724-1:2021, Sınıf A; ISO/TR 9901:1990; ISO 9847 |
| Menşei | TÜRKİYE |
