La clasificación de las plantas fotovoltaicas y los tipos de sensores se basa en las normas IEC

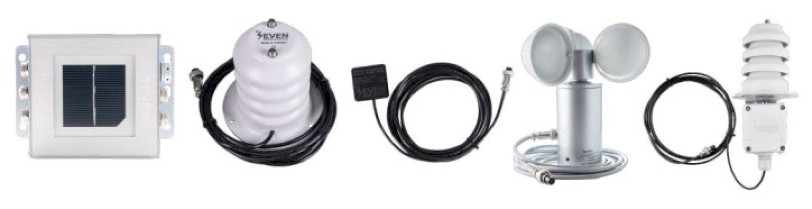

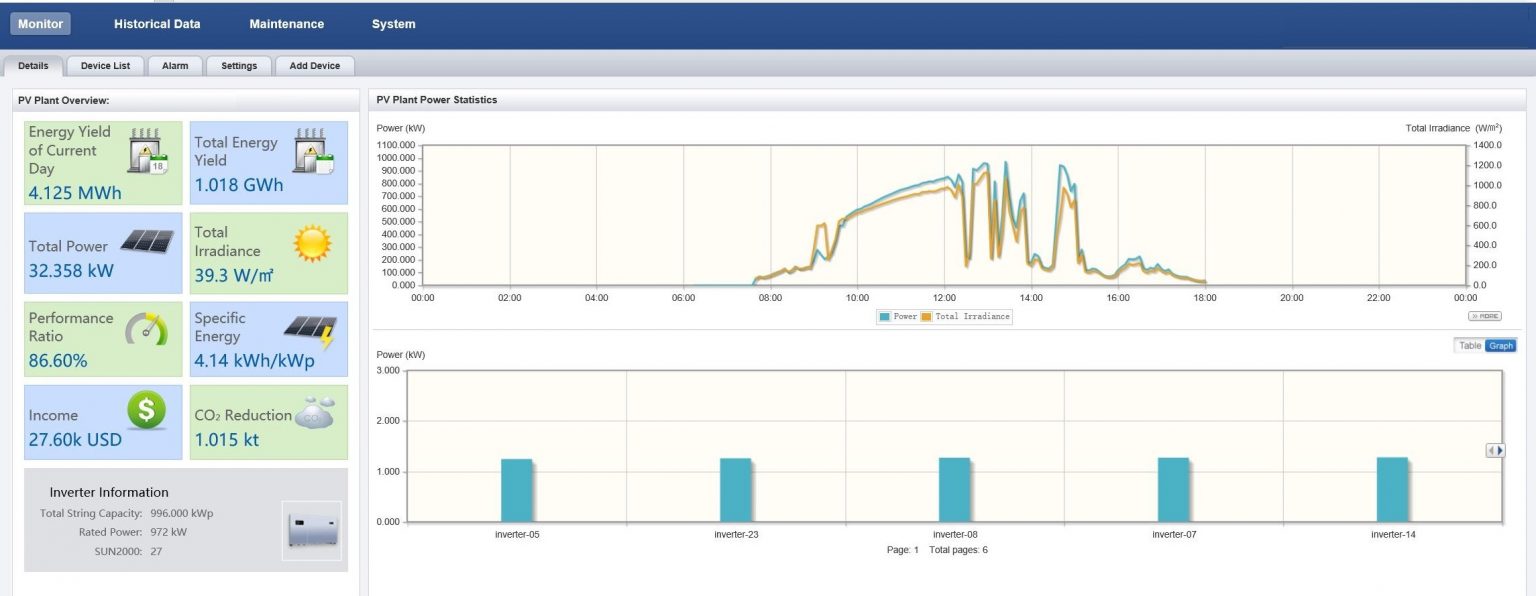

Los sistemas de monitoreo fotovoltaico (PV) recopilan y analizan parámetros medidos por sensores en el sistema PV para monitorear el rendimiento. Un sistema de monitoreo eficaz es esencial para garantizar el funcionamiento fiable y estable de cualquier sistema fotovoltaico. Todas las plantas fotovoltaicas modernas utilizan estos sensores y sistemas de monitoreo.

1. ¿POR QUÉ ES ESTO NECESARIO?

Puede haber diferentes razones para usar sistemas de monitoreo del desempeño y estas se pueden enumerar a continuación:

Comparación del rendimiento del sistema fotovoltaico con las expectativas y garantías de diseño;
Determinación de las tendencias de rendimiento en el sistema fotovoltaico;
Localización de posibles defectos en el sistema fotovoltaico;
Comparación de sistemas fotovoltaicos en diferentes configuraciones;
Comparación de sistemas fotovoltaicos en diferentes ubicaciones.

Estos diversos objetivos conducen a diferentes requisitos. Por lo tanto, los sensores y métodos de análisis que se utilizarán en el sistema de monitorización fotovoltaica variarán en función de estos objetivos.

El sistema de monitoreo se puede adaptar al tamaño del sistema fotovoltaico y las necesidades del usuario. En general, las plantas fotovoltaicas más grandes y costosas deberían tener más puntos de monitoreo y sensores de mayor precisión que las plantas fotovoltaicas más pequeñas y de menor costo. En la “Parte 1: Monitoreo” del estándar “IEC 61724 Performance of Photovoltaic Systems”, se definen tres clasificaciones de sistemas de monitoreo con requisitos diferenciados, teniendo en cuenta el tamaño de la planta fotovoltaica y los objetivos del usuario.

2. CLASIFICACIÓN DEL SISTEMA DE MONITOREO

Los sistemas de monitoreo se dividen en tres clases de acuerdo con el estándar IEC 61724-1 como “Clase A, Clase B, Clase C” o “Precisión alta, precisión media, precisión básica”, como se muestra en la Tabla 1. Los sistemas de monitoreo de Clase A o Clase B son más adecuados para grandes plantas fotovoltaicas, mientras que los sistemas de monitoreo de Clase B o C son más adecuados para sistemas más pequeños, como pequeñas instalaciones comerciales y residenciales. Sin embargo, los usuarios pueden especificar cualquier clasificación para su aplicación, independientemente del tamaño de la planta fotovoltaica.

Aplicaciones	Clase A Precisión alta	Clase B Precisión media	Clase C Precisión básica
Evaluación del desempeño del sistema básico	X	X	X
Documentación de la garantía de cumplimiento	X	X
Análisis de pérdidas del sistema	X	X
Evaluación de la interacción de la Red eléctrica	X
Localización de averías	X
Evaluación de tecnología fotovoltaica	X
Medición precisa de la degradación del sistema fotovoltaico	X

Tabla 1 – Clasificaciones de sistemas de monitoreo y aplicaciones sugeridas

De acuerdo con el objetivo determinado, el sistema de monitoreo instalado en la Planta FV debe ser auditado periódicamente. Los sistemas de monitoreo Clase A, Clase B deben inspeccionarse al menos una vez al año, preferiblemente con mayor frecuencia, mientras que los sistemas de monitoreo Clase C pueden inspeccionarse a intervalos determinados por los requisitos específicos del sitio. La inspección debe verificar si hay daños o desplazamiento de los sensores, humedad o residuos de insectos dentro de la cubierta, pérdidas de cableado en los sensores o dentro de la cubierta, separación de los sensores de temperatura, fragilización de los insertos y otros problemas potenciales.
