Si alguna vez ha trabajado con sistemas de energía solar, plantas fotovoltaicas o sensores industriales, probablemente se haya topado con términos como Modbus RTU y Modbus TCP. Pero ¿qué significan exactamente y, lo que es más importante, cuál es el más adecuado para su configuración?
¿QUÉ ES MODBUS?
Modbus es un protocolo de comunicación que se ha utilizado desde 1979. Fue diseñado para ayudar a los dispositivos industriales, como sensores, controladores y registradores de datos, a comunicarse de forma confiable entre sí.
Hay algunas buenas razones por las que se ha mantenido utilizable a lo largo del tiempo: es de código abierto, fácil de implementar, altamente confiable y cuenta con amplio respaldo del hardware industrial.
Existen dos tipos principales de Modbus con los que te encontrarás:
- Modbus RTU: se utiliza en conexiones seriales como RS485 o RS232
- Modbus TCP: diseñado para redes Ethernet
¿QUÉ ES MODBUS RTU?
Modbus RTU es la versión más común en la industria solar fotovoltaica. Normalmente funciona mediante RS485, una forma de comunicación en serie robusta y económica, ideal para cables largos y múltiples dispositivos, ya que solo requiere dos cables.

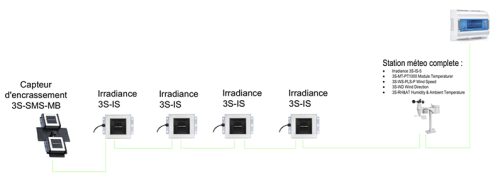

¿Una de las principales razones de su dominio? Es la simplicidad. Los dispositivos se conectan en cadena: el dispositivo maestro (como un inversor o un registrador de datos) se conecta al primer dispositivo, este a su vez se conecta al siguiente, y así sucesivamente. Esta configuración es sencilla y fiable, especialmente en condiciones exteriores adversas, como las de los parques solares.
Otra gran ventaja es que el RS485 puede gestionar distancias de hasta 1200 metros sin pérdida de señal. Esto supone una ventaja significativa cuando los sensores están distribuidos en un amplio campo fotovoltaico.
¿QUÉ ES MODBUS TCP?

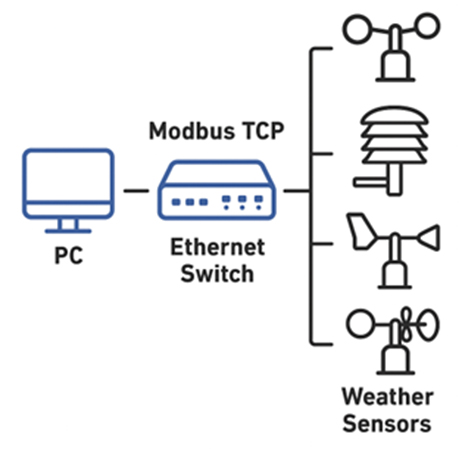

Diagrama de Red Modbus TCP para Sistemas Solares Fotovoltaicos
Modbus TCP está diseñado para redes Ethernet. Utiliza cables Ethernet estándar. Esta versión admite la comunicación simultánea con varios dispositivos, lo que la hace ideal para instalaciones más grandes y complejas.
Sin embargo, Modbus TCP tiene sus propios requisitos. Necesitará conmutadores Ethernet, cables y posiblemente enrutadores. Si bien Ethernet es rápido y flexible, suele estar limitado a unos 100 m por cable, a menos que se utilicen extensores o fibra óptica, lo que aumenta el coste y la complejidad.
¿CUÁL ES MEJOR PARA APLICACIONES SOLARES: ¿MODBUS RTU O MODBUS TCP?
En la mayoría de los sistemas solares de paneles solares a gran escala, Modbus RTU sobre RS485 es la opción preferida.
¿Por qué? Porque es rentable, robusto y fácil de implementar. No requiere conexión a internet ni equipos de red, y el RS485 puede gestionar largas distancias con mínimas interferencias, incluso en condiciones adversas como polvo, humedad o ruido eléctrico.
A menudo encontrará Modbus RTU utilizado en todo tipo de hardware solar: sensores de irradiancia, sondas de temperatura del panel, sensores de viento, registradores de datos e inversores.
Para esto, Modbus TCP también es ideal. Destaca al integrarse con sistemas SCADA, realizar monitorización remota o trabajar con configuraciones compatibles con redes inteligentes. En instalaciones comerciales o híbridas con sistemas de control avanzados, TCP puede ser la mejor opción.
MONITORIZACIÓN METEOROLÓGICA EN UNA PLANTA SOLAR FOTOVOLTAICA
En Seven Sensor, a menudo proporcionamos sensores que pueden funcionar tanto con Modbus RTU como con Modbus TCP, gracias a un convertidor simple.
Esto le brinda la flexibilidad de comenzar con una configuración y cambiarla posteriormente si su sistema crece o sus necesidades cambian. Por ejemplo:
- En sistemas fotovoltaicos aislados o remotos, Modbus RTU sobre RS485 suele ser la opción preferida. Es de bajo consumo, sencillo y no requiere mucha infraestructura.
- En sistemas conectados a la red, especialmente aquellos que utilizan SCADA o monitoreo basado en la nube, el uso de un convertidor para cambiar a Modbus TCP puede brindar actualizaciones de datos más rápidas y una integración más sencilla.
Tener ambas opciones significa que no estará limitado a un solo tipo de comunicación. Ya sea que esté instalando una estación meteorológica básica o un sistema de monitoreo integral, hay margen para expandirse y adaptarse.
TABLA COMPARATIVA DE MODBUS RTU VS. MODBUS TCP
| Característica | Modbus RTU | Modbus TCP |
| Medio de comunicación | Serial (RS485 o RS232) | Ethernet (cables RJ45, conmutadores) |
| Topología de red | Conexión en cadena (multiconexión) | Red Ethernet en estrella o conmutada |
| Longitud típica del cable | Hasta 1200 metros | Hasta 100 metros (por segmento, sin extensores) |
| Velocidad | Más lento (limitado por la velocidad en baudios) | Más rápido (10/100 Mbps y más) |
| Número de dispositivos | Hasta 32 por autobús (ampliable) | Prácticamente ilimitado (a través del direccionamiento IP) |
| Costo de instalación | Inferior (cableado simple, no se necesitan interruptores) | Superior (se requiere equipo Ethernet) |
| Resistencia a la interferencia | Alto (robusto en entornos hostiles) | Moderado (requiere protección en áreas ruidosas) |
| Facilidad de integración | Más fácil en configuraciones remotas/fuera de la red | Más fácil con SCADA, redes inteligentes e IoT |
| Consumo de energía | Muy bajo | Moderado (debido a los dispositivos Ethernet) |
| Uso en energía solar fotovoltaica | Ideal para sensores, inversores, cajas combinadoras. | Ideal para SCADA, monitoreo remoto/en la nube |
| Transmisión de datos | Un dispositivo a la vez (maestro-esclavo) | Varios dispositivos pueden comunicarse simultáneamente |
| Caso de uso típico | Sistemas pequeños y medianos, áreas remotas | Sistemas a escala comercial, integración inteligente |
