Cuando estás operando un sistema de monitoreo solar o ambiental, obtener datos precisos y confiables de los sensores es absolutamente clave. Los sensores SEVEN, ya sea que estén monitoreando irradiancia, temperatura de los módulos, velocidad del viento o temperatura en la parte posterior del módulo, todos dependen de una comunicación limpia y libre de interferencias para entregar datos en tiempo real a tu registrador de datos o sistema SCADA.
Pero aquí hay un error común que afecta muchas instalaciones: correr el cable de comunicación RS-485 para sensores SEVEN en el mismo conducto o bandeja de cables que los cables de energía AC o DC. Puede parecer inofensivo, pero ese tipo de configuración puede causar todo tipo de problemas, desde sensores con fallos hasta pérdida total de datos.
El Problema Principal: Ruido e Interferencia Eléctrica
Los cables de energía AC y DC transportan alto voltaje y corriente, y a menudo involucran dispositivos de conmutación como inversores y relés. Estos pueden generar interferencia electromagnética (EMI) o interferencia de radiofrecuencia (RFI). Ese “ruido eléctrico” invisible puede:
- Filtrarse en las líneas de datos cercanas
- Alterar las señales Modbus enviadas a través de RS-485
- Causar errores CRC, tiempos de espera en la comunicación o reintentos interminables
- Conducir a una comunicación inestable o completamente fallida
Ahora bien, RS-485 está diseñado para entornos industriales y es bastante robusto, pero aún necesita ser instalado correctamente. Cuando se coloca demasiado cerca de líneas de energía, es vulnerable.
Qué Ocurre Cuando No Separas los Cables
Esto es lo que podrías enfrentar si tu cable de sensor SEVEN está demasiado cerca de los cables de energía AC o DC:
- El registrador de datos no recibe nada
- Obtienes lecturas inestables, erráticas o faltantes
- Los puertos de comunicación en los inversores se bloquean debido a colisiones de señales
- Pierdes horas (o días) resolviendo problemas
- Corres el riesgo de invalidar tu garantía por una mala instalación
Cómo Evitar Estos Dolores de Cabeza
Aquí tienes cómo mantener tu red de sensores saludable y reducir los dolores de cabeza al mínimo:
1. Usa Conductos o Bandejas de Cables Separadas
Mantén tus cables de comunicación RS-485 alejados de las líneas de energía AC y DC.
Una buena regla general es al menos 30 cm (12 pulgadas) de separación.
Y hagas lo que hagas, no agrupes cables de energía y señal juntos.

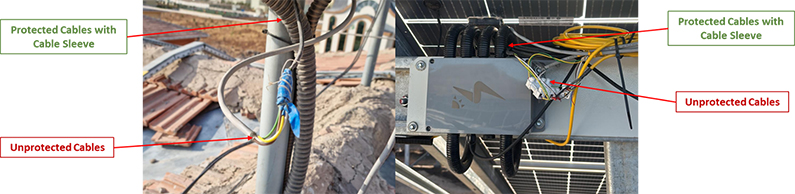

2. Usa Cables Blindados de Par Trenzado para RS-485
Todos los cables proporcionados por SEVEN son cables blindados de par trenzado que ayudan a bloquear la EMI.
Solo asegúrate de conectar la malla a tierra en un solo extremo, preferiblemente en el lado del registrador de datos.
3. Evita Trazados Paralelos Largos
Si debes cruzar líneas de AC, hazlo en un ángulo de 90 grados. Eso minimiza la interferencia.
4. Etiqueta Todo Claramente
Etiqueta claramente tus cables de sensores SEVEN: aunque ya están etiquetados, cuando uses blindaje adicional se debe colocar una etiqueta extra.
Esto hace que el mantenimiento futuro sea mucho más fácil.
Además, documenta las trayectorias de los cables y los ID de sensores: tu “yo del futuro” lo agradecerá.
Resumen del Sistema de Sensores SEVEN

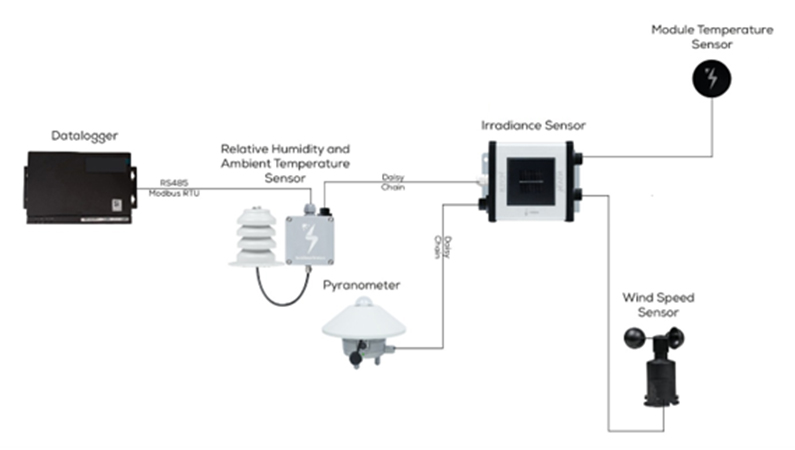

Cada sensor SEVEN utiliza RS-485 Modbus RTU y puede conectarse en cadena con otros. Todo el sistema depende de:
- Transmisión de señal limpia
- Sondeo de direcciones consistente
- Mínimos errores de datos
Si solo un sensor se ve afectado por ruido eléctrico, puede interrumpir toda la cadena.
Ejemplo Real: Sensor SEVEN en Brasil
En un sitio solar de 5 MW en Brasil, perdían constantemente datos de suciedad y temperatura. Después de varios días de resolución de problemas, descubrieron que los cables de los sensores SEVEN estaban instalados en la misma bandeja que el cableado del cuadro de combinadores de 600 VDC. Una vez que redirigieron los cables con la separación adecuada, el sistema se estabilizó y la comunicación volvió a la normalidad.
Mantener separados los cables de energía y comunicación no es solo una buena práctica, es esencial para el rendimiento del sistema y su confiabilidad a largo plazo.
Hacerlo bien significa:
- Tus datos se mantienen precisos
- Minimizas el tiempo de inactividad
- Ahorras tiempo en la solución de problemas
- Proteges tu inversión en monitoreo
Si alguna vez tienes dudas, simplemente juega a lo seguro y enruta los cables de señal lejos de las líneas de energía. Ese paso simple puede prevenir muchos problemas más adelante.
