SEVEN ofrece la ventaja de la conexión en cadena margarita, la forma más sencilla y eficaz de conectar sensores Modbus RTU – RS485 en todos sus sensores. Puede utilizar la conexión en cadena margarita en nuestros productos, que se listan en el siguiente enlace: https://www.sevensensor.com/products. Entonces, ¿cuál es la conexión en cadena de la que oímos hablar con frecuencia y que recomendamos en SEVEN? En este artículo, la examinaremos.
La conexión en cadena es un método para conectar varios dispositivos o módulos electrónicos en serie. En una conexión en cadena, cada dispositivo recibe y transmite datos; por lo tanto, la comunicación continúa hasta el dispositivo final de la cadena. Cuenta con un puerto de conexión de dos terminales para la comunicación vía MODBUS. Estos terminales se etiquetan generalmente como A [DATOS +] y B [DATOS -]. El cableado se realiza de forma que todos estos dispositivos estén conectados en paralelo. Esto significa que todos los terminales A deben estar conectados entre sí y todos los terminales B deben estar conectados entre sí. Este método de conexión reduce el desorden de cables, facilita la expansión de la red y es especialmente adecuado para redes de sensores y protocolos de comunicación de datos.
¿CÓMO HACER UNA CONEXIÓN EN CADENA MARGARITA ENTRE SENSORES?
Para establecer una conexión en cadena entre los sensores SEVEN, se siguen los siguientes pasos:
1. Selección Correcta del Sensor
En primer lugar, cabe destacar que los sensores de SEVEN Sensor Solution pueden conectarse en serie y ser direccionables. Estas características son suficientes para una conexión en cadena.
2. Uso de RS485 o un Protocolo de Comunicación en Serie Similar
En conexiones en cadena margarita, generalmente se prefiere RS485 como capa física entre sensores, ya que proporciona una transmisión de datos fiable a largas distancias y en entornos ruidosos. Todos los productos SEVEN cuentan con capacidad de comunicación Modbus RTU RS485.
3. Uso de Resistencia de Terminación
Según el diagrama proporcionado por SEVEN, se colocan resistencias de terminación de 120 ohmios en el primer y último punto de la red para evitar reflejos de señal en las líneas de comunicación.
4. Asignación de Dirección
A cada sensor de SEVEN Sensor Solution se le puede asignar una dirección única (entre 1 y 247). Esto suele ser realizado por el cliente. De esta forma, un dispositivo maestro puede consultar el sensor correcto.
Nota: Se prefiere la topología en línea. Las topologías en estrella o en anillo no son adecuadas para el concepto de conexión en cadena.
CONSIDERACIONES IMPORTANTES AL CREAR UNA CADENA MARGARITA
- Longitud del cable: La longitud total del cable RS485 no debe superar los 1200 metros.
- Tasa de baudios: Se prefiere una velocidad en baudios más baja para distancias largas (por ejemplo, 9600 bps).
- Puesta a tierra y protección: Se debe garantizar una correcta conexión a tierra de la línea y los dispositivos. En los productos SEVEN Sensor Solution, los sensores deben estar correctamente conectados a tierra mediante el cable negro.
Diagrama de Demostración de la Conexión en Cadena Margarita Preparado por SEVEN Sensor Solution
TOPOLOGÍAS NO RECOMENDADAS
No se recomienda ninguna otra forma de interconectar dispositivos, ya que podría causar problemas de comunicación o dañar todo el sistema. A continuación, se incluyen diagramas de conexión no recomendados.

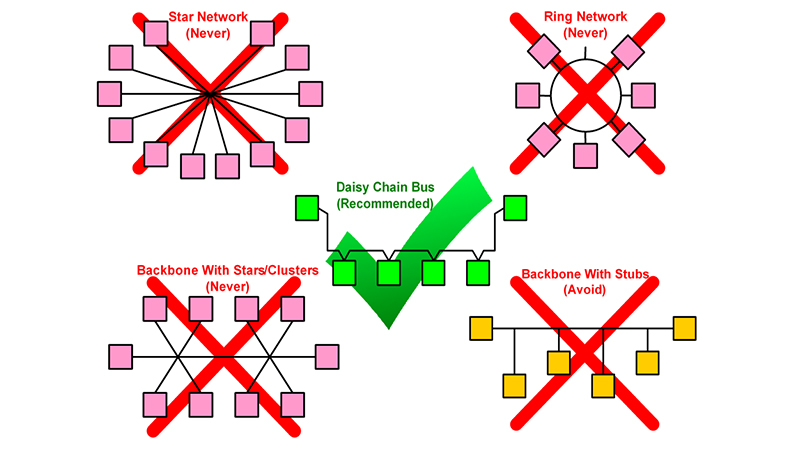

Conexión de Dispositivos Maestro – Esclavo no Recomendada
- Red Estelar
Todos los sensores están conectados directamente a un nodo central. Así es como pueden surgir problemas:
- Si falla el punto central, todo el sistema colapsa (punto único de fallo).
- Es especialmente inadecuado para sistemas de sensores distribuidos en grandes áreas.
- Crea dificultades en términos de sincronización horaria e integridad de los datos.
- La longitud del cable aumenta y, en consecuencia, pueden surgir problemas de comunicación.
- Red de Anillo
Los sensores están conectados entre sí en un anillo. Con este método pueden surgir los siguientes problemas:
- Si se interrumpe alguna conexión, los datos de todo el anillo se corrompen.
- Los retrasos en los datos son altos; los datos tienen que viajar alrededor de todo el anillo.
- La detección y reparación de errores es compleja.
- Red Troncal con Estrellas/Agrupamientos
Se trata de un modelo donde las estructuras de sub-estrella y de agrupamiento (clúster) están conectadas a una red de líneas de comunicación. En este modelo pueden surgir los siguientes problemas:
- Se crean múltiples nodos centrales y cada uno de ellos es un punto potencial de falla.
- Nuevamente aumenta el riesgo de “punto único de fallo”.
- La sincronización se vuelve difícil y la complejidad de la red aumenta.
- Red Troncal con Extensiones Secundarias (Ramales)
Hay sensores conectados a la línea de comunicación principal mediante derivaciones cortas. Esta conexión puede presentar los siguientes problemas:
- Estos brazos cortos (ramales) provocan reflejos de señal y ruido.
- El desequilibrio de carga en las líneas de bus provoca corrupción de datos con el tiempo.
- Mala tolerancia a fallos y problemas de integridad de la señal.
Por lo tanto, la conexión en cadena es el método de conexión más preciso y fiable. La conexión en cadena margarita, especialmente cuando se utiliza con protocolos como Modbus RTU RS485, permite establecer redes de sensores de forma organizada, fiable y rentable. Un buen cableado, un direccionamiento correcto y una terminación adecuada influyen directamente en la calidad de esta comunicación. En sistemas fotovoltaicos, el uso de conexiones en cadena para el cableado de sensores ofrece ventajas significativas.
