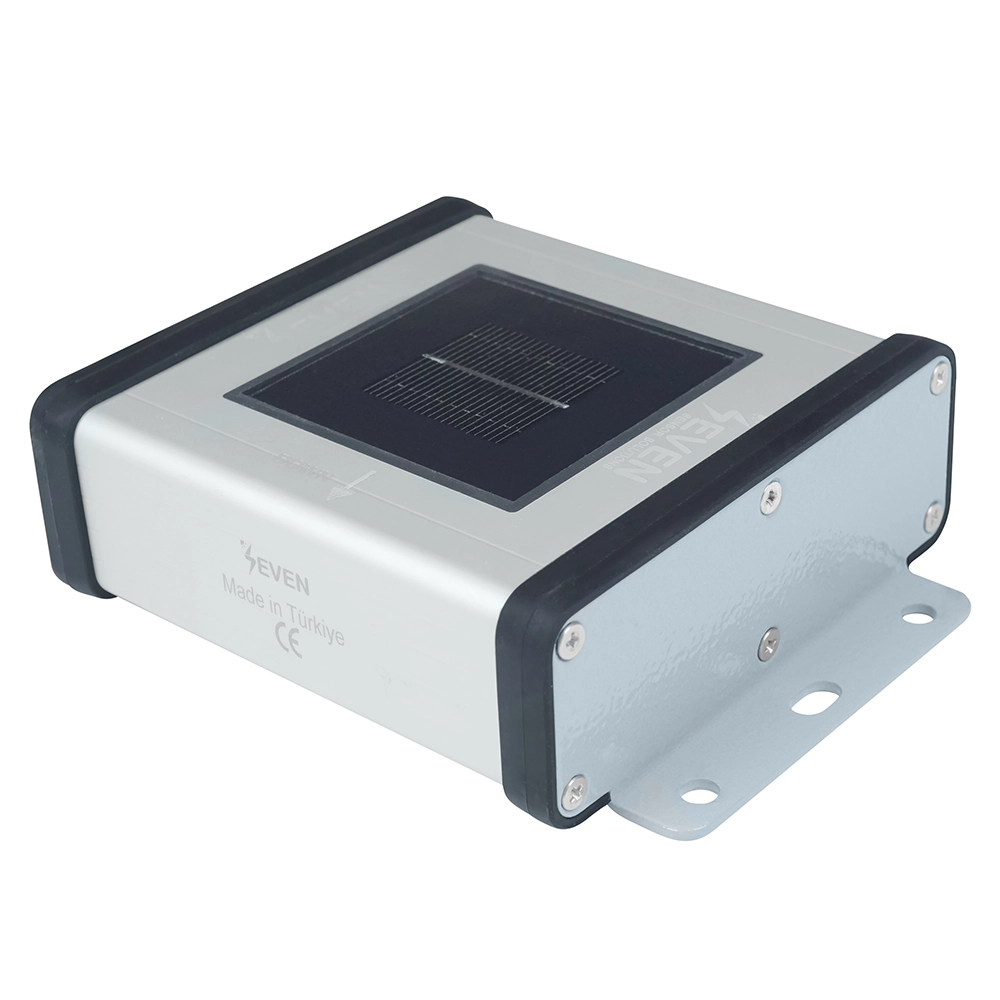

Sensor de Irradiancia con Salida 4-20 mA – 3S-IS-T-I

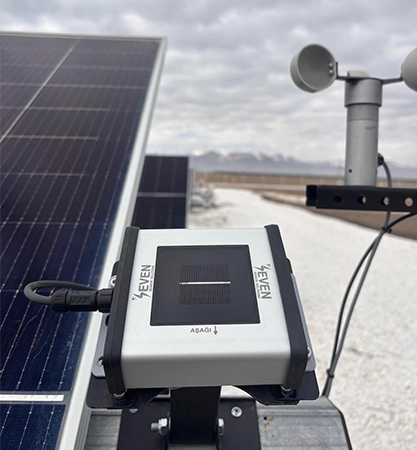

El 3S-IS-T-I es un sensor de irradiancia de alta precisión diseñado para la monitorización profesional de instalaciones fotovoltaicas y las pruebas realizadas para evaluar el índice de rendimiento. Este sensor mide la cantidad de energía solar que llega a los paneles, lo que ayuda a realizar un seguimiento de la eficiencia del sistema, identificar pérdidas en la producción de energía y optimizar la eficiencia del sistema.
Ya que procesamos la señal analógica procedente de la celda fotovoltaica a través de un microprocesador, podemos proporcionar un valor de irradiancia compensado en función a la temperatura.
Fabricado con una celda de referencia de silicio monocristalino y un sensor de temperatura PT1000, la celda realiza lecturas estables y realistas que reflejan el comportamiento real del módulo fotovoltaico.

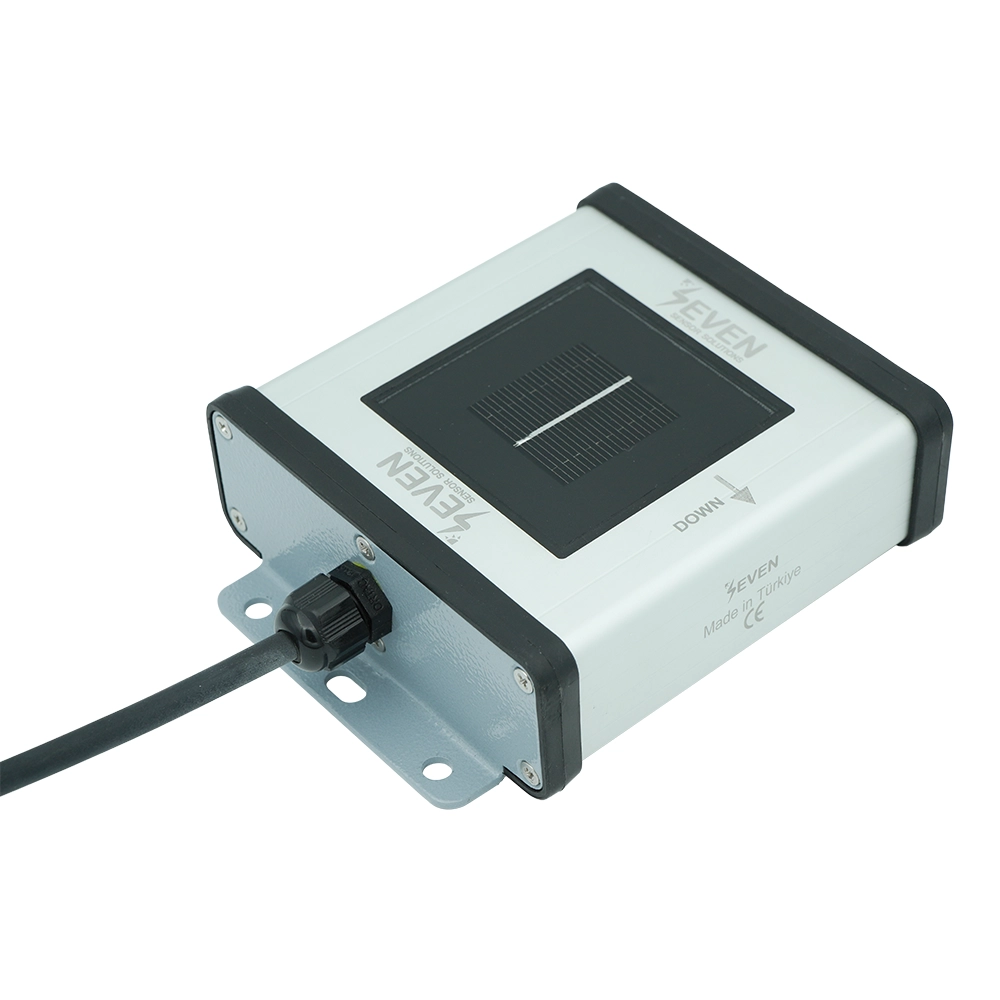

Cada unidad es calibrada en la fábrica, completamente ensamblada y se envía con un soporte de montaje y un cable resistente a la intemperie para facilitar su instalación.
ESPECIFICACIONES TÉCNICAS DEL SENSOR DE IRRADIANCIA CON SALIDA 4-20 MA
| Código del Artículo | 3S-IS-T-I |
| Celda Solar | Silicio Monocristalino (31 mm x 31 mm) |
| Shunt de Corriente | Resistor shunt de alta precisión soldada directamente a los terminales de la celda |
| Rango de Irradiación | 0 – 1500 W/m² |
| Incertidumbre | ≤2%, según el estándar IEC 61724-1 Clase A |
| Resolución | 0.1 W/m² ≤ 1W/m² ; según el estándar IEC 61724-1 Clase A |
| Tiempo de Respuesta | 1 seg. menos de 3 seg; según el estándar IEC 61724-1 Clase A |
| Desviación | Muy pequeña de <0.3% / año |
| Campo de Visión | Más grande que 160°; según el estándar IEC 61724-1 Clase A |
| Ángulo de Inclinación/Azimut | 0°- 0° , ≤ 1°; según el estándar IEC 61724-1 Clase A |
| Tasa de Producción | 1/s |
| Salida | Analógica 4-20mA |
| Alimentación | 12 a 30 V DC |
| Consumo de Anergía | 50 mA max @24 VDC |
| Conexión Eléctrica | Cable LIYYC11Y PUR de 3 m, resistente a los rayos UV y a la intemperie |
| Tipo de Sensor de Temperatura de la Celda | PT1000; Clase A según el estándar EN 60751 |
| Temperatura de Funcionamiento | -40°C a +85°C |
| Humedad de Funcionamiento | 0% a 100 % |
| Dimensiones de la Caja | 140 mm x 110 mm x 42 mm (An x L x Al) |
| Peso | 0.3 kg |
| Clasificación IP | IP54 (IP65, IP68 opcionales) |
| Material de la Caja del Sensor | Aluminio |
| Norma de Cumplimiento | IEC 61724-1:2021 y IEC 60904 |
| Calibración | Cada sensor se calibra en un simulador solar de clase AAA según las normas IEC 60904-2 e IEC 60904-4 utilizando una celda de referencia calibrada por ISFH en Alemania. |
| Prueba | La prueba es llevada a cabo bajo luz solar natural usando una celda de referencia calibrada por Fraunhofer ISE en Alemania |
Un sensor de irradiancia indica exactamente cuánta luz solar llega a los paneles solares. Este dato —expresado en W/m²— es esencial para comparar el rendimiento esperado con el rendimiento real del sistema, calcular la eficiencia y detectar posibles problemas como suciedad, sombras o desviación.
Al combinar la celda de referencia monocristalina con la compensación de temperatura, el 3S-IS-T-I proporciona datos precisos y reales en los que usted puede confiar bajo cualquier condición meteorológica.
¿CÓMO FUNCIONA EL SENSOR 3S-IS-T-I?
El 3S-IS-T-I utiliza una celda solar de silicio monocristalino —similar a las de los paneles fotovoltaicos— para medir la luz solar. Cuando la luz solar incide sobre la celda, esta genera una pequeña corriente que aumenta en proporción directa a la irradiancia solar.
Esta corriente pasa a través de un resistor shunt de precisión, lo que permite que el sensor funcione en condiciones cercanas al cortocircuito y garantiza lecturas estables y lineales.
Un sensor de temperatura instalado en la parte posterior de la célula fotovoltaica corrige las pequeñas variaciones relacionadas con la temperatura. Ambas señales son procesadas por un microcontrolador que calcula los valores reales de irradiancia y temperatura y los transmite a través de una salida de 4–20 mA.
El sistema electrónico está diseñado para consumir un bajo nivel de energía y asegurar fiabilidad a largo plazo, lo que convierte al 3S-IS-T-I en una opción práctica para la monitorización continua en exteriores.
¿POR QUÉ ELEGIR EL SENSOR DE IRRADIANCIA SEVEN CON SALIDA ANALÓGICA?
- Precisión asegurada: cumple con la norma IEC 61724-1, clase A, con una incertidumbre de ≤2 %, con calibración según la norma IEC 60904-2.
- Resultados rápidos: el tiempo de respuesta es de un segundo para la toma de decisiones en tiempo real. Se puede reducir a 500 milisegundos si el cliente lo solicita.
- Diseñado para larga duración: cuenta con una cubierta de aluminio con protección IP54 contra los rayos UV, con clasificaciones IP65/IP68 opcionales, garantiza un correcto funcionamiento en entornos exteriores exigentes.
- Configuración rápida: su diseño “plug-and-run” (conexión y ejecución inmediata) reduce la posibilidad de cometer errores durante la instalación y agiliza la puesta en marcha. El sensor es entregado con un soporte de montaje y cable. También puede integrarse fácilmente a cualquier sistema PLC, SCADA o registrador de datos compatible con salida Analógica.
- Rentable: gracias a su alto rendimiento y su larga vida útil, este sensor ofrece una excelente relación calidad-precio, lo que reduce la necesidad de reemplazos frecuentes y minimiza los gastos de mantenimiento.
PREGUNTAS FRECUENTES
¿Cuál es la incertidumbre en el sensor de irradiancia?
La incertidumbre es de ≤2%, según la norma IEC 61724-1 Clase A.
¿El sensor proporciona el valor de irradiancia compensada por temperatura?
Sí, proporciona el valor de irradiancia compensada por temperatura gracias a su microprocesador interno.
¿Puede este sensor ser conectado directamente a mi sistema SCADA?
Sí, siempre y cuando el sistema sea compatible con salida analógica 4 – 20 mA, este sensor será compatible.
¿Cómo son calibrados y puestos a prueba los sensores?
Cada sensor de irradiancia es calibrado bajo un simulador solar de clase AAA de acuerdo a las normas IEC 60904-2 e IEC 60904-4, utilizando una celda de referencia calibrada por ISFH en Alemania.
Los sensores se prueban bajo luz solar natural usando una celda de referencia calibrada por el Instituto Fraunhofer ISE.
¿Con qué frecuencia debería recalibrar el sensor?
Se recomienda la recalibración cada 2 años según la normativa IEC para precisión máxima.
¿Dónde puedo recalibrar el sensor de irradiancia?
SEVEN Sensor lleva a cabo servicios de calibración en sus instalaciones. La calibración se realiza utilizando un simulador solar clase AAA, de acuerdo a las normas IEC 60904-2 e IEC 60904-4 y el sensor se compara con una celda de calibración certificada por el Instituto ISFH en Alemania.
Además, ofrecemos una interfaz fácil de usar con la cual los usuarios pueden recalibrar los sensores en su país e introducir los nuevos valores de calibración en el sistema.
¿El sensor de irradiancia es Clase A?
Sí, el 3S-IS-T-I es clase A de acuerdo a las normas IEC.
¿Cuál es el precio del sensor de irradiancia?
El precio oscila entre los 190 – 340 EUR.
¿El sensor incluye un cable?
Cada unidad se entrega con un cable PUR LIYYC11Y (resistente a los rayos UV y a la intemperie). Se pueden entregar otras longitudes si el cliente lo solicita. No se recomienda que el cable se extienda más de 20 metros.
¿Cuáles son los tiempos de envío?
Órdenes pequeñas: aprox. 1 – 2 semanas
Pedidos al por mayor (100 pzas.): aprox. 4 – 6 semanas
¿Cómo configurar el sensor?
Siga nuestro manual de usuario, el cual incluye instrucciones paso a paso para configurar los sensores. También proporcionamos un servicio de configuración a distancia en caso de ser necesario.
¿Cuál es la garantía?
Todos los sensores 3S-IS-T-I tienen una garantía de 5 años.
