Capteur de Température Ambiante 18B20

Application

Maxim DS18B20 est un capteur numérique de température ambiante économique pour une application universelle ainsi que pour les projets solaires photovoltaïques. Il est compatible avec le boîtier de capteurs SEVEN. Pour cela, SEVEN fournit un support de fixation en acier inoxydable pour le montage mural et un écran de protection contre la radiation solaire résistant aux UV.

DONNÉES TECHNIQUES

Informations générales
Type de capteur	Capteur de température numérique DS18B20
Plage de mesure	-55…+125°C
Précision	± 0.5 ⁰C
Boîtier du capteur	Tube en acier inoxydable, diamètre 6 mm, longueur 50 mm
Câble	3 m ou 5 m Câble PUR, résistant aux UV et aux intempéries
Protection	IP65
Raccordement	Technique One-Wire-Bus, Connexion au capteur d’irradiance avec un connecteur à 2 broches

L’intégration de capteurs dans un système photovoltaïque permet d’enregistrer des mesures supplémentaires, telles que l’irradiance, la température ambiante et bien plus encore.
SEVEN Sensor Solutions, en tant que fournisseur de stations météo, propose 3 types de capteurs de température ambiante : Capteur de température ambiante avec sortie numérique, avec sortie analogique et un troisième avec sortie Modbus RTU.

CAPTEUR DE TEMPÉRATURE AMBIANTE NUMÉRIQUE PAR SEVEN SENSOR SOLUTIONS

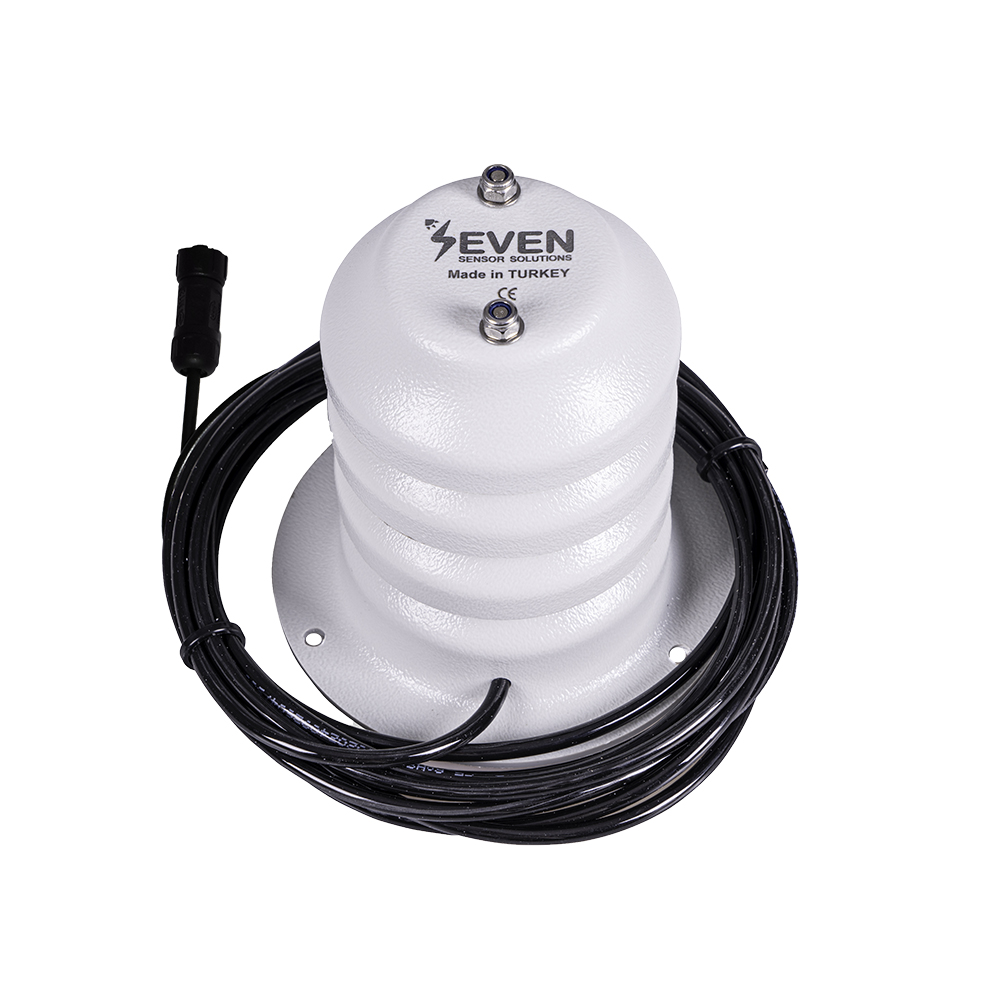

Le capteur de température ambiante ne doit jamais recevoir la lumière directe du soleil et doit être monté dans un bouclier anti-radiations, car celui-ci a la capacité de protéger le capteur des effets des radiations. C’est pourquoi le capteur de température ambiante de SEVEN, avec sortie numérique DS18B20, est protégé par un écran en plastique IP68, résistant aux UV et aux intempéries, avec 4 plaques qui laissent passer l’air librement et protègent le capteur de toute source de radiation. La plage de mesure est comprise entre -55°C et 125°C.

CHOIX DE L’EMPLACEMENT DU CAPTEUR DE TEMPÉRATURE AMBIANTE

Les erreurs d’installation les plus courantes des stations météorologiques sont liées à un mauvais positionnement du capteur de température. Lorsque vous placez une station météo, assurez-vous que :

• Le capteur de température ambiante ne reçoit jamais la lumière directe du soleil et est monté dans un abri pour le protéger.
• Le capteur de température ambiante est bien ventilé par le vent et n’est pas bloqué.
• Le capteur de température ambiante doit être situé à 15 mètres de la surface pavée la plus proche.
• Le capteur de température ambiante doit être installé à l’ombre (même s’il est monté dans un bouclier).

UTILISATION DE CAPTEURS DE TEMPÉRATURE AMBIANTE

Le capteur de température ambiante DS18B20 Digital SEVEN est utilisé pour les stations météorologiques Huawei ; nous avons obtenu l’approbation de Huawei pour l’ensemble de notre station météorologique qui comprend le capteur d’irradiance Modbus RTU 3S-IS-T-MB, le capteur de vitesse du vent 3S-WS-PLS-B, le capteur de direction du vent 3S-WD-I/U, le capteur de température ambiante 3S-AT-18B20 et le capteur de température du module 3S-MT-18B20. Il est également utilisé pour les stations GoodWe, Growatt et Sungrow car il est compatible avec les enregistreurs Ezlogger, Shinemaster et Sungrow. Vous pouvez visiter notre site web pour plus d’informations sur nos capteurs et d’autres types de capteurs de température ambiante, analogiques et Modbus RTU, qui sont compatibles avec d’autres marques connues telles que Kaco, SMA, SolarEdge, etc.

Nos ingénieurs, qui font partie de SEVEN Sensor Solutions, sont disponibles pour aider les clients avec un service de configuration à distance et des informations sur tout ce dont ils peuvent avoir besoin.
