Capteur d’Irradiance à Faible Coût: Une Solution Idéale pour les Projets Résidentiels

L’énergie solaire est un moyen de plus en plus populaire pour alimenter les maisons et les entreprises, mais le coût élevé des équipements peut rendre difficile le démarrage de projets à petite échelle. C’est là qu’interviennent les capteurs d’irradiance à faible coût. Ce capteur s’agit de la solution idéale pour les projets résidentiels et les projets solaires à petite échelle en général, car il offre un moyen rentable de mesurer l’ensoleillement d’une zone. Cette information est essentielle pour mesurer le ratio de performance de l’installation photovoltaïque.

Pourquoi l’Irradiation Solaire est-elle Importante dans les Projets Solaires Résidentiels ?

Lorsqu’il s’agit de projets solaires à petite échelle, tels que les projets résidentiels, il est essentiel de comprendre l’irradiation solaire. L’irradiation solaire fait référence à la quantité de rayonnement solaire qui atteint une zone donnée et se mesure en Watts par mètre carré (W/m²).

Les niveaux d’irradiation dans un endroit spécifique sont essentiels car ils déterminent la quantité d’énergie qui peut être générée par un panneau solaire. Plus les niveaux d’irradiation sont élevés, plus le panneau produira d’électricité. Ce fait est particulièrement important pour les projets solaires résidentiels, car ils doivent généralement générer une quantité maximale d’énergie à partir d’un nombre réduit de panneaux solaires.

L’investissement dans un capteur d’irradiance à bas prix ou dans un capteur d’irradiance résidentiel peut changer la donne pour les projets solaires résidentiels, en permettant de surveiller les installations photovoltaïques comme c’est le cas pour les installations solaires à grande échelle. C’est pourquoi le département R&D de SEVEN a décidé de travailler sur un nouveau capteur d’irradiance à faible coût pour être utilisé dans les projets à petite échelle, en particulier les projets solaires résidentiels.

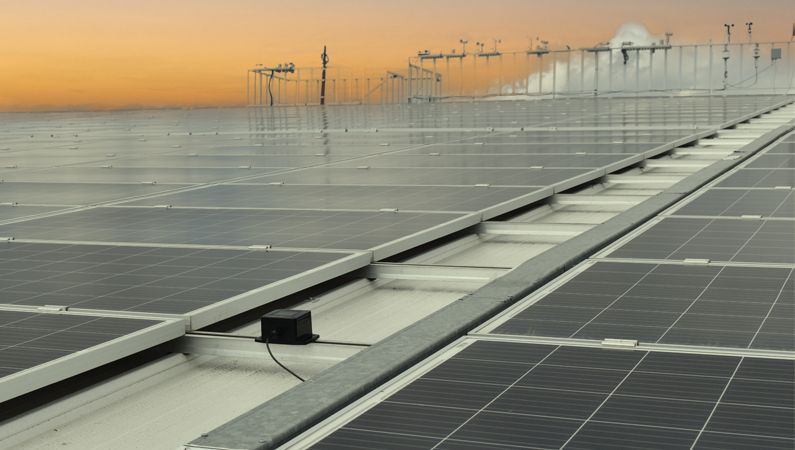

Capteur d’Irradiance à Faible Coût pour les Projets Solaires Résidentiels

Le nouveau capteur d’irradiance à faible coût n’est pas très différent du modèle de capteur d’irradiance traditionnel en termes de fonctionnement. Il dispose également d’une sortie Modbus RTU qui le rend compatible avec tous les enregistreurs de données, PLC et systèmes SCADA supportant les dispositifs RS485. En outre, ce modèle est conforme à la norme SunSpec.

La principale différence entre les deux modèles est que la valeur d’irradiation fournie par le modèle à bas prix n’est pas compensée par la température puisqu’il n’inclut pas le capteur de température interne de la cellule.

D’autre part, on ne peut pas dire que ce modèle soit de classe A car son incertitude est inférieure à 5 % mais dépasse les 2 % définis par la norme IEC61724-1.

Toutes ces différences de caractéristiques réduisent le coût de production de ce modèle de capteur d’irradiance et en font une solution abordable pour les projets résidentiels.

Caractéristiques Techniques du Capteur d’Irradiance à Faible Coût

Les capteurs d’irradiance à bas prix sont tout aussi précis que les autres modèles. Cela signifie que les projets solaires résidentiels peuvent toujours bénéficier de données précises pour surveiller et optimiser les performances de leurs systèmes solaires. Ces capteurs peuvent fournir des informations en temps réel sur la quantité de rayonnement solaire qui atteint les panneaux, ce qui permet de comprendre le fonctionnement du système et d’identifier les points à améliorer.

Bien que les capteurs d’irradiance traditionnels puissent offrir un niveau de précision plus élevé, les capteurs à bas prix peuvent toujours fournir des données précises qui sont suffisantes pour la plupart des projets à petite échelle. En fait, des études ont montré qu’il y a peu de différence dans la précision des données obtenues à partir de capteurs à faible coût et de capteurs traditionnels. Comme le montre le tableau comparatif ci-dessous, à l’exception de l’incertitude, la plupart des autres caractéristiques du capteur d’irradiance à faible coût sont similaires à celles du capteur d’irradiance traditionnel.

	Capteur d’irradiance avec Sortie Modbus RTU (3S-IS)	Capteur d’irradiance à faible coût (3S-IS-LR)
Plage d’Irradiation	0-1600 W/m2	0-1600 W/m2
Température de Fonctionnement	-40°C à 85 °C	-40°C à 85 °C
Alimentation	12 à 30 VDC	12 à 30 VDC
Interface	RS485 jusqu’à 38400 Baud	RS485 jusqu’à 38400 Baud
Incertitude	≤2%	≤5%
Dérive	≤0,3%/year	≤0,3%/year
Temps de Réponse	0,5 seconde	1 seconde
Résolution	0,1 W/m2	0,1 W/m2
Angle d’Inclinaison-Azimutale	0°- 0°, ≤1°	0°- 0°, ≤1°

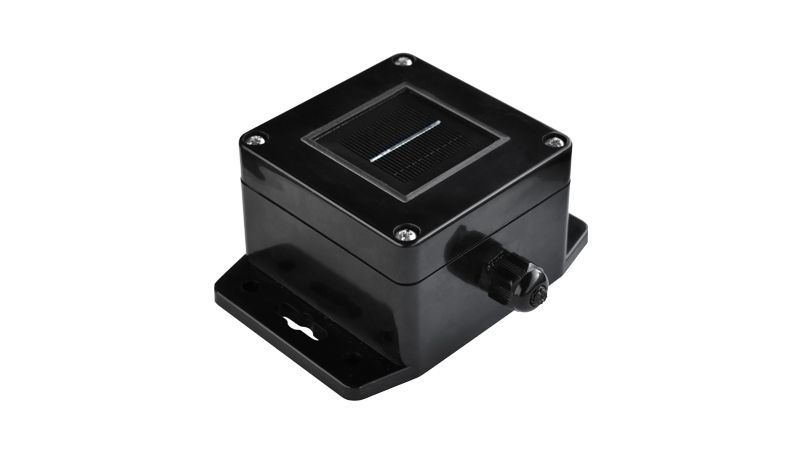

Structure Mécanique d’un Capteur d’Irradiance à Faible Coût

L’une des raisons du faible coût de ce modèle est sa structure mécanique, car elle est totalement différente de la structure traditionnelle. Le boîtier du capteur d’irradiance à bas prix est plus petit et est fabriqué en plastique ABS, qui est également résistant aux UV et adapté aux applications extérieures. Pour la ventilation, un bouchon de ventilation est monté sur le côté du boîtier, ce qui lui confère la classe IP67.

Cette conception a été mise au point en tenant compte de la précision de travail, du temps et de la main-d’œuvre de fabrication, de la facilité de montage et de démontage et du coût de production.

Les trous de montage sur le côté de la boîte en plastique suffisent pour monter la boîte. Toutefois, un support de montage séparé peut être conçu pour les clients sur demande.

Avantages de l’Utilisation de Capteurs d’Irradiance à Faible Coût

L’utilisation de capteurs d’irradiance à faible coût peut offrir de nombreux avantages aux projets solaires à petite échelle, tels que les projets résidentiels, ce qui change la donne dans le secteur. Tout d’abord, ces capteurs sont beaucoup plus rentables que les capteurs traditionnels, ce qui les rend plus accessibles aux petits projets dont les budgets sont limités. Cela signifie qu’un plus grand nombre de personnes peuvent s’engager dans des projets d’énergie solaire.

En conclusion, les capteurs d’irradiance à faible coût changent la donne pour les projets solaires résidentiels. Ils fournissent des données précises et fiables qui permettent d’optimiser les performances et l’efficacité des systèmes solaires, ce qui se traduit par des économies d’énergie et des réductions de coûts plus importantes.
