Al instalar, solucionar problemas o verificar datos de sensores, la herramienta de prueba Modbus adecuada puede ahorrar horas de esfuerzo. Basándose en pruebas reales, esta guía compara tres herramientas para trabajar con los Sensores SEVEN con salida Modbus RTU:
- Herramienta de Configuración de SEVEN (GUI)
- Modbus Poll
- ModScan
¿POR QUÉ ELEGIR LA HERRAMIENTA DE CONFIGURACIÓN DE SEVEN PARA LA CONFIGURACIÓN DEL SENSOR?
La Herramienta de Configuración SEVEN es la opción más eficiente e intuitiva para configurar los sensores SEVEN. Es sencilla, intuitiva y está diseñada específicamente para cada modelo de sensor SEVEN. Actualmente disponible para Windows, cada versión de la herramienta se adapta a las características del sensor y la disposición de los registros.
POR QUÉ ES IDEAL PARA LOS SENSORES SEVEN
- Las etiquetas de datos predefinidas (por ejemplo, temperatura °C, irradiancia W/m²) eliminan la necesidad de hacer referencia a mapas Modbus externos.
- Admite Modbus RTU y Modbus TCP.
- Vista hexadecimal incorporada con formato firmado/sin firmar.
- Utiliza direccionamiento de registro basado en 0, perfectamente alineado con la documentación oficial Modbus de SEVEN.
- Permite cambiar parámetros clave como el ID de Modbus, la velocidad en baudios y la paridad mediante un menú sencillo. Así, no es necesario enviar comandos de escritura Modbus manualmente.
- Le permite actualizar el software de los sensores SEVEN cuando sea necesario.
EJEMPLO DEL MUNDO REAL

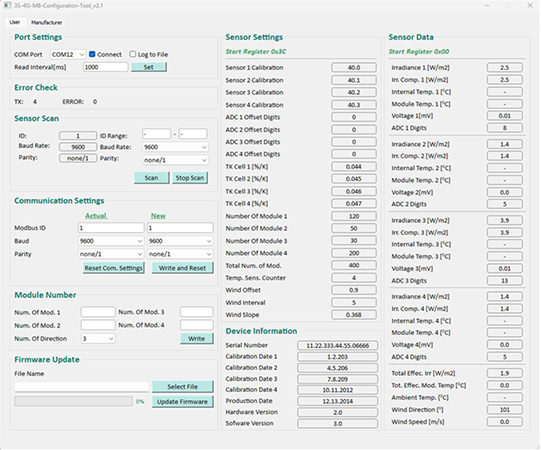

¿Estás probando una estación meteorológica? La herramienta ya sabe qué representa cada registro. No tienes que asociar el registro 30006 con “Irradiancia”, por ejemplo, ya que la interfaz lo hace automáticamente.
¿Necesita cambiar el ID de Modbus a 5, la velocidad en baudios a 19200 y la paridad a “par”? Simplemente escríbalos en la sección “Nuevos parámetros”. Sin cálculos matemáticos ni codificación: configuración rápida y sin errores.
¿CÓMO AYUDA MODBUS POLL CON LOS DIAGNÓSTICOS AVANZADOS?

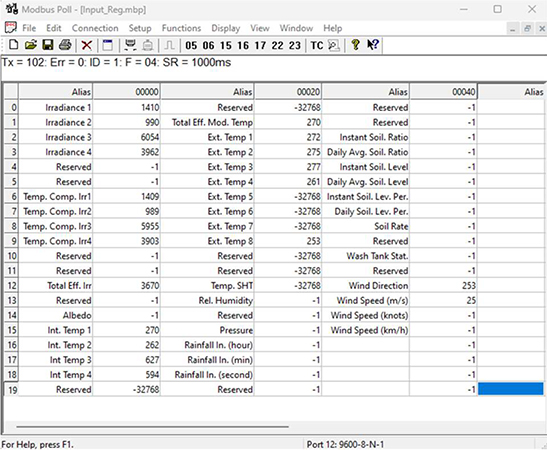

Modbus Poll by Witte Software es una potente herramienta de diagnóstico para ingenieros que buscan un control total. Es compatible con RTU y TCP, y permite simular un maestro Modbus, probar múltiples dispositivos y monitorizar datos en tiempo real.
¿POR QUÉ MODBUS POLL FUNCIONA CON LOS SENSORES SEVEN?

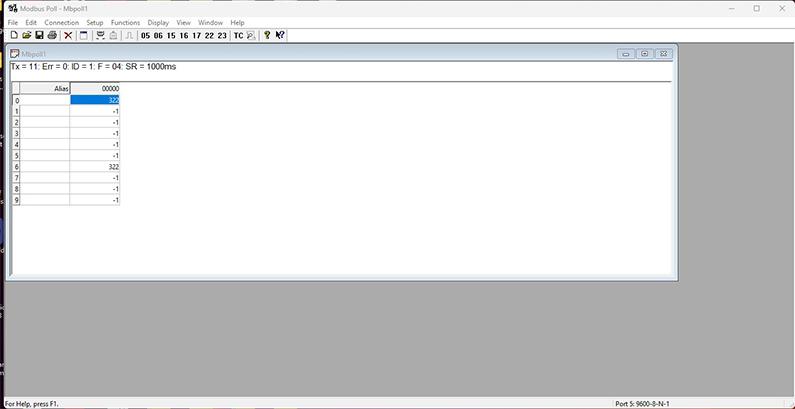

- Excelente para depuración avanzada y validación de escalamiento.
- La compatibilidad con múltiples esclavos lo hace útil para probar conjuntos de sensores.
- Utiliza direccionamiento de registro basado en 0, que coincide directamente con la documentación de SEVEN.
LIMITACIONES DE MODBUS POLL
Para cambiar los parámetros del sensor, como el ID de Modbus o la velocidad en baudios, debe escribir manualmente los valores en los registros de retención correctos.
EJEMPLO: CAMBIAR LA ID DE MODBUS CON MODBUS POLL
Para cambiar el ID de Modbus del Sensor SEVEN de 1 a 5:

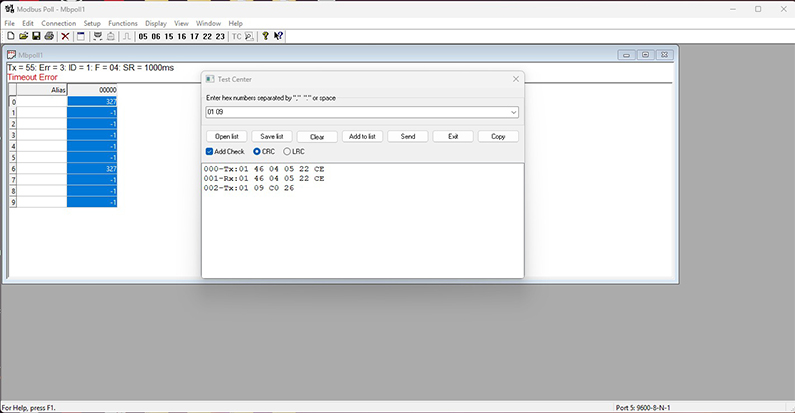

- Vaya a “Funciones > Enviar Mensaje Personalizado”
- Construya el comando usando el código de función 0x46 (leer y cambiar parámetros) con la subfunción 0x04:
01 46 04 05
01 09
-
- 01: dirección actual del dispositivo
- 46: código de función para configuración extendida
- 04: subfunción para cambiar ID
- 05: nuevo ID de Modbus
- 01 09: aplicar cambios
También puede escribir directamente en el Registro de Retención 40109 con el valor 5 (nuevo ID de Modbus), usando el Código de Función 0x06 (Escribir en un solo Registro). En este caso, establezca la dirección en 40109 (o 108 si usa la opción de desplazamiento de Modbus Poll).
¿CUÁNDO ES MODSCAN LA MEJOR OPCIÓN?

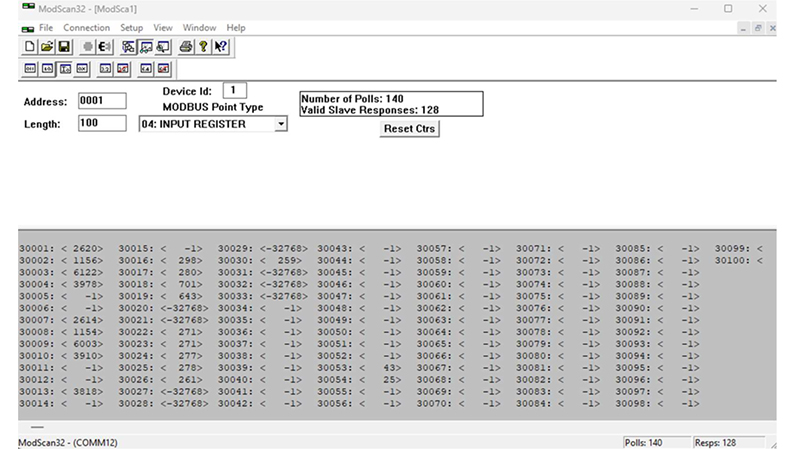

ModScan, de WinTECH Software, es ideal para verificaciones rápidas de registros en campo. Funciona rápido, consume poca memoria y es compatible con los protocolos RTU, TCP y ASCII.
POR QUÉ MODSCAN ES ÚTIL
- Ideal para verificar cableado y comunicación.
- Muestra datos en múltiples formatos (decimal, hexadecimal, binario).
- Requiere poca configuración.
NOTA IMPORTANTE SOBRE EL DIRECCIONAMIENTO EN MODSCAN
ModScan utiliza direccionamiento basado en 1, lo que significa:
Si la documentación de SEVEN dice que un valor está en el registro 30006, debe ingresar 30007 en ModScan.
Esta diferencia es fácil de pasar por alto y puede causar confusión al comparar datos entre herramientas.
CAMBIAR LA CONFIGURACIÓN DEL SENSOR EN MODSCAN
Para cambiar algo como la velocidad en baudios o la identificación de Modbus, debes escribir manualmente en el registro de retención apropiado.
Para cambiar la velocidad en baudios de 9600 a 19200:
Utilice el Código de Función 0x46, Subfunción 0x06, con valores:
- Valor de la Tasa de Baudios para 19200:02
- Paridad/ Bit de Parada para Impar: 02
Entonces, el comando sin formato (en hexadecimal) sería:
01 46 06 02 02
Pasos:
- Vaya a Comando > Enviar mensaje personalizado
- Pegue la cadena hexadecimal anterior
- Haga clic en “Enviar”
Luego debes enviar otro comando para escribir la dirección del dispositivo (si también cambia el ID), seguido de un comando de reinicio:
- Comando de Reinicio (0x08):
01 08 00 00 00 00
Asegúrese siempre de conocer el registro y el valor correctos, ya que una escritura incorrecta podría interrumpir la comunicación.
TABLA COMPARATIVA: HERRAMIENTAS MODBUS PARA SENSORES SEVEN
| Característica/Herramienta | Herramienta de Configuración SEVEN | Modbus Poll | ModScan |
| Propósito Principal | Ajustes y configuración del sensor | Pruebas de sensores, diagnósticos | Comprobaciones rápidas y sondeos sencillos |
| Interfaz de usuario | GUI gráfica específica para cada sensor | Con pestañas, detallado | Minimalista, compacto |
| Protocolos Modbus | RTU, TCP | RTU, TCP | RTU, ASCII, TCP |
| Dirección de Registro | basado en 0 | basado en 0 | basado en 1 |
| Configuración de Parámetros | Simple y fácil | Escritura manual en registros de retención | Escritura manual mediante códigos de función |
| Etiquetas Predefinidas | Sí | No | No |
| Vista Hexadecimal/Firmada | Sí | Sí | Sí |
| Compatibilidad con Múltiples Sensores | Por modelo de sensor | Sí | No |
| Monitoreo de Datos en Vivo | Sí | Sí | Sí |
| Registro y Diagnóstico | Básico | Avanzado | Mínimo |
| Soporte del Sistema Operativo | Sólo Windows | Sólo Windows | Sólo Windows |
| Licencias | Gratis | Pagado (prueba disponible) | Pagado (prueba disponible) |
| Mejor Caso de Uso | Puesta en servicio del sensor SEVEN | Depuración o diagnóstico avanzado | Comprobaciones rápidas de valores de registro |
¿QUÉ PRÁCTICAS DE SEGURIDAD DEBES SEGUIR?
- Herramienta de Configuración SEVEN Incluye protección incorporada a través de mapas precargados, pero con otras herramientas, siempre verifique primero el mapa de registro.
- Evite conectar en caliente las conexiones RS-485.
- Utilice aisladores USB para proteger sus puertos del ruido eléctrico.
- Documente todas las direcciones de registro y los valores de configuración durante la puesta en servicio.
Cada herramienta tiene su lugar, pero solo SEVEN Configuration Tool está hecha específicamente para los sensores SEVEN:
- Herramienta de Configuración SEVEN Diseñado específicamente para ofrecer velocidad, precisión y seguridad. Sin entradas manuales, sin desplazamientos ni confusiones.
- Modbus Poll:Excelente para usuarios experimentados que necesitan control total del registro y diagnósticos detallados.
- ModScan: Excelente para verificaciones rápidas y únicas, pero limitadas y propensas a errores de compensación si no se tiene cuidado.
Si está trabajando con sensores SEVEN, no hay mejor herramienta que la que está diseñada para ellos.
Preguntas Frecuentes
P: ¿Qué herramienta es mejor para configurar el sensor SEVEN por primera vez?
A: La Herramienta de Configuración SEVEN: está diseñada específicamente, es fácil de usar y evita confusiones al abordar.
P: ¿Puede Modbus Poll cambiar la velocidad en baudios y el ID de Modbus?
R: Sí, pero sólo escribiendo manualmente en los registros correctos.
P: ¿Por qué ModScan muestra diferentes números de registro?
R: Debido a que utiliza direccionamiento basado en 1, los valores aparecen desplazados en uno en comparación con la documentación de SEVEN.
