Albedómetro – 3S-ALBEDO
El albedómetro FV está diseñado para medir tanto los valores de irradiancia como el índice de albedo para paneles solares bifaciales. Como adición a estas mediciones clave, también incluye un sensor de temperatura de la celda interna. Cada unidad se entrega con un soporte de montaje y cable para una fácil instalación.
Todos los datos meteorológicos medidos son transmitidos a registradores de datos y unidades receptoras por medio de un bus RS485 de 3 cables con protocolo Modbus RTU.
ESPECIFICACIONES TÉCNICAS DEL ALBEDÓMETRO
| Artículo | 3S – ALBEDO | 3S-ALBEDO-2T |
| Tipo de Sensor | Celda de Referencia de Silicio (31 x 31 mm) | |
| Datos Medidos | Irradiancia POA, Irradiancia Reflejada, Albedo Solar, 2x Temperatura de Celda | Irradiancia POA, Irradiancia Reflejada, Albedo Solar, 2x Temperatura de Celda, 2 pzas PT1000 Temperatura de Módulo |
| Sensor Conectable | x | 2x 3S-MT-PT1000 |
| Espectro de Irradiancia | 0 – 1600 W/m² | |
| Rango de Albedo | POA (mayor a 0) GH (0-1) | |
| Incertidumbre | ≤1% (menos del 2%; Clase A de acuerdo a la norma IEC 61724-1) | |
| Resolución | 0.1 W/m² (menos de 1 W/m²; Clase A de acuerdo a la norma IEC 61724-1) | |
| Tiempo de Respuesta | 1 seg. (menos de 3 seg; Clase A según la regla IEC 61724-1) | |
| Campo de Visión | 170° (mayor a 160°; Clase A siguiendo el estándar IEC 61724-1) | |
| Ángulo de Inclinación y Azimut | 0°- 0° (menos de 1°; Clase A según la norma IEC 61724-1) | |
| Salida | 1/seg | |
| Salida de Datos | RS485 hasta 38400 Baud | |
| Protocolo de Comunicación | Modbus RTU | |
| Fuente de Energía | 12… 30 V DC | |
| Consumo de Energía | 20 mA máx en 24 V DC | 22 mA máx en 24 V DC |
| Longitud y Descripción del Cable | Cable PUR LI2YC11Y-TP de 3 m 3x2x0.22 mm², 24 AWG resistente a la intemperie y a rayos UV | |
| Aislamiento Galvánico | 1000 V entre fuente de energía y bus RS485 | |
| Tipo de Sensor de Temperatura de Módulo | Clase A PT1000 según EN 60751:2022 | |
| Espectro de Temperatura de Funcionamiento | -40°C … +85°C | |
| Dimensiones de la Caja | 138 mm x 112 mm x 39 mm (L x An x Al) | |
| Peso | 0.52 kg | 0.53 kg |
| Clasificación IP | IP54 (IP65, IP68 Opcional) | |
| Material de Cubierta del Sensor | Aluminio | |
| Norma | IEC 61724-1:2021 e IEC 60904 | |
| Calibración | Cada sensor es calibrado bajo un simulador solar Clase AAA según la norma IEC 60904-2 e IEC 60904-4 usando una celda de referencia calibrada por ISFH-en Alemania. | |
| Origen | Turquía | |
¿QUÉ HACE UN ALBEDÓMETRO?
La irradiancia solar es la cantidad de energía solar recibida por área de unidad (W/m²). Monitorizar la irradiancia es esencial para evaluar el rendimiento de las plantas FV. El sensor 3S-ALBEDO mide la irradiancia incidente y reflejada usando una celda solar de silicio monocristalino, mientras compensa los efectos de temperatura gracias a un sensor de temperatura PT1000 integrado.

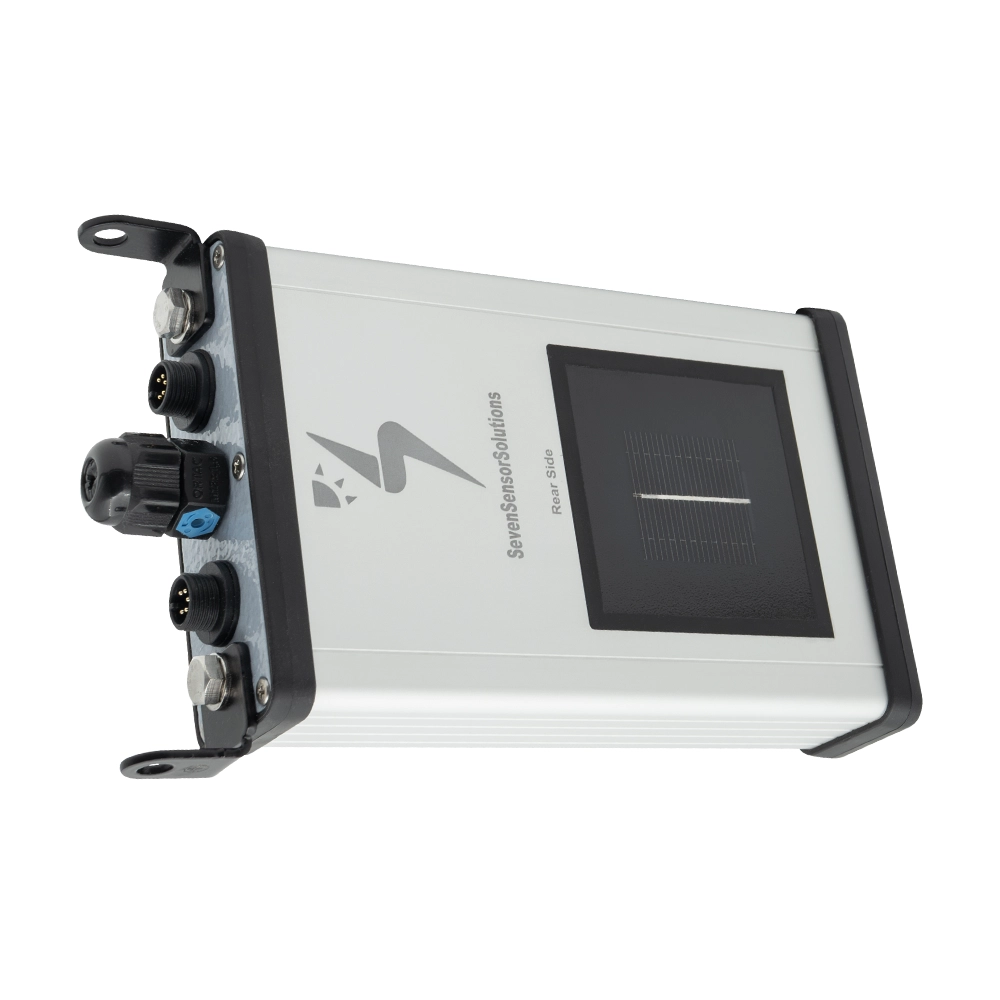

El albedómetro consiste de dos celdas de referencia en una caja:
- La celda frontal mide la irradiancia en el plano del panel (POA)
- La celda en la parte posterior mide la irradiancia reflejada desde el suelo hasta el plano del panel
Comparando estos valores, el dispositivo calcula el albedo solar (el índice de irradiancia reflejada a irradiancia incidente). Estos datos son esenciales para evaluar el índice de rendimiento (PR) en instalaciones FV bifaciales.
¿CÓMO FUNCIONA EL SENSOR 3S-ALBEDO?
- Una celda solar monocristalina absorbe la luz solar y genera corriente
- Un resistor shunt de precisión convierte esta corriente en señales medibles
- La temperatura del sensor en la parte posterior de la celda corrige las desviaciones causadas por calor
- Una tarjeta electrónica procesa estas señales y calcula los valores de irradiancia compensada en W/m².
- Los datos son transmitidos a unidades receptoras por medio de RS485 usando Modbus RTU
¿POR QUÉ ELEGIR EL ALBEDÓMETRO 3S-ALBEDO?
- Precisión: compatible con IEC 61724-1 Clase A con incertidumbre ≤1%, calibrado según la normativa IEC 60904-2.
- Resultados rápidos: tiempo de respuesta de un segundo para toma de decisiones en tiempo real. Puede ser reducido a 500 milisegundos bajo solicitud.
- Construido larga duración: una cubierta de aluminio IP54 con protección contra rayos UV con IP65/IP68 opcional asegura un funcionamiento correcto en entornos exigentes.

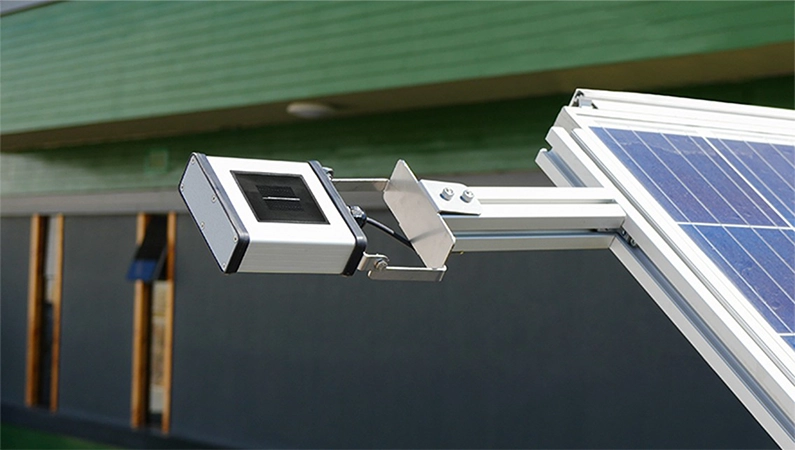

- Montaje rápido: el diseño Plug&Run permite una instalación con menos errores y una puesta en marcha más rápida. Entregado con un soporte y cable para montaje. Integración sencilla con cualquier procesador de datos, PLC o SCADA compatible con Modbus

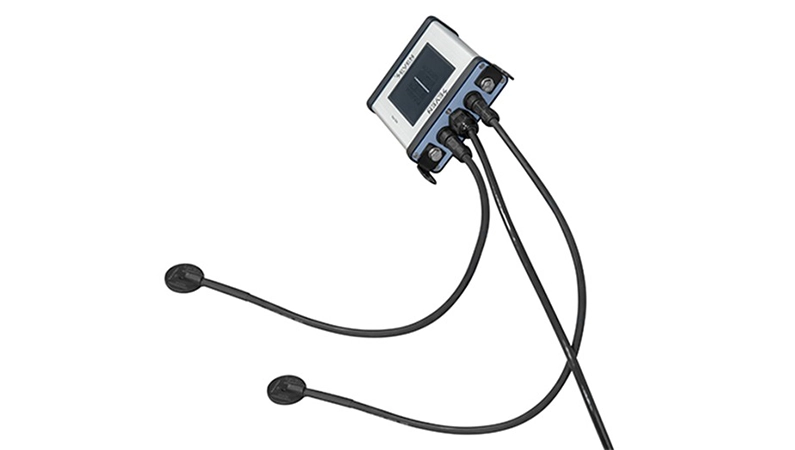

- Expandible: permite la conexión de sensores de temperatura de módulo para monitorización más precisa.
MODELOS DISPONIBLES DEL ALBEDÓMETRO 3S-ALBEDO
Todos los modelos a continuación son compatibles con IEC 61724-1:2021 Clase A, calibrado de fábrica y con una estructura sólida. La única diferencia es el número y el tipo de sensores externos que pueden ser conectados usando RS485 Modbus RTU.
| Modelo | Comunicación | Incertidumbre | Opciones de Sensor Externo |
| 3S-ALBEDO | RS485 Modbus RTU | ≤1%, de acuerdo a la normativa IEC 61724-1 Clase A | No puede ser conectado un sensor externo |
| 3S-ALBEDO-2T | RS485 Modbus RTU | ≤1%, de acuerdo a la normativa IEC 61724-1 Clase A | 2 x Sensores de Temperatura de Módulo |
PREGUNTAS FRECUENTES
¿Puede conectarse este sensor directamente a mi sistema SCADA?
Sí, siempre y cuando su sistema sea compatible con RS485/Modbus RTU, el sensor será totalmente compatible.
¿Cómo son calibrados y puestos a prueba los sensores?
Los sensores son calibrados y puestos a prueba bajo luz solar natural utilizando una celda de referencia calibrada por el Instituto Fraunhofer ISE (Alemania).
¿Con qué frecuencia debo recalibrar el sensor?
Cada unidad es calibrada en la fábrica y puesta a prueba usando celdas de referencia calibradas por ISFH – Alemania y Faunhofer ISE. La recalibración cada 2 años es recomendada por la normativa IEC para mayor precisión.
¿Cuál es el precio de los albedómetros?
Depende del modelo y los accesorios incluidos, la gama 3S-ALBEDO está disponible en precios entre 940 y 1155 euros.
¿El sensor incluye un cable?
Cada unidad viene con un cable PUR LI2YC11Y-TP de 3 m 3x2x0.22 mm2, 24 AWG (resistente a la intemperie y a rayos UV) con 6 cables trenzados (incluyendo suelo para datos y energía). Otras longitudes están disponibles con solicitud del cliente.
¿Cuáles son los tiempos de envío?
Órdenes pequeñas: aprox. 2 – 3 semanas
Órdenes grandes (100 pzas): aprox. 8 – 10 semanas
¿Cómo poner en marcha el sensor?
Siga nuestro manual de usuario, el cual incluye instrucciones paso a paso para instalar y configurar sensores. También ofrecemos servicios de configuración remota.
¿Cuál es la garantía?
Todos los sensores 3S-ALBEDO tienen una garantía de 2 años.
¿Cuál es la incertidumbre del albedómetro?
La incertidumbre es de ≤1%, totalmente compatible con la normativa IEC 61724-1 Clase A (menos de 2%).
¿Los albedómetros son Clase A?
Sí, ambos modelos de albedómetro de SEVEN – 3S-ALBEDO, 3S-ALBEDO-2T – son Clase A según la normativa IEC.
¿Dónde puedo calibrar el albedómetro?
SEVEN Sensor ofrece servicios de calibración en sus instalaciones. La calibración se lleva a cabo usando un Simulador Solar Clase AAA, de acuerdo a las normas IEC 60904-2 e IEC 60904-4, y comparado con una celda de calibración certificada por el Instituto ISFH en Alemania.
¿Qué sensores externos pueden ser conectados al albedómetro?
El albedómetro SEVEN puede funcionar como un concentrados, permitiendo la conexión de dos sensores de temperatura de módulo.
