Las mediciones precisas de irradiación son esenciales para una amplia gama de aplicaciones, desde la energía solar, la investigación, hasta el monitoreo ambiental. Sin embargo, obtener lecturas precisas puede ser un desafío debido a muchos factores que afectan la exactitud de estas mediciones.
¿Cómo Medir la Irradiación?
La irradiación es la potencia de la radiación electromagnética por unidad de área (W/m²). Seleccionar el instrumento adecuado para medir la irradiación es muy importante. Existen muchos tipos de Sensores de Irradiación utilizados en el mercado, cada uno con sus propias fortalezas y limitaciones. Los dos modelos principales utilizados en Plantas Fotovoltaicas son los Piranómetros de Termopila y las Células de Referencia.

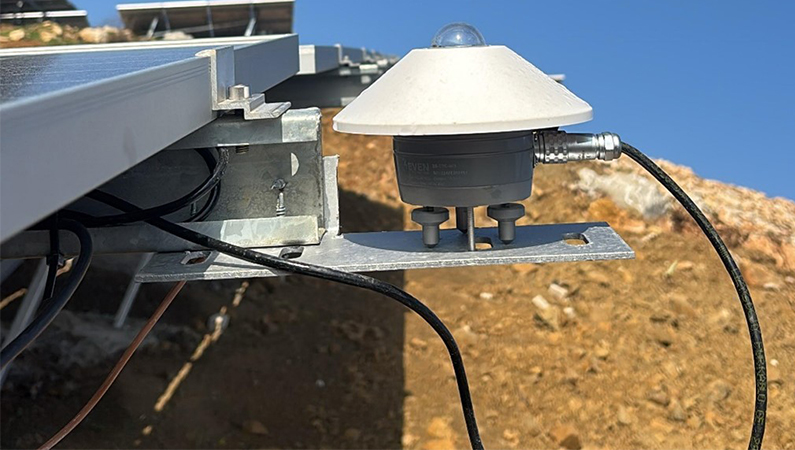

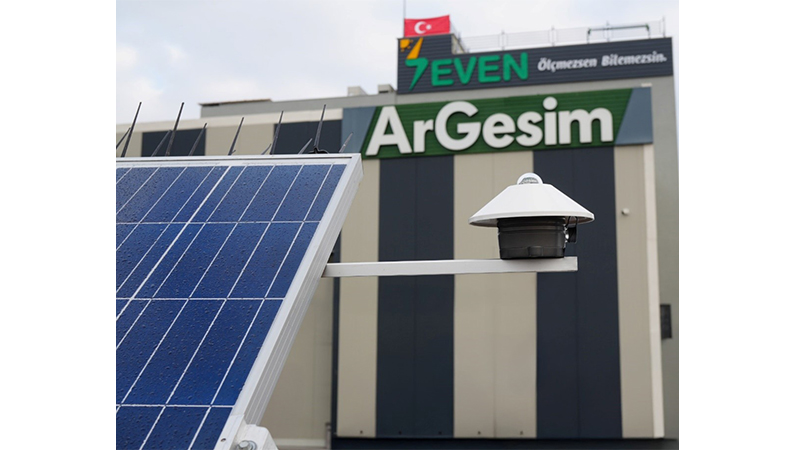

Piranómetros de Termopila
El Piranómetro de Termopila es uno de los instrumentos más ampliamente utilizados para medir la irradiación solar. Miden la radiación solar global. Equipados con un sensor de termopila cubierto por una cúpula de vidrio, los piranómetros convierten la energía solar entrante en una señal eléctrica. Son altamente confiables para uso en exteriores y proporcionan mediciones precisas de la irradiación solar, lo que los convierte en parte de estaciones meteorológicas y adecuados para la investigación en energía solar.

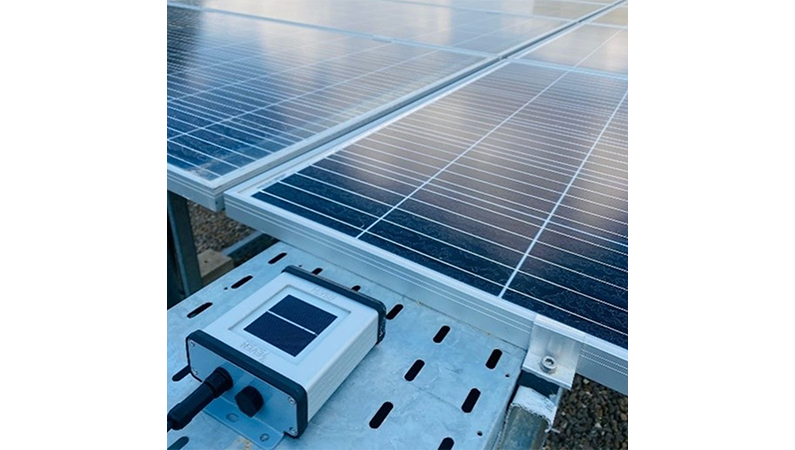

Células de Referencia y Sensores Fotovoltaicos:
Un Sensor de Irradiación o Célula de Referencia, también conocido como Piranómetro Fotovoltaico, utiliza una célula solar de silicio monocristalino, que genera una corriente eléctrica cuando se expone al sol. Esta corriente se convierte en milivoltios (mV) mediante una resistencia de derivación ubicada en la parte posterior de la célula. El Sensor de Irradiación incluye una tarjeta electrónica diseñada para calcular los valores de irradiación solar en W/m². La Célula de Referencia se instala en el Plano del Arreglo (POA) para medir los niveles de irradiación POA en las Plantas Fotovoltaicas.
Fuentes Comunes de Error en las Mediciones de Irradiación
Existen muchas fuentes de error que pueden afectar la precisión de tus datos si no se abordan adecuadamente. Una de las principales fuentes de error es la desviación de calibración del sensor; los sensores pueden perder con el tiempo su precisión debido a la exposición a factores ambientales como la radiación UV, las fluctuaciones de temperatura y la humedad. La recalibración regular es crucial para mantener la precisión de las mediciones.
Según la norma IEC, los Piranómetros de Clase A deben recalibrarse al menos una vez cada dos años. Mientras que SEVEN Sensor recomienda lo mismo para sus Células de Referencia, sus Piranómetros de Termopila, con su tecnología avanzada, permiten ser recalibrados una vez cada cinco años.

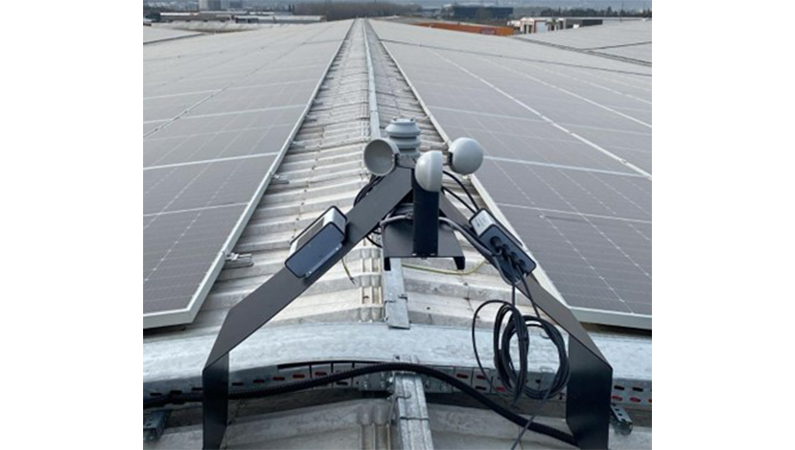

Otra fuente de error de los sensores de irradiación es una instalación incorrecta del sensor. Incluso pequeñas desviaciones en el ángulo o la altura del sensor pueden generar inexactitudes significativas.
Además, las sombras y reflejos también pueden introducir variabilidad en las mediciones de irradiación. Por eso es importante verificar que los sensores estén correctamente y firmemente montados y seguir las instrucciones indicadas en el Manual de Usuario de SEVEN Sensor.
Asimismo, el ruido eléctrico y los errores de adquisición de datos provenientes de los propios sensores pueden afectar las lecturas. Utilizar equipos de alta calidad, una correcta conexión a tierra y protección contra interferencias electromagnéticas ayudará a garantizar señales más limpias. Consulta el artículo escrito anteriormente sobre La Importancia de la Puesta a Tierra en Piranómetros y Métodos de Puesta a Tierra Adecuados para obtener más detalles.
Al evitar las fuentes de error mencionadas anteriormente, puedes mejorar la precisión de tus mediciones de irradiación, lo que conduce a un monitoreo pre
