Piranómetro de Termopila Clase A

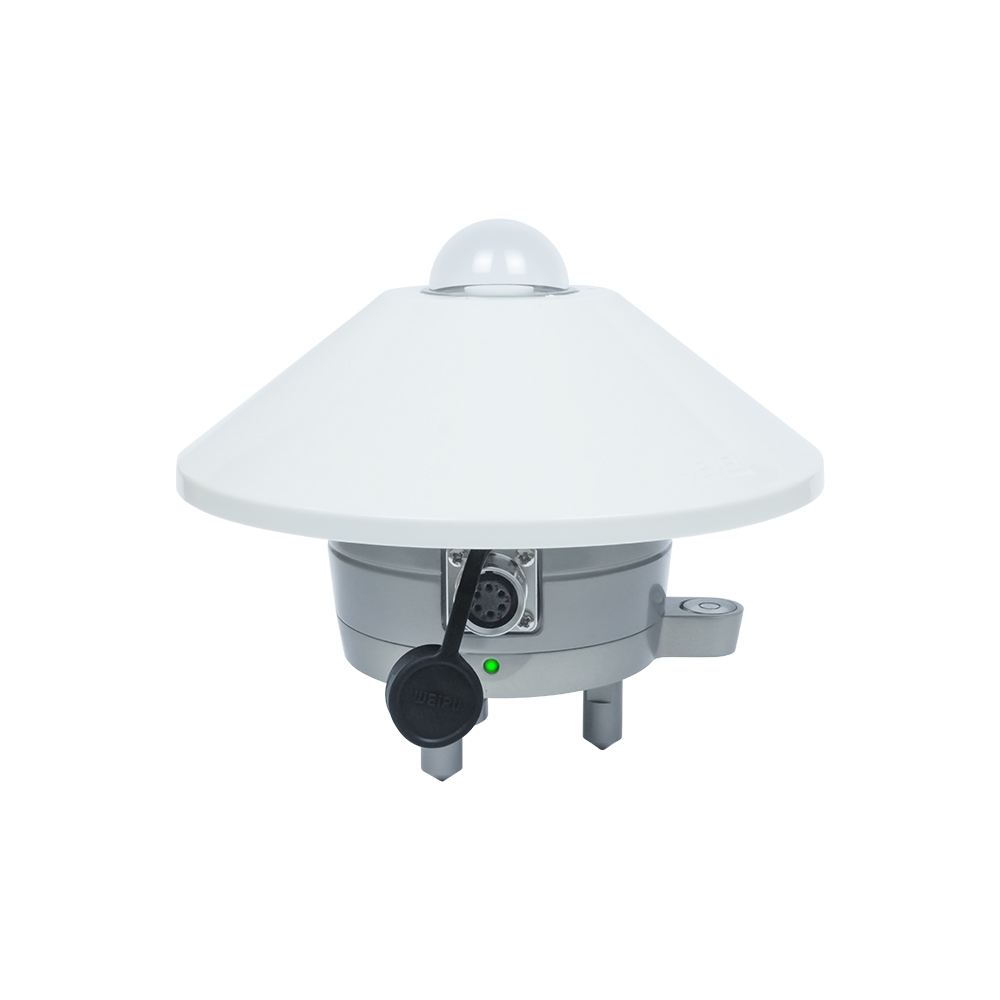

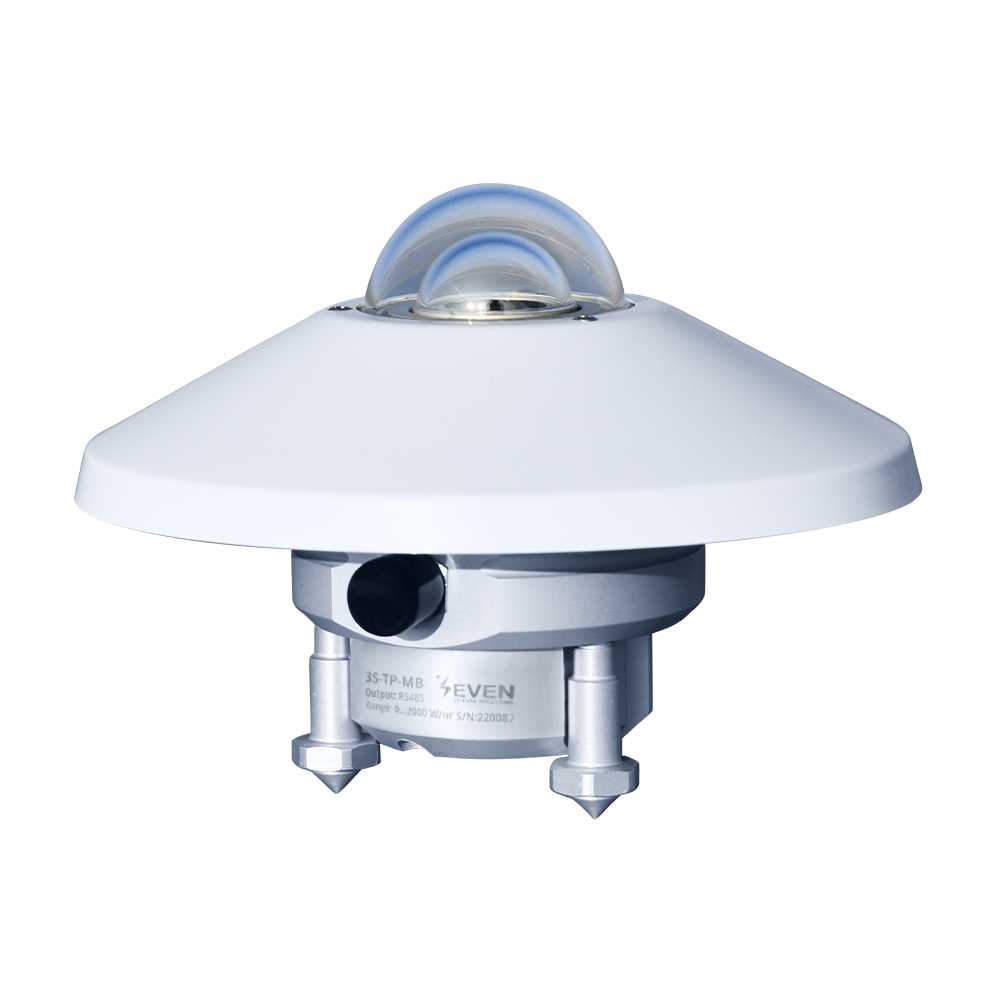

El piranómetro de termopila SEVEN 3S-TP-MB-A está diseñado para cumplir con los estándares ISO 9060:2018 (respuesta rápida, espectralmente plano, Clase A) y IEC 61724-1:2021 Clase A.
Equipado con tecnología de vanguardia en detectores de termopila y difusores, este dispositivo de alta precisión presenta un bajo comportamiento de cero-offset y una estabilidad excepcional, garantizando mediciones altamente precisas de la radiación solar. Su avanzada tecnología lo convierte en una solución ideal para cumplir con los más altos estándares en el monitoreo del rendimiento de los sistemas de energía solar.
El piranómetro SEVEN también incluye un sensor de humedad y dos sensores de temperatura, lo que permite un monitoreo ambiental multiparámetro. Estas funciones adicionales facilitan ajustes precisos y mediciones exactas bajo diversas condiciones.
Los datos medidos de irradiancia, humedad y temperatura se transmiten a registradores de datos y otras unidades receptoras a través de una interfaz serie RS485 con el protocolo Modbus RTU.
Además, SEVEN ofrece piranómetros de Clase B y Clase C bajo solicitud.
DATOS TÉCNICOS
| Código del Artículo | 3S-TP-MB-A |
| Datos Medidos | Irradiancia Horizontal Global (GHI) o Irradiancia POA, Temperatura Interna y de la Carcasa, y Humedad Interna |
| Tipo de Sensor | Termopila |
| Rango espectral (puntos al 50%) | 280 a 3000 nm |
| Rango de Irradiación | 0 – 4000 W/m² |
| Tiempo de respuesta (95%) | 0.5 s (menos de 10 s; según norma ISO9060:2018 Clase A) |
| Desviación cero A – Radiación térmica (200W/m²) | ± 1W/m² (± 7W/m²; según norma ISO9060:2018 Clase A) |
| Desviación cero B – Cambio de temperatura (5K/hr) | ± 1.5 W/m² (± 2W/m²; según norma ISO9060:2018 Clase A) |
| Desviación cero total C – Total de desviaciones cero | ± 3W/m² (± 10W/m²; según norma ISO9060:2018 Clase A) |
| No-estabilidad (variación por año) | < 0.5% (± 0.8%; según norma ISO9060:2018 Clase A) |
| No-linealidad (100 a 1000 W/m²) | ± 0.2% (± 0.5%; según norma ISO9060:2018 Clase A) |
| Respuesta direccional (a 1000W/m² | de 0 a 80°) | ± 10W/m² (± 10W/m²; según la norma ISO9060:2018 Clase A) |
| Error Espectral | ± 0.2% (± 0.5%; según la norma ISO 9060:2018 Clase A) |
| Tiempo de Respuesta (95%) | ± 0.4% (± 1%; según la norma ISO 9060:2018 Clase A) |
| Resolución de Irradiación | 0.1 W/m² |
| Humedad Interna | |
| Rango | 0% a 100% |
| Precisión | ± 1% RH (20…70 %) @ 25°C |
| Resolución | 1% |
| Temperatura Interna | |
| Rango | -40°C a +85°C |
| Precisión | ± 0.1°C (5…60 °C) @ 20…80% RH |
| Resolución | 0.1°C |
| Temperatura de la Carcasa | |
| Rango | -40°C a +85°C |
| Precisión | ± 0.2°C |
| Resolución | 0.1°C |
| Precisión del Nivel de Burbuja | ± 0.1° |
| Ángulo de Visión | 2π sr |
| Salida de Datos | RS485 hasta 38400 Baudios |
| Protocolo de Comunicación | Modbus RTU (Opcional Modbus TCP/IP) |
| Frecuencia de Salida | 1/s |
| Rango de Temperatura de Operación | -40°C a 85°C |
| Fuente de Alimentación | 12 a 30 V DC |
| Consumo de Energía | 20 mA @ 24 V DC |
| Características del Cable | 3x2x0,14 mm² Cable – LI2(ST)C11Y- PUR, resistente a UV y condiciones climáticas |
| Longitud del Cable | 3 m de longitud estándar (Disponible en longitud personalizada) |
| Aislamiento Galvánico | 1000 V entre la fuente de alimentación y el bus RS485 |
| Grado de Protección (IP) | IP 67 |
| Dimensiones | Ø 140 mm x 110 mm |
| Material de la Carcasa del Sensor | Aluminio de Aleación |
| Material del Disco de Sombra | ABS |
| Peso | 0,98 kg |
| Normas | ISO 9060:2018, Fast Response Spectrally Flat Class A (Estándar Secundario) IEC 61724-1:2021, Clase A ISO/TR 9901:1990 ISO 9847 |
