Estación Meteorológica Huawei

LOS SENSORES NECESARIOS EN LA ESTACIÓN METEOROLÓGICA

Foto del Producto	Sensor
	Tipo de Sensor: Sensor de Irradiación Código del Artículo: 3S-IS Detalles del Producto: Sensor de Irradiancia con Salida Modbus RTU – 3S-IS
	Tipo de Sensor: Sensor de Temperatura Ambiente Código del Artículo: 3S-AT-PT1000 Detalles del Producto: Sensor de Temperatura Ambiente-PT1000
	Tipo de Sensor: Sensor de Temperatura del Módulo Código del Artículo: 3S-MT-PT1000 Detalles del Producto: Sensor de Temperatura de Módulo – 3S-MT-PT1000
	Tipo de Sensor: Sensor de Velocidad del Viento Código del Artículo: 3S-WS-PLS-P Detalles del Producto: Sensor Plástico de Velocidad del Viento con Salida de Pulso – 3S-WS-PLS-P
	Tipo de Sensor: Sensor de Dirección del Viento Código del Artículo: 3S-WD-P Detalles del Producto: Sensor Plástico de Dirección del Viento – 3S-WD-P

¿QUÉ SENSORES SUELEN SER INCLUIDOS EN LA ESTACIÓN METEOROLÓGICA HUAWEI?

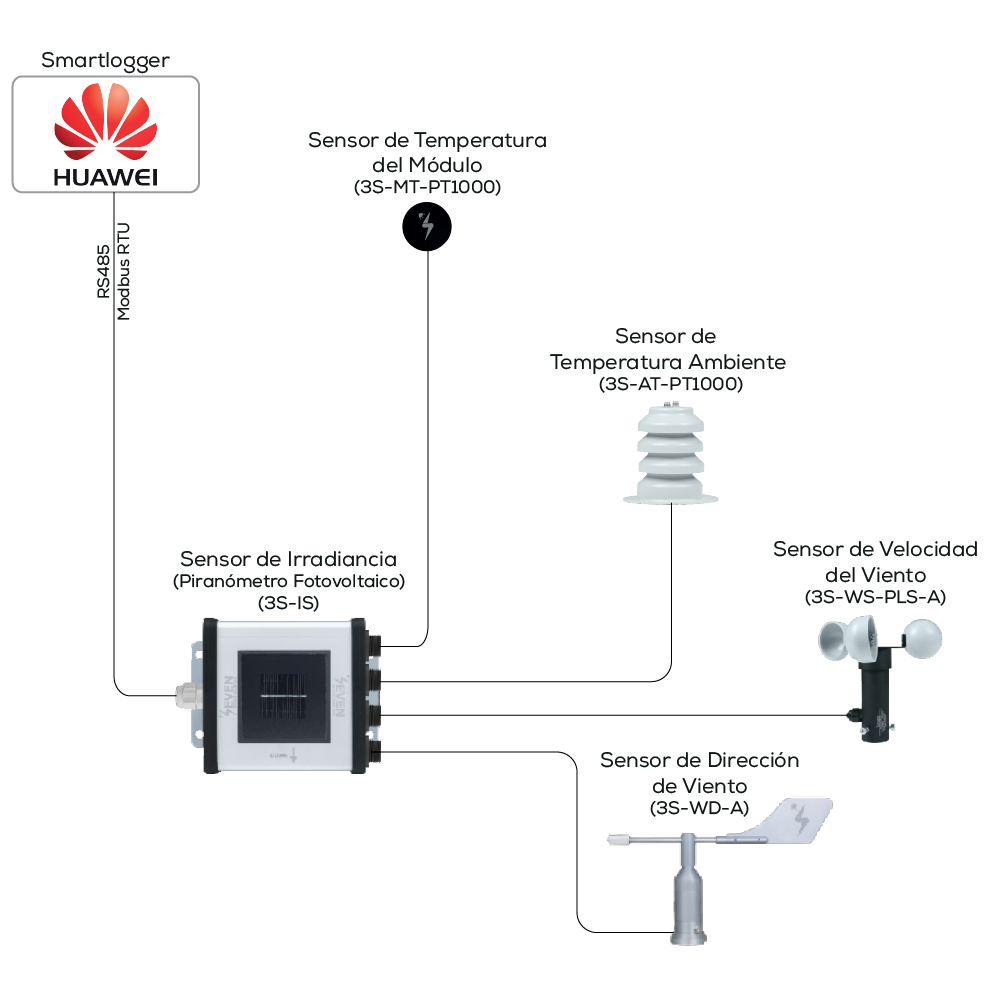

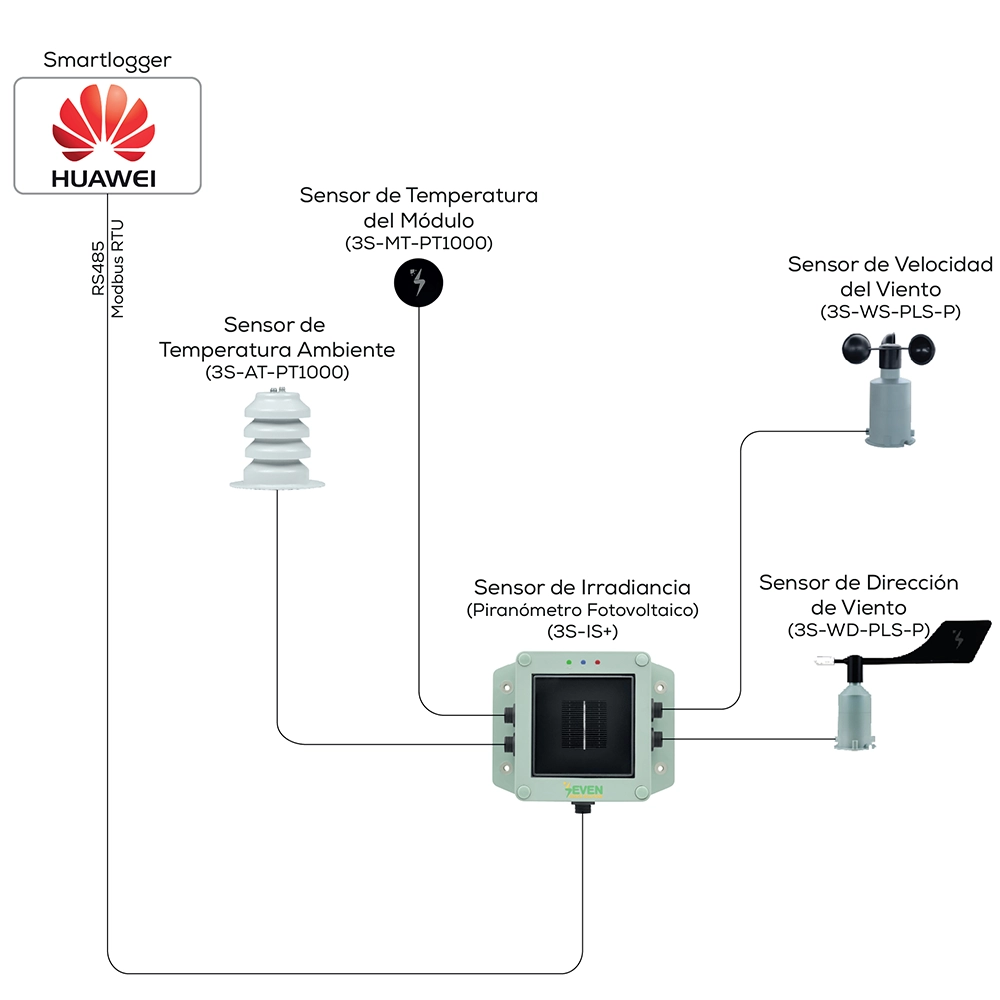

Si usted está usando el SmartLogger1000, SmartLogger3000, etc. de Huawei y quiere datos meteorológicos que pueda usar para el análisis de rendimiento FV, esta estación meteorológica es construida con una simple idea: medir las condiciones del sitio que explican directamente el rendimiento de energía (irradiancia, temperaturas, viento) y enviarlos a Huawei vía RS485 Modbus RTU.

Los sensores que suelen usarse en la estación meteorológica de Huawei son los siguientes:

• Sensor de Irradiancia (Piranómetro FV / Celda de Referencia)
  Mide la irradiancia solar (radiación). Este piranómetro FV es crucial para aplicaciones solares. El sensor de irradiancia de SEVEN fue diseñado como una caja de sensor que incluye un sensor de temperatura de celda interna para proporcionar un valor de irradiancia compensada. También tiene cuatro puertos de entrada para sensores adicionales, y una salida RS485 para la conexión al SmartLogger de Huawei.

• Sensor de Temperatura Ambiente
  Es importante para entender cómo es afectada la producción por la temperatura. Ya que la temperatura del módulo FV puede variar significativamente debido a la temperatura ambiente, este sensor proporciona datos valiosos para el análisis de las plantas FV.

• Sensor de Temperatura de Módulo
  Normalmente es usado para medir la temperatura de la superficie. Es instalado en la parte posterior del panel FV y proporciona información sobre la temperatura del módulo. Monitorizar la temperatura del módulo es importante, ya que es uno de los factores utilizados para calcular el índice de rendimiento (PR).

• Sensor de Velocidad del Viento
  Mide la velocidad del viento y transmite los datos a un SmartLogger de Huawei.

• Sensor de Dirección del Viento
  Usado para determinar la dirección (orientación) del viento.

Además, otros sensores pueden ser conectado a la caja de sensores de irradiancia de SEVEN, como el sensor de humedad, el cual mide la humedad relativa en la planta fotovoltaica.

Ofrecemos apoyo a los clientes de manera global con opciones de envío basadas en las necesidades del destino y del proyecto. Si usted necesita asistencia más allá del envío de hardware, nuestros ingenieros pueden ayudar con la puesta en marcha y verificación (incluyendo servicio a distancia después de la instalación).

¿CÓMO AYUDAN LOS SENSORES EN EL SEGUIMIENTO DEL ÍNDICE DE RENDIMIENTO (PR) EN HUAWEI?

Una vez conectados los sensores al SmartLogger de Huawei, el proceso de seguimiento suele realizarse a través de Enspire y luego a través de NetEco o FusionSolar. Con los datos de irradiancia y temperatura disponibles, el PR y las métricas de eficiencia relacionadas son mucho más fáciles de interpretar porque usted podrá comparar la producción de la planta con las condiciones reales del sitio.

Un ejemplo simple de mundo real:

• Si la energía disminuye, pero también disminuye la irradiancia – es muy probablemente debido al clima
• Si la irradiancia es estable pero la energía disminuye – tiene una señal más fuerte para investigar (ensuciamiento, comportamiento del inversor, sombras, problemas con los cables, etc.)

¿CÓMO SE CONECTA EL SENSOR AL SMARTLOGGER DE HUAWEI?

La estación meteorológica se comunica con un SmartLogger a través de RS485 y Modbus RTU.

El método típico de cableado es:

• RS485 A / Datos (+), RS485 B / Datos (-), y Tierra de Datos RS485 conectado a un puerto COM de SmartLogger
• La caja del sensor funciona con una alimentación DC. Los sensores pueden ser encendidos con 12 – 30 V DC, se recomienda una tensión de 24 V DC.

¿CÓMO PONER EN MARCHA LOS SENSORES EN EL SISTEMA HUAWEI?

Para más detalles, por favor diríjase al video y a la guía que explican paso a paso la puesta en marcha. A continuación, un resumen sobre el proceso:

1. Instale y monte los sensores en la planta FV de acuerdo a las instrucciones en nuestro manual de usuario.
2. Conecte las líneas de comunicación RS485 y cables de alimentación al SmartLogger de Huawei y una fuente de alimentación apropiada.
3. En Enspire, configure los parámetros de comunicación RS485 (ej. Velocidad en baudios, paridad, dirección del dispositivo) y agregue la caja de sensores como dispositivo
4. Configure los parámetros que serán monitorizados usando las direcciones de registro proporcionadas en nuestros mapas Modbus.

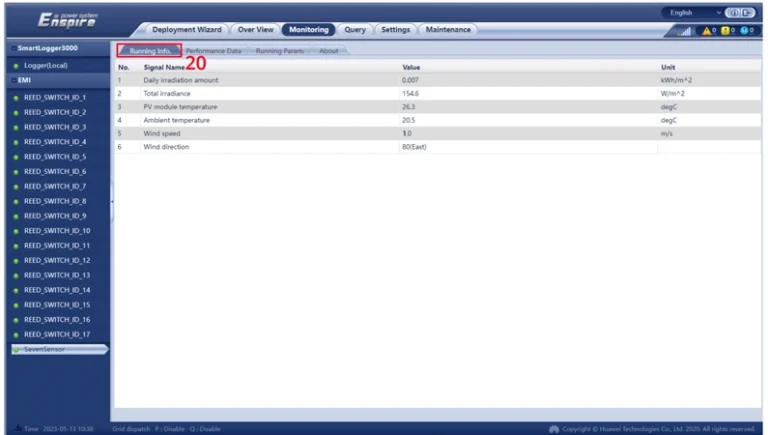

5. Verifique las mediciones en tiempo real en SmartLogger Running Info, luego confirme que los datos sean visibles en FusionSolar / NetEco.

Si lo prefiere, nuestros ingenieros pueden ofrecer servicio de puesta en marcha a distancia después de la instalación.

¿CUÁLES MODELOS DEL SENSOR DE IRRADIANCIA SON COMPATIBLES CON LOS SMARTLOGGERS DE HUAWEI?

Los modelos a continuación son compatibles con los SmartLoggers de Huawei.
