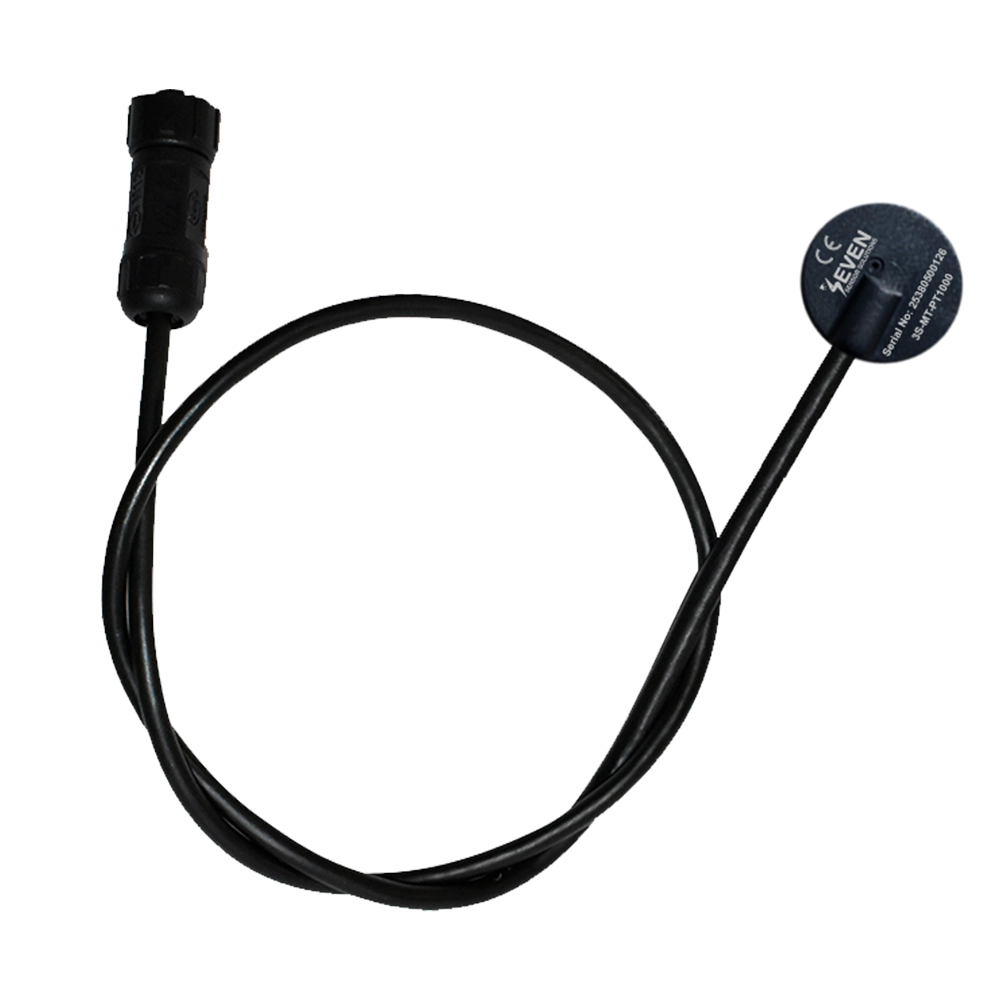

Sensor de Temperatura de Módulo – 3S-MT-PT1000

¿QUÉ ES UN SENSOR DE TEMPERATURA DE MÓDULO?

La temperatura del módulo es un factor importante que influencia el funcionamiento general en el campo de plantas de energía solar. Utiliza una sonda PT1000, y mide la temperatura en la parte posterior de los paneles solares en grados Celsius (°C).

Esta medida es crítica porque los paneles fotovoltaicos producen electricidad cuando son expuestos a radiación solar, pero también generan calor. Esto significa que una parte de esta radiación es convertida en energía eléctrica, mientras el resto es liberada como calor, aumentando la temperatura de las celdas FV. Con el aumento de la temperatura de la celda, la corriente de cortocircuito del módulo también aumenta, pero su voltaje de circuito abierto disminuye, lo que resulta en una disminución de eficiencia eléctrica. Por esto, monitorizar la temperatura del panel es vital para la monitorización y el manejo de las pérdidas de eficiencia.

¿CUÁL ES EL PRINCIPIO DE FUNCIONAMIENTO DEL SENSOR DE TEMPERATURA DE MÓDULO? ¿CUÁLES SON LAS ESPECIFICACIONES TÉCNICAS DEL SENSOR DE TEMPERATURA DE MÓDULO?

La unidad es un transmisor que mide temperatura con una salida de sensor PT1000, específicamente diseñado para monitorizar la temperatura de la parte posterior del módulo FV. Los valores medidos son proporcionados como señales de resistencia óhmica de acuerdo a las características PT1000. El transmisor permite conexión a los modelos de sensor de irradiancia y cajas de sensor SEVEN vía un conector de 5 pines con clasificación IP67, asegurando protección ambiental y operación confiable en condiciones al aire libre. Además, la salida PT1000 puede ser conectada directamente con los procesadores de datos, sistemas de monitorización u otros dispositivos de adquisición con canales de entrada de resistencia compatibles.

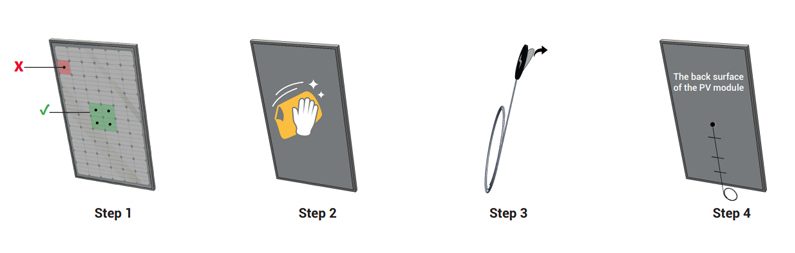

¿CÓMO DEBE SER INSTALADO EL SENSOR DE TEMPERATURA DEL MÓDULO?

De acuerdo a IEC 61724-1:2021, “el sensor de temperatura del módulo debe ser posicionado en el centro de una celda cercana al punto medio del módulo, evitando los límites de la celda.”

Esto significa que el sensor de temperatura de módulo debe ser instalado en un punto medio exacto de la parte posterior del módulo FV. El sensor debe ser posicionado en el centro de la celda más cercana al punto medio, asegurando que no traspase los límites de la celda.  Además, el área de instalación debe estar completamente seca y libre de contaminantes para garantizar mediciones correctas y fijado seguro. Restos de humedad en los módulos FV durante los meses de invierno pueden impedir que el sensor de temperatura de módulo se adhiera.

¿CUÁLES SON LAS VENTAJAS DEL SENSOR DE TEMPERATURA DE MÓDULO?

En sistemas fotovoltaicos (FV), los sensores de temperatura de módulo son esenciales porque garantizan una eficiencia óptima, protegen contra el sobrecalentamiento y permiten la adaptación a diferentes climas. A continuación, un resumen sobre su importancia:

Cálculo del PR: la temperatura del módulo debe ser medida correctamente para poder calcular el índice de rendimiento (PR). Un sensor de temperatura de módulo es necesario ya que la temperatura tiene un efecto directo en la potencia eléctrica generada y los datos de temperatura exactos son necesarios para cálculos de PR.

Protección contra sobrecalentamiento: el calor excesivo reduce la eficiencia y puede causar daños a largo plazo a los paneles FV. Al proporcionar datos de temperatura en tiempo real, los sensores permiten que los sistemas de control activen las estrategias de enfriado o ajusten la inclinación del panel para mitigar el sobrecalentamiento. Esto no solo protege el sistema, sino que también aumenta la sustentabilidad, extiende la visa útil y reduce costos de mantenimiento.

Adaptabilidad a diferentes climas: los módulos FV operan bajo condiciones ambientales que cambian continuamente, bajo influencia de variaciones climáticas. Los sensores de temperatura permiten que el sistema responda de manera dinámica, optimizando el rendimiento de los sensores bajo diferentes condiciones para maximizar el rendimiento energético.

¿POR QUÉ SEVEN SENSOR SOLUTIONS?

Los productos SEVEN son construidos con componentes confiables y de alta calidad para proporcionar datos meteorológicos precisos en áreas ambientales e industriales. Una ventaja clase del sensor de temperatura de módulo es su diseño, el cual replica la estructura de la parte posterior de módulo FV. Esto asegura que el sensor y el módulo FV presente un comportamiento similar de transferencia de calor – un requisito esencial para la medición correcta.

El sensor está diseñado específicamente para cumplir con los requerimientos de los sistemas de monitorización de plantas fotovoltaicas, de acuerdo a IEC 60751:2022 e IEC 61724-1:2021 Anexo B. Por ejemplo, en IEC 61724-1:2021, Sección 9.1 se especifica que, para los módulos bifaciales, los sensores de temperatura posterior y los cables no deben oscurecer más del 10% del área de alguna celda, y el cableado debe ser posicionado entre celdas en la mayor medida posible. Adicionalmente, los sensores de temperatura deben proporcionar medidas con una resolución ≤ 0.1 °C y una incertidumbre ±1 °C o mejor.

El sensor de temperatura de módulo 3S-MT de SEVEN satisface totalmente estos requerimientos. Nuestro sensor de temperatura de módulo brinda una resolución de ≤ 0.1 °C con una incertidumbre ±1 °C, totalmente compatible con la normativa IEC.
