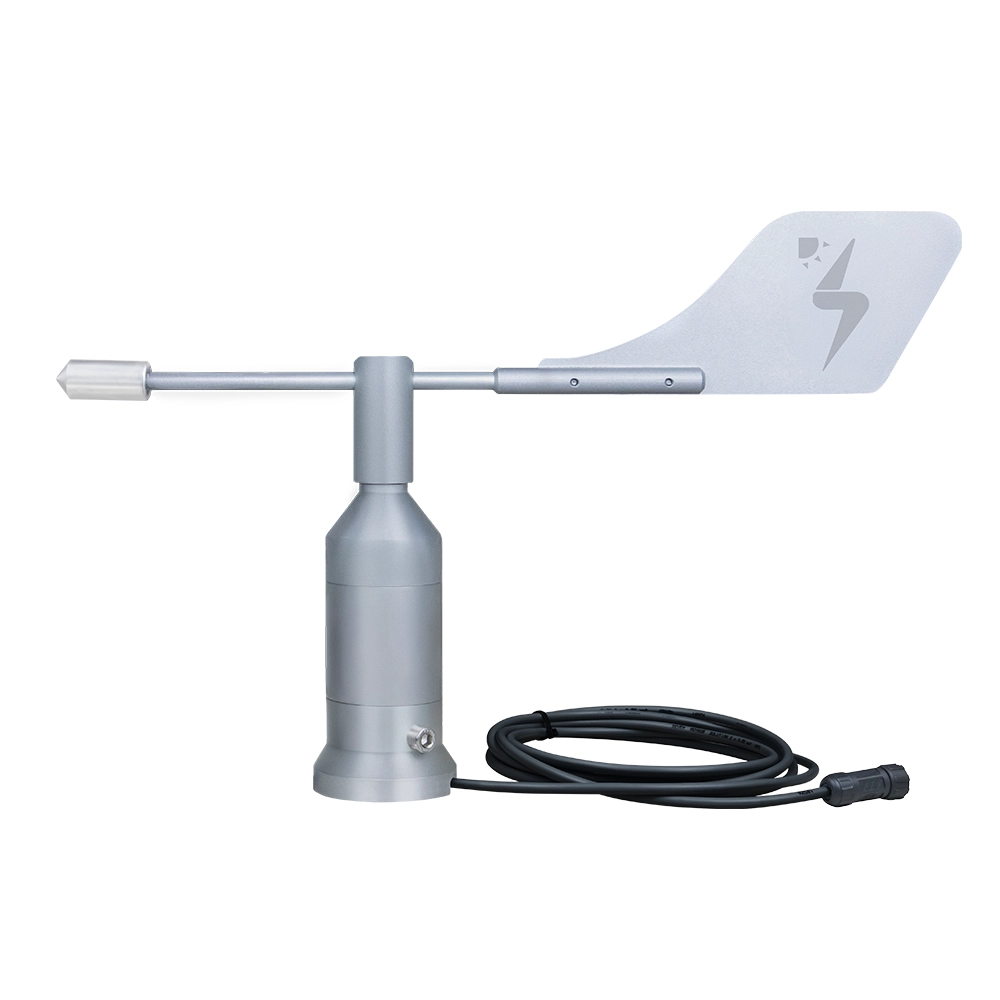

Sensor de Aluminio de Dirección del Viento – 3S-WD-A
El sensor de dirección del viento es un dispositivo meteorológico de uso profesional diseñado para medir la dirección horizontal del viento. Utiliza un sensor de posición con efecto Hall para detectar cambios en la dirección del viento y convertirlos en una señal. Los datos que se miden son transmitidos como señal analógica (0 – 3.3 V). Este sensor puede ser conectado a los modelos de sensor de irradiancia, caja de sensores y estación meteorológica compacta de SEVEN usando un conector de pin.
ESPECIFICACIONES TÉCNICAS DEL SENSOR de Dirección del Viento
| Código de Artículo | 3S-WD-A |
| Tipo de Sensor | Sensor de posición con efecto Hall accionado por veletas |
| Rango de Medición | 0-359° |
| Precisión | ±1% del valor de medición |
| Resolución | 0.1° |
| Velocidad de Inicio | 1 m/s |
| Salida de Datos | Analógica (0 V – 3.3 V) |
| Características y Longitud del Cable | Cable LI2YC11Y-TP de 2m 2x2x0,22 mm², resistente a la intemperie y a rayos UV |
| Espectro de Temperatura de Funcionamiento | -40°C … +85°C (Ice free) |
| Dimensiones | Ø: 305 mm x 185 mm |
| Peso | 0.31 kg |
| Clasificación IP | IP 54 |
| Material de la Cubierta | Aluminio |
| Material de la Veleta | Aluminio |
| Método de Montaje | Montaje en Tubería o en Suelo |
| Norma | Compatible con IEC 61724-1:2021 |

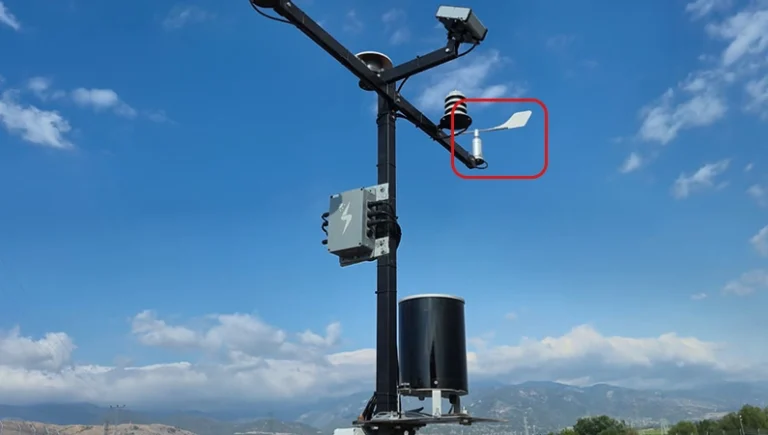

Es importante recordar que, de acuerdo a la ubicación y las circunstancias, las celdas solares pueden ser ajustadas en ángulos de inclinación específicos (ángulos a la tierra) para poder maximizar su efectividad. En consecuencia, las variaciones en el coeficiente de convección también son causadas por el viento que recibe la planta desde diferentes ángulos y orientaciones. Esto es porque los vientos de diferentes direcciones tienen distintas características en diferentes sitios, por lo que el área de efectividad cambia de acuerdo a la dirección del viento. Por esto, los sensores de dirección del viento de SEVEN son cruciales para la supervisión de plantas de energía donde las diferentes direcciones del viento tienen un efecto importante.
El sensor de aluminio de dirección del viento es una herramienta meteorológica de nivel profesional utilizado para determinar la dirección horizontal del viento. Detecta y transforma los cambios en la dirección del viento en una señal utilizando un sensor de posición efecto Hall. La señal de salida analógica (0 – 3.3V) es usada para transmitir los datos medidos. El conector de pin permite que este modelo sea conectado al sensor de irradiancia, la caja de sensores y la estación meteorológica de SEVEN.
¿CÓMO INSTALAR EL SENSOR?
Antes de iniciar la instalación, se recomienda que el sistema sea puesto en marcha a nivel del suelo para verificar que cada parte funcione de manera correcta. El concepto Plug&Run forma parte del diseño del Sensor de Dirección del Viento 3S-WD. Este diseño reduce las posibilidades de cometer errores y simplifica el montaje. A continuación, se explican los dos tipos de instalación disponibles para este sensor.

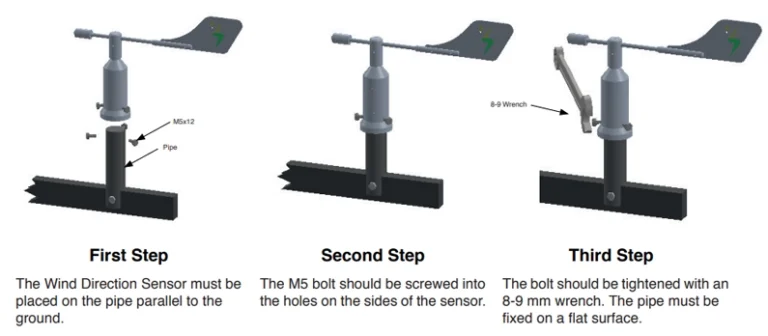

Montaje en Tubería:
Primer paso: coloque el sensor de dirección del viento en la tubería de manera paralela al suelo.
Segundo paso: atornille el perno M5 en los agujeros que se encuentran a cada lado del sensor.
Tercer paso: el perno debe ser ajustado con una llave inglesa 8-9mm. La tubería debe estar fijada a una superficie plana.

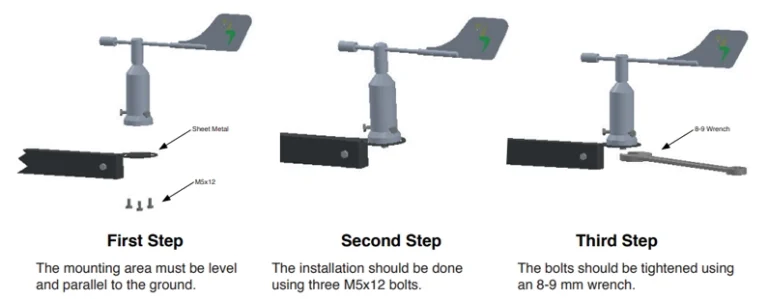

Montaje en Suelo:
Primer paso: el área donde se realizará la instalación debe estar nivelada y paralela al suelo.
Segundo paso: la instalación debe ser hecha usando tres pernos M5x12.
Tercer paso: los pernos deben ser ajustados con una llave inglesa de 8-9mm.
VENTAJAS DEL SENSOR DE ALUMINIO DE DIRECCIÓN DEL VIENTO
Proporciona datos precisos de la dirección del viento con muy pocas variaciones, lo que garantiza que estos datos sean confiables.
Gracias a su estructura de aluminio anodizado, resistente al agua marina, el sensor cuenta con un diseño que proporciona una alta durabilidad en exteriores.
Hecho para resistir polvo, vientos fuertes y otras condiciones, este dispositivo ofrece una larga vida útil y requiere poco mantenimiento.
Ofrece la mejor relación calidad-precio para las áreas de uso ambiental e industrial, como las plantas fotovoltaicas.
Puede integrarse fácilmente con sistemas SCADA, procesadores de datos, inversores y la mayoría de configuraciones industriales.
PREGUNTAS FRECUENTES
¿Con qué normativa cumple el sensor?
El modelo 3S-WD-A es compatible con la norma IEC 61724-1:2021, lo que asegura su eficiencia en la monitorización de plantas FV.
¿Cómo configurar el sensor?
Siga nuestro manual de usuario:
Manual de Usuario
¿El sensor incluye un cable?
El sensor es entregado con un cable LI2YC11Y-TP de 2m 2x2x0,22 mm², el cual es resistente a la intemperie y a rayos UV. Se pueden ofrecer otras longitudes si el cliente lo solicita.
¿Cómo se realiza el montaje del 3S-WD-A?
Se encuentra disponible el montaje en tubería y el montaje en suelo.
¿Cuál es el periodo de garantía?
Todos los sensores 3S-WD-A cuentan con una garantía de 2 años para cubrir defectos en el material y errores de mano de obra.
¿Cuánto tiempo toma la entrega?
Órdenes pequeñas: aprox. 1 – 2 semanas
Órdenes grandes (100 piezas): aprox. 4 - 5 semanas
¿A qué precio se encuentra disponible el sensor de aluminio de dirección del viento?
El precio del sensor oscila entre los 195 y los 350 EUR.
