Bulut Sensörü

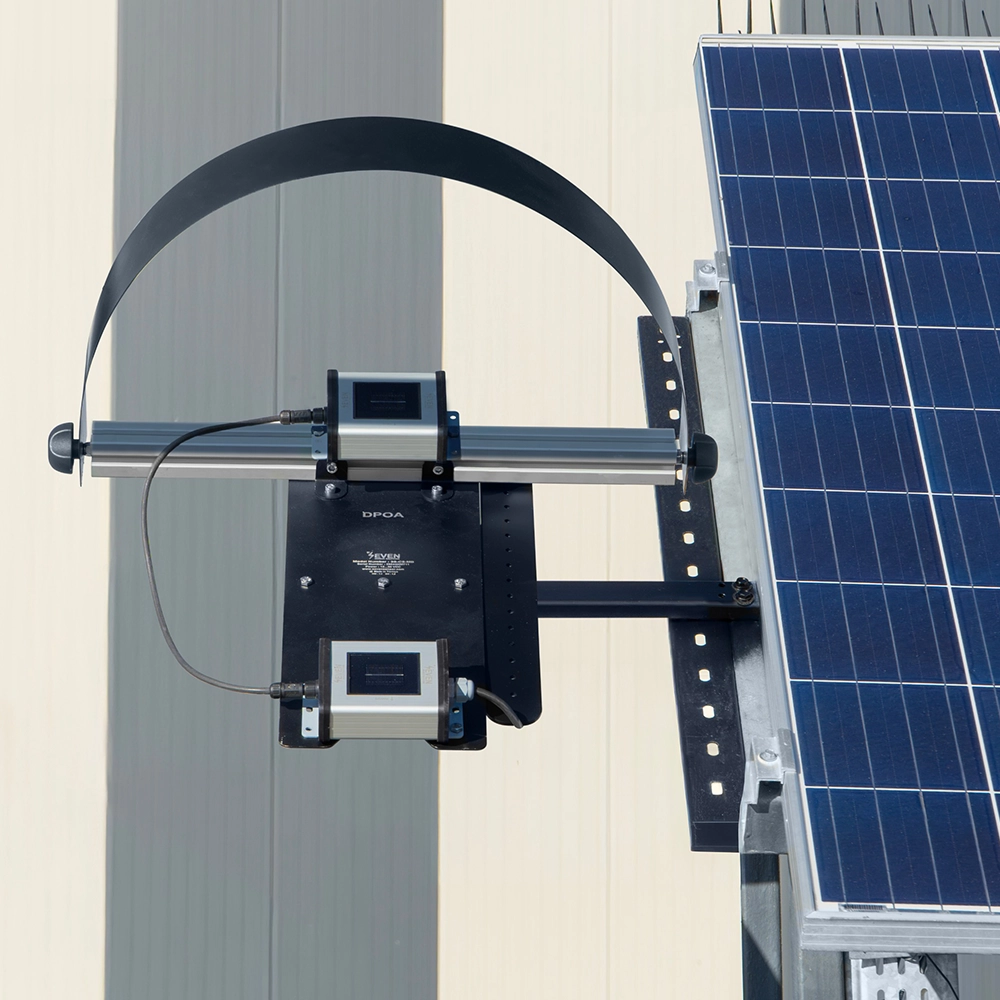

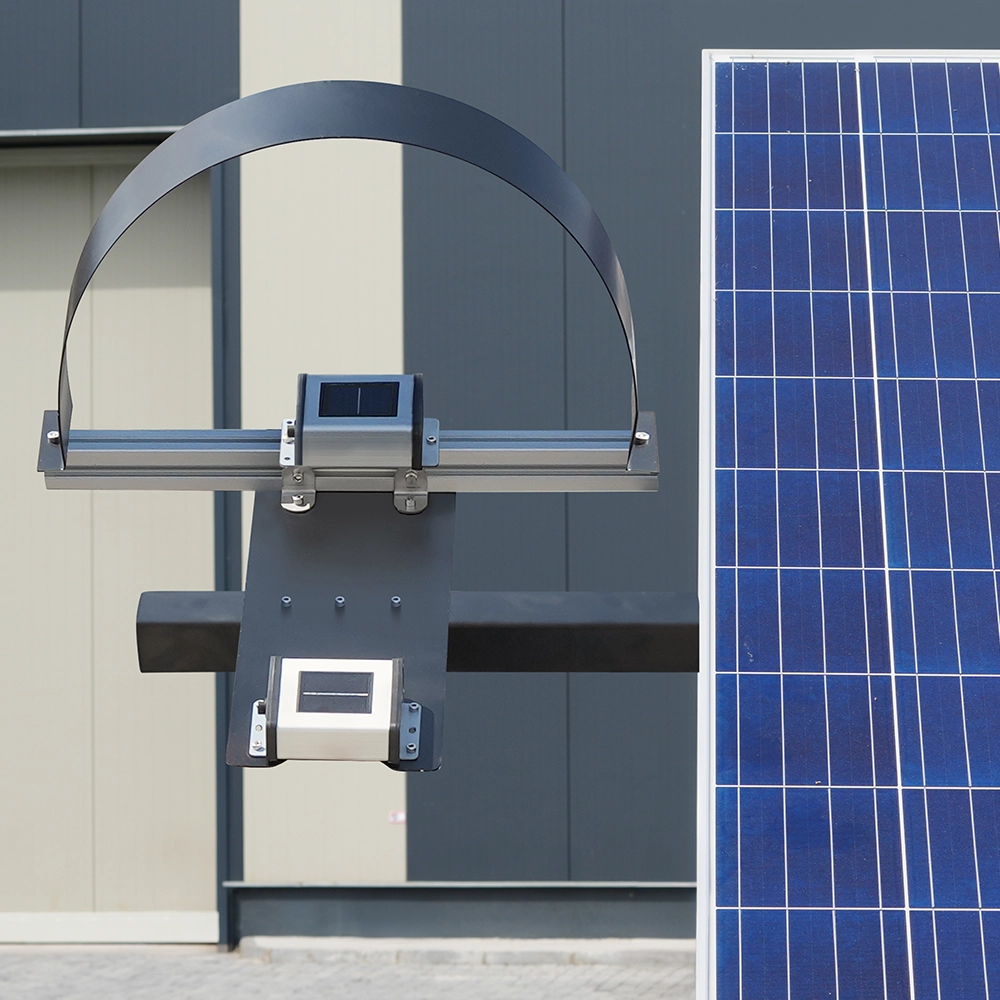

SEVEN Bulut Sensörü, ticari ve endüstriyel fotovoltaik (PV) tesislerde, gökyüzünü kaplayan bulutluluk oranını ölçmek amacıyla geliştirilmiş özel bir sensördür. Gökyüzündeki bulutluk örtüsünün oranı tespit edilerek, panellerin sabit bir düzlemde mi yoksa güneşin konumuna göre yönlendirilmiş şekilde mi konumlandırılması gerektiğine dair analiz yapılmasına olanak tanır. Bu sayede kullanıcılar, bulutluluk oranına göre gerekli önlemleri alarak enerji verimliliğini artırabilir.

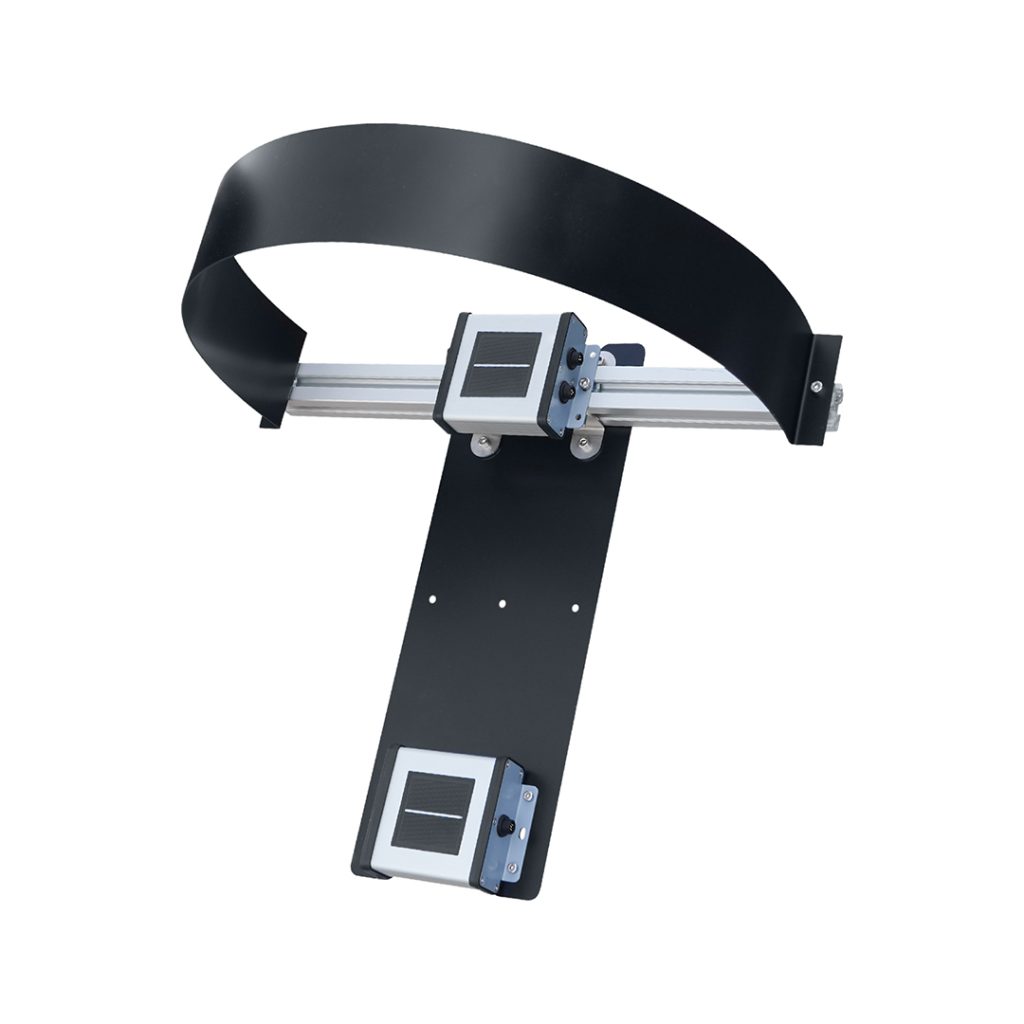

SEVEN Bulut Sensörü; biri sürekli gölgede, diğeri ise sürekli açıkta kalacak şekilde yerleştirilmiş iki adet Işınım Sensörü, bir gölge bandı, bir montaj plakası ve bir montaj profilinden oluşmaktadır.
Sensörün ölçüm prensibine göre, bir Işınım Sensörü gölge bandı ile sürekli gölgede bırakılarak IEC61724 standardına göre Dağınık (Difüz) Işınımı, bir Işınım Sensörü hiçbir zaman gölgede kalmayacak şekilde montajlanarak IEC61724 standardına göre Panel Düzlemindeki Işınımı(POA) ölçerek, ölçülen ışınım değerlerinden oranla bulutun gökyüzünü kaplama oranı (Bulutluluk Oranı) hesaplanmaktadır.
Ölçülen Işınım ve bulutluluk oranı verileri, Modbus RTU protokolü ile seri RS485 arayüzü üzerinden veri kaydedicilere ve alıcı birimlere iletilir.
Ölçülen Verilerin Tanımı:
1)Düzlemsel Işınım Değeri (POA): Fotovoltaik panellerin düzlemine gelen direkt, dağınık ve yansıyan ışınımların toplamıdır.
2)Dağınık (Difüz) Işınım: Güneş ışınlarının atmosferdeki bulutlar gibi engeller nedeniyle saçılarak fotovoltaik panel düzlemine dolaylı yoldan ulaşmasıyla oluşan ışınımdır.
3)Direkt Işınım: Fotovoltaik Panellerin düzlemine güneşten direkt gelen ışınımlardır.
4)Bulutluluk Oranı: Dağınık Işınımın Düzlemsel Işınıma oranıdır. Anlık ve Günlük Ortalama Bulutluluk Oranları hesaplanmaktadır.
TEKNİK BİLGİLER
| Ürün Kodu | 3S-CS-MB |
| Ölçülen Veri | Düzlemsel Işınım (POA), Panel Açısındaki Dağınık (Difüz) Işınım, Panel Açısındaki Direkt Işınım, Bulutluluk Oranı |
| Bulutluluk Oran Aralığı | 0 … 100% |
| Bulutluluk Oran Çözünürlüğü | 5% |
| Çıkış Hızı | 1/s |
| Veri Çıkışı | 38400 baud’a kadar RS485 |
| Haberleşme Protokolü | Modbus RTU |
| Güç Kaynağı | 12 … 30 V DC |
| Güç Tüketimi | 25 mA max @ 24 V DC |
| Kablo Uzunluğu ve Özellikleri | 3 metre 3x2x0.22mm, 24 AWG (UV ve Hava Koşullarına Dayanıklı) |
| Galvanik İzolasyon | Güç Kaynağı ve RS485 Veri Yolu Arasında 1000 V |
| Çalışma Sıcaklık Aralığı | -40°C … +85°C |
| Çalışma Nem Aralığı | 0 … 100%RH |
| Boyutlar | 550 mm x 500 mm x 310 mm (W x L x H) |
| Sensör Ağırlık | 4.2 kg |
| IP Sınıfı | IP54 (Opsiyonel IP 65, IP 68) |
| Ağırlık | Aluminum |
| Gölgeleme Halkası Malzemesi | FBE Epoksi Kaplamalı Çelik |
| Standart | IEC 61724-1:2021 ve IEC 60904 |
| Kalibrasyon | Her bir sensör, Almanya’daki ISFH Enstitüsü tarafından kalibre edilmiş bir referans hücre kullanılarak IEC 60904-2 ve IEC 60904-4 standartlarına göre AAA Sınıfı Güneş Similatörü altında kalibre edilir. |
| Menşei | TÜRKİYE |
