Hava gözlem istasyonunuzda bulunması gereken sensörler

Ürün Fotoğrafı Sensör Türü Ürün Kodu Ürün Açıklaması
isinim-sensoru-modbus-rtu-cikisli Işınım Sensörü 3S-IS Işınım Sensörü – Modbus RTU Çıkışlı
ortam-sicaklik-sensoru-18b20 Ortam Sıcaklık Sensörü 3S-AT-18B20 Ortam Sıcaklık Sensörü – 18B20
module-temperature-sensor-18b20 Panel Sıcaklık Sensörü 3S-MT-18B20 Panel Sıcaklık Sensörü – 18B20
ruzgar-hizi-sensoru Rüzgar Hızı Sensörü 3S-WS-PLS-P Rüzgar Hızı Sensörü: 3S-WS-PLS-P
wind-direction-sensor-with-analog-output-1 Rüzgar Yönü Sensörü 3S-WD-I Rüzgar Yönü Sensörü: 3S-WD-I

Büyük bir invertör üreticisi olan Huawei,son dört yıldır dünyada en fazla invertör satan marka olmuştur. Aynı zamanda Neteco programı ile PV invertörleri için tesisin toplam üretiminin izlenmesi hizmetini sunar.Bu sistem hava gözlem istasyonlarının yardımıyla tesisin performans oranının görüntülenmesini sağlar.

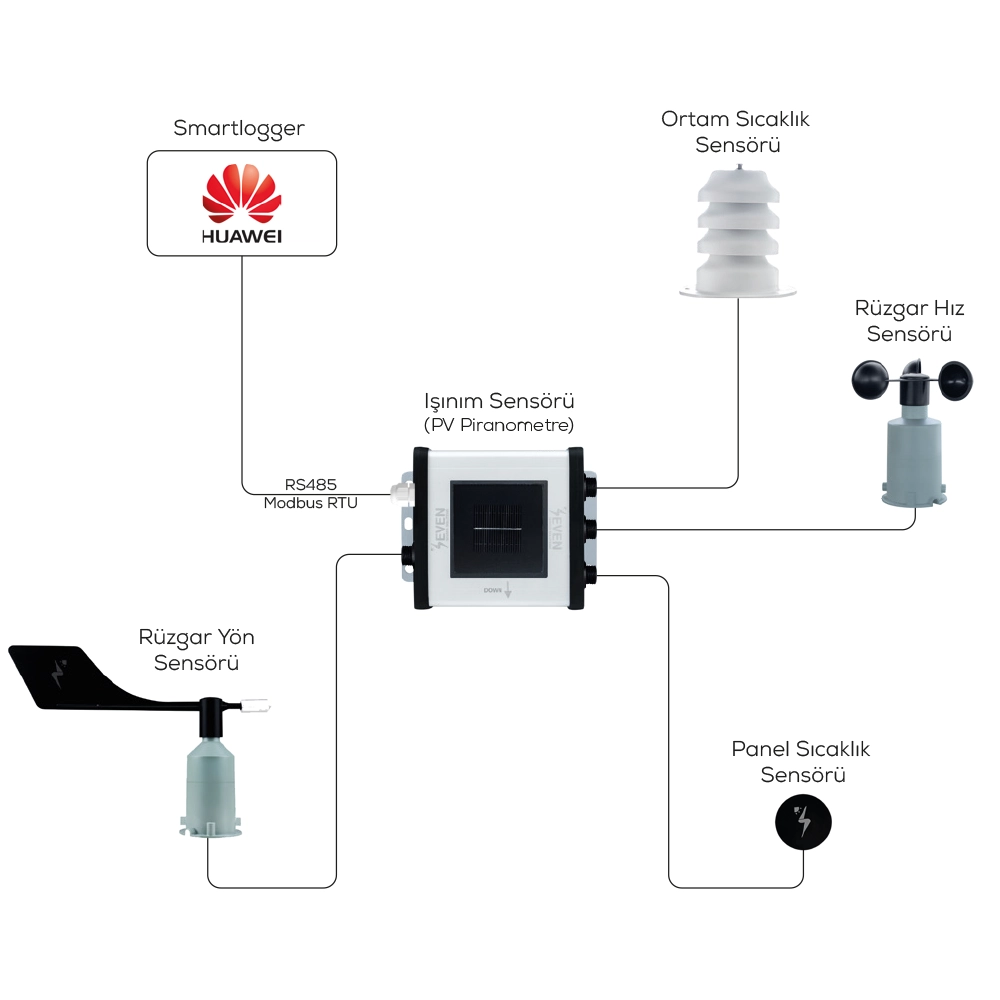

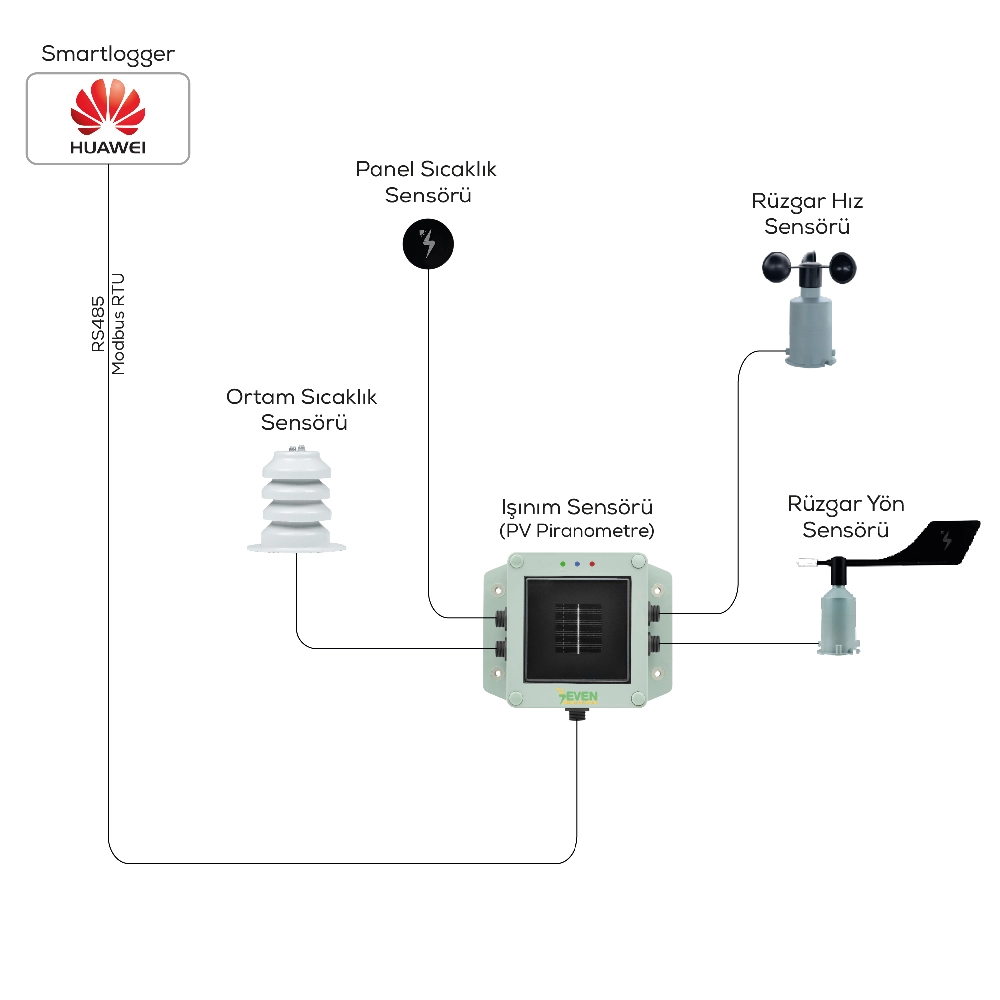

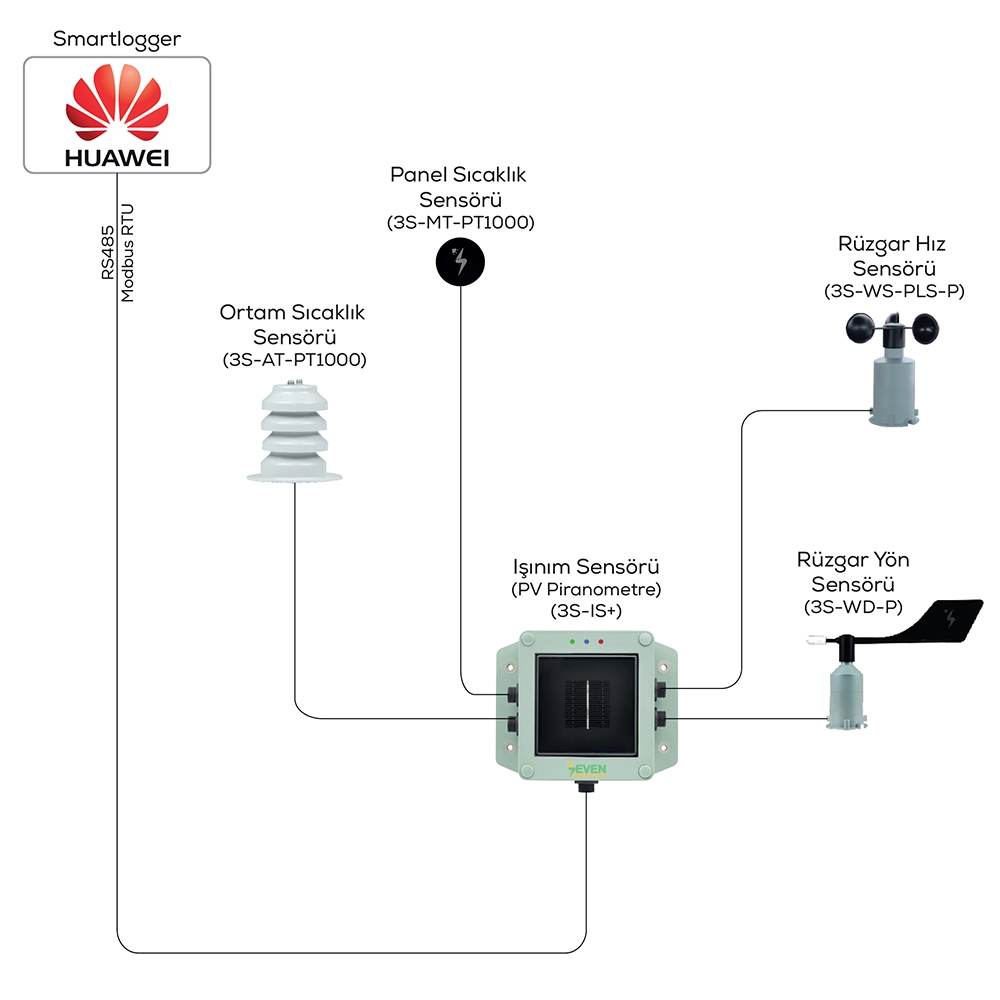

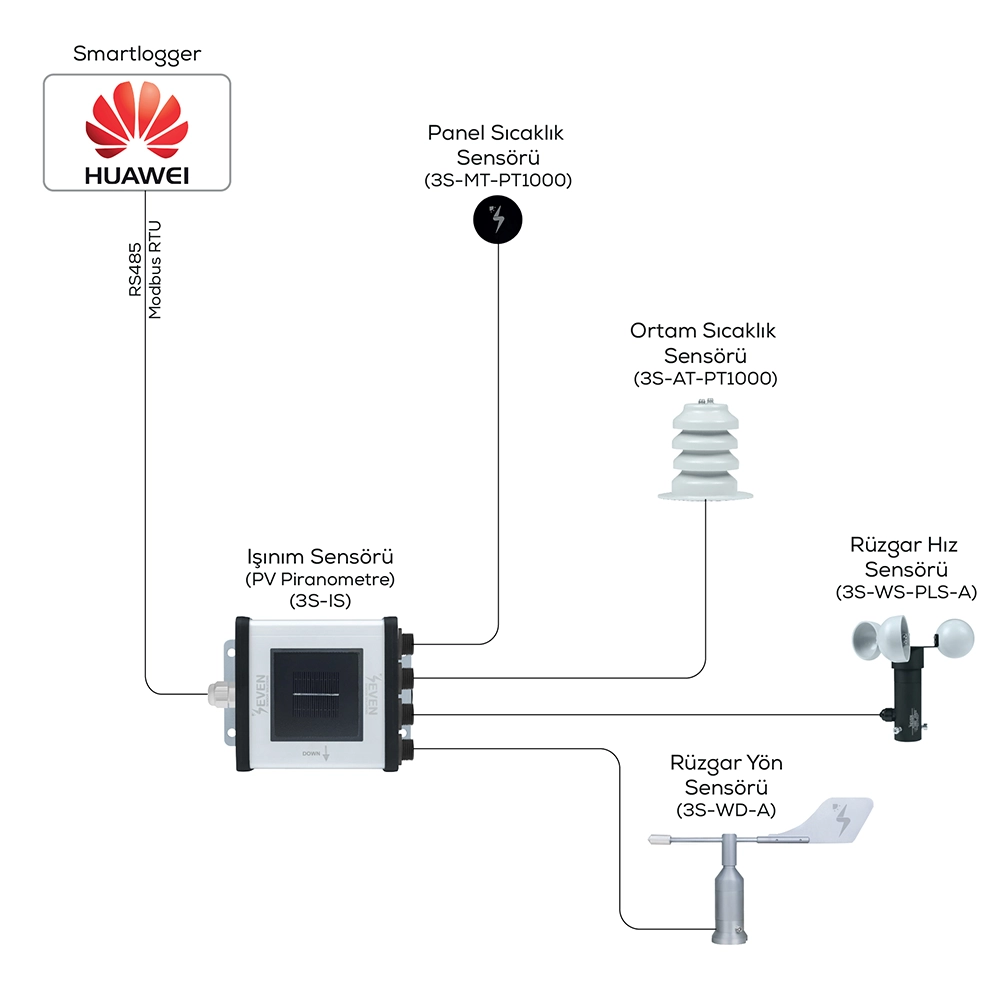

Huawei Hava Gözlem İstasyonu’nun , SmartLogger’larla uyumlu çalışması gerekir. Sensörler, sahada verileri toplar ve Modbus RTU protokolü ile RS485 üzerinden tek kablo ile SmartLogger’a gönderir.Bu şekilde her bir sensörün ayrı ayrı bağlanması yerine tek kablo ile sensör kutusuna bağlanması da maliyeti oldukça azaltan bir durumdur.

Seven Sensör, Huawei ile uyumlu hava gözlem istasyonu üreticisidir. Bu istasyon tesisin performansını ölçmek için çeşitli sensörler içerir.Bu sensörler;

Işınım Sensörü: Güneşten gelen ışınım değerini W/m2 cinsinden ölçmek için kullanılır. PV Piranometre olarak da adlandırılan ışınım sensörü, yüksek ölçüm hassasiyeti nedeniyle Referans Hücresi olarak kullanılır. Güneş enerjisi uygulamalarında saha ışınım değerinin elde edilmesi için PV Piranometrenin kullanılması tek çözümdür.

Ortam Sıcaklık Sensörü: Bu sensör ortam sıcaklık değerini santigrad (°C) cinsinden gösterir. Ortam sıcaklık sensörü, üretimin sıcaklıktan nasıl etkilendiğini görmek için önemlidir. Ayrıca panelde oluşan sıcaklık, ortam sıcaklığına göre önemli ölçüde farklılık gösterebilir, bu nedenle bu sensör analiz yapılabilmesi için sıcaklık verisi ölçer.

Panel Sıcaklık Sensörü: Panelin sıcaklık değerini(°C) cinsinden ölçer. Genellikle yüzeylerin sıcaklığını ölçmek için kullanılır. PV panelin en alt yüzeyinde bulunur ve modül sıcaklığını algılar. Sıcaklığın izlenmesiyle oluşabilecek perfomans kaybı panel üreticilerinin teknik dökümanlarındaki panel üretimi sıcaklık ilişkisi grafiğinden yararlanılarak hesaplanabilir.

Aşağıdaki grafiklerde panellerin voltaj ve güç üretimlerinin sıcaklığa bağlı değişimi gösterilmiştir.

panel-sicaklik-sensoru

ortam-sicaklik-sensoru

Rüzgar Hızı Sensörü: Rüzgar hızını ölçmek için kullanılan bir cihazdır ve elde edilen verileri Huawei Smartlogger’a gönderir.

Rüzgar Yönü Sensörü: GES projelerinde rüzgar yönünün ölçülmesini sağlayan rüzgâr yön bilgisini elektriksel sinyale çeviren analog çıkış sinyaline sahip sensördür.

Bunların dışında nem sensörü, basınç ve yağmur sensörü de isteğe bağlı olarak Huawei Hava Gözlem İstasyonu’na bağlanabilir.Bu sensörler tesisin performansını ölçerek yüzde kaç performansla çalıştığını gösterir.Yani herhangi bir iyileştirmeye gerek olup olmadığının da anlaşılmasına olanak sağlar. Eğer tesis %85 oranının altında çalışıyor ise tesiste bir sorun var anlamına gelir .Bu durumda panellerin,invertörlerin,iletim hatlarının kontrolü gerekir.

Huawei Hava Gözlem İstasyonu size tesisteki hatanın ne olduğunu söyleyemez ama tesiste bir hata olup olmadığını gösterir.Eğer bu istasyon tesisinizde yok ise tesiste bir hata olup olmadığını anlayamazsınız.

Huawei Hava Gözlem İstasyonu İçin Neteco ve Enspire Kurulumu

neteco

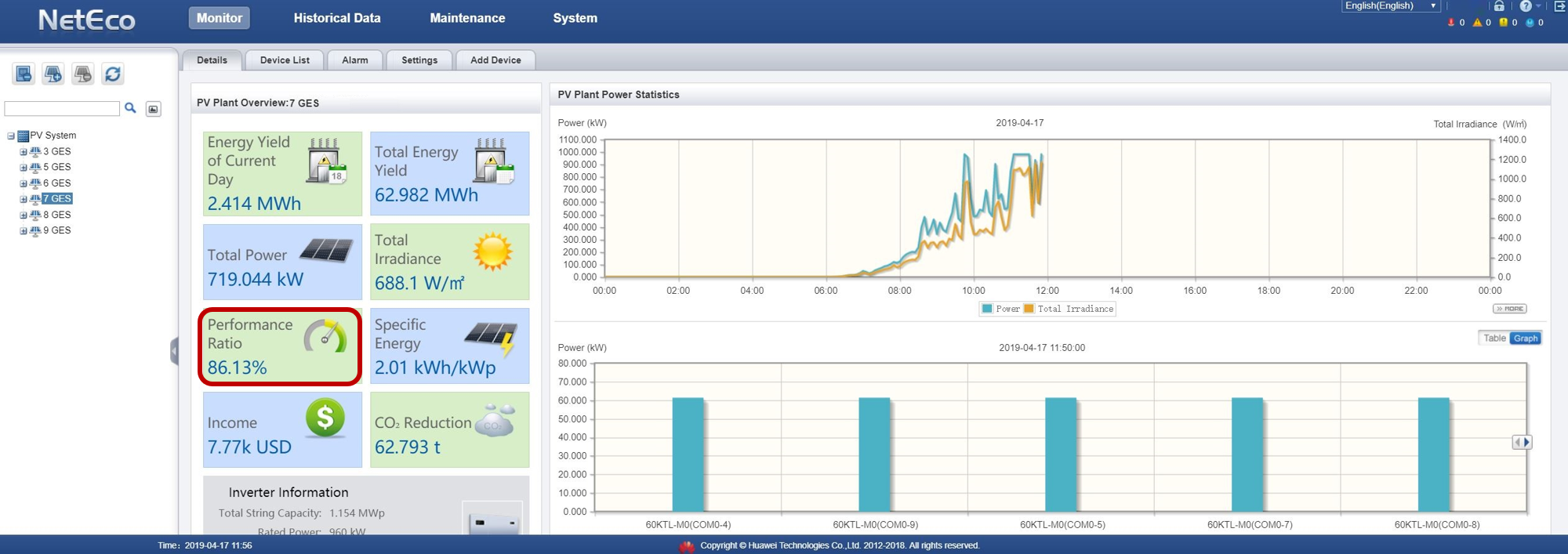

Huawei Hava Gözlem İstasyonu Enspire ve NetEco ayarları için firmamız uzaktan kurulum hizmeti sağlar.Program sensörlerden gelen verileri kullanarak tesisin üretmesi gereken enerjiyi hesaplar ve ürettiği enerjinin, üretmesi beklenen (gereken) enerjiye oranını kullanıcıya sunar.Bu da tesisin yüzde kaç performansla çalıştığı demektir. Yani sensörlerimizin datalogger’a bağlanması ile birlikte izleme ekranında daha önce bulunmayan performans yüzdesi (performance ratio) ve ışınım miktarı (total irradiance) değerleri görülmeye başlar.

ges performansi

Yukarıdaki grafikte toplam ışınım miktarı ile performans değeri gösterilmektedir.Performansın %85 altına düştüğü durumlarda ise sistemde bir sıkıntı olduğu anlamına gelmektedir ve tesisin kontrol edilmesi gerekmektedir.Sensörler tesiste bir sıkıntı olduğunu anlamımıza yardımcı olurlar,fakat sıkıntının ne olduğunu göstermezler.

Ürünlerimiz Çorum Sanayi Bölgesi’nde bulunan tesisimizde üretilmektedir. Ürünlerimizin müşterilerimize; istenilen zamanda ve güvenli olarak ulaştırılmasından firmamızın lojistik departmanı sorumludur. İhtiyacınız olan herhangi bir konuda bilgi almak için firmamızla iletişime geçebilirsiniz.
