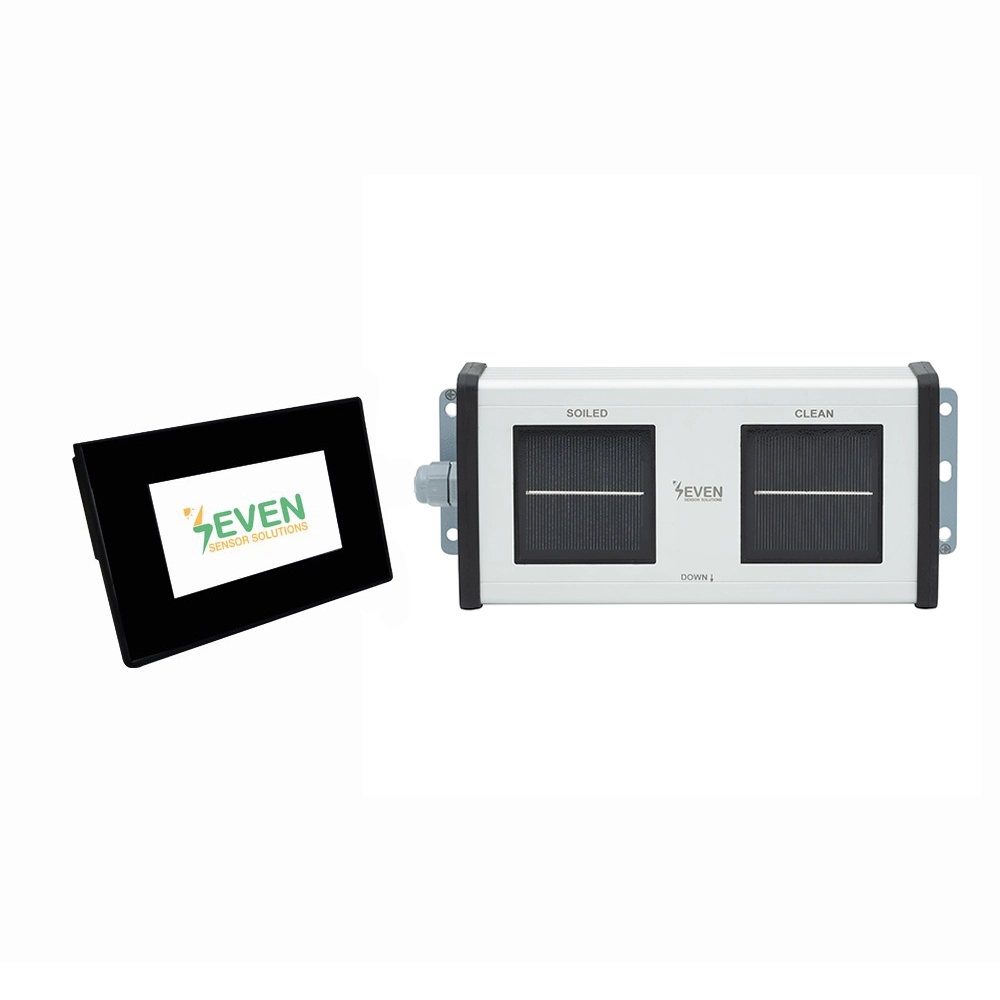

Seven Manuel Toz Sensörü-HMI/PLC Ekranlı

SEVEN Toz Sensörü, paneller üzerinde çevresel faktörlerden kaynaklanan kirlenme nedeniyle enerji üretim kaybını ölçmek için tasarlanmıştır. Toz Sensörü, tozdan kaynaklanan üretim kayıplarını bilmek için kullanılır. Sensörden okunan kirlenme oranı %10 ise tesiste %10 enerji kaybı var demektir (Toz Oranı = Enerji Kaybı).

Ölçülen Toz Oranı, PLC/HMI ekrandan izlenebilmektedir.

Talep Gönderin
Datasheet

Toz Sensörü kirli ve temiz olmak üzere iki ışınım sensöründen ve HMI/PLC ekrandan oluşur ve bu ışınım değerlerinin oranlanması ile toz oranı elde edilir. IEC 61724-1(Annex C) standartlarına göre tasarlanmıştır.

Manuel Toz Sensörünün Otomatik Toz Sensöründen farklı olarak su pompası, su tankı ve kontrol ünitesi içermez. Sensörün temizliği kullanıcı tarafından ne zaman toz oranına ihtiyaç duyulursa o zaman yapılmalıdır. Bu nedenle Otomatik Toz Sensörüne göre daha ekonomiktir.

EQUIPMENT SPECIFICATIONS

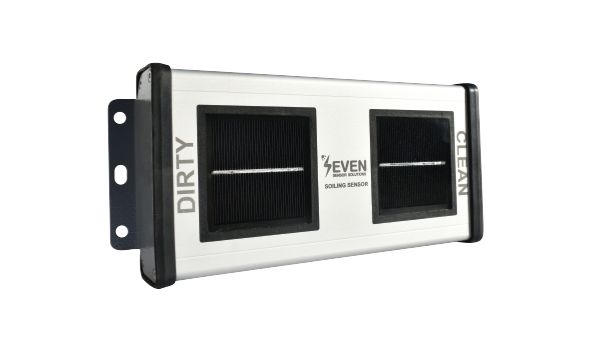

Sensör Kutusu

Sensör KutusuBir çıkış konnektörü ve bir havalandırma tapası ile UV korumalı alüminyum bir gövde içinde iki referans hücreden oluşur, referans hücreler ışınım değerlerini ölçer. Temiz sensör periyodik olarak temizlenmeli, diğer sensör ise paneller ile aynı şartlarda muhafaza edilmelidir.

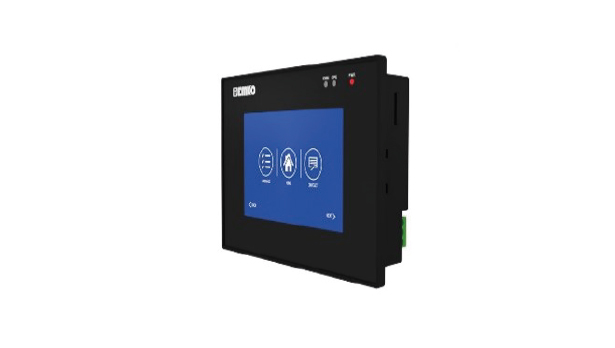

HMI/PLC Ekran

HMI PLC Ekran

IEC61724-1 uyarınca Toz Oranını izlemek ve kaydetmek için PLC ve HMI içerir. Görüntülenen değer günlük ortalama toz oranı olacaktır. Bu cihaz, yağış ve güneşten etkilenmeyecek şekilde monte edilmelidir..

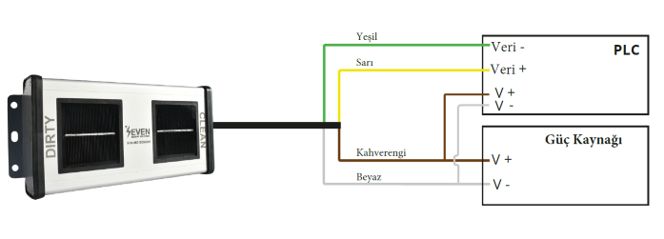

Kablolama Diyagramı

Kablolama Diyagramı

TEKNİK BİLGİLER

Teknik Özellikler
Toz Oranı %0…%100 IEC61724 Standardına göre Günde bir kez ölçülür
Görüntüleme Cihazı HMI/PLC Ekran (55 mm x 96 mm)
Temizleme Metodu Manual
Çözünürlük %1
Kayıt ve Görüntüleme Excel/PDF/Grafik
Işınım Sensörü Kalibrasyonu IEC 6904-2:2020
Sensör Kutusu UV ışınlarına ve hava koşullarına dayanıklı kutu
Boyut, Ağırlık 244 mm x 108 mm x 42 mm (W x L x H), yaklaşık 450 g
Güç Kaynağı 24V
Çalışma Sıcaklığı 0 / +50°C
Diğer
Garanti Üretici hatalarına karşı 2 yıl sınırlı garanti.

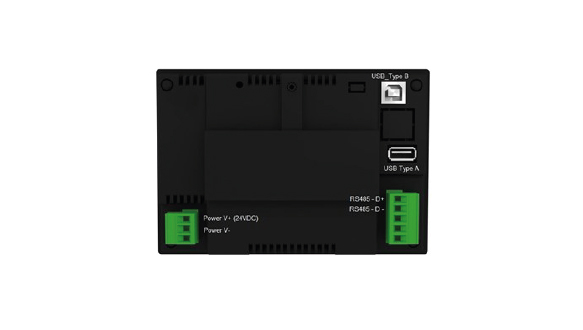

HMI-PLC Ekran Özellikleri

HMI-PLC Ekran Özellikleri

  • Güç V+/V- (24VDC): Güç kaynağının bağlı olduğu bağlantı noktası. Operatör paneli 24V ile çalışır. Sensörün beyaz ve kahverengi kabloları güç kaynağı bağlantılarıdır. Operatör paneline güç sağlayan adaptör, paralel bağlantı ile toz sensörüne güç sağlayabilir.
  • RS485 D+/D-: Sensörün veri kablolarının bağlandığı COM portudur. Operatör paneli bu COM portu tarafından programlanır. Sensörden gelen yeşil kablo (D+)’ya, sarı kablo (D-)’ye bağlanmalıdır.
  • USB Tip-B: Proop Builder Programı kullanılarak toz sensörü yazılımının yüklenmesi veya EMKO’nun sistem güncellemeleri için kullanılır.
  • USB Tip-A: USB flash sürücü bu porta bağlanabilir. Hesaplanan verileri indirmek için kullanılır.
  • Ekran: Hesaplanan toz oranı bu sayfada görüntülenir. Diğer sayfalara bu sayfa üzerinden erişilebilir.

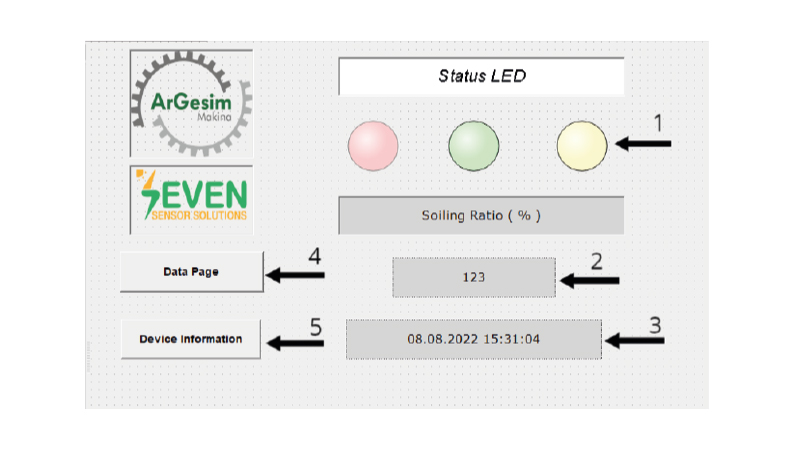

Home Page

  1. Durum LED’i :
    1. Kırmızı LED : Toz sensörü ve operatör paneli iletişim kuramıyor.
    2. Yeşil LED : Hesaplama ve iletişim doğru şekilde yapılıyor.
    3. Sarı LED : Hesaplama zamanında tanımlanmamış veri var.
  2. Toz Oranı (%) : Bu oran değeri günde bir kez öğleden sonra 3’ten sonra güncellenir.
  3. Sistem Verileri ve Zaman
  4. Veri Kayıt Sayfası: Veri kayıt sayfasına erişim sağlar.
  5. Cihaz Bilgileri
