Hava gözlem istasyonunuzda bulunması gereken sensörler

Ürün Fotoğrafı Sensör
isinim-sensoru-modbus-rtu-cikisli-3
ortam-sicaklik-sensoru-18b20
panel-sicaklik-sensoru-18b20
ruzgar-hizi-sensoru-dijital-cikisli-1
bagil-nem-sensoru-analog-cikisli-1

SMA Hava İstasyonu

SMA dünya çapında PV sistem teknolojisinin üretimini ve gelişimini teşvik etmeye yönelik aktif olarak çalışmalar yapmaktadır. SMA, her modül tipi ve sistem boyutu için doğru inverterleri sunan dünya çapındaki invertör üreticilerinden biridir.

Seven Sensor, SMA Data Manager M ile uyumlu güneş enerji santralleri için hava istasyonu üreticisidir. Meteorolojik istasyona bağlanan sensörler tek kablo ile RS485 üzerinden Modbus RTU protokolü ile datalogger ile haberleşme sağlarlar.

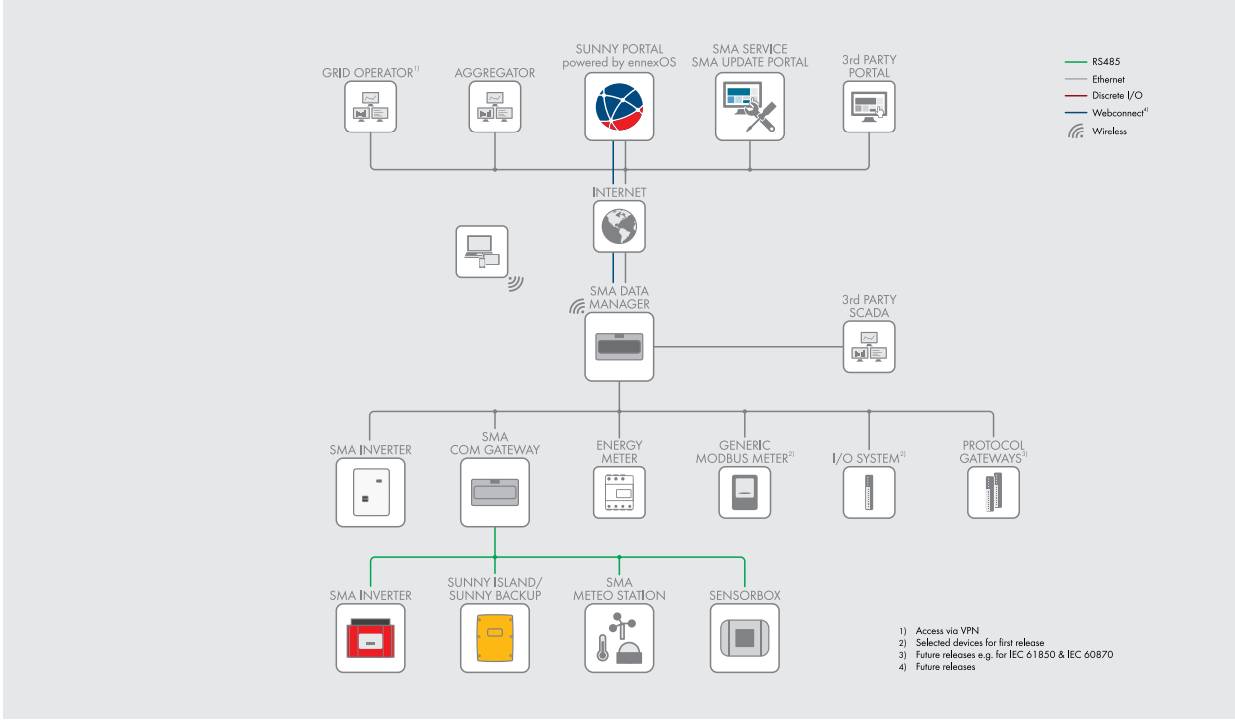

structure-network

SMA hava istasyonu aşağıdaki sensörlerden oluşur:

Işınım Sensörü: Güneş enerji sistemlerinde performans değerlendirmesi yapılırken öncelikle ışınım sensörü olması gerekir.Işınım sensörü güneşten gelen ışınım miktarını W/m2 cinsinden ölçer. Piranometreler vasıtasıyla ölçülen ışımayı gözlemlemek için bir voltmetre ya da volt ölçümü yapan datalogger kullanılmalıdır.

Ortam Sıcaklık Sensörü: Ortamdaki sıcaklık değişimini algılamaya yarayan sensörlerdir. Bu sensör ortam sıcaklık değerini santigrad (°C) cinsinden gösterir.

Panel Sıcaklık Sensörü: Güneş enerji santralleri ve evrensel uygulamalar için ekonomik bir çözüm sunan panellerin sıcaklık değerlerini algılamak için kullanılan sensörlerdir. Panelin sıcaklık değerini (°C) cinsinden ölçer.

Rüzgar Hızı Sensörü: Güneş enerji santrallerinde rüzgar hızını ölçmek için kullanılır. Anemometre de denilmektedir.Birim zamandaki dönüş sayısına göre hız tespit edilir. Dönüş sayısının tespitinde farklı metotlar vardır. Ancak en yaygın kullanılan sistem fotodiyot ve manyetik anahtar (switch) yöntemidir. Kepçe şaft ile bir diske bağlanmıştır. Diskteki yarığın bir tarafında LED veya mıknatıs diğer tarafta ise fotodiyot veya manyetik anahtar vardır. Disk döndükçe fotodiyot veya manyetik anahtar darbe (pulse) üretir. Üretilen darbe sayılarak rüzgar hızı m/s cinsinden ölçülmüş olur.

Nem Sensörü: Bulunduğu ortamdaki nemi ölçen ve değerleri elektrik sinyaline dönüştüren analog çıkış sinyaline sahip bir sensördür.

Sunny Portal

Sunny Portal; sistem verilerinin izlenmesi ve görselleştirilmesi için bir internet portalıdır. Seven Sensör Sunny Portal üzerinden uzaktan kurulum hizmeti vermektedir.

Data Manager M, Sunny Portal ile birlikte PV sistemlerinde izleme, yönetim ve şebeke uyumlu güç kontrolünü mümkün kılar. Tüm sensörler kurulduktan ve Veri Yöneticisi M’ye bağlandıktan sonra, izleme sistemi açılır. Veri Yöneticisi M’in, sistem bölümlerinin ve tüm sistemin kapsamlı yapılandırması için bir kullanıcı arabirimi görevi görür.

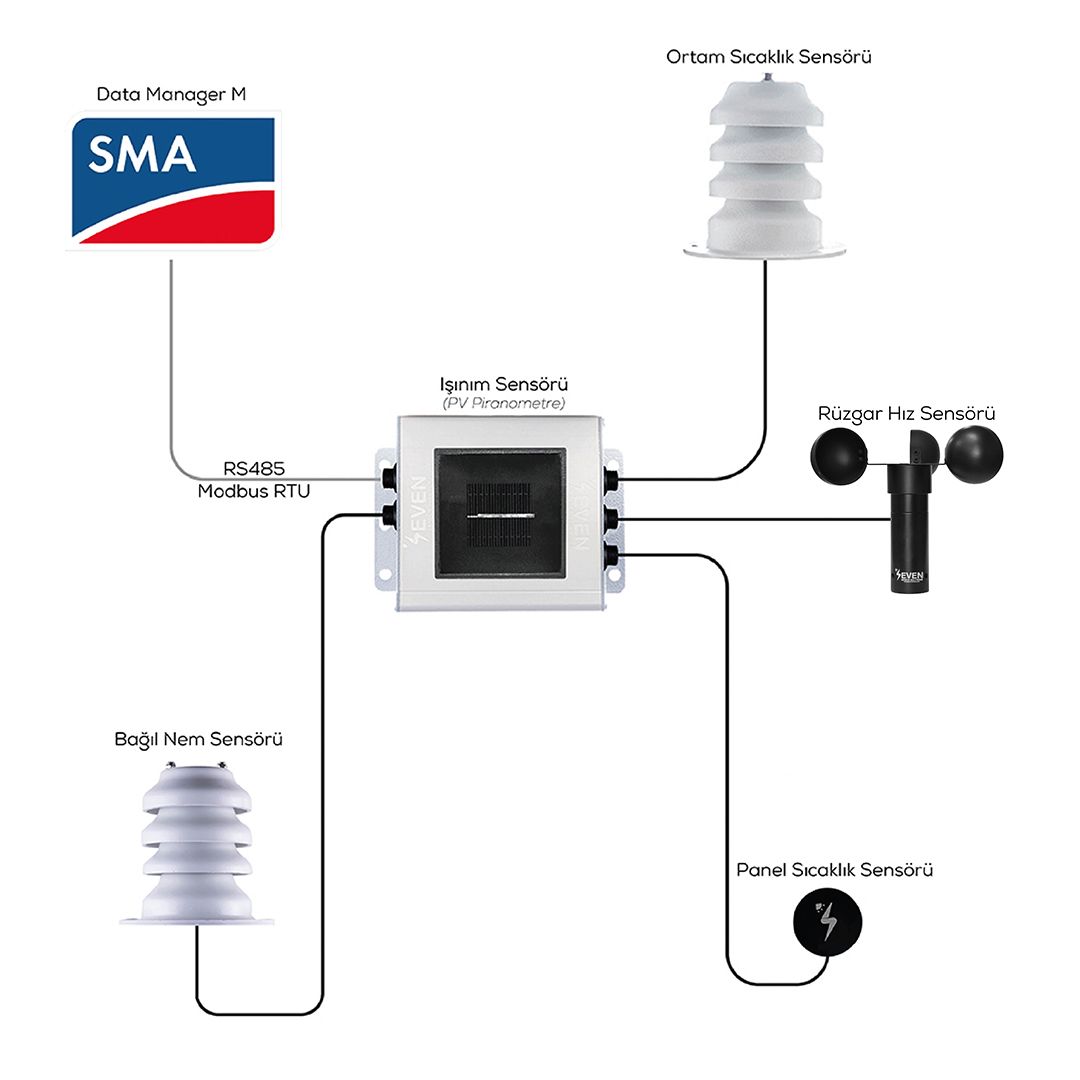

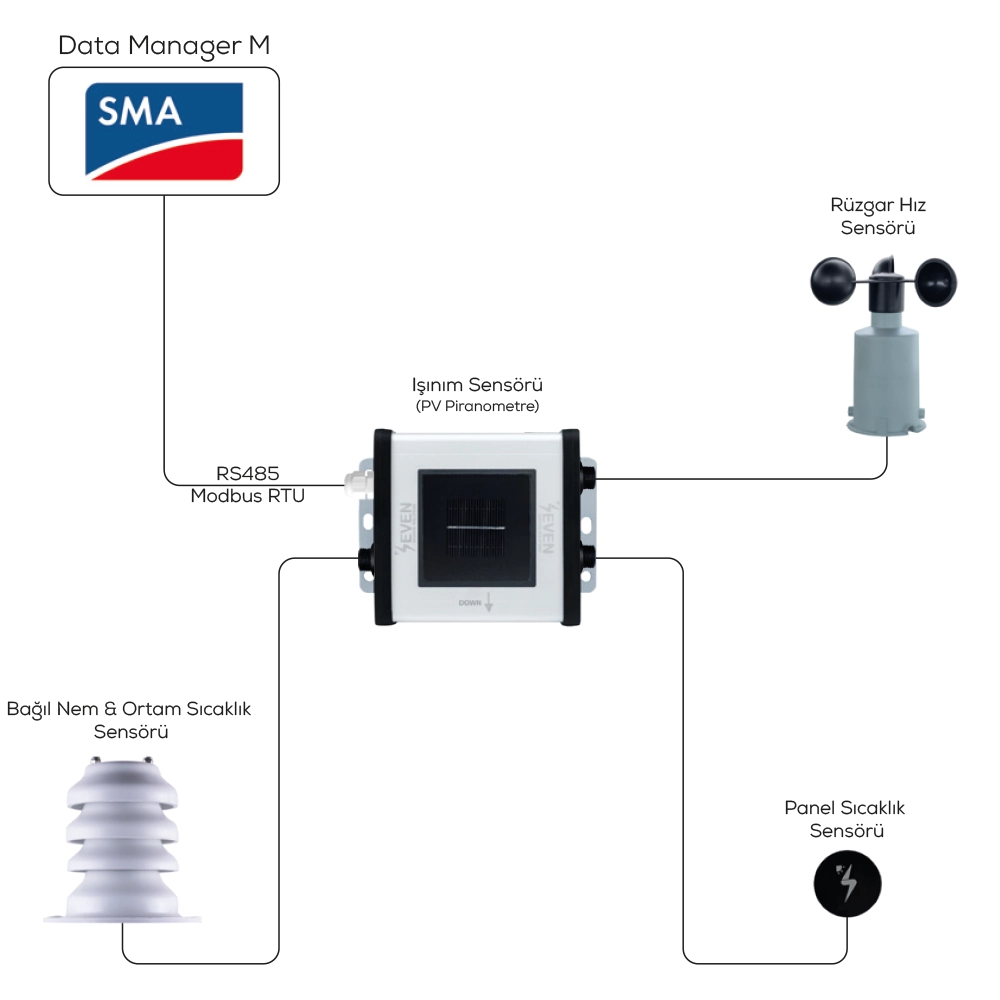

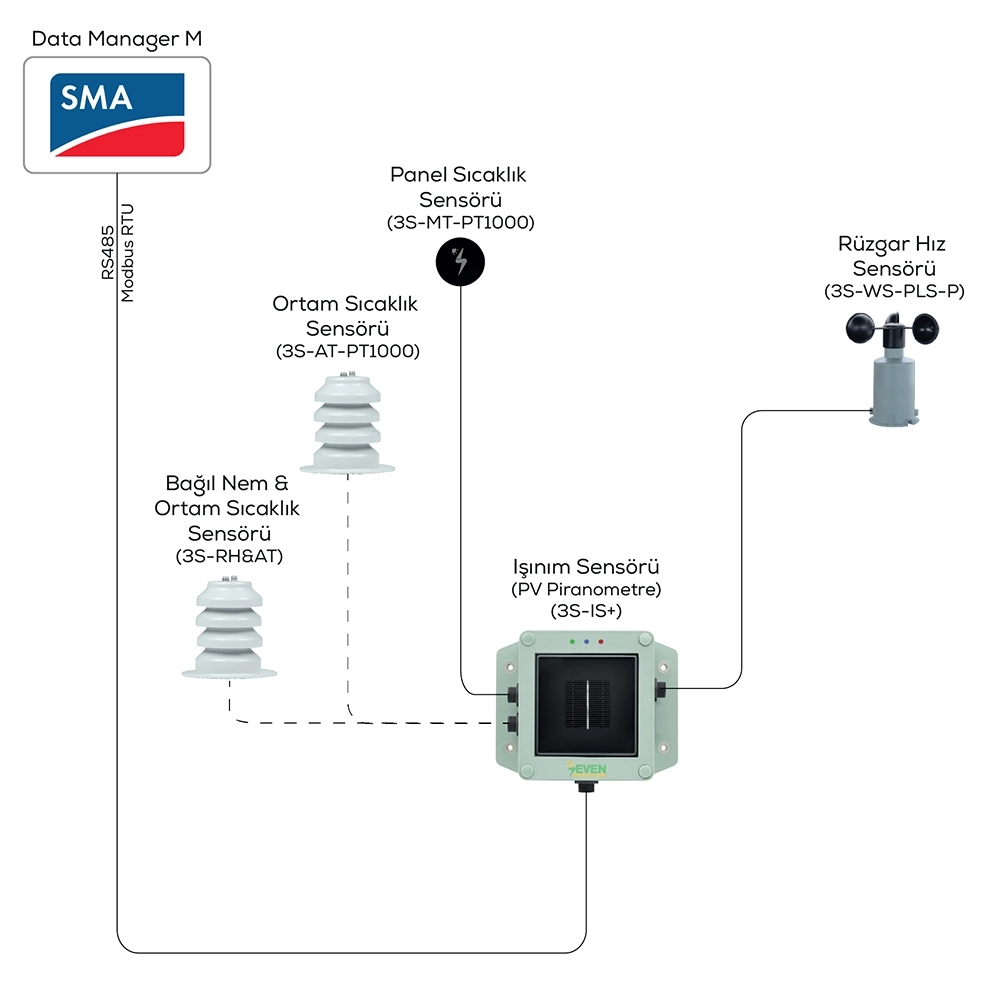

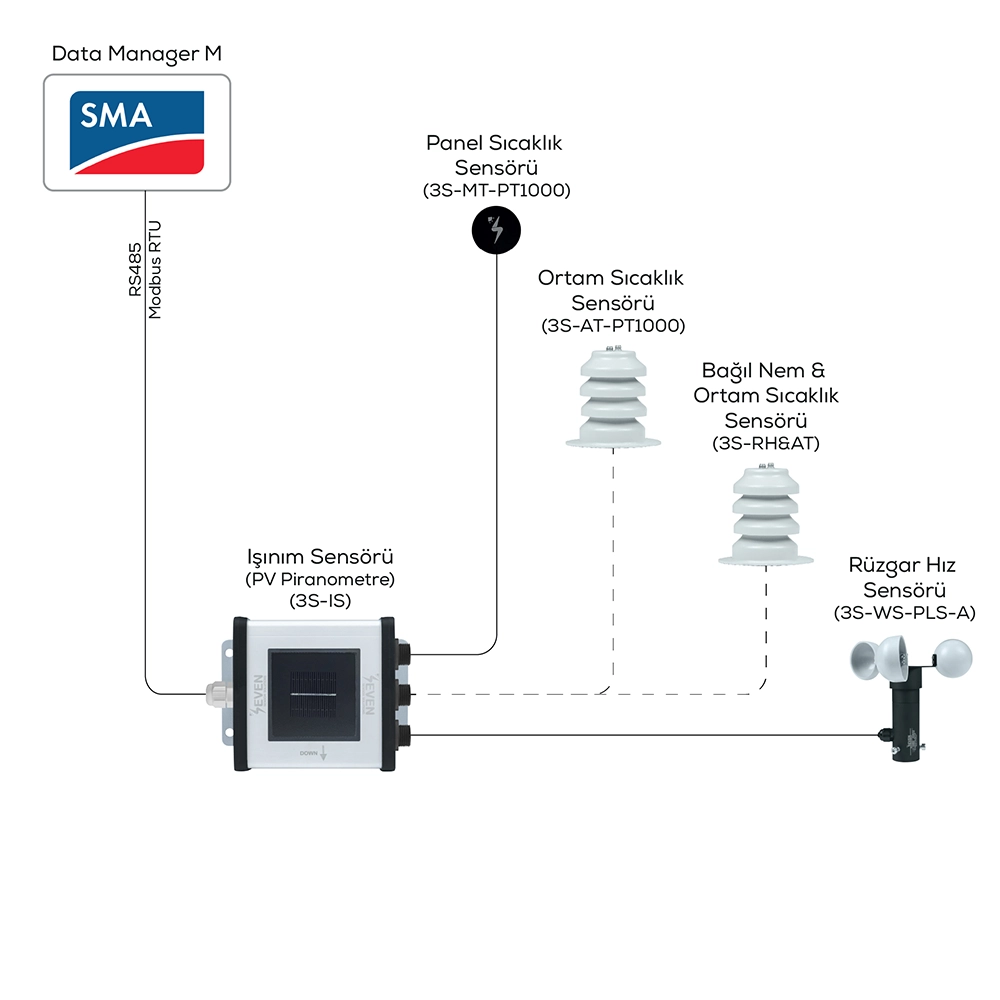

Işınım sensörüne panel sıcaklık sensörü, ortam sıcaklık sensörü, rüzgar hızı sensörü ve nem sensörü bağlanarak buradan tek kablo ile datalogger’a bağlanmaktadır. Sensörler, sahada verileri toplar ve Modbus RTU protokolü ile RS485 üzerinden tek kablo ile Data Manager M’e gönderir. Bu şekilde her bir sensörün ayrı ayrı bağlanması yerine tek kablo ile sensör kutusuna bağlanması sağlanmış olur.

Seven Sensör,solar PV modülleri ve sistemlerinin uzun vadeli performans izlemesinde kullanılmak üzere hava gözlem istasyonu üretimi yapmaktadır.Gelişmiş dağıtım ağı sayesinde yurtiçi ve yurtdışı projeler için satışımız bulunmaktadır. Hava gözlem istasyonlarımız hakkında daha detaylı bilgi almak için web sitemizi inceleyebilir, talepleriniz ve sorularınız için bizimle iletişime geçebilirsiniz.
