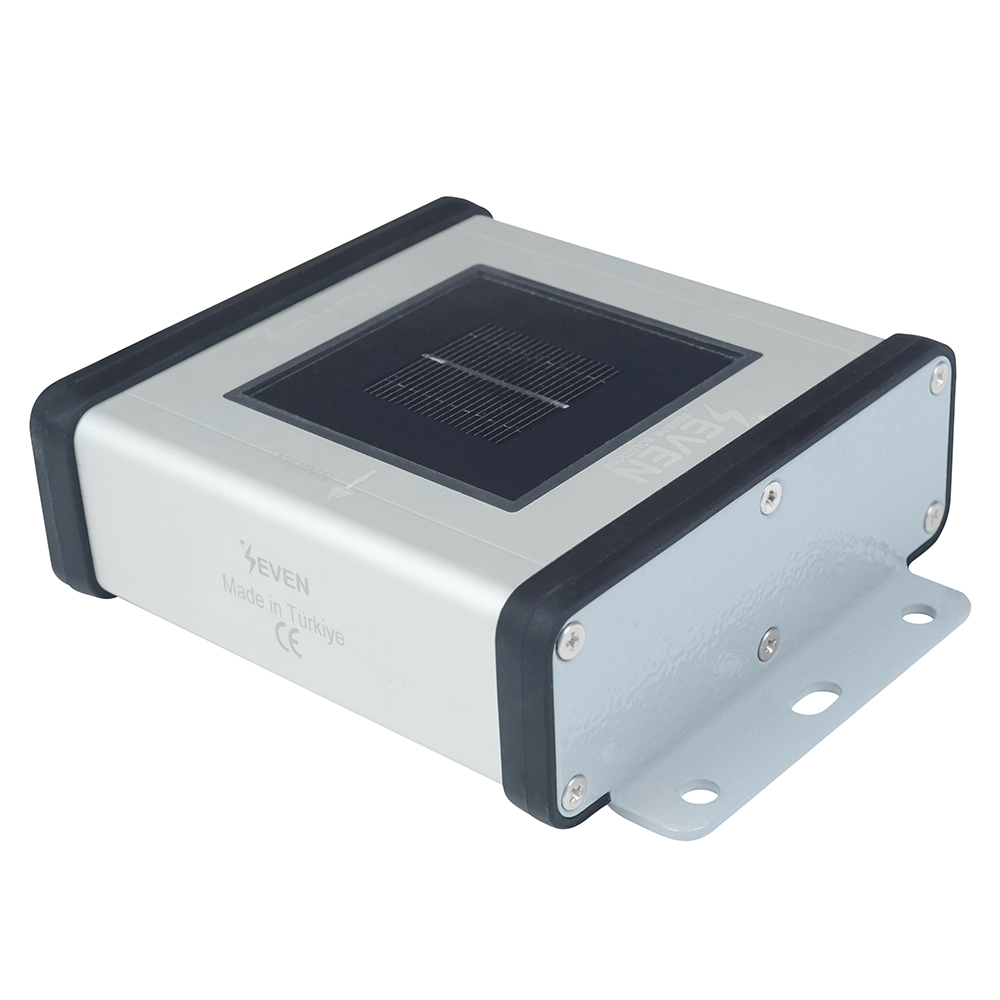

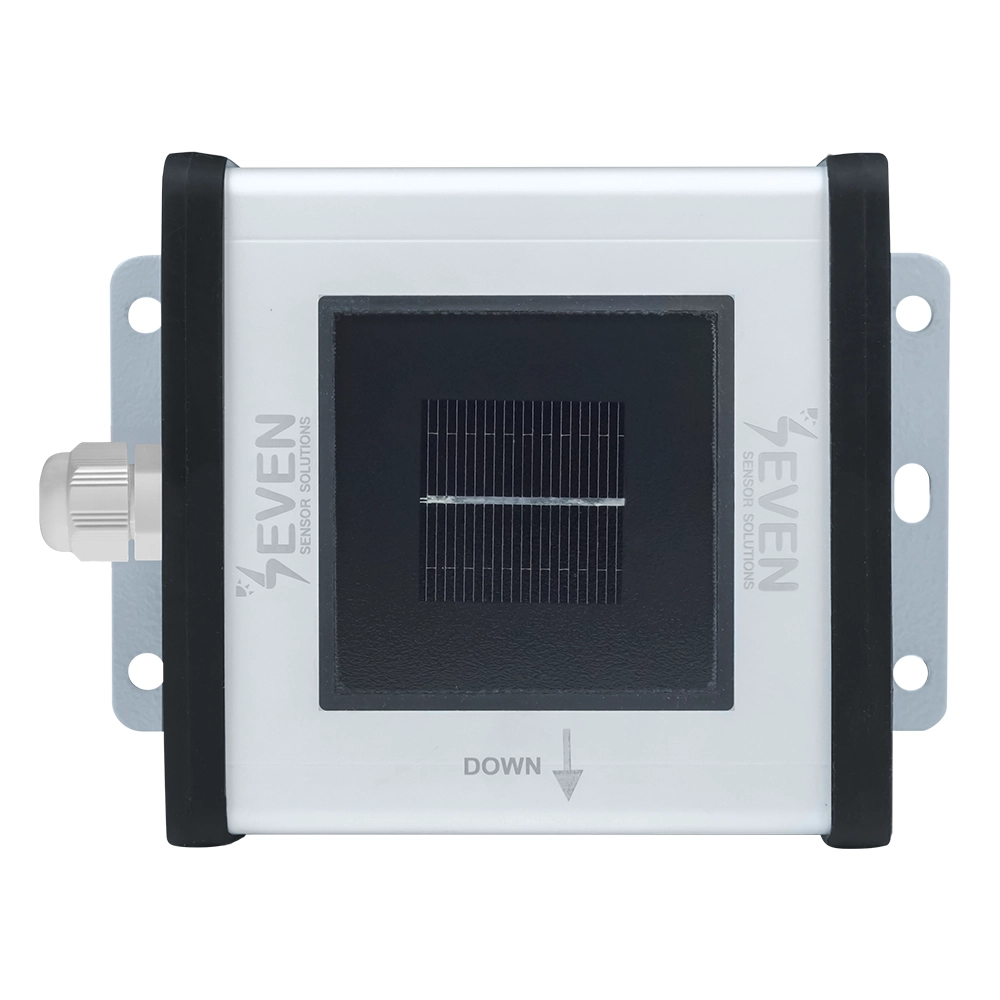

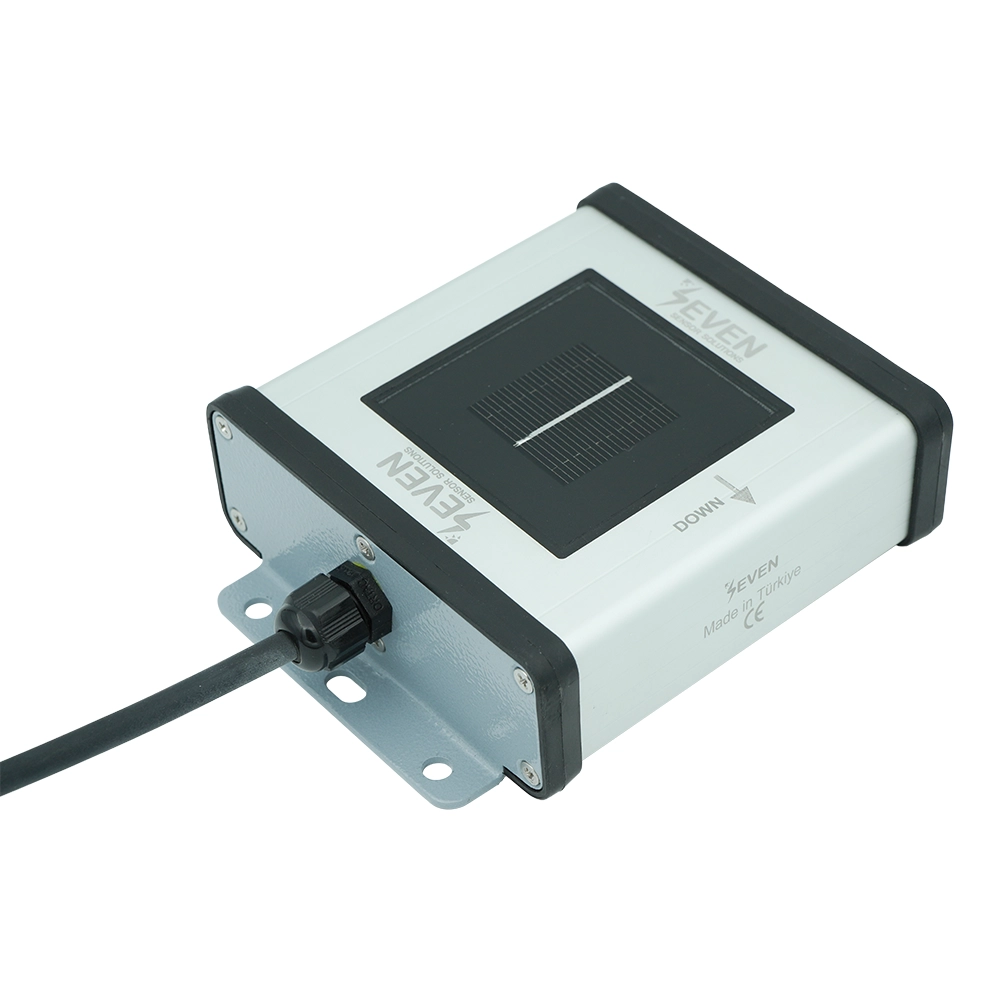

Işınım Sensörü – Analog Çıkışlı
Bu Işınım sensörü, gerektiğinde analog girişli dataloggerlara bağlanarak güneş enerji santrallerinde ışınım değerini ölçmek için kullanılır.Işınım sensörünün yanı sıra dahili hücre sıcaklık sensörü de içerir. Montaj levhası ve kablo ile birlikte verilir
TEKNİK BİLGİLER
| Genel Bilgi | ||
| Referans Hücre | Monokristal Silikon (52 mm x 52 mm) | |
| Şönt Direnç | Doğrudan hücrenin kutuplarına lehimlenmiş yüksek hassasiyetli şönt direnç | |
| lşınım Değeri | 0…1400 W/m² | |
| Çalışma sıcaklığı | -40°C ila +85°C | |
| Elektriksel bağlantı | 3 m PUR Kablo LIYC11Y, UV ve hava koşullarına dayanıklı | |
| Güç kaynağı | 12 ila 30 VDC (20 VDC’de ise 30 mA) | |
| Kutu | UV dayanımlı malzemeden yapılmış olumsuz hava koşullarına dayanıklı bağlantı kutusu | |
| Boyutlar ve Ağırlık | 140 mm x 108 mm x 42 mm – Yaklaşık 300 gr | |
| Koruma Sınıfı | IP 68 | |
| Doğruluk | ||
| Işınım | O … 1400 W/m2 , ISO 9060’a göre Dünya Meteoroloji Örgütü Secondary Standart Piranometresine (örn.CMP11) kıyasla aylık hesapların doğruluğu +% 5 ‘ ten daha küçüktür. | |
| Sapma | Yılda 0.3%’ten çok daha küçük sapma | |
| Elektriksel Bağlantı | ||
| Yeşil | Işınım Sinyal Çıkışı | |
| Kahverengi | Işınım Beslemesi (+) | |
| Sarı | Sıcaklık Sinyal Çıkışı | |
| Beyaz | Sıcaklık Beslemesi (+) | |
| Diğer | ||
| Kalibrasyon | AM 1.5 spektrumundaki doğal güneş ışığında her bir sensörün Fraunhofer lnstitute tarafından kalibre edilmiş referans ışınım sensörüne bağlı olarak kalibre edilmektedir. | |
| Bakım Hususları | Sensör yumuşak pamuklu bez, su ve deterjan kullanılarak temizlenebilir. Sensör kutusunun kullanıcı veya montaj personeli tarafından açılmamalıdır. Kutunun açılması garanti şartlarını ihlal eder. | |
| Çıkış Sinyali | ||
| Model I | 4…20 mA | |
| Ölçüm Aralığı | 0…1400 W/m2 |
Işınım sensörü güneş radyasyonu için bir referans değer ve olası güç üretimi sorunları hakkında sonuçların çıkarılmasını sağlar. Dahili modül sıcaklık sensörü sayesinde, performanstaki düşüşleri analiz etmek kolaydır.Sensör değerlendirmesi, sistem performansı hakkında bilgi verir. Işınım sensörü, sağlam ve özellikle dış mekanlarda uzun süreli kullanım için tasarlanmış yüksek kaliteli bir monokristal hücre ile donatılmıştır.
Analog çıkışlı ışınım sensörü,analog girişli dataloggerlara bağlanarak güneş enerji santrallerinde ışınım değerini ölçmek için kullanılır. Sensörler, potansiyel güç üretimi ile mevcut güç üretimi arasındaki kesin sapmaları ölçer ve tüm tesisin kalitesine ilişkin önemli istatistiksel değerler sunar.
Sensör kutusundaki en önemli unsur, ışınım sensörüdür. Işınım sensörü paneller ile aynı açıda (paralel) kurulmalıdır. Bu, ideal bir referans değer olarak hizmet etmeye yardımcı olur. Düşük radyasyon seviyelerinde bile performanstaki düşüşler tespit edilebilir ve hata mesajları oluşturulabilir.
Işınım Sensörünün Çalışma Şekli
Sensörlerimiz, yüksek hassasiyetli bir şönte bağlı yüksek kaliteli bir monokristal güneş pili kullanır. Düşük şönt direnci, hücrenin kısa devre noktasına yakın çalışmasına neden olur.Analog ışınım sensöründen 4-20 mA çıkış alınmaktadır.
Isc. İle sıcaklık katsayı ilişkisinden kaynaklanan olası ölçüm kaymalarını telafi etmek için, tüm silikon sensörlerimiz aktif sıcaklık telafisi kullanır.
Telafi referans hücrenin arka tarafına lamine edilmiş özel bir sıcaklık sensörü kullanılarak gerçekleştirilir.Elektronik devre tasarımının temel unsurlarından biri çok düşük güç tüketimidir.
Tüm sensörlerimiz kalibre edilmektedir.Sensörlerimizi,Fraunhofer ISE ,Freiburg tarafından kalibre edilen bir referans hücre kullanılarak uluslararası standartlara göre kalibre ediyoruz.
Analog Sensörün Mekanik Yapısı
Sensörlerimiz plastik bir kutuya yerleştirilmiştir.Referans hücre ,cam ve tedlar arasına Etilen-Vinil-Asetat(EVA) içine yerleştirilmiştir.Referans hücre,plastik kutuya entegre edilmiştir. Sensörün bu konfigürasyonu, standart bir PV modülünkine benzetilebilir ve bu,sensörü PV tesislerin izlenmesi için ideal bir seçim haline getirir.
Sensörün elektrik bağlantısı,kablo ve konnektör ile gerçekleştirilir. Sensörlerimizin çoğu için 3 metrelik bir kablo uzunluğu standarttır, ancak başka kablo uzunlukları da sağlanabilir.
Seven Sensör,solar PV modülleri ve santrallerinin uzun vadeli performans izlemesinde kullanılmak üzere sensör üretimi yapmaktadır.Müşterinin tercihine göre sensör kutusu üzerinde farklı çıkış sinyalleri bulunan RS485 çıkışlı ve Modbus heberleşmeli sensör imalatlarımız da mevcuttur.Detaylı bilgi için web sitemizdeki sayfamızı ziyaret edilebilirsiniz.
