SolarEdge Hava İstasyonu
SEVEN Sensor, SolarEdge veri kaydedicileri ile uyumlu güneş enerji santralleri için hava istasyonu üretir. SolarEdge hava istasyonu içerisinde yer alan sensörler Monitoring Portal'ı kullanarak güneş enerji santrallerinin performansının takibinin yapılmasını sağlar.
Hava Gözlem İstasyonu İçerisinde Bulunması Gereken Sensörler
| Ürün Fotoğrafı | Sensör |
|---|---|
 |
|
 |
|
 |
|
 |
|
 |
|
Hava İstasyonu İçin Detaylı Bilgiler
SolarEdge meteoroloji istasyonundan en çok ihtiyaç duyulan sensörler aşağıdaki gibidir.
- Analog Çıkışlı PV Piranometre: Hava istasyonunun temel sensörüdür. Referans hücre ya da PV piranometre olarak da bilinen ışınım sensörü sistemin ana sensörü olup, gün içerisinde panellerin maruz kaldığı ışınımı ölçmeye yarayan cihazdır. SEVEN referans hücre içerisinde dahili sıcaklık sensörü de içermektedir. Ayrıca sensöre bir çok harici sensör bağlanabilmektedir.

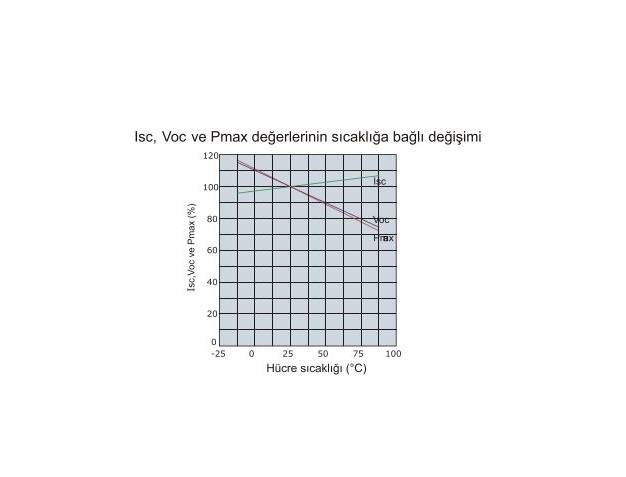

- Analog Çıkışlı Ortam Sıcaklığı Sensörü: Üretim üzerinde sıcaklığın etkisinin görülebilmesi için kullanılan sensördür. Sensör radyasyon ve dış etkenlerden korumak için bir kalkan içerisinde yer almaktadır.
- Analog Çıkışlı Panel Sıcaklık Sensörü: Performans hesabı için kullanılan panel yüzey sıcaklığının ölçümünü yapan sensördür.
- Analog Çıkışlı Rüzgar Hızı Sensörü: Güneş enerjisi santrallerinde rüzgar hızını ölçmek için kullanılır.
- Analog Çıkışlı Rüzgar Yön Sensörü: Rüzgarın yönünü izlemek için kullanılır.

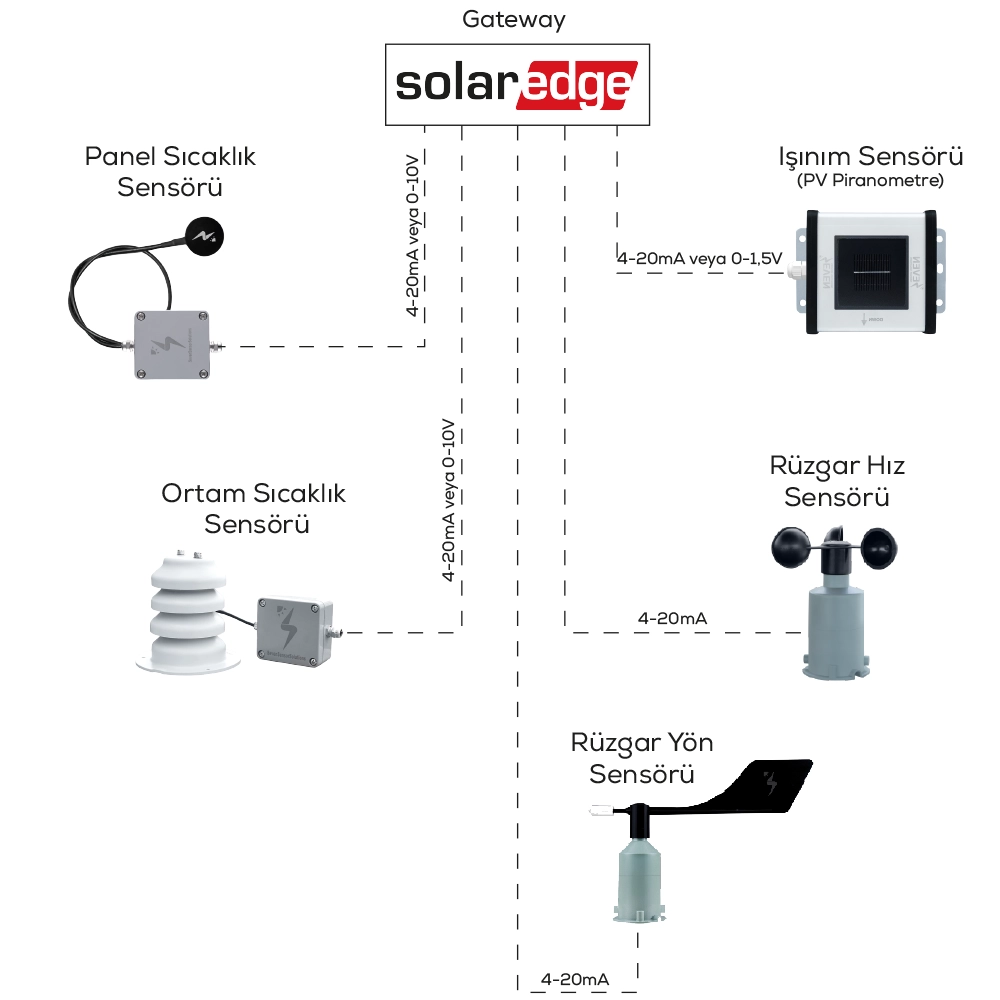

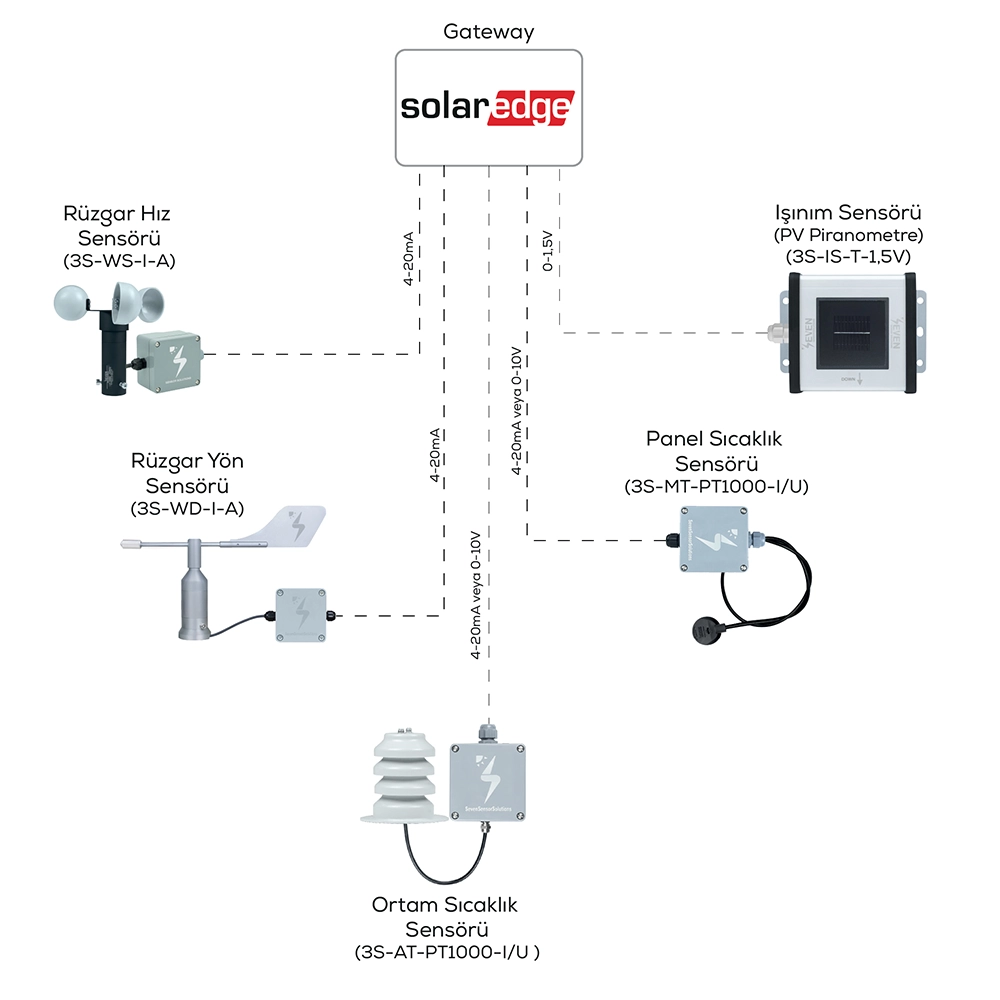

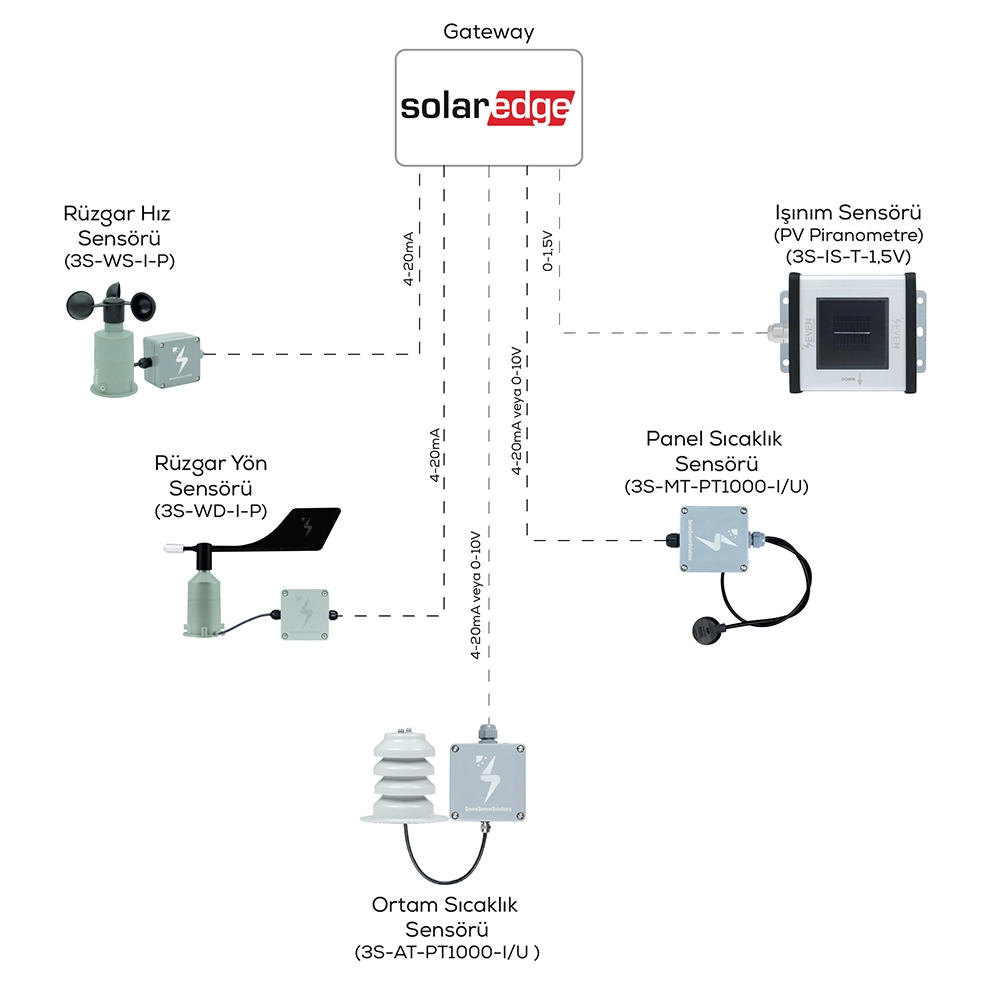

SolarEdge veri kaydedicilerde, sensör bağlantısı yapılabilmesi için sadece 3 uygun giriş bulunmaktadır. SEVEN sensör veri kaydedici de bulunan bu 3 analog giriş için uygun sensörleri sunmaktadır.
SE Gateway ve PV Setler Arasındaki Bağlantı
Yukarıdaki şemada gösterildiği gibi, PV setleri SE Gateway’e RS485 üzerinden bağlanır. RS485 bağlantısı 31 SE slave’den oluşan bir bus zinciri oluşturur. Ağ Geçidi veya SE Datalogger, SolarEdge inverter gücünü ve iletişimini kontrol etmek için bir arayüze sahiptir. Bu İzleme Platformu, her bir modülün ve tüm sistemin kapasiteleri hakkında bilgi vermektedir.
