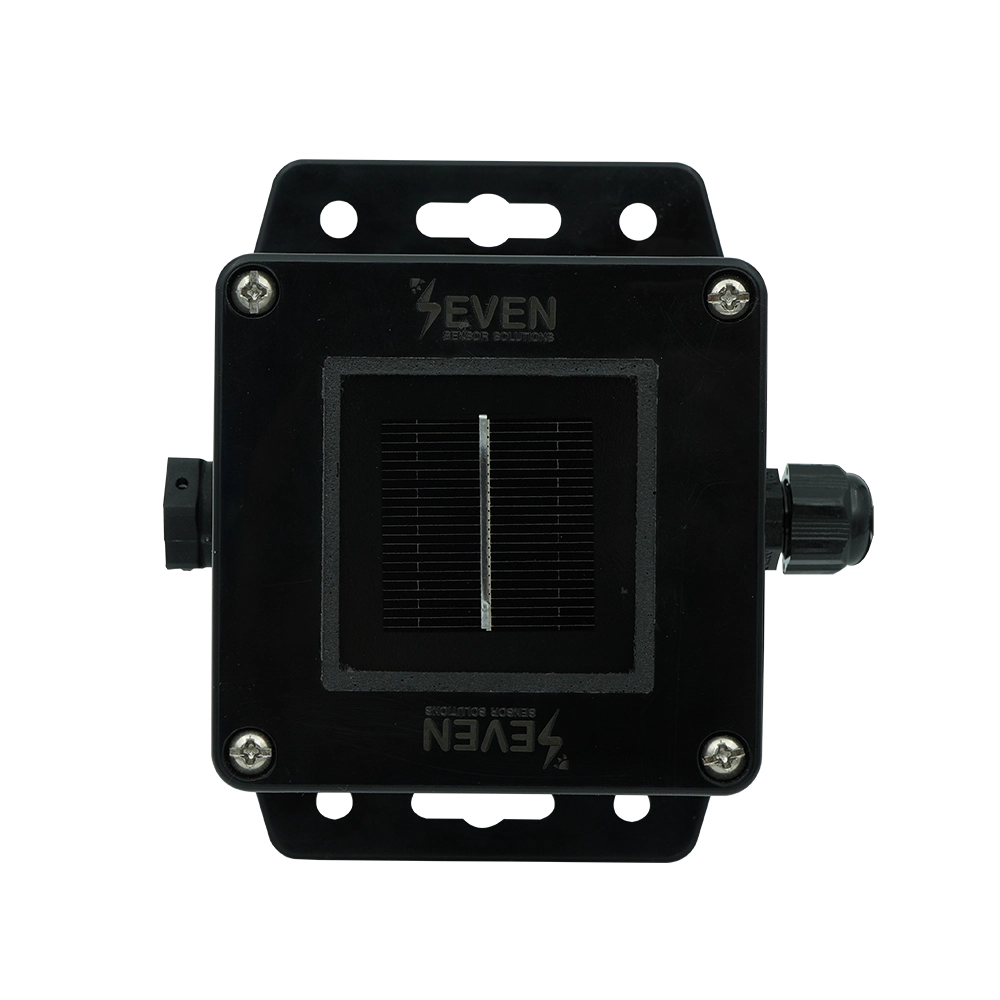

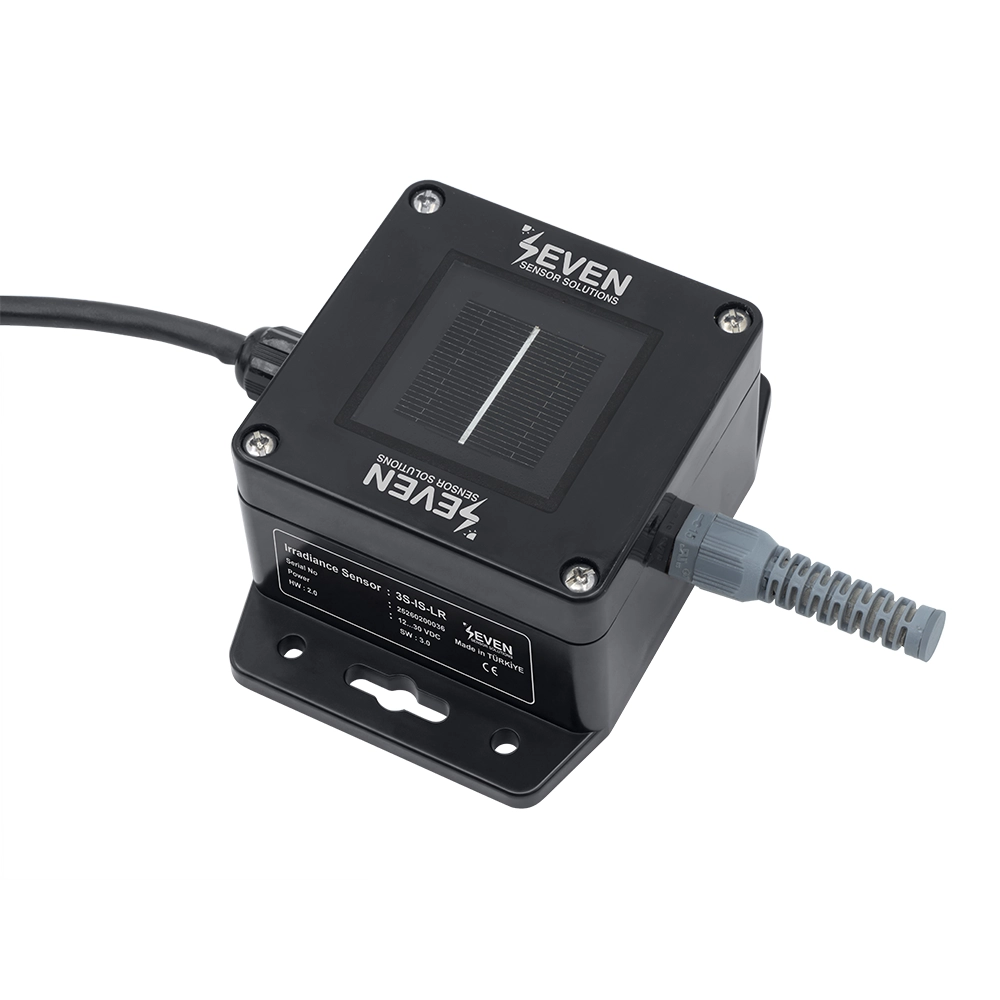

Düşük Maliyetli Işınım Sensörü
Düşük Maliyetli Işınım Sensörü, konut çatı uygulamaları veya küçük ölçekli projeler için ışınım değerini ölçülmesi için üretilmiştir. Endüstriyel-Ticari ve lisanslı PV projesi, meteorolojik sensörler için gelişmiş özellikler ve yüksek doğruluk gerektirir. Bu durum küçük ölçekli projeler ya da konut PV projeleri için gerekli değildir. Endüstriyel-Ticari ve lisanslı ölçekli projeler için kullanılan sensör maliyetleri küçük ölçekli ve konut projeleri için yüksek olabilmektedir. Sensör maliyetinin saha büyüklüğü ile doğru orantılı olması düşünülmelidir.
SEVEN, Düşük Maliyetli Işınım Sensörü ile bu doğru orantı sağlanabilmiştir. Ölçülen ışınım verisi MODBUS RTU protokolü ile izleme cihazlarına, veri kaydedicilere ve diğer alıcı birimlere iletilir.
TEKNİK VERİLER
| Ölçülen Işınım Tipi | Dizi Düzlemindeki Işınım |
| Sensör Tipi | Silikon Referans Hücre (31 x 31 mm) |
| Ölçüm Aralığı | 0 … 1600 W/m² |
| Belirsizlik | ≤ %2,8 |
| Çözünürlük | 0,1 W/m² (1 W/m²’den az; IEC 61724-1 standardına göre A Sınıfı) |
| Ölçülebilen Veriler | Işınım, Panel & Ortam Sıcaklık, Rüzgar Hız* |
| Tepki Süresi | 1 sn. (3 sn’den az; IEC 61724-1 standardına göre A Sınıfı) |
| Sapma | < %0,3 / yıl |
| Görüş Alanı | 170° (160°’den çok; IEC 61724-1 standardına göre A Sınıfı) |
| Eğim-Azimut Açısı | 0° – 0° (1°’den az; IEC 61724-1 standardına göre A Sınıfı) |
| Çıkış Hızı | 1/s |
| Veri Çıkışı | 38400 Baud’a kadar RS485 |
| Haberleşme Protokolü | Modbus RTU |
| Güç Kaynağı | 12 … 30 V DC |
| Güç Tüketimi | Tipik olarak 21 mA ve maksimum 30 mA @ 24 V DC @ 25°C |
| Kablo Bağlantısı ve Özellikleri | 1 m 2x2x0,22 mm², 24 AWG LI2YC11Y-TP PUR kablo, UV ve Hava Koşullarına Dayanıklı, kablo bükülme yarı çapı 35 mm |
| Galvanik İzolasyon | Güç Kaynağı ve RS485 Veri Yolu Arasında 1000 V |
| Çalışma Sıcaklık Aralığı | -40°C … +85°C |
| Çalışma Nem Aralığı | 0 … %100 Bağıl Nem |
| Kutu Boyutları | 118 x 84 x 55 mm (U x G x Y) |
| Ağırlık | 0,2 kg |
| Giriş Koruması | IP67 |
| Sensör Gövde Malzemesi | ABS |
| Menşei | TÜRKİYE |
