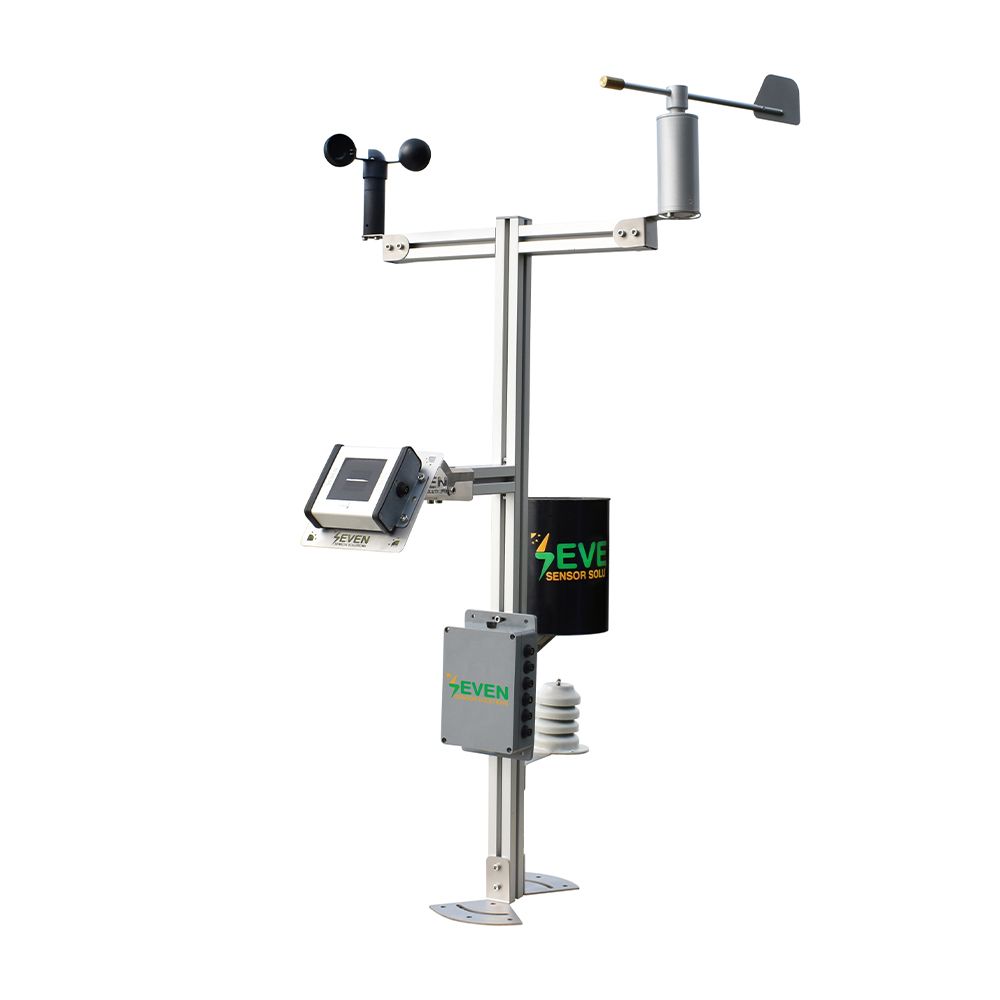

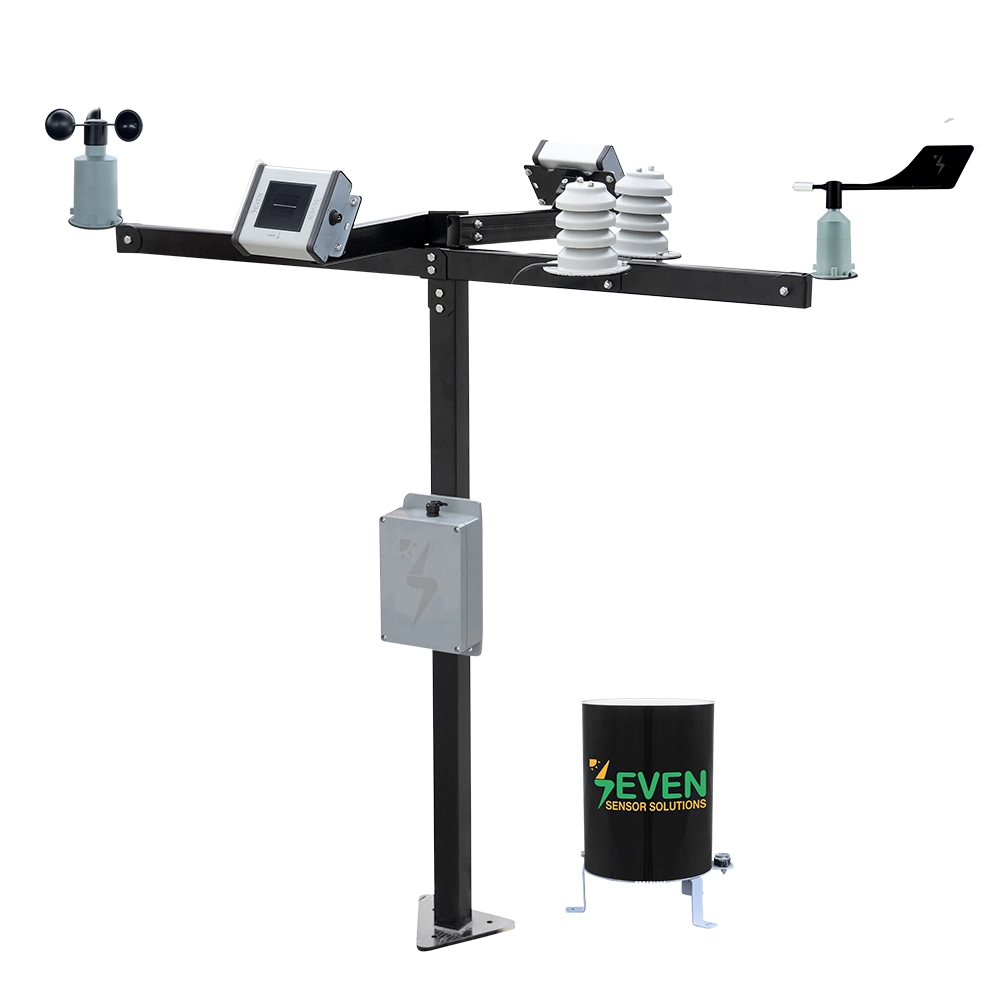

Kompakt Hava İstasyonu – 3S-CWS
Kompakt Hava İstasyonu, birden fazla çevresel ölçümü tek bir kompakt gövdede birleştiren profesyonel düzeyde bir hava istasyonudur. Rüzgâr, sıcaklık, nem ve basınç verileri için ayrı sensörler kurmak yerine bu istasyon tüm ölçüm verilerini RS485 üzerinden tek bir Modbus RTU çıkışı aracılığı ile iletir.
Karar verme süreçlerinde güvenilir meteorolojik verilerin kritik öneme sahip olduğu Güneş Enerjisi Santralleri (GES), tarım uygulamaları, akıllı şehirler ve çevresel araştırmalar için tasarlanmıştır.
Kompakt Hava İstasyonu’nun esnek tasarımı, meteorolojik uygulamalarda istenen parametrelere göre bağlanacak sensörlerin seçilmesini mümkün kılar.
KOMPAKT HAVA İSTASYONUNUN TEKNİK ÖZELLİKLER
| ÜRÜN KODU | 3S-CWS |
| Ölçülen Veriler | Küresel ve Dizi Düzlemindeki Işınımı Panel ve Ortam Sıcaklığı Rüzgâr Hızı ve Yön Bağıl Nem Hava Basıncı Yağış |
| Standart | IEC 61724-1:2021 ile uyumludur. |
| Dijital Çıkış | 38400 baud’a kadar RS485 |
| İletişim Protokolü | Modbus RTU (Opsiyonel Modbus TCP/IP) |
| Çıkış Hızı | 1/s |
| Çalışma Sıcaklık Aralığı | -40°C … +85°C |
| Çalışma Nem Aralığı | 0 … 100 %RH |
| Montaj Sehpası Malzemesi | Paslanmaz Çelik |
| Ölçüler | 635 x 1123 x 1048 mm (G x U x Y) |
| Ağırlık | 5,8 kg |
| IP Sınıfı | IP 54 (Opsiyonel IP 67) |
| Güç Kaynağı | 12 … 30 V DC |
| Güç Tüketimi | 25 mA @ 24 V DC |
| Kablo Uzunluğu ve Özellikleri | 3 m LIYYC11Y PUR Kablo, UV ve hava koşullarına dayanıklı |
| Bağlantı Kutusu Malzemesi | ABS |
| Galvanik İzolasyon | Güç kaynağı ve RS485 arasında 1000 V |
KOMPAKT HAVA İSTASYONU NASIL ÇALIŞIR?
Kompakt Hava İstasyonu, birçok sensörü hava şartlarına dayanıklı tek bir gövdede birleştiren, hızlı ve hatasız bir kurulum için tasarlanmıştır.
Harici sensörler tak-çalıştır prensibine göre çalışır:
- Bağlantı kutusu, su geçirmez ve UV ışınlarına dayanıklı konnektörlere sahiptir.
- Her sensör, hatalı bağlantı yapılmasını imkânsız kılan kendine özgü bir pin konfigürasyonu kullanır.
Kurulum tamamlandıktan sonra hava istasyonu otomatik olarak ölçüm almaya başlar. Bağlı olan sensörlerden gelen tüm sinyaller, bağlantı kutusunun içinde yer alan elektronik kontrol kartı tarafından işlenir. İşlenen veriler daha sonrasında RS485 üzerinden Modbus RTU aracılığıyla SCADA sistemlerine, PLC’lere veya veri kaydedicilere güvenilir ve uzun mesafeler de dahi haberleşme sağlayacak şekilde aktarılır.
NEDEN SEVEN KOMPAKT HAVA İSTASYONUNU SEÇMELİSİNİZ?
- Her Şey Dâhil Tasarım: Tek bir cihazda birden fazla parametre
- Yüksek Doğruluk: IEC Standartlarıyla uyumlu.
- Dayanıklı Gövde: Zorlu dış ortam koşullarına uygun tasarlanmış UV korumalı ve IP 54 koruma sınıfına sahip muhafaza.
- Tak-Çalıştır: Hızlı kurulum için Montaj sehpası, aparatları ve kablo ile birlikte teslim edilir.
- Kolay Entegrasyon: Modbus RTU tabanlı sistemlerle doğrudan uyumludur
KOMPAKT HAVA İSTASYONU NEREDE KULLANILIR?

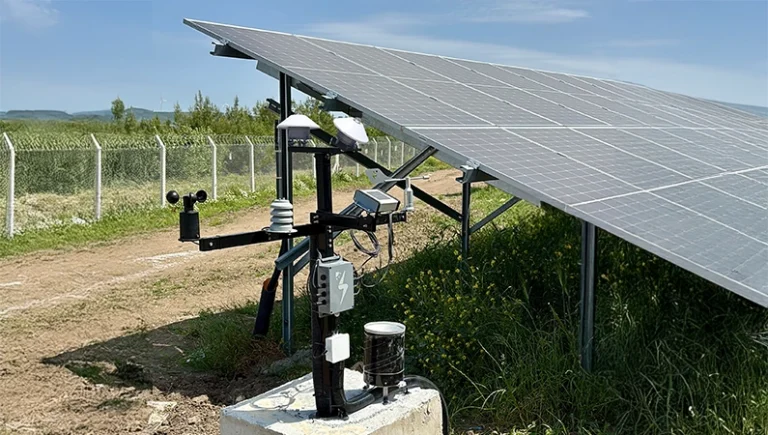

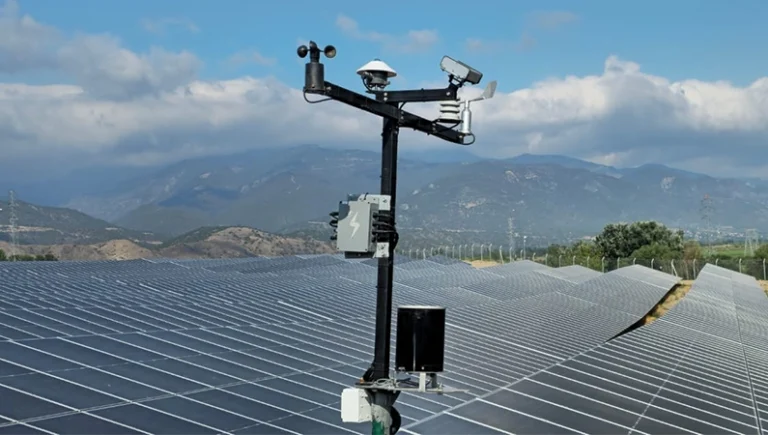

- Güneş Enerjisi Santrallerinde (GES): Performans Oranı (PR) hesaplamaları ve enerji üretim analizleri için hava koşullarının izlenmesini sağlar.
- Tarım Uygulamalarında: Doğru çevresel veriler sayesinde sulama, haşere kontrolü ve mahsul yönetiminin optimize edilmesine yardımcı olur.
- Akıllı Şehirlerde: Meteorolojik koşulların ve hava kalitesinin izlenmesini destekler.
- Akademik Çalışmalarda: İklim çalışmaları ve bilimsel deneyler için güvenilir meteorolojik veriler sağlar.
SIKÇA SORULAN SORULAR (S.S.S)
Kompakt Hava İstasyonuna hangi harici sensörler bağlanabilir?
- Termopil Piranometre
- Işınım Sensörü
- Panel Sıcaklık Sensörü
- Ortam Sıcaklık Sensörü
- Rüzgâr Hız Sensörü
- Rüzgâr Yön Sensörü
- Bağıl Nem Sensörü
- Basınç Sensörü
- Yağmur Sensörü
Kompakt Hava İstasyonu SCADA sistemim ya da veri kaydedicimle uyumlu olur mu?
Evet, sisteminiz RS485/Modbus RTU protokolünü desteklediği sürece sensör tamamen uyumlu olacaktır.
Kompakt Hava İstasyonunu nasıl kuracağım?
Sensörlerin kurulumu ve yapılandırılması için adım adım talimatlar içeren kullanıcı kılavuzumuzu ve YouTube videolarımızı takip edebilirsiniz.
Montaj sehpası Kompakt Hava İstasyonuna dahil midir?

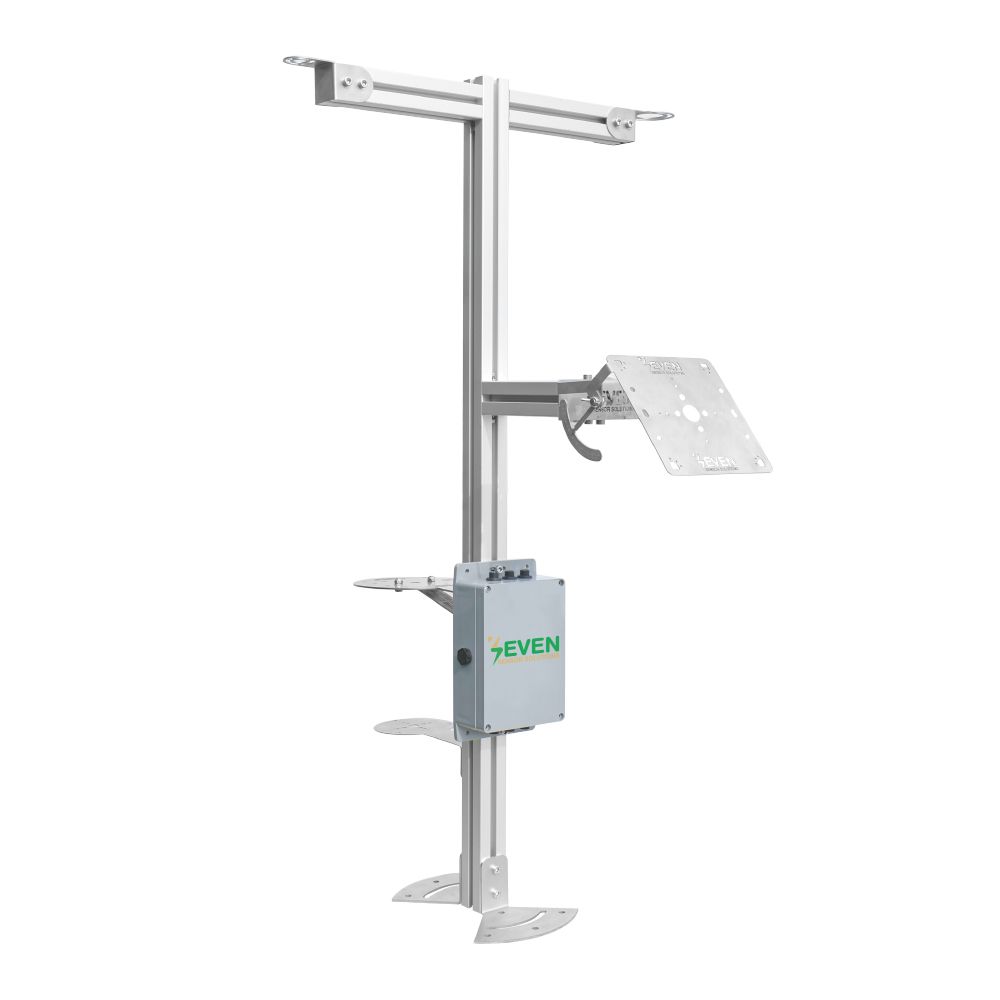

Evet. İstasyon, AISI304 paslanmaz çelikten üretilmiş bir montaj sistemi ve bağlanacak sensörler için montaj aparatları ile birlikte teslim edilmektedir.
Kompakt Hava İstasyonuna kablolar dahil midir?
Her istasyon, UV ve hava koşullarına dayanıklı 3 metre uzunluğunda LIYYC11Y PUR, 6 damarlı bükümlü kablo (hem veri hem de güç için topraklama bağlantıları dâhil) ile birlikte teslim edilir. Talep üzerine farklı kablo uzunlukları da sunulabilir.
Kompakt Hava İstasyonu nasıl bir güç kaynağı ile beslenir?
Kompakt Hava İstasyonu 12–30 V DC besleme ile çalışır. En iyi performans için 24 V DC besleme kullanılması önerilir.
Kompakt Hava İstasyonunun fiyatı nedir?
Dahil edilecek sensörlere bağlı olarak Kompakt Hava İstasyonun fiyatı 1.030 ile 1.870 EUR arasında değişkenlik göstermektedir.
Kompakt Hava İstasyonunun garanti süresi ne kadar?
Kompakt Hava İstasyonları 2 yıl garantilidir.
Kompakt Hava İstasyonunun teslim süreleri nedir?
Az adetler için yaklaşık 1-2 hafta
Çoklu adetler için (100+) yaklaşık 6-8 hafta
