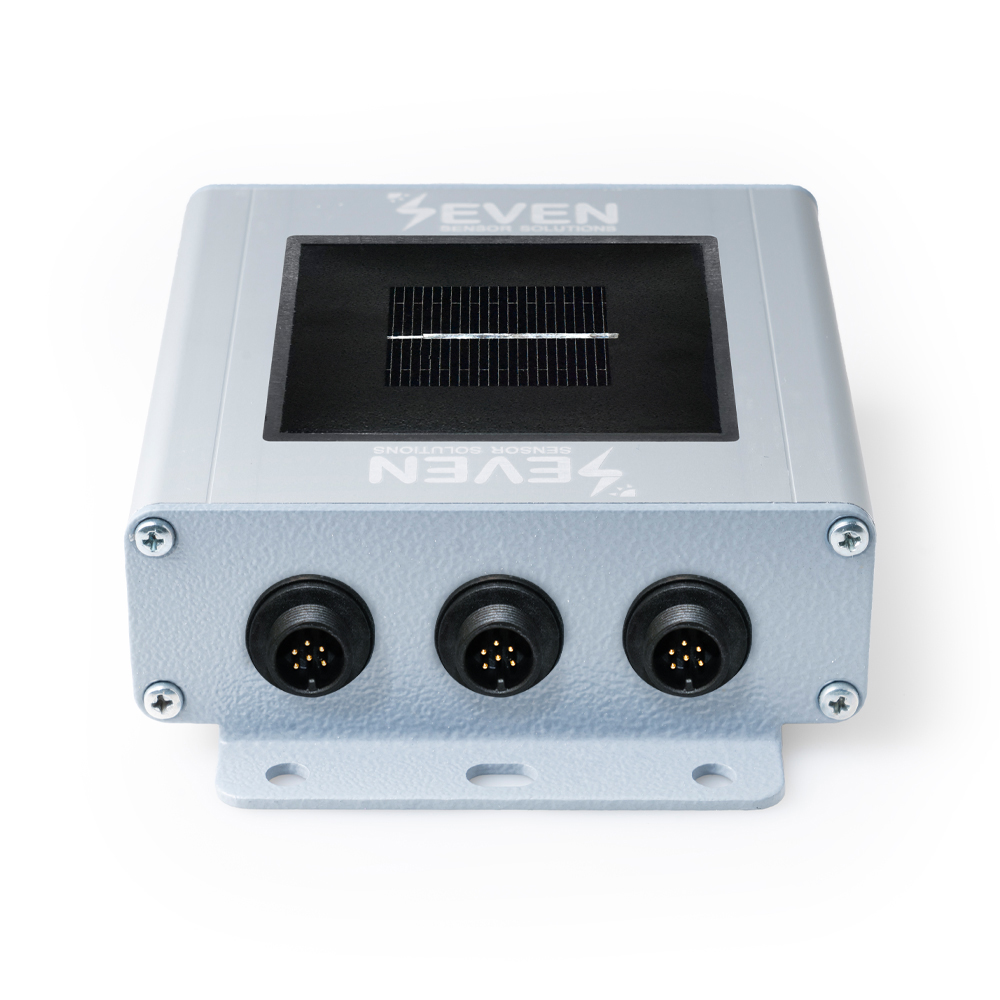

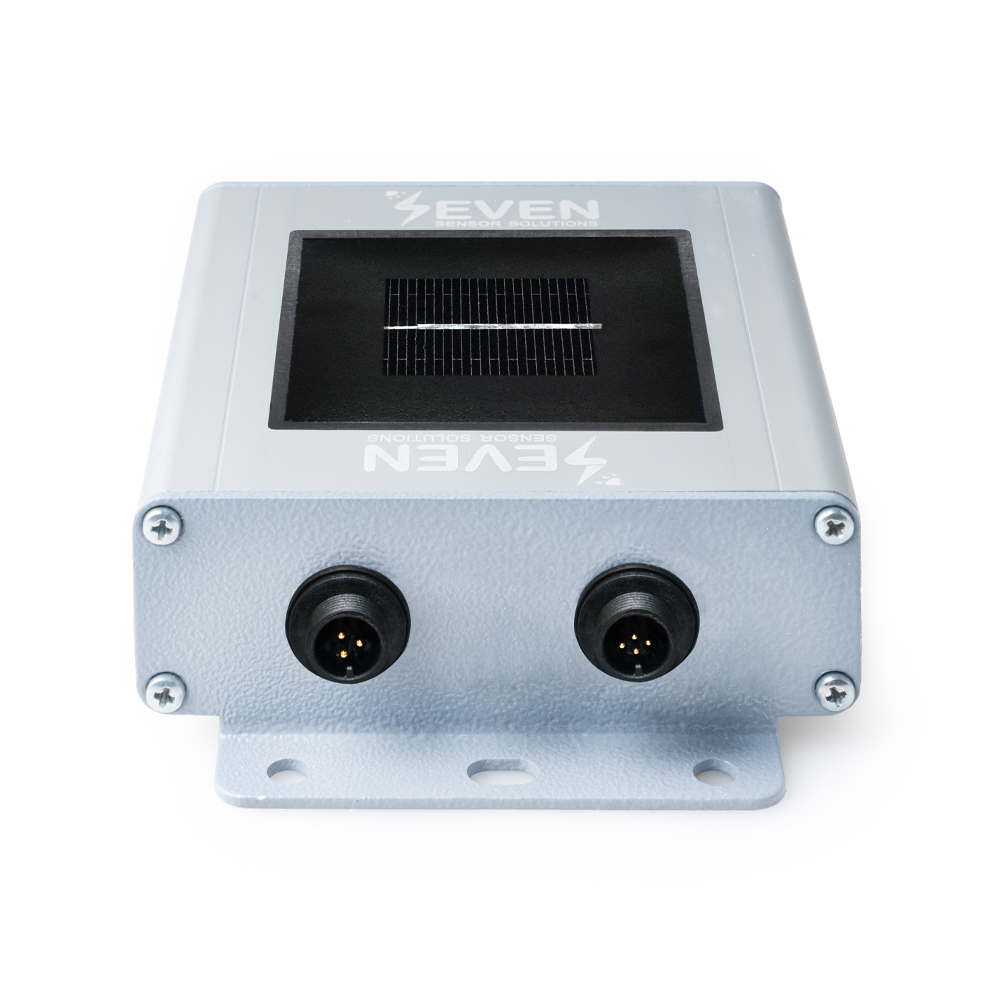

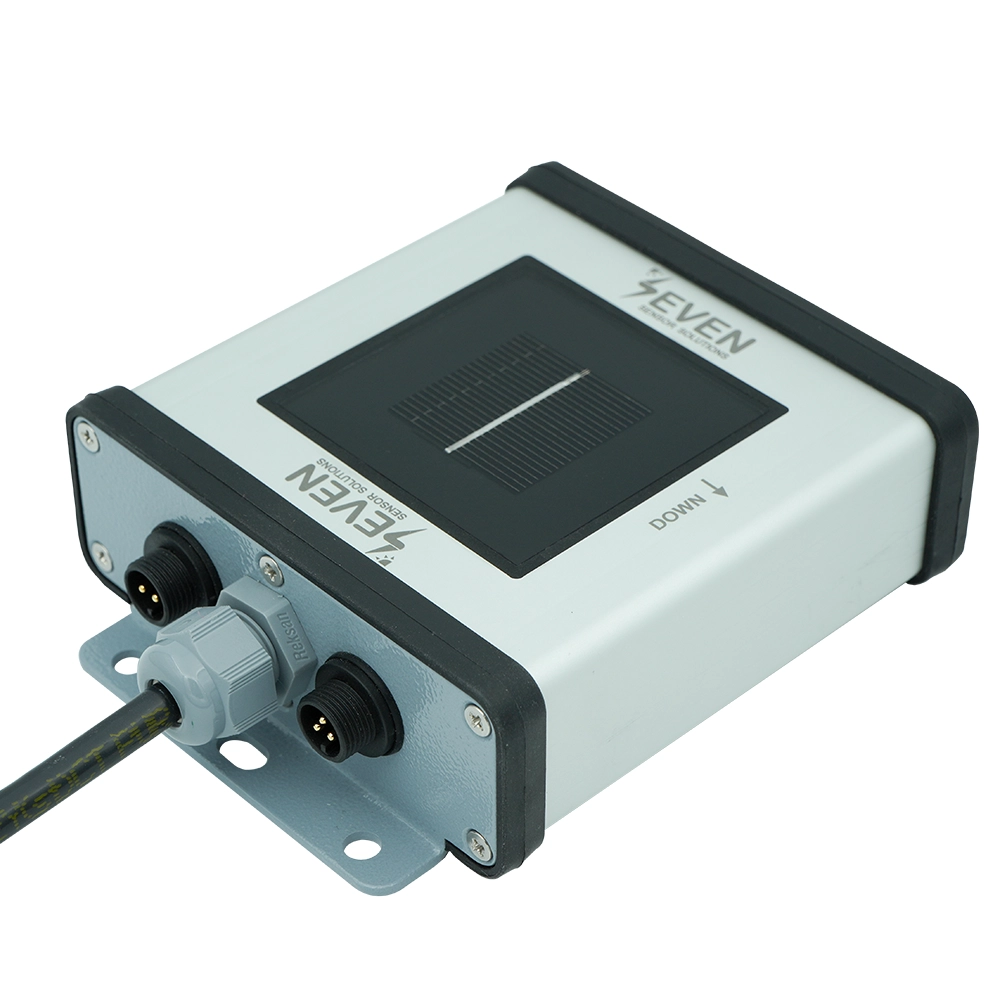

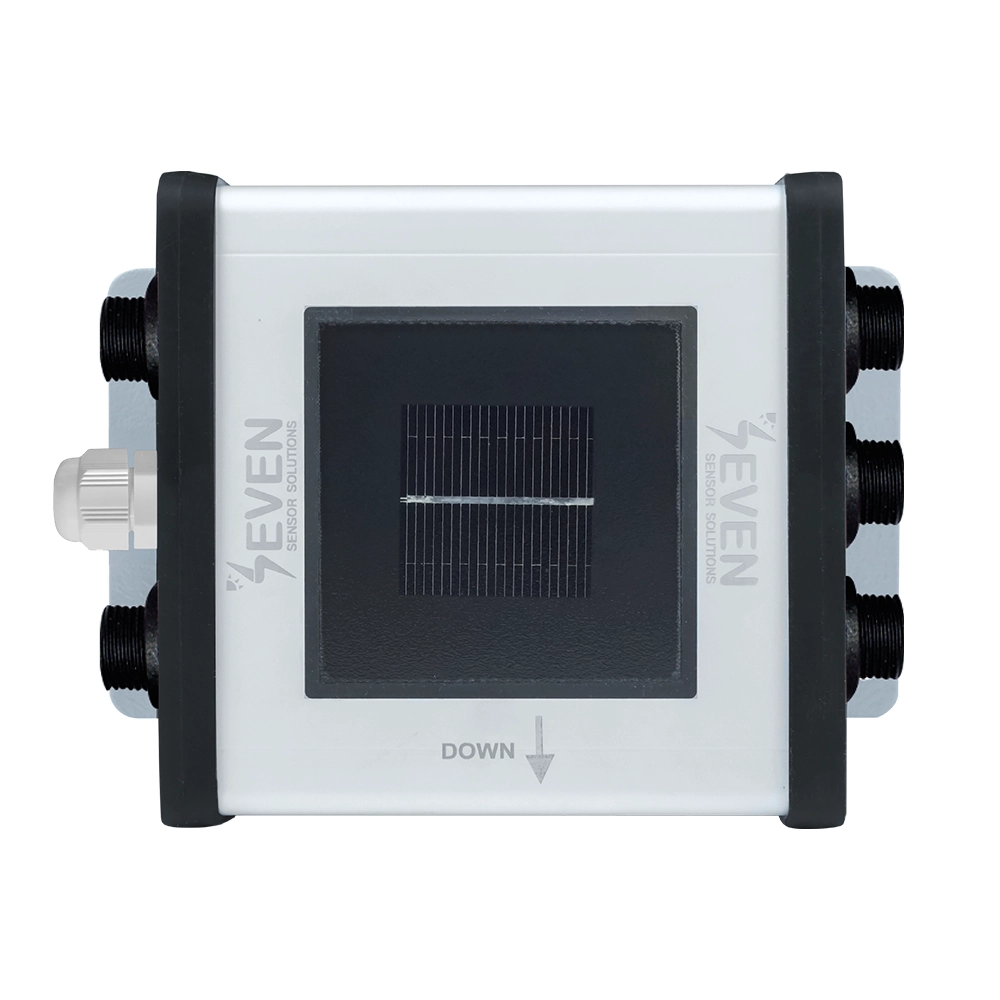

Işınım Sensörü – Modbus RTU Çıkışlı
GES projeleri için Modbus RTU çıkışı olan bir sensör kutusudur. Işınım sensörünün yanı sıra dahili hücre sıcaklık sensörü de içerir. Tüm Modbus RTU dataloggerlar ile uyumludur. Montaj levhası ve kablo ile birlikte verilir.
TEKNİK BİLGİLER
| Genel Bilgi | |
| Referans Hücre | Monokristal Silikon (52 mm x 52 mm) |
| Şönt Direnç | Doğrudan hücrenin kutuplarına lehimlenmiş yüksek hassasiyetli şönt direnç |
| Işınım Değeri | 0…1600 W/m² |
| Çalışma Sıcaklığı | -40°C ila +85°C |
| Elektriksel Bağlantı | 3 m PUR Kablo LIYC11Y, UV ve hava koşullarına dayanıklı |
| Güç Kaynağı | 12 ila 30 VDC (20 VDC’de ise 30 mA) |
| Arayüz/İletişim | RS485, 19200 baud hızına kadar |
| Protokol | Modbus RTU protokolü ve 2 telli RS485 veri yolu üzerinden haberleşme, sunspec haberleşme seçenekli |
| Galvanik İzolasyon | Güç kaynağı ve RS485 veri yolu arasında 1000 V |
| Boyutlar ve Ağırlık | 140 mm x 108 mm x 42 mm, yaklaşık 300 g |
| Koruma Sınıfı | IP68 |
| Doğruluk | |
| Işınım | 10…1600 W/m2, ISO 9060’a göre Dünya Meteoroloji Örgütü sınıf 1 Secondary Standart Piranometresine (örn. CMP11) kıyasla aylık hesaplar belirsizliği ±%3’ten daha küçüktür. 100…1500 W/m2 aralıkta EN 61724-1 standartına göre belirsizlik değeri ≤%3 Class A piranometreye denktir. |
| Sapma | Yılda 0.3%’ten çok daha küçük sapma |
| Kablo Bağlantısı | |
| Kahverengi | Güç (+) |
| Beyaz | Güç (-) |
| Yeşil | RS485 Veri (+) / A |
| Sarı | RS485 Veri (-) / B |
| Giriş 1 | 3S-AT-18B20, Ortam sıcaklık sensörü, 2 pinli konnektör |
| Giriş 2 | 3S-MT-18B20, Panel sıcaklık sensörü, 3 pinli konnektör |
| Giriş 3 | Bağıl nem sensörü veya Rüzgar yön sensörü, 4 pinli konnektör |
| Giriş 4 | 3S-WS-PLS-P, Rüzgar hız sensörü, 5 pinli konnektör |
| Çıkış | Besleme ve Haberleşme, 6 pinli konnektör |
| Diğer | |
| Kalibrasyon | AM 1,5 spektrumundaki doğal güneş ışığında her bir sensörün, Fraunhofer Institute tarafından kalibre edilmiş referans sensörüne bağlı olarak kalibre edilmektedir. |
| Bakım Hususları | Sensör yumuşak pamuklu bez, su ve deterjan kullanılarak temizlenebilir. Sensör kutusunun kullanıcı veya montaj personeli tarafından açılmalıdır. Kutunun açılması garanti şartlarını ihlal eder. |
| Modbus Teknik Özellikleri | |
| Baud Rate | 1200, 2400, 9600, 19200, 38400 |
| Parite | No, even, odd |
| Durdurma Biti | 1, 2 (Sadece No Parite) |
| Fabrika Ayarları | 9600 baud, 8N1, address: 1 |
Işınım sensörleri; güneşten gelen ışınımı W/m2 cinsinden ölçmek için kullanılan sensörlerdir.Referans hücrenin kısa devre akımı ölçülerek aynı zamanda ışınım da ölçülmektedir.
Referans hücrelerde düz cam kullanıldığı için ışığın cam yüzeyindeki yansıması her farklı açı değeri için değişkenlik göstermektedir.
Modbus; istemci/sunucu sistemlerini programlamak, PLC, invertör, sürücü, sensörler ve diğer çevre elemanları ile haberleşme, scada kontrolü, otomasyon sistemlerinin uzaktan kontrolü için kullanılır.
Dijital çıkışlar bilgisayarlarla doğrudan iletişim kurabilirler. Bu iletişim kurulurken belli bazı protokoller kullanılır.
Modbus RTU protokolü master/slave mimarisine göre düzenlenmiş seri haberleşme protokollerini kullanarak, kullanım kolaylığı ve güvenilirlik nedeniyle tercih sebebidir. Bu protokol ile birlikte çalışabilen 32 adet alıcı-vericinin tek bir kabloyla veri iletişimi sağlanabilir. RS485 protokolü kablodaki iletişim problemlerini ortadan kaldırmaktadır.
Seven Sensör,solar PV modülleri ve sistemlerinin uzun vadeli performans izlemesinde kullanılmak
üzere tasarlanmış sensörlerin üretimini yapmaktadır.
Işınım Değerinin Ölçümü
Silikon ışınım sensörü, uygun maliyetli olmasının yanında sağlam özellikle güneş ışınımının ölçümü konusunda en güvenilir çözümdür. Bir PV modülüne karşılık gelen sensör elemanının yapısına bağlı olarak, PV sistemlerinin izlenmesi için referans olarak idealdirler.Özellikle PV modüllerine benzetilebilir spektral yanıt ve benzer eğim hatası (olay açısı değiştirici),verileri kullanılarak PV enerji performansının kesin bir analizine izin verir.
Işınım Sensörünün Çalışma şekli
Işınım Sensörü; cam ve tedlar arasındaki referans hücre, alüminyum veya plastik kutu ile birlikte kullanılan emniyetli ve sağlam bir sensördür.Sensör 0-1600 W/m2 aralığındaki güneş ışınımını ölçmek için kullanılır.

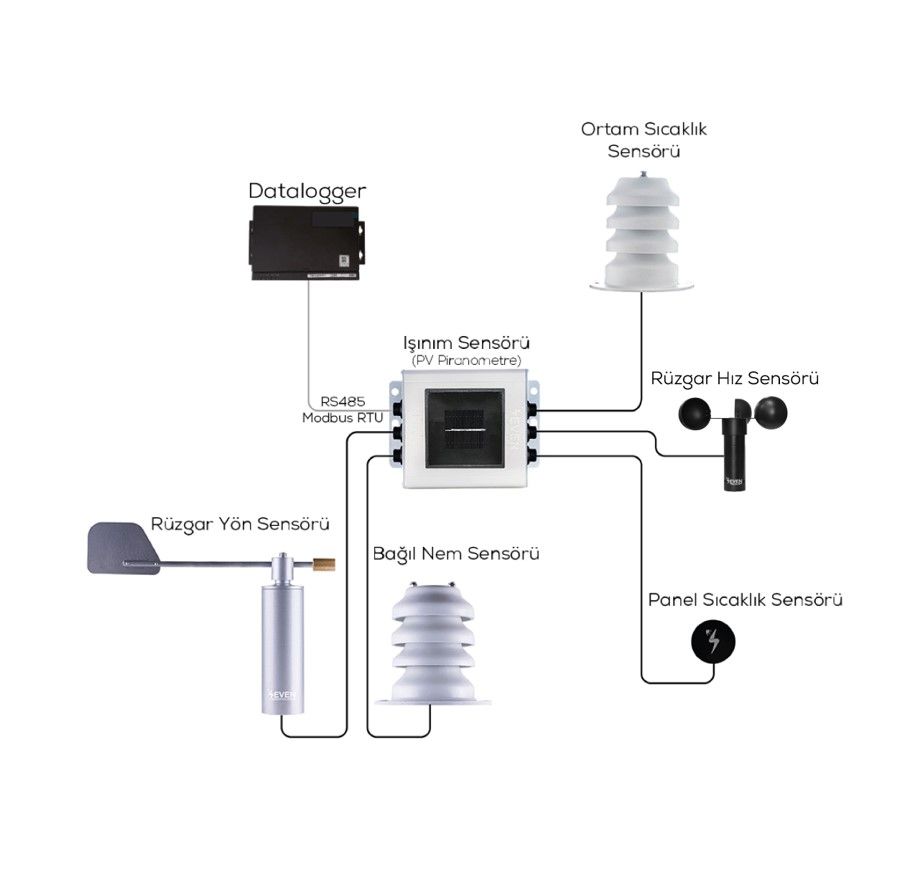

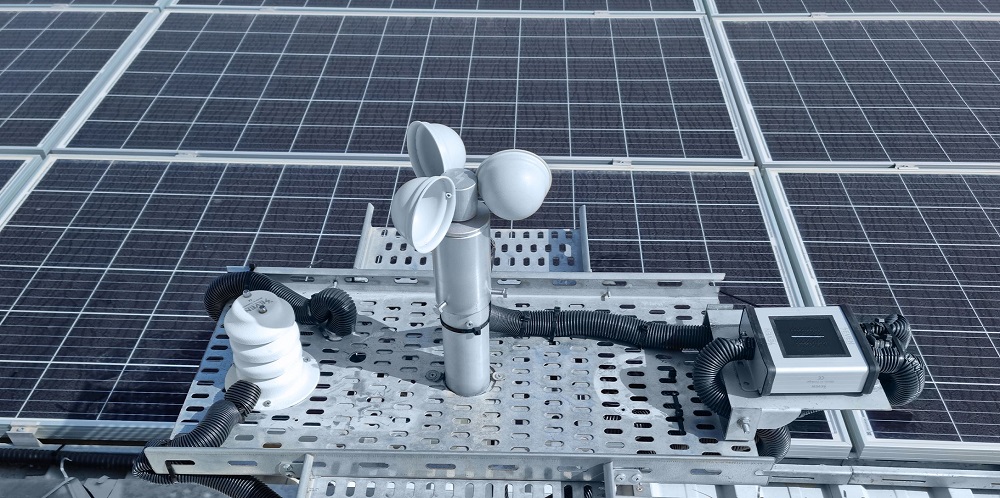

Sensör kutusu üzerinde konnektör bağlantıları bulunduğundan sensör kutusuna tercihe göre sıcaklık sensörleri(ortam sıcaklık sensörü ve panel sıcaklık sensörü) ve rüzgar hızı sensörü de bağlanabilir.
Kısa devre akımı ışınımla orantılı olduğundan, bir silikon referans hücre, bir ışınım sensörü olarak kullanılabilir. Sensörlerimiz, şönte bağlı bir monokristal referans hücre ile üretilmiştir. Şöntün düşük direnci nedeniyle hücre kısa devrede gibi çalışır.Kısa devre akımının sıcaklık katsayısı küçük bir hata oluşturur.
Telafi, referans hücrenin arka tarafına takılan özel bir sıcaklık sensörü kullanılarak gerçekleştirilir. Hücrenin kısa devre akımının ölçüm sinyalleri ve sıcaklık sensörünün direnç değeri bir mikro kontrolör tarafından ölçülür.Hesaplanan ışınım ve sıcaklık değerleri Modbus RTU protokolü ile bir RS485 portuna verilir.
Işınım Sensörünün Mekanik Yapısı
Referans hücre, cam ve Tedlar arasında Etilen-Vinil-Asetat (EVA) içine yerleştirilmiştir. Kutunun üst kapağına kolay entegrasyonu,ölçüm kablosunun bağlantısı için kablo rakorlu ve vidasız terminalli UV ışınlarına dayanımlı malzemeden yapılmış olumsuz hava koşullarına dayanıklı bağlantı kutusu ile sensör yapısı standart bir PV panelin yapısına benzetilebilir. Elektrik bağlantısı 3 metrelik bir kablo ile gerçekleştirilir.
Tüm sensörlerimiz Fraunhofer ISE,Freiburg tarafından kalibre edilen bir referans hücre kullanılarak uluslararası standartlara göre kalibre edilmektedir.
Seven Sensör,solar PV modülleri ve sistemlerinin uzun vadeli performans izlemesinde kullanılmak üzere sensör üretimi yapmaktadır.Ayrıca analog çıkışlı ışınım sensörü imalatlarımız da mevcuttur. Detaylı bilgi için web sitemizi ziyaret edebilirsiniz.
