TERMOPİL ALBEDOMETRENİN TEKNİK ÖZELLİKLER

Ürün Kodu	3S-TP-ALBEDO-A
Ölçülen Veriler	Küresel Yatay (GHI) veya POA Işınım, Yansıyan Işınım, Dahili ve Gövde Sıcaklığı, Dahili Nem
Sensör Tipi	Termopil
Spektral Aralık	280 … 3000 nm
Işınım Aralığı	-20 – 4000 W/m²
Nominal Hassasiyet	8 – 14 µV/(W.m-2)
Tepki Süresi	0,5 s
Sıfır Ofset A – Termal Radyasyon	± 1 W/m²
Sıfır Ofset B – Sıcaklık Değişimi	± 1,5 W/m²
Toplam Sıfır Ofset C	± 3 W/m²
Kararsızlık	< %0,5 (Değişim / yıl)
Doğrusal Olmama	± %0,2 (100 … 1000 W/m²)
Yönsel Tepki	± 10 W/m² (1000W/m² | 0 … 80°)
Spektral Hata	± %0,2
Sıcaklık Tepkisi	± %0,4 -20°C … 50°C
Işınım Çözünürlüğü	0,1 W/m²
Sensor İç Nemi Aralığı	%0 … %100
Sensor İç Nemi Doğruluğu	± %1 RH (20…%70) @ 25°C
Sensör İç Sıcaklık Aralığı	-40°C … +85°C
Sensör İç Sıcaklık Doğruluğu	± 0,1°C (5…60°C)
Gövde Sıcaklığı Aralığı	-40°C … +85°C
Gövde Sıcaklığı Doğruluğu	± 0,2°C
Su Terazisinin Doğruluğu	±0,1°
Görüş Açısı	2π sr
Veri Çıkışı	38400 baud’a kadar RS485
Haberleşme Protokolü	Modbus RTU (İsteğe bağlı Modbus TCP/IP)
Çıkış Hızı	1/s
Çalışma Sıcaklık Aralığı	-40 … 85°C
Güç Kaynağı	12 … 30 V DC
Güç Tüketimi	20 mA @ 24 V DC
Kablo Özelliği	3x2x0,14 mm², 26 AWG LI2Y(st)CTP PUR Kablo, UV ve hava koşullarına dayanıklı
Kablo Uzunluğu	3 metre standart uzunluk (Özel uzunluklar mevcuttur.)
Galvanik İzolasyon	Güç kaynağı ve RS485 veri yolu arasında 1000 V
IP Derecesi	IP 68
Boyutlar	Ø 140 mm x 206 mm
Gövde Malzemesi	Eloksallı Alüminyum
Montaj Yapısı Malzemesi	Alaşımlı Alüminyum
Gölge Diski Malzemesi	ABS
Ağırlık	2,6 kg
Standartlar	ISO 9060:2018, Fast Hızlı Tepki Spektral Düz Sınıf A (Secondary Standard), IEC 61724-1:2021, Sınıf A, ISO/TR 9901:1990 ISO 9847

3S-TP-ALBEDO-A TERMOPİL ALBEDOMETRE NE AMAÇLA KULLANILIR?

Termopil Albedometre hem gökyüzünden doğrudan gelen güneş ışınımını hem de sensörün alt kısmında yer alan yüzeyden yansıyan ışınımı ölçer.

Sensörün ölçebileceği parametreler:

• Küresel Yatay Işınım (GHI)
• Dizi Düzlemindeki Işınım (POA)
• Zemin, çatı, kar, toprak, bitki örtüsü veya PV sistem yüzeyinden yansıyan ışınım
• Sensör iç sıcaklığı
• Gövde sıcaklığı
• Sensör iç nemi

Bu kombinasyon kullanıcıların yansıyan ışınımın doğrudan ışınıma oranı olan albedo değerini hesaplamasına yardımcı olur. Güneş Enerjisi Santrallerinde (GES) bu veriler, zemin yansımasını, bifacial PV panellerin enerji üretimini, yüzey koşullarını ve olası enerji kayıplarını anlamak için çok önemlidir.

TERMOPİL ALBEDOMETRE NASIL ÇALIŞIR?

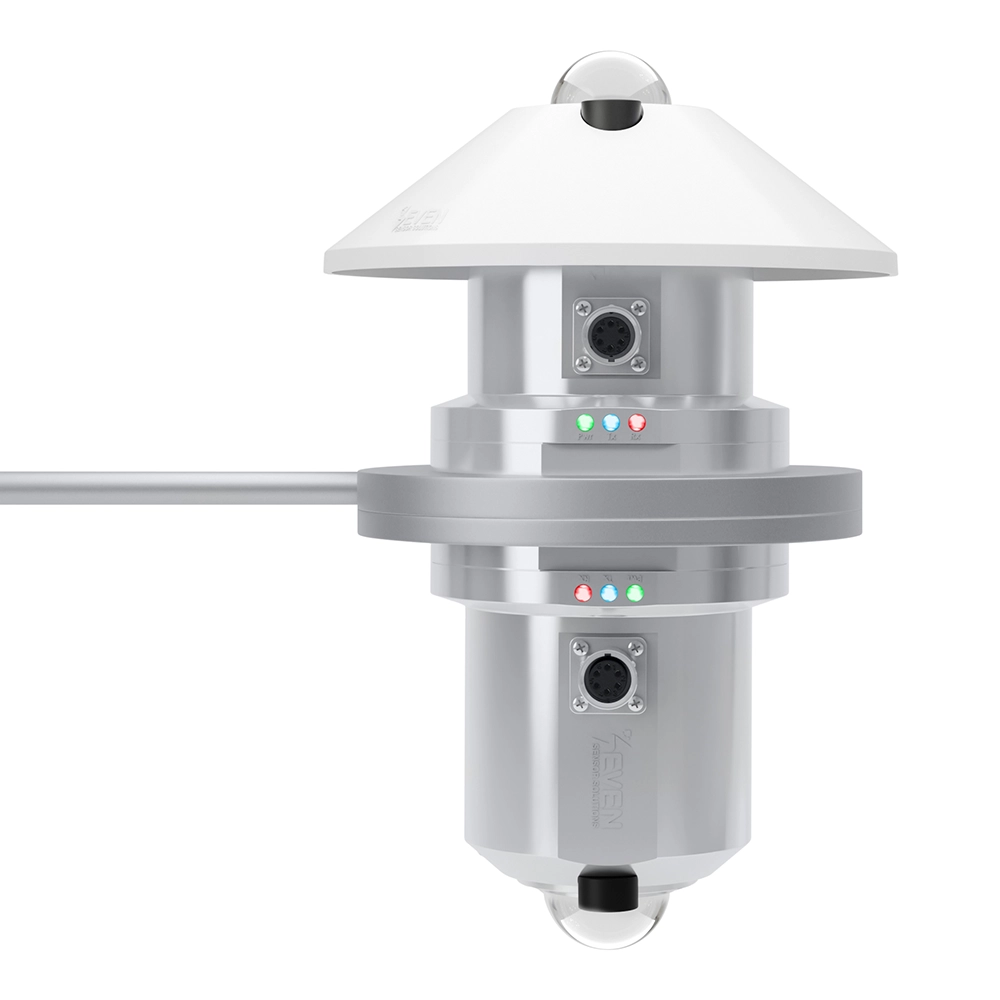

Termopil Albedometre zıt yönlere monte edilen iki farklı piranometrenin birleşmesinden oluşmaktadır.

Üstte yer alan piranometre atmosferdeki ışınımı, aşağıda yer alan piranometre ise yüzeyden yansıyan ışınımı ölçer. İzleme sistemi bu iki ölçümü karşılaştırarak albedo değerini hesaplar.

Albedo formülü aşağıdaki gibi hesaplanmaktadır;

• Albedo= Yansıyan ışınım / Küresel Işınım

Örneğin, üstte yer alan piranometre 1000 W/m², aşağıda yer alan piranometre ise 250 W/m² ölçüyorsa, albedo değeri 0,25 olur. Bu değer, güneş enerjisi projelerinde önemli bir veridir. Yüzey yansıtıcılığı, PV panellerin performansını doğrudan etkiler.

GÜNEŞ ENERJİSİ İZLEME UYGULAMALARI İÇİN NEDEN 3S-TP-ALBEDO-A TERCİH EDİLMELİ?

3S-TP-ALBEDO-A, standart güneş ışınımı ile yansıyan ışınımın aynı anda izlenmesini gerektiren güneş enerjisi uygulamaları için geliştirilmiştir.

Başlıca avantajları:

• A sınıfı ölçüm performansı: ISO 9060:2018 Hızlı Tepki Süresi, Spektral Olarak Düz, A sınıfı gerekliliklerini karşılayacak şekilde tasarlanmış iki adet SEVEN 3S-TP-MB-A piranometre kullanır.
• Bifacial ışınım ölçümü: Doğrudan ve yansıyan güneş ışınımını eş zamanlı olarak ölçer.
• Hızlı tepki süresi: Değişken güneşlenme koşullarında 0,5 saniyelik tepki süresi sunar.
• Düşük sıfır ofset değeri: Uzun süreli kullanımda kararlı ve yüksek doğrulukta ışınım ölçümü sağlar.
• Dijital entegrasyon: Veri kaydediciler ve SCADA sistemleriyle kolay entegrasyon için RS485 Modbus RTU haberleşme arayüzüne sahiptir.
• Dış ortam koşullarına uygun tasarım: IP68 koruma sınıfı, UV ve hava koşullarına dayanıklı kablo ile eloksallı alüminyum gövde sayesinde uzun ömürlü kullanım sunar.
• Profesyonel destek: SEVEN uzaktan kurulum hizmeti, teknik müşteri desteği, ücretsiz yazılım güncellemeleri ve 5 yıl garanti ile birlikte sunulur.

3S-TP-ALBEDO-A NEREDE KULLANILIR?

3S-TP-ALBEDO-A doğrudan ve yansıyan ışınımın doğru bir şekilde ölçülmesine ihtiyaç duyulan uygulamalarda kullanılmaktadır.

Yaygın kullanım alanları:

• Endüstriyel ölçekli güneş enerjisi santralleri
• Bifacial PV sistemlerinin izlenmesi
• Meteorolojik ölçüm istasyonları
• Zemin yansıma çalışmaları
• Tarımsal güneş enerjisi izleme uygulamaları
• Kar, çöl, çatı ve toprak yüzeylerinin yansıtıcılık ölçümleri
• Güneş enerjisi santrallerinde performans oranı (PR) ve enerji kaybı analizleri

Albedo ölçümü, özellikle çift yüzlü fotovoltaik sistemlerde kritik öneme sahiptir. Yansıyan güneş ışınımı, panelin arka yüzeyinden elde edilen enerji üretimini artırır. Hassas albedo verileri, operatörlerin zemin türü, kar örtüsü, bitki örtüsü ve mevsimsel değişimlerin PV sistem performansı üzerindeki etkilerini anlamasını mümkün kılar.

TERMOPİL ALBEDOMETREYİ NASIL KURMALIYIM?

Albedometre iki piranometrenin de güvenilir şekilde ölçüm alacağı bir yere monte edilmelidir.

• Uygun montaj yeri seçimi: Üstte yer alan piranometreyi gökyüzünü engelsiz şekilde görebileceği bir konuma monteleyin. Altta yer alan piranometreyi ise zemini veya ölçümü yapılacak yüzeyi temsil edecek bir konuma monteleyin.
• Ölçüme etki edecek engellerden uzak bir yere yerleştirin: Sensörü montaj yerlerine, duvarlara, kablolara ve gölge ya da yansıma yaratabilecek diğer ekipmanlara yakın olacak şekilde monte etmekten kaçının.
• Sensörü düzgün monte edin: Montaj kolunu kullanarak sensörü monte edin.
• Sensörün hizalayın: Sensör üzerinde bulunan su terazisi yardımıyla sensörün hizasını ayarlayın.
• Güç ve haberleşme kablolarını bağlayın: Sensörü 12–30 V DC güç kaynağı ile besleyin ve RS485 Modbus RTU portu üzerinden veri kaydediciye bağlayın.
• Modbus parametrelerini yapılandırın: Modbus RTU parametrelerini proje gereksinimlerine ve veri kaydedici ayarlarına uygun şekilde yapılandırın.

PV sistemlerde kullanıldığında, sensör yansıyan ışınım ölçümünü yüzeydeki gerçek koşulları doğru şekilde temsil etmesini sağlayacak şekilde monte edilmelidir.

3S-TP-ALBEDO-A’NIN BAKIMI NASIL YAPILIR?

Düzenli bakım, ışınım ve albedo verilerinin doğruluğunun korunmasına yardımcı olur. Önerilen bakım programı aşağıdaki gibidir:

• Günlük: Görünür hasar, yoğun kir, kar, kuş pisliği veya gölgelenme olup olmadığını kontrol edin.
• Haftalık: Toz veya kirlenme varsa sensörün kubbelerini temizleyin.
• Aylık: Sensörün hizasını, montaj doğruluğunu, kablo durumunu ve veri çıkışını kontrol edin.
• Yıllık: Ölçüm performansını gözden geçirin ve tüm kurulumu inceleyin.
• Her 2 yılda bir: IEC 61724-1:2021 standardına göre her 2 yılda bir yeniden kalibrasyon yapılması önerilir.
• En geç 5 yılda bir: SEVEN, yüksek hassasiyetli difüzör teknolojisi sayesinde, proje gereksinimlerine bağlı olarak yeniden kalibrasyonun 5 yılda bir yapılmasını önermektedir.

Yansıyan albedo değerinin doğru hesaplanabilmesi için hem üstte yer alan hem de altta yer alan sensörlerin temiz tutulması gerekir. Her iki piranometredeki kirlenme, albedo değerini etkileyebilir.
