Manuel Toz Sensörü – Modbus Çıkışlı
SEVEN Toz Sensörü, paneller üzerinde çevresel faktörlerden kaynaklanan kirlenme nedeniyle enerji üretim kaybını ölçmek için tasarlanmıştır. Toz Sensörü, tozdan kaynaklanan üretim kayıplarını bilmek için kullanılır. Sensörden okunan kirlenme oranı %10 ise tesiste %10 enerji kaybı var demektir (Toz Oranı = Enerji Kaybı).
Ölçülen Toz Oranı, Modbus RTU protokolüne sahip 2 telli bir RS485 veri yolu aracılığıyla veri kaydedicilere iletilir ve SunSpec uyumludur.

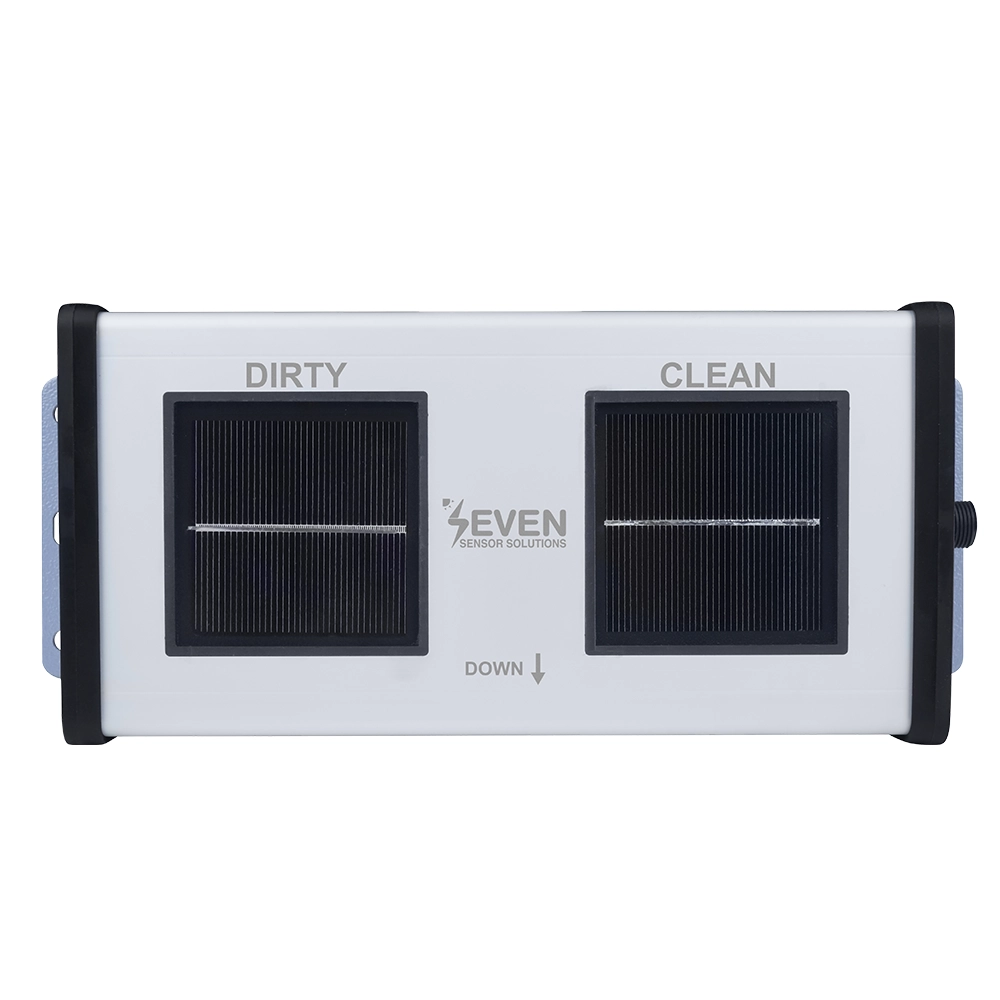

Toz Sensörü kirli ve temiz olmak üzere iki ışınım sensöründen oluşur ve bu ışınım değerlerinin oranlanması ile toz oranı elde edilir. IEC 61724-1 standartlarına göre tasarlanmıştır.
Manuel Toz Sensörünün Otomatik Toz Sensöründen farklı olarak su pompası, su tankı ve kontrol ünitesi içermez. Sensörün temizliği kullanıcı tarafından ne zaman toz oranına ihtiyaç duyulursa o zaman yapılmalıdır. Bu nedenle Otomatik Toz Sensörüne göre daha ekonomiktir.
TEKNİK BİLGİLER
| Ürün Kodu | 3S-SMS-MB-M |
| Toz Ölçüm Aralığı | 0% – 100% |
| Çözünürlük | 0,1% |
| Belirsizlik | ≤1% |
| Işınım | 0…1600 W/m² |
| Hesaplama Standardı | IEC67124-1 (Annex C) |
| Veri Çıkışı | RS485, 38400 baud hızına kadar |
| Haberleşme Protokolü | Modbus RTU |
| Veri Çıkış Hızı | 1/s |
| Çalışma Sıcaklığı | -40°C ile +85°C |
| Çalışma Nem Aralığı | 0 ile 100 %Nem Oranı |
| Güç Kaynağı | 12 ile 30 VDC (20 VDC’de is 30 mA) |
| Güç Tüketimi | 20 mA @ 24 V DC |
| Elektriksel Bağlantı | 3 m PUR Kablo LIYC11Y, UV ve hava koşullarına dayanıklı |
| Galvanik İzolasyon | Güç Kaynağı ve RS485 veri yolu arasında 1000 V |
| Koruma Sınıfı | IP 65 |
| Boyut | 244 mm x 108 mm x 42 mm (W x L x H) |
| Ağırlık | 500 g |
| Kalibrasyon | Her sensör, ISFH-Almanya tarafından kalibre edilen bir referans hücre kullanılarak IEC 60904-2 ve IEC 60904-4 uyarınca Sınıf AAA Sun Simülatör altında kalibre edilir |
| Test | Test, Fraunhofer ISE, Almanya’dan kalibre edilmiş bir referans hücre kullanılarak doğal güneş ışığı altında gerçekleştirilir |
