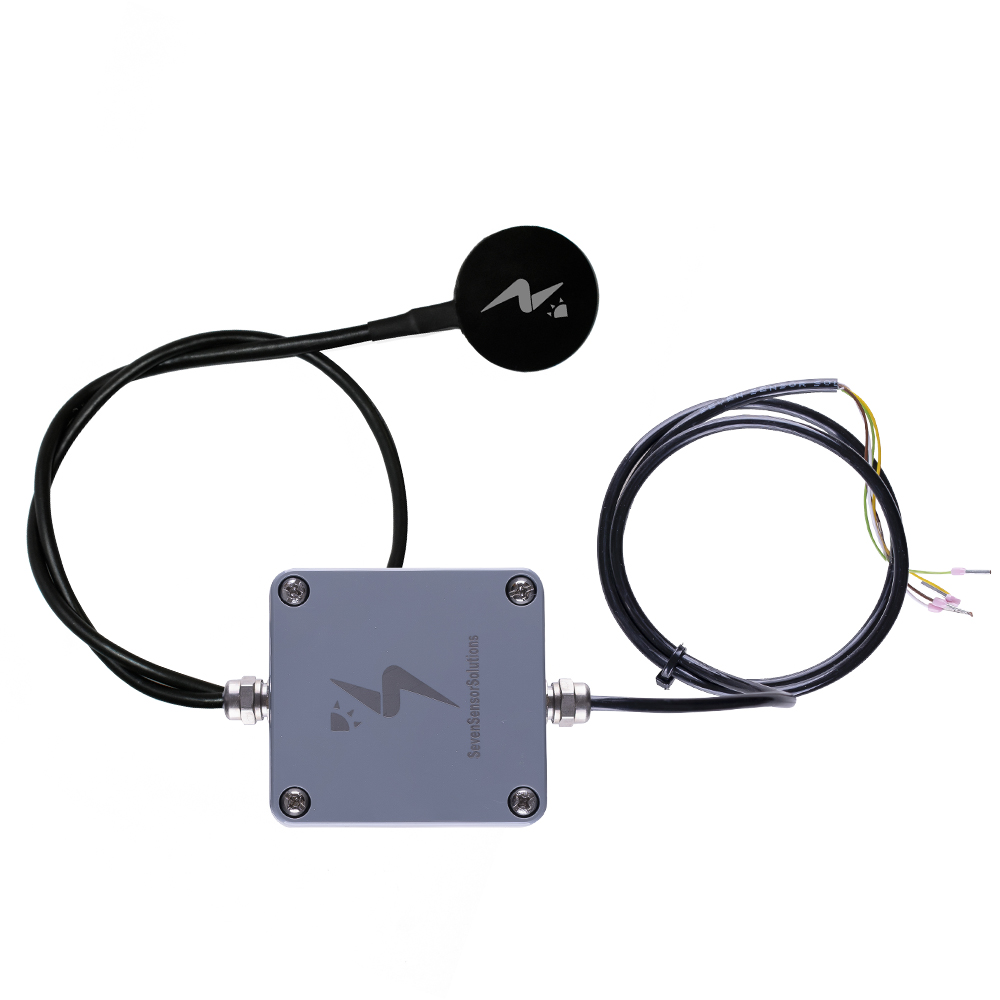

Panel Sıcaklık Sensörü – PT1000 Analog 0-10V
Panel sıcaklık sensörü, bir PT1000 probu kullanarak güneş panellerinin sıcaklığını Santigrat derece (°C) cinsinden ölçer. Panel Sıcaklığını ölçmek için kullanılan PT1000 probu, iki tabaka arasında EVA kaplamanın içine monte edilmiştir. Böylece IEC 61724 standardında belirtildiği gibi panel arka yüz malzemesi ile aynı ısı transfer özelliklerine sahip olunacağı için daha doğru bir ölçüm yapılmasına imkan vermektedir. Analog panel sıcaklık sensörü 0-10V giriş portuna sahip veri kaydediciler, Gateaways ve PLC’ler ile haberleşmeye uyumludur.
Panel sıcaklık sensörü 3 metre haberleşme kablosu ile son kullanıcıya gönderilmektedir.
Kategori: Panel Sıcaklık Sensörü
TEKNİK VERİLER
| Ürün Kodu | 3S-MT-PT1000-U |
| Sensör Tipi | PT1000 |
| Ölçüm Aralığı | -40°C ila +85°C |
| Doğruluk | ± 0.1°C |
| Çözünürlük | 0.1°C |
| Veri Çıkışı | Analog 0-10 V |
| Güç Kaynağı | 12 ile 30 VDC (20 VDC’de is 30 mA) |
| Güç Tüketimi | 30 mA @ 24 V DC |
| Elektriksel Bağlantı | 1,2 m 2x2x0,22 mm², 24 AWG, LI2YC11Y-TP PUR Kablo ve 2 m 2x2x0,22 mm², 24 AWG, LI2YC11Y-TP PUR Kablo, Hava Koşullarına Dayanıklı |
| Çalışma Sıcaklığı | -40°C ila +85°C |
| Boyut | 65 x 115 x 55 mm (G x U x Y) |
| Sensör Koruma Boyutları | Ø 35 x 2 mm |
| Ağırlık | 267 gr |
| Koruma Sınıfı | IP 67 |
| Malzeme | ABS |
| Sensör Koruma | Lamine Edilmiş Arka Yüzey (EVA – Tedlar)/ ABS* Plastik Enjeksiyon |
| Montaj Tipi | 3M Bant ve Primer94 katalizör ile Panel Arkasına Montaj |
| Standart | IEC 60751:2022’ye göre A Sınıfı ve IEC 61724-1:2021 |
