GES’lerde (Güneş Enerjisi Sistemlerinde) ışınım verilerinin doğru ölçülmesi, üretim takibi, performans analizi ve arıza tespiti gibi açılardan kritik öneme sahiptir. Bu amaçla en çok tercih edilen sensörlerden biri olan Termopil Piranometre, gelen güneş ışınımını hassas biçimde ölçer. SEVEN Sensor Solution 3S-TP-MB-A Termopil Piranometremizi ziyaret edebilirsiniz.
Neden GES’lerde Birden Fazla Piranometre Gerekebilir?
Tek bir piranometre, genel ışınım verisini hassas bir şekilde alabilmek için yeterli olabilir. Ancak aşağıdaki durumlarda birden fazla Piranometre kullanımı gereklidir:

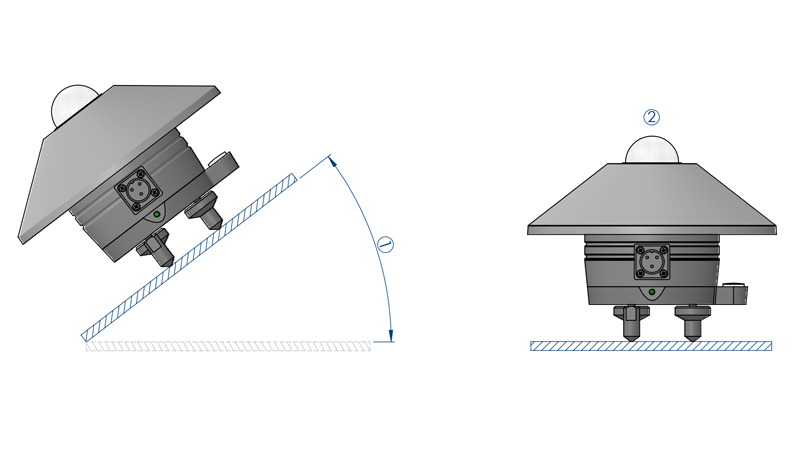

1. GHI ve POA Aynı Anda Ölçülecekse
- (1) POA (Plane of Array Irradiance) için ise güneş panelinin eğimine ve yönüne paralel yerleştirilen ek bir piranometre kullanılır.
- (2) GHI (Global Horizontal Irradiance) için yatay düzleme yerleştirilmiş piranometre gerekir.
- Faklı kurulum açısına sahip sahalar için, her bir farklı açı yönelimi için bir adet Piranometre kullanılmalıdır.

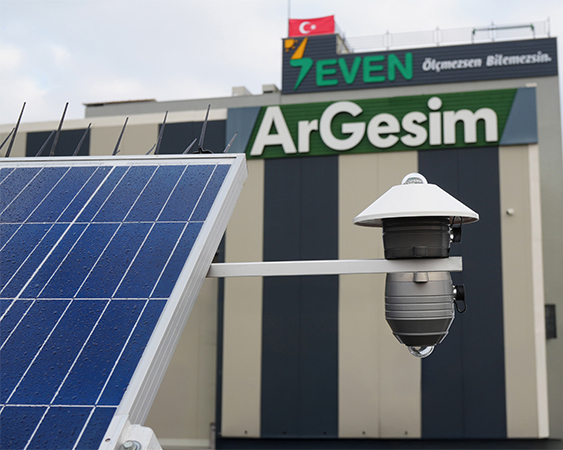

2. Bifacial (Çift Yüzeyli) Panel Kullanımı
- Bu durumda panellerin arka yüzeyine gelen reflected irradiance (yansıtılmış ışınım) ölçülmelidir.
- Bir piranometre de panel arkasına ters yönde yerleştirilerek, bu veri elde edilir.
3. Büyük Alanlı Güneş Santralleri (GES)
- Farklı panel yönelimleri veya bölgesel iklim farkları olan büyük sahalarda, lokal değişimleri yakalayabilmek için birden fazla piranometreye ihtiyaç duyulur.
- IEC61724:2021’e Göre Gerekli Sensör Sayısı:
| Sistem Büyüklüğü (AC)
MW |
Adet |
| < 40 | 2 |
| ≥ 40 … < 100 | 3 |
| ≥ 100 … < 300 | 4 |
| ≥ 300 … < 500 | 5 |
| ≥ 500 … < 700 | 6 |
| ≥ 700 | 7, her 200 MW için 1 eklenmeli |
4. Performans Kayıplarını Analiz Etme Amaçlı
Kirlilik, gölgeleme veya don gibi bölgesel etkileri analiz etmek için, aynı sahasının farklı konumlara yerleştirilen piranometre sorunun kaynağının daha net belirlenmesini sağlar.
3S-TP-MB-A Termopil Piranometre
3S-TP-MB-A, ISO 9060:2018 Sınıf A ve IEC 61724-1:2021 Sınıf A uyumluluğu ile profesyonel sistemlerde kullanılmak üzere tasarlanmış yüksek hassasiyetli Class A Termopil Piranometredir. Birden fazla noktada ışınım ölçümü için ideal bir sensördür.
3S-TP-MB-A Termopil Piranometrenin temel özellikleri;
- Son teknoloji ile donatılmış tek kubbe camlı, beyaz kuvars difüzörlü ve termopil içermektedir. Piranometre özelliklerinin detaylı anlatıldığı Yeni Nesil Termopil Piranometre Teknolojisi yazımıza göz atabilirsiniz.
- Spektral aralığı 280 – 3000 nm arasındadır.
- Tepki süresi 0,5 saniyedir.
- Dijital RS485 Modbus RTU veri çıkışına sahiptir.
- Çözünürlüğü 0.1 W/m²’dir.
- Çalışma sıcaklığı -40°C ile +85°C’dir.
- Ölçüm aralığı ise 0 – 4000 W/m²’dir.
- Kalibrasyon süresi 5 yıldır.
- Havalandırma Olmadan Bile Düşük Sıfır Sapmasına sahiptir.
- Daha Hızlı Termal Stabilizasyonu vardır.
Aynı sahada birden fazla Piranometre kullanımının avantajları;
- İhtiyacı tam olarak karşılamak
- Gelişmiş veri hassasiyeti
- Çoklu ölçüm noktalarıyla kapsamlı analiz
- Performans kaybı nedenlerini doğru belirleme
Birden fazla Piranometre kullanımı, yalnızca büyük sistemlerde değil, doğru ve detaylı performans analizi yapmak isteyen her ölçekteki güneş enerjisi projesi için önemlidir.
3S-TP-MB-A Termopil Piranometre, bu ihtiyacı karşılamak için sunduğu yüksek doğruluk, geniş uyumluluk ve sağlam yapısıyla profesyonel bir çözümdür.
Detaylı ürün bilgileri ve teknik dokümanlar için SEVEN Sensor sayfasını ziyaret edebilirsiniz.
