Işınım sensörü bir yüzeye ulaşan güneş ışınımını ölçen ve fotovoltaik sistemlerin performansını izlemeye yardımcı olan bir sensördür. GES’lerde yaygın olarak kullanılır çünkü güvenilir ışınım verisi sunar, düşük bakım gerektirir ve profesyonel PV izleme uygulamaları için pratik ve ekonomik bir çözüm sağlar.
Işınım Sensörü Güneş Enerji Sistemlerinde Neden Önemlidir?
Güneş enerji sistemlerinin doğru şekilde tasarlanması, kurulması ve performansının değerlendirilmesi için ışınım ölçümü büyük önem taşır. Bir fotovoltaik santralin nasıl çalıştığını anlayabilmek için panellere ne kadar güneş ışınımı ulaştığını bilmek gerekir. Işınım sensörleri tam olarak bu noktada devreye girer.
Işınım sensörü, diğer adıyla fotovoltaik piranometre, klasik piranometrenin PV sistemlere uyarlanmış bir türevi olarak geliştirilmiştir. Güneşten gelen ışınımı ölçer ve profesyonel PV santral izleme ile performans analizlerinde güvenilir veri sağlar. Özellikle uygun maliyetli yapısı ve düşük bakım ihtiyacı sayesinde sık tercih edilir.
Işınım Sensörünün Temel Bileşenleri Nelerdir?

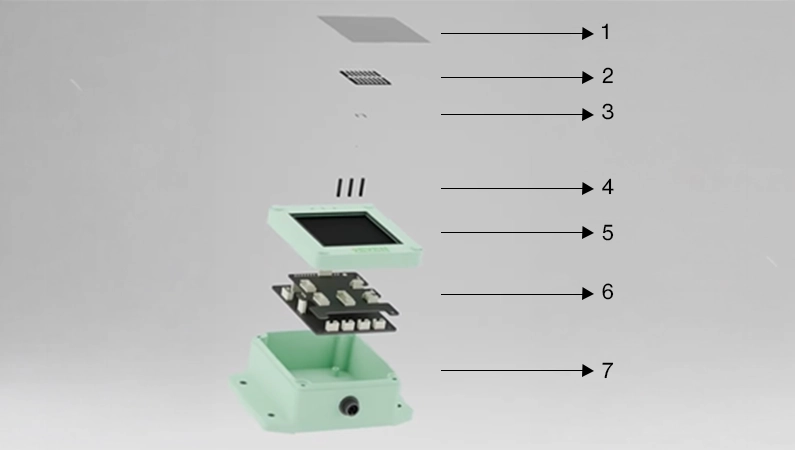

Bir ışınım sensörü yedi ana parçadan oluşur:
- PV Temperli Cam: Algılama yüzeyini koruyan bir PV temperli cam tabakası.
- PV Hücre (EVA ve Tedlar ile Lamine Edilmiş): Camın altında dayanıklılık için EVA ve Tedlar ile lamine edilmiş galyum katkılı monokristal silikon PV hücre bulunmaktadır.
- Dahili Sıcaklık Sensörü (PT1000): PV hücrenin arka yüzeyinde IEC 60751:2022 standardına uygun A Sınıfı PT1000 sıcaklık sensörü hücre sıcaklığını ölçmektedir.
- Hassas Şönt Direnci: PV hücre akımını voltaja dönüştürür.
- Elektronik Kart (PCB): Voltaj sinyalini ışınım çıkışına dönüştürür.
- Dayanıklı ASA Gövde: Fiber takviyeli, UV’ye dayanıklı.
- Dahili Tanılama LED’leri: Hızlı durum kontrolü için cihazın çalışma ve iletişimi sırasında anlık görsel geri bildirim sağlayan Güç, Tx ve Tr olmak üzere üç adet dahili tanılama LED’ine sahiptir.

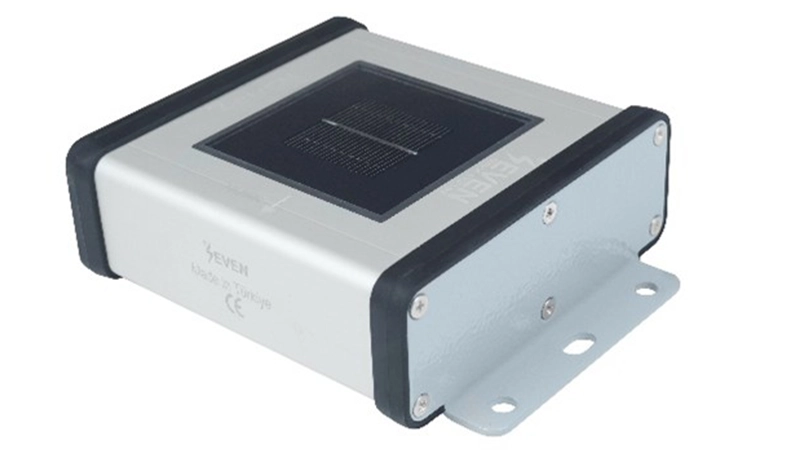

Sensör Kutusu Ne İşe Yarar?
Sensör kutusu fotovoltaik hücre ile elektronik devre kartını bir arada barındırır. UV dayanımlı malzemeden üretilir ve zorlu hava koşullarına karşı dayanıklı olacak şekilde tasarlanır. Aynı zamanda sahada kolay montaj yapılabilmesi için dahili montaj deliklerine sahiptir.

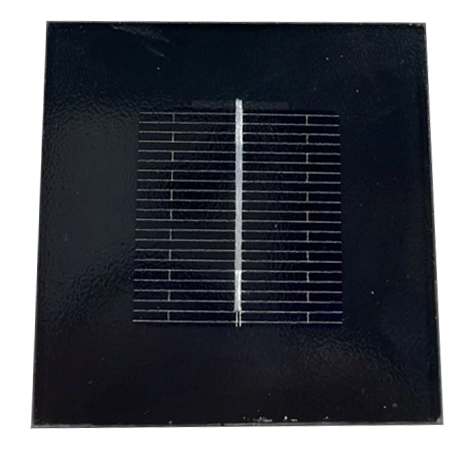

Fotovoltaik Hücrenin Görevi Nedir?
Fotovoltaik hücre genellikle galyum katkılı monokristal silikondan üretilir ve güneş ışınımını soğurarak tepki verir. Yapısı PV modül hücresiyle benzer özellikler taşıdığı için ışığa ve sıcaklığa bir güneş paneline benzer şekilde karşılık verir. Bu da onu özellikle güneş enerjisi uygulamaları için oldukça uygun hale getirir.
Elektronik Kart Ne Yapar?

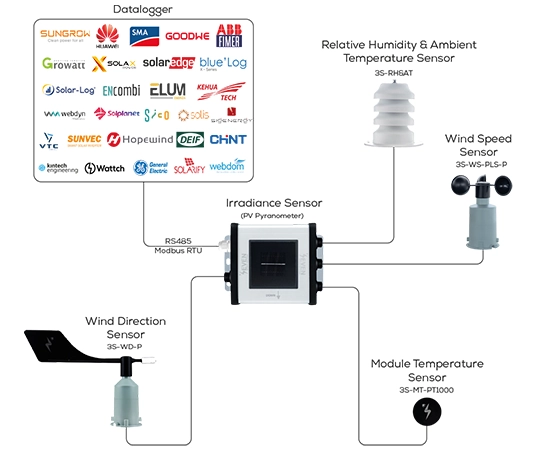

Elektronik kart, toplanan verileri mikroişlemci yardımıyla işler ve gerilim sinyalini W/m² cinsinden ışınım çıktısına dönüştürür. SEVEN ışınım sensörüne ayrıca sıcaklık ve rüzgâr sensörleri de bağlanabilir. Böylece birden fazla çevresel veri aynı sistem içinde birlikte toplanıp işlenebilir.
Işınım Sensörü Nasıl Çalışır?
Işınım sensörü güneş ışığını soğurmak ve elektrik akımı üretmek için monokristal bir güneş hücresi kullanır. Silikon güneş hücresinin kısa devre akımı güneş ışınımıyla doğru orantılı olduğu için bu akım ışınım ölçümünde kullanılabilir.
Sensör içinde yer alan hassas bir şönt direnç, bu akımı ölçülebilir bir sinyale dönüştürür. Hücrenin arkasına yerleştirilen sıcaklık sensörü ise hücre sıcaklığını ölçer ve sıcaklığa bağlı sapmaların düzeltilmesine yardımcı olur. Ardından bu sinyaller elektronik kart tarafından işlenir ve sıcaklık telafili ışınım değeri W/m² cinsinden hesaplanır.
Ölçülen veriler RS485 üzerinden Modbus RTU protokolü kullanılarak alıcı birimlere aktarılabilir. Modele ve uygulama ihtiyacına göre 4–20 mA, 0–1,5 V veya 0–10 V gibi analog çıkış seçenekleri de sunulabilir.
Esnek tasarımı sayesinde ışınım sensörü harici çevresel sensörlerle birlikte çalışabilir ve böylece fotovoltaik santraller için daha kapsamlı bir izleme altyapısı oluşturabilir.
Işınım Sensörleri En Çok Nerelerde Kullanılır?
Işınım sensörleri çoğunlukla fotovoltaik santrallerde şu amaçlarla kullanılır:
- Performans izleme
- Sistem değerlendirmesi
- Beklenen üretim ile gerçek üretimin karşılaştırılması
- Bakım ve arıza tespit süreçlerinin desteklenmesi
- Kurulum sahasındaki güneş kaynağı verilerinin kaydedilmesi
Pratikte bu sensörler üretimde görülen düşüşün hava koşullarından mı yoksa sistem içindeki bir sorundan mı kaynaklandığını anlamaya yardımcı olur. Bu nedenle profesyonel güneş enerjisi izleme sistemlerinin önemli bir parçasıdır.
Işınım Sensörleri Neden Pratik Bir Seçenektir?
Bazı diğer ışınım ölçüm cihazlarıyla karşılaştırıldığında ışınım sensörleri şu yönleriyle öne çıkar:
- Uygun maliyetli olmaları
- PV sistemlere kolay entegre edilebilmeleri
- Düşük bakım gerektirmeleri
- Profesyonel izleme uygulamaları için uygun olmaları
Fotovoltaik hücrelerinin davranışı güneş paneli hücresine benzediği için PV panellerin gerçek çalışma koşullarını yansıtan veriler elde etmek açısından oldukça pratik bir çözüm sunarlar.
Sıkça Sorulan Sorular
Işınım sensörü neyi ölçer?
Işınım sensörü bir yüzeye ulaşan güneş ışınımını ölçer. PV sistemlerde bu veri performansın izlenmesi ve değerlendirilmesi için kullanılır.
Işınım sensörü ile piranometre aynı şey midir?

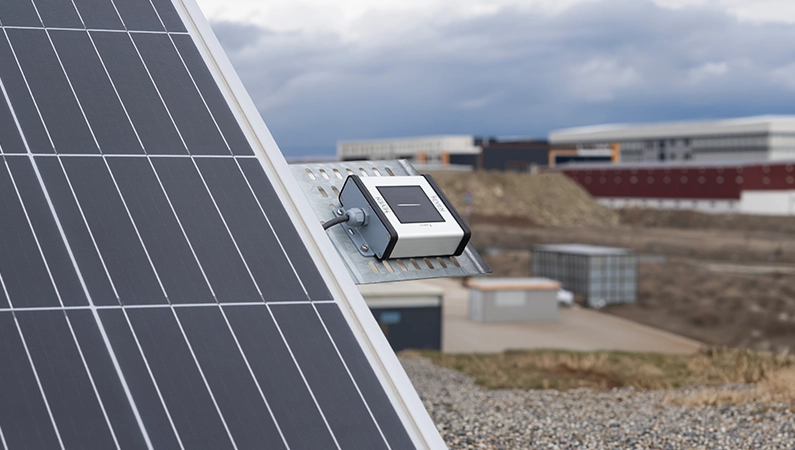

Hayır, aynı cihaz değildir. Her ikisi de güneş ışınımını ölçer ancak çalışma prensipleri farklıdır. Piranometre, termopil teknolojisiyle çalışır ve genellikle bir yüzeye gelen toplam güneş ışınımını ölçmek için kullanılır. Bu nedenle küresel yatay ışınım (GHI) ölçümlerinde yaygın olarak tercih edilir. Işınım sensörü ise genellikle fotovoltaik referans hücre tabanlıdır. PV panellerle benzer davranış gösterdiği için özellikle fotovoltaik sistemlerde tercih edilir. Çoğunlukla panel ile aynı eğim ve yönelimde yerleştirilerek dizi düzlemindeki ışınımın (POA) ölçülmesinde kullanılır. Kısacası piranometre ile ışınım sensörü aynı amaca hizmet etse de aynı teknolojiye sahip değildir.
SEVEN Işınım Sensörü hangi çıkış seçeneklerini sunar?
Sıcaklık telafili ışınım ve sıcaklık verileri RS485 üzerinden Modbus protokolü ile iletilebilir. Analog çıkış gerektiğinde ise 4–20 mA, 0–1,5 V veya 0–10 V seçenekleri kullanılabilir.
PV santrallerde ışınım ölçümü neden önemlidir?
Çünkü güneş modüllerine ulaşan ışınım miktarını anlamayı sağlar. Böylece santralin gerçek üretimi ile beklenen performansı karşılaştırmak mümkün olur. Üretimde yaşanan bir düşüşün hava koşullarından mı yoksa sistem kaynaklı bir sorundan mı kaynaklandığı daha kolay anlaşılır.
Sıcaklık ışınım ölçümünü nasıl etkiler?
Sıcaklık fotovoltaik hücrenin davranışını etkileyebilir. Bu nedenle hücre sıcaklığı dahili bir sıcaklık sensörüyle ölçülür ve ısıdan kaynaklanan sapmalar telafi edilerek ölçüm doğruluğu artırılır.
SEVEN ışınım sensörü bir izleme sistemine entegre edilebilir mi?
Evet. SEVEN ışınım sensörleri fotovoltaik izleme sistemlerine entegre olacak şekilde tasarlanmıştır. Ölçüm verilerini data logger’lara, kontrol cihazlarına, SCADA sistemlerine veya diğer alıcı birimlere Modbus RS485 aracılığıyla aktarabilir.
SEVEN ışınım sensörüne ek sensörler bağlanabilir mi?
Evet. SEVEN ışınım sensörleri sıcaklık veya rüzgâr sensörleri gibi harici çevresel sensörlerle birlikte çalışabilir. Böylece PV santraller için daha kapsamlı bir izleme çözümü oluşturulabilir.
Işınım sensörü bakım süreçlerine nasıl yardımcı olur?
Işınım verisi ile gerçek üretim verisi karşılaştırılarak performans düşüşünün düşük güneş ışınımından mı yoksa sistemdeki bir arızadan mı kaynaklandığı anlaşılabilir. Bu da arıza tespitini hızlandırır ve bakım süreçlerini daha verimli hale getirir.
