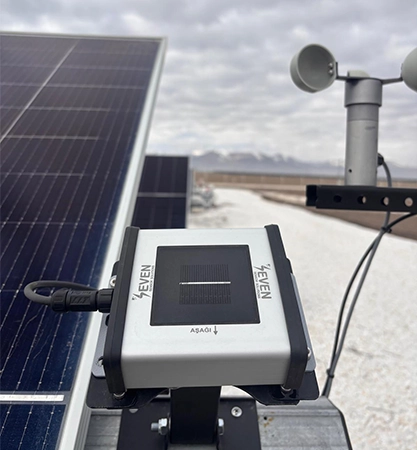

4-20 mA Analog Çıkışlı Işınım Sensörü – 3S-IS-T-I
3S-IS-T-I, Güneş Enerjisi Santrallerinin (GES) izlenmesi ve performansının ölçülmesi için tasarlanmıştır. Işınım sensörü güneş panellerinize ne kadar enerjinin ulaştığını ölçer. Bu ölçümler size sistem verimliliğini izlemede, enerji kayıplarını tanımlamada ve GES performansını en uygun hale getirme konusunda yardımcı olur.
Referans hücreden gelen analog sinyali bir mikroişlemci üzerinden işlediğimiz için, sıcaklık telafili bir ışınım değeri sağlayabiliyoruz.
Işınım Sensörü, monokristal silikon referans hücre ve PT1000 sıcaklık sensörü içerdiği için, gerçek güneş paneli karakteristiğini yansıtan kararlı ve gerçekçi veriler sağlar.
Her ışınım sensörü, fabrika kalibrasyonu ile birlikte sağlanmaktadır ve tamamen kuruluma hazır bir şekilde tarafınıza gönderilir. Kolay kuruluma imkân sağlayan montaj yuvaları ve hava koşullarına dayanıklı kablo sensör içeriğine dahildir.
4-20 mA ANALOG ÇIKIŞLI IŞINIM SENSÖRÜNÜN TEKNİK ÖZELLİKLERİ
| ÜRÜN KODU | 3S-IS-T-I |
| Sensör Tipi | Monokristal Silikon Referans Hücre (31 x 31 mm) |
| Ölçülebilen Veriler | Işınım ve Hücre Sıcaklığı |
| Işınım Aralığı | 0 – 1500 W/m² |
| Belirsizlik | ≤%1 (IEC 61724-1 standardına göre A Sınıfı) |
| Çözünürlük | 0.1 W/m² (1 W/m²’den az; IEC 61724-1 standardına göre A Sınıfı) |
| Tepki Süresi | 1 sn. (3 sn’den az; IEC 61724-1 standardına göre A Sınıfı) |
| Sapma | <%0,3 / yıl |
| Görüş Alanı | 170° (160°’den çok; IEC 61724-1 standardına göre A Sınıfı) |
| Veri Çıkışı | Analog 4-20 mA |
| Eğim-Azimut Açısı | 0°- 0° (1°’den az; IEC 61724-1 standardına göre A Sınıfı) |
| Güç Kaynağı | 12 ila 30 V DC (Önerilen 24 VDC) |
| Güç Tüketimi | 50 mA maks. @ 24 V DC |
| Kablo Uzunluğu ve Özellikleri | 3m 3x2x0.14 mm² 26 AWG LI2YC11Y-TP PUR kablo, UV ve Hava Koşullarına Dayanıklı, kablo bükülme yarıçapı 35mm |
| Hücre Sıcaklık Sensörü Tipi | EN 60751’e göre A Sınıfı PT1000 |
| Çalışma Sıcaklık Aralığı | -40°C … + 85°C |
| Çalışma Nem Aralığı | 0 … %100 RH |
| Boyutlar | 110 x 140 x 42 mm (G x U x Y) |
| IP Sınıfı | IP54 (Opsiyonel IP 68) |
| Gövde Malzemesi | Alüminyum |
| Standart | IEC 61724-1:2021 ve IEC 60904 |
| Kalibrasyon | Her bir sensör, Almanya’daki ISFH Enstitüsü tarafından kalibre edilmiş bir referans hücre kullanılarak IEC 60904-2 ve IEC 60904-4 standartlarına göre AAA Sınıfı Güneş Simülatörü altında kalibre edilir. |
| Menşei | TÜRKİYE |
IŞINIM SENSÖRÜ NE İŞE YARAR?
Işınım sensörü size tam olarak güneş paneline ne kadar güneş ışığı geldiğini gösterir. W/m² cinsinden gösterilen bu ölçümler beklenen ve gerçek sistem performansının karşılaştırılması, verimliliğin hesaplanması ve kirlenme, gölgelenme veya hizalama hataları gibi olası sorunların tespit edilmesi açısından büyük önem taşır.
Işınım verisini sıcaklık telafili bir şekilde ölçebilen 3S-IS-T-I, tüm hava koşullarında güvenle kullanabileceğiniz doğru ve gerçek koşulları yansıtan veriler sunar.
3S-IS-T-I NASIL ÇALIŞIR?
3S-IS-T-I güneş ışığını ölçmek için güneş panellerinde de kullanılan monokristal silikon referans hücre kullanır. Güneş ışığı hücre üzerine düştüğünde, güneş ışınımıyla doğru orantılı olarak artan küçük bir elektrik akımı oluşturur.
Bu akım, hassas bir şönt direnç üzerinden geçirilerek sensörün kısa devre koşullarına çok yakın çalışması sağlanır. Böylece kararlı ve doğrusal ölçüm sonuçları elde edilir.
Referans hücrenin arka yüzüne monte edilen bir sıcaklık sensörü, sıcaklıktan kaynaklanan küçük değişimleri telafi eder. Her iki sinyal de bir mikro işlemcisi tarafından işlenerek gerçek ışınım ve sıcaklık değerleri hesaplanır ve 4–20 mA çıkışı üzerinden iletilir.
NEDEN ANALOG ÇIKIŞLI SEVEN IŞINIM SENSÖRÜNÜ TERCİH ETMELİSİNİZ?
- Yüksek Doğruluk: IEC 61724-1 standardına göre ≤%1 belirsizlikle A sınıfıdır. IEC 60904-2 standartlarına göre kalibre edilir.
- Hızlı Sonuçlar: 1 saniyelik tepki süresi sayesinde gerçek zamanlı karar alma süreçlerini destekler. Talep üzerine bu süre 500 milisaniyeye kadar düşürülebilir.
- Dayanıklı Tasarım: UV korumalı IP54 alüminyum gövde, isteğe bağlı IP68 koruma seçeneğiyle zorlu dış ortam koşullarında güvenilir çalışma sağlar.
- Hızlı Kurulum: Tak-Çalıştır tasarımı kurulum hatalarını azaltır ve devreye alma sürecini hızlandırır. Montaj aparatı ve dahili kablo ile birlikte teslim edilir. Modbus uyumlu tüm PLC, SCADA veya veri kaydedici sistemlerine kolayca entegre edilebilir.
- Düşük Maliyet: Güvenilir performansı ve uzun kullanım ömrü sayesinde yüksek maliyet avantajı sağlar. Sık ürün değişimi ihtiyacını azaltarak bakım maliyetlerini en aza indirir.
SIKÇA SORULAN SORULAR (S.S.S)
3S-IS-T-I analog çıkışlı ışınım sensörünün belirsizliği nedir?
Işınım sensörünün belirsizliği ≤%1’dir ve IEC 61724-1 A sınıfı gereksinimlerini tamamen karşılamaktadır.
Işınım sensörü sıcaklık telafili ışınım değerini ölçer mi?
Evet, dahili mikroişlemcisi sayesinde sıcaklık telafili ışınım değerini ölçer.
4-20mA analog çıkışkı ışınım sensörü doğrudan SCADA sistemime bağlanabilir mi?
Evet, sisteminiz 4-20mA bağlantısını desteklediği sürece sensör tamamen uyumlu olacaktır.
3S-IS-T-I ışınım sensörü nasıl kalibre ediliyor?
Her bir ışınım sensörü, Almanya’daki ISFH Enstitüsü tarafından kalibre edilmiş bir referans hücre kullanılarak IEC 60904-2 ve IEC 60904-4 standartlarına göre AAA Sınıfı Güneş Simülatörü altında kalibre edilir.
Analog çıkışlı ışınım sensörünü ne sıklıkta yeniden kalibre ettirmeliyim?
IEC standartlarına göre maksimum doğruluk için yeniden kalibrasyonun her iki yılda bir yapılması önerilmektedir.
3S-IS-T-I ışınım sensörünü nerede kalibre ettirebilirim?
SEVEN Sensör kendi tesislerinde kalibrasyon hizmeti sağlamaktadır. Kalibrasyon, Almanya’daki ISFH Enstitüsü tarafından kalibre edilmiş bir referans hücre kullanılarak IEC 60904-2 ve IEC 60904-4 standartlarına göre AAA Sınıfı Güneş Simülatörü kullanılarak gerçekleştirilir.
Ayrıca, sensörler isteğe bağlı olacak şekilde ISO/IEC 17025 TÜRKAK akrediteli laboratuvarımızda ya da herhangi bir laboratuvarda da kalibre ettirilebilir. SEVEN bu kalibrasyon değerinin cihaz içine girilebilmesi için kullanıcı dostu bir arayüz sunmaktadır.
Işınım sensörü A sınıfı mıdır?
Evet. 3S-IS-T-I ışınım sensörü IEC standartlarına göre A sınıfıdır.
3S-IS-T-I ışınım sensörünün fiyatı nedir?
3S-IS-T-I modelinin fiyatı 190 ile 340 EUR arasında değişkenlik göstermektedir.
Analog çıkışlı ışınım sensörüne kablo dahil midir?
Evet. Her sensör, UV ve hava koşullarına dayanıklı 3 metre uzunluğunda LI2YC11Y-TP PUR kablo ile teslim edilir. Kablo hem veri hem de güç damarları dahil olmak üzere 5 damarlı bükümlü yapıya sahiptir. Talep üzerine farklı kablo uzunlukları da sunulabilir.
3S-IS-T-I ışınım sensörünün teslim süreleri nedir?
Az adetler için yaklaşık 1-2 hafta
Çoklu adetler için (100+) yaklaşık 6-8hafta
Analog çıkışlı ışınım sensörünü nasıl kuracağım?
Sensörlerin kurulumu ve yapılandırılması için adım adım talimatlar içeren kullanıcı kılavuzumuzu takip edebilirsiniz. İhtiyaç duyulması hâlinde uzaktan kurulum desteğimiz de mevcuttur.
3S-IS-T-I ışınım sensörünün garanti süresi ne kadar?
Tüm 3S-IS-T-I modellerimiz 5 yıl garantilidir.
