SEVEN Sensörleri modbus rtu haberleşme protokolü ile aracı cihazlarla haberleşme sağlayabilen cihazlardır. Bu noktada kullanıcı tarafından ek takip sistemleri oluşturulabilmektedir.
Peki bahsettiğimiz ek takip sistemleri nedir ?
Müşterilerimiz, Seven sensörlerini bir datalogger aracılığıyla okuyup izleyebildikleri gibi, bu verileri farklı sistemlere (örneğin SCADA vb.) aktarma imkânına da sahiptir. Veri aktarımı, datalogger ile hedef sistem arasında TCP/IP protokolü üzerinden bağlantı kurulması yoluyla gerçekleştirilir.
Sensörlerimizin dataloggera entegrasyonu, ilgili Modbus haritalarımıza uygun şekilde sağlanmakta olup, sensör verileri bu sayede datalogger üzerinden okunabilmektedir. Datalogger ise, bu verileri kendi Modbus haritası doğrultusunda farklı sistemlere aktarabilmektedir.
Örnek olarak Huawei Datalogger ile TCP/IP veri aktarımı üzerinden bu konuyu aktaracağız.
Huawei Datalogger ve TCP/IP Veri aktarımı nasıl sağlanmaktadır ?
Seven Sensör Modbus Haritası
Huawei Modbus Haritası
- Her iki Modbus haritasını incelediğimizde, Seven Sensör için ışınım verisi adresi 6 olmasına rağmen, Huawei datalogger üzerinden bu veri başka bir sisteme TCP/IP bağlantısıyla aktarılırken 40035 numaralı adresten aktarılmaktadır.
- Bu işlem gerçekleştirilirken, datalogger ile ilgili sistem yapılandırması nasıl yapılmaktadır?

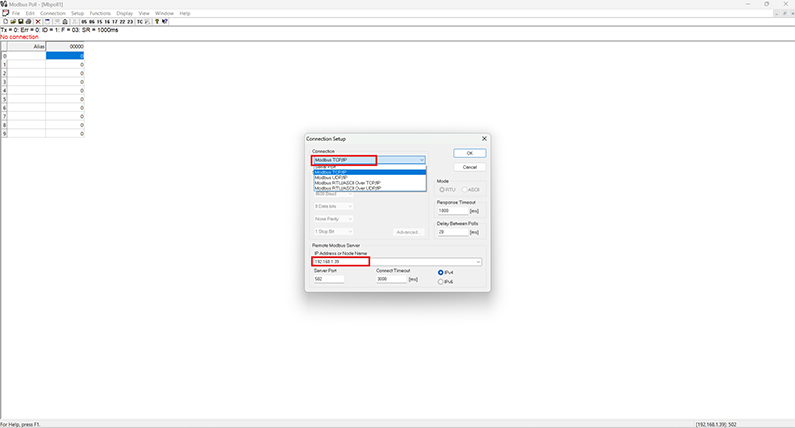

Bu işlemi basitçe, Modbus Poll ve datalogger’ın TCP/IP bağlantısının nasıl yapıldığı üzerinden anlatacağız.
- Öncelikle, sensör ya da sensör setlerinin bağlı olduğu datalogger’ın IP adresinin bilinmesi gerekmektedir.
Peki bu IP adresi nasıl öğrenilir ?
Dataloggerınızın ıp adresi ve seri numarasını Mekanik yapısı üzerindeki etiket bilgilerinden öğrenebilirsiniz. Veya datalogger seri numarasını Huawei Teknik Destek hattına aktararak Enspire arayüz giriş bilgilerini edinebilirsiniz. (Eğer Huawei’e Seven Sensörlerinin Yapılandırması hakkında bilgi sahibi olmak istiyorsanız, internet sitemiz veya youtube kanalımız üzerinden Huawei SEVEN Sensörlerinin Yapılandırılması başlıklı videomuza ulaşabilirsiniz.)
- Datalogger’ın IP adresi öğrenildikten sonra, ilgili sistem arayüzü açılır ve bağlantı türü belirlenir. Ardından datalogger, sisteme kaydedilir ve tanımlanır.
- Veri aktarımının sağlanması istenilen sensör bilgileri (Id vb.) öğrenilir.

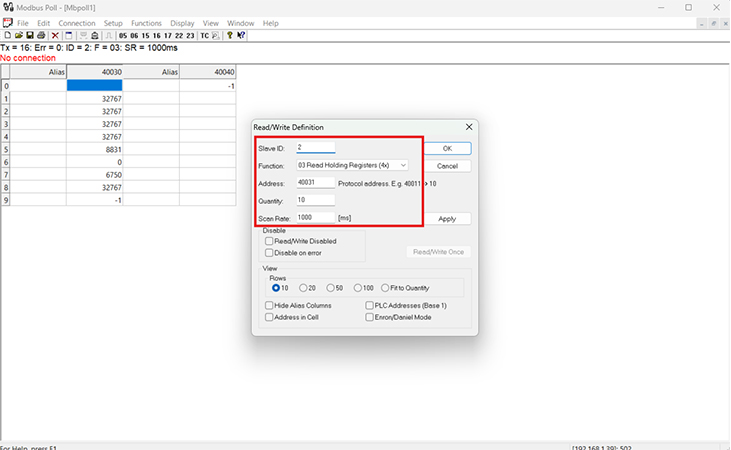

- İlgili sensör ID’si tanımlanır. Ardından, datalogger’ın veri aktarımı yaptığı adresler girilir. (Bu adımları örnek bir uygulama üzerinden, Modbus Poll yazılımı ile anlattık; bu nedenle veri başlangıç adresi ve kaç adet veri adresi okunacağını tanımlayarak gösterim sağladık.)
- Yapılandırma tamamlandıktan sonra, bağlantı kurularak veri okuması gerçekleştirilebilir ve okunan veriler datalogger arayüzü üzerinden doğrulanabilir.
Datalogger ile TCP/IP üzerinden haberleşerek ilgili sistemde veri okuma işleminin mantığı bu şekilde özetlenebilir. Herhangi bir konuda desteğe ihtiyaç duymanız halinde, Teknik Destek Departmanımızla iletişime geçebilirsiniz.
