Topraklama , elektriğin var olduğu her ortamda elektrik kaçağı tehlikesi karşısında alınan hayati bir önlemdir. Bir iletken aracılığıyla kaçak elektriğin toprağa verildiği basit ama önemli bir sistemdir.
Topraklamanın Önemi Nedir?
Önce insan sağlığı ve hayatını sonra cihazların kullanım ömrünü riske atmamak için topraklama kesinlikle elektriğin var olduğu her yerde yapılmalıdır. Topraklamanın basitçe tanımı bu şekilde yapılabilir. Bütün elektrik makinelerinin gövdeleri, boruların madeni kısımları, kurşunlu kabloların kurşun kılıfları, tablo ve çelik konstrüksiyon benzerlerinin metal kısımları topraklanmalıdır.
Peki Topraklama kaç çeşittir ?
Topraklama; Koruma Topraklaması , İşletme Topraklaması ve Fonksiyon Topraklaması olmak üzere üç çeşitir.
Pano Topraklaması
Koruma Topraklaması
Gerilim altında olmayan iletken bölümlerin , herhangi bir hata durumunda oluşacak elektrik kaçaklarına karşı topraklanması diyebiliriz. Tamamiyle insan ve cihaz güvenliğini sağlamak amacıyladır.
Koruma Topraklamasının Yapıldığı Yerler
- Enerji İletim Direkleri
- Panolar
- Transformatörler
- Motorlar
- Parafudrlar
- Kesiciler ve Ayırıcılar
- Zırhlı Kablolar
- Evlerde Kullanılan Cihazlar

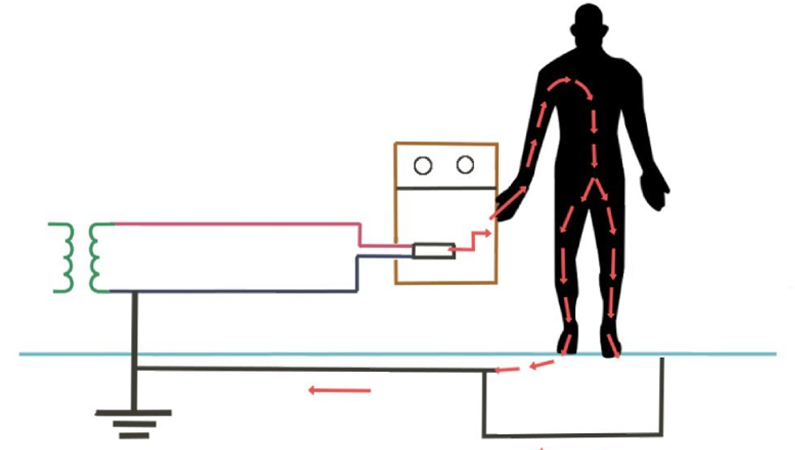

Koruma Topraklaması
İşletme Topraklaması
Güneş Enerji Santrallerinin ve cihazların normal standartlarında çalıştırılabilmesi için , işletme akımının bulunduğu devre veya panonun bir noktasının topraklanmasıdır. İşletme topraklaması ülkelerin yönetmeliklerine göre uygulanmaktadır. Ülkemiz yönetmeliğine göre orta gerlilim şebekeleri direnç üzerinden , yüksek gerilim şebekeleri ise direkt olarak topraklanmaktadır. İşletme topraklaması, öncelikle can güvenliğinden ziyade sistemin daha verimli çalışmasını, korunmasını ve güvenli bir şekilde işletilmesini amaçlar.
İşletme Topraklamasının Yapıldığı Yerler
- Generatörlerin stator sargı yıldız noktaları
- Dağıtım Trafolarının AG tarafı yıldız noktaları

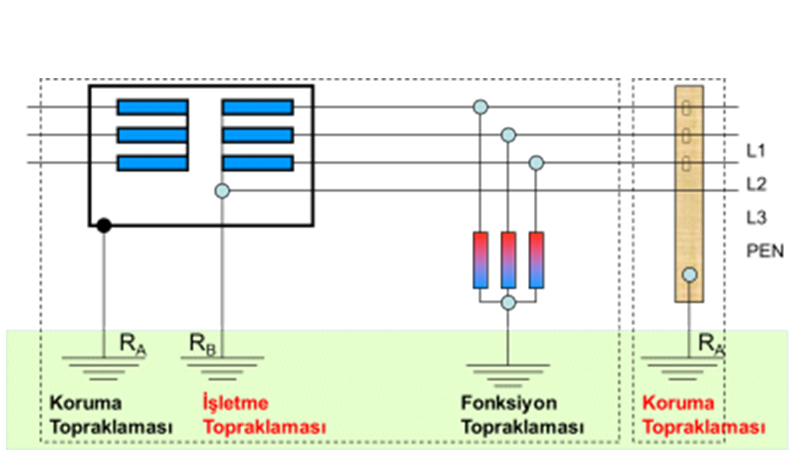

Topraklama Çeşitlerinin Şeması
Fonksiyon Topraklaması
Bir cihazın veya bir santralin görevini sağlıklı şekilde yerine getirmesi için yapılan topraklamaya fonksiyon topraklaması denir.
Fonksiyon Topraklamasının Kullanıldığı Yerler
- Bilgisayar sistemleri • Zayıf akım cihazları
- Telekomünikasyon tesisleri • Raylı Sistem
- Baz istasyonları • Yıldırım Etkilerine karşı korunma
- Radar veya telsiz sistemleri

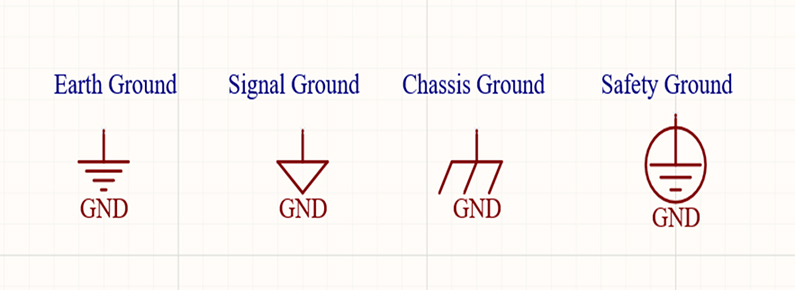

IEC 60417 standardında tanımlanan elektronik topraklama sembolleri
Peki, Topraklamanız sağlıklı olmazsa Seven Sensor özelinde ne gibi durumlarla karşılaşabilirsiniz ?
Modbus haberleşmesinde zaman zaman hatalarla karşılaşabilirsiniz. Özellikle sıcaklık sensörlerinden gelen verilerde ( – ) simgesi, (0,0), (-32768) veya (65535) gibi anormal değerler görülebilir. Bu tarz durumlar, genellikle dış etkenlerden kaynaklanan haberleşme sorunlarına işaret eder.

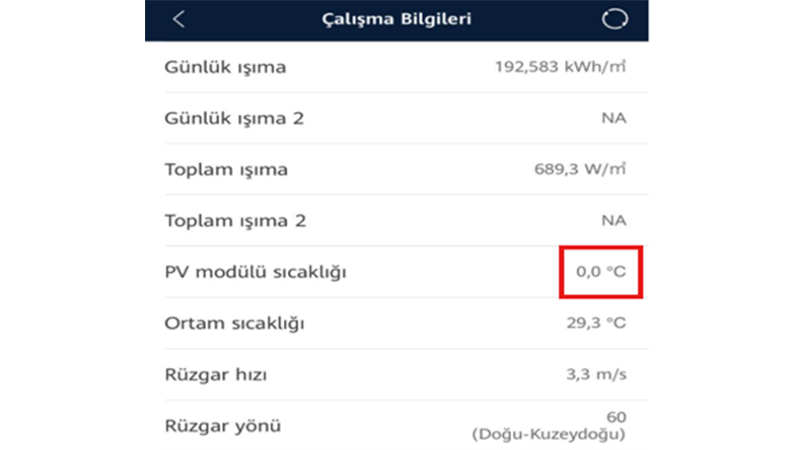

Topraklama ve Manyetik Alan Etkisi Sebebiyle Alınan Hatalı Sıcaklık Verisi

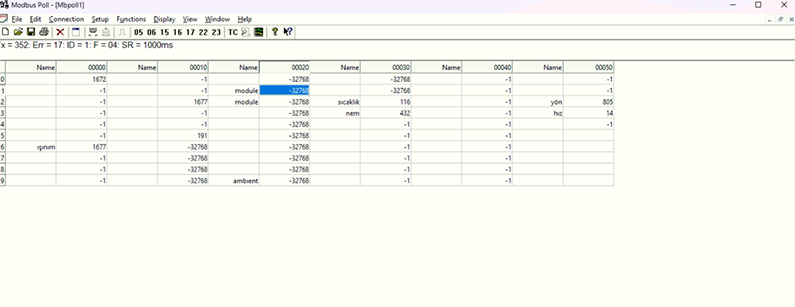

Topraklama ve Manyetik Alan Etkisi Sebebiyle Alınan Hatalı Sıcaklık Verisi

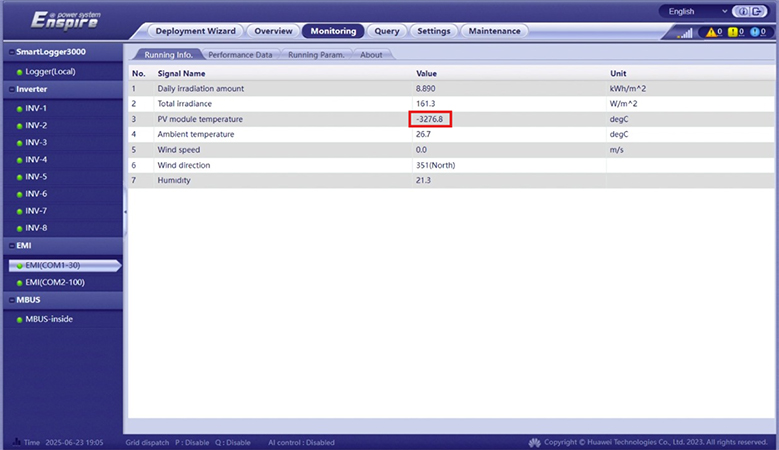

Topraklama ve Manyetik Alan Etkisi Sebebiyle İzleme Sistemlerinde Alınan Hatalı Sıcaklık Verisi
Seven Sensor olarak bu tür sorunları en aza indirmek amacıyla çeşitli önlemler geliştirdik. Sensörlerimizin haberleşme kablolarına, hem Modbus iletişimi hem de güç bağlantısı için topraklama hatları ekledik. Ayrıca, harici sensörlerin sahalardaki topraklama problemleri veya manyetik alanlardan etkilenmemesi için elektronik kartlarımız üzerinden ilave topraklama desteği sağladık.

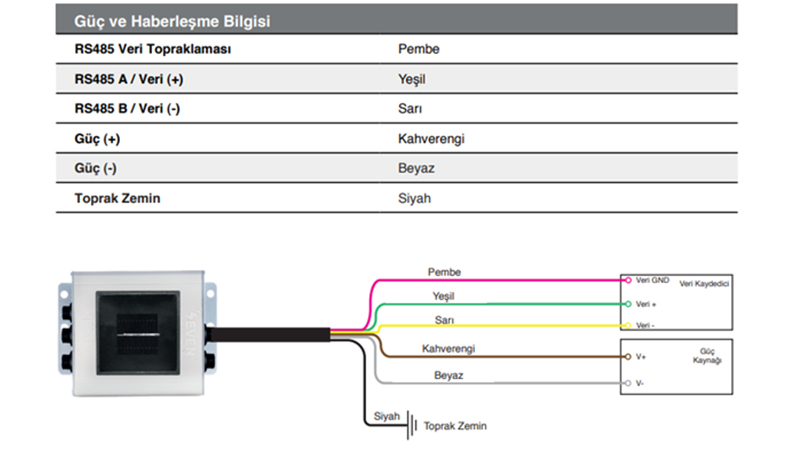

SEVEN Sensörlerinin Bağlantı Şeması
Bununla birlikte, bu önlemler üretici olarak bizim sunduğumuz çözümler olmakla beraber, müşterilerimizin de kendi sahalarındaki topraklama durumlarını asla göz ardı etmemeleri büyük önem taşımaktadır.
Montaj yapılacak yapıların doğru ve etkin şekilde topraklanmış olması, ürünün güvenli çalışması ve olası arızaların önlenmesi adına kritik değere sahiptir.
