Piranometre Kullanımında En Sık Yapılan 5 Hata ve Doğru Uygulama Önerileri

Piranometre kullanımı sırasında yapılan 5 yaygın hatayı ve bu hatalardan nasıl kaçınacağınızı bu makalede öğrenebilirsiniz. Yazıya başlamadan “ https://www.sevensensor.com/tr/a-sinif-termopil-piranometre “ SEVEN A Sınıf Termopil Piranometre inceleyip, ürün hakkında bilgi edinebilirsiniz.

Termopil Piranometre, fotovoltaik (PV) sistemlerde güneş ışınımının doğru ölçülmesini sağlayan kritik bir sensördür. Özellikle GHI (Küresel Yatay Işınım) ve POA (Plane of Array) ölçümleri açısından sistem performansını değerlendirmek için en önemli sensörlerden biridir. Ancak en kaliteli piranometre bile doğru şekilde kullanılmazsa, ölçülen veriler anlamını yitirir. Bu yazımızda, sahada sıkça karşılaşılan piranometre konumlandırma kullanım hatalarını ve doğru uygulamaları anlatacağız.

Gölgeleme Altında Kurulum

Piranometrenin çevresindeki yapılardan, modüllerden ya da montaj aparatlarından kaynaklı gölge düşmesi hatalara sebep olmaktadır. Gölgeleme olan alana Piranometre montajlandığında;

• GHI, POA, GTI, Difüz ve Yansıtılan Işınım Ölçümlerinde hatalar olmaktadır.

( https://www.sevensensor.com/tr/ghi-poa-gti-difuz-ve-yansitilan-isinim-olcumu-icin-piranometre-kullanimi )

• Performans oranı (PR) hesaplamalarında sapmalar olmaktadır.

Gölgeleme olmadan Piranometre doğru kurumu;

• Termopil Piranometre, tamamen açık 180°’lik engelsiz bir gökyüzü görüşünü görecek şekilde, gölgelemeden uzak bir noktaya yerleştirilmelidir.
• Termopil Piranometrenin herhangi bir engelin veya gölgeleme kaynağının en az 10 katı yüksekliğe yerleştirilmesi gerekmektedir.

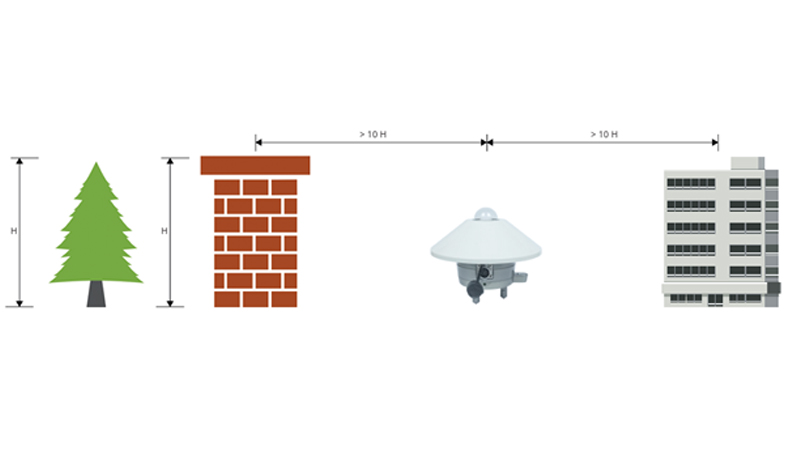

SEVEN 3S-TP-MB-A Termopil Piranometre Doğru Kurulum

Eğimli Yüzeye ve Azimut Açısı ile Monte Etmek

Piranometrelerin, eğimli çatı veya panel üstüne eğim açısına bakılmaksızın, doğrudan monte edilmesi ölçüm hatalarına neden olmaktadır. Ayrıca, panel yönelimiyle (örneğin güney) yani aynı azimut açısında olmaması da hatalara yol açmaktadır. Eğim açısı ve saha yönelimi dikkate alınmadan Piranometre montajlandığında;

• Ölçülen ışınım değeri (POA ve GTI) hatalı olacaktır. Bu da karşılaştırmalı veri analizlerinde uyumsuzluk oluşturacaktır.

Eğimli yüzeye, Piranometre doğru kurumu;

• GHI için: Piranometre mutlaka yatay düzlemde yerleştirilmelidir.
• POA (Plane of Array) ölçümleri için: PV modülü ile aynı eğime ve yönelime sahip olacak şekilde monte edilmelidir.
• POA ölçümlerinde, sensör ve PV panel aynı yönü (aynı azimut açısını) göstermelidir (örneğin her ikisi de 180° güneye bakmalı).

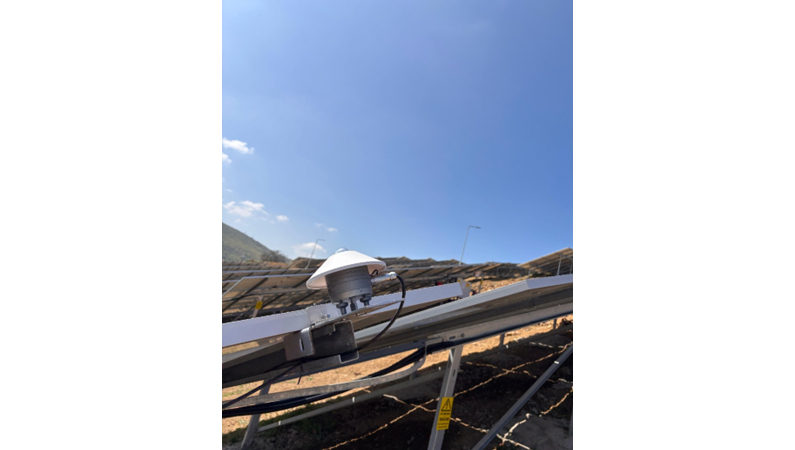

3S-TP-MB-A Termopil Piranometre Eğimli Yüzeye Azimut Açısı ile Doğru Montaj

Temizlik ve Bakımın İhmal Edilmesi

Piranometre cam yüzeyinin kir, toz, kuş pisliği gibi nedenlerle temizlenmemesi verilerde hatalara yol açmaktadır. Temizlik ve bakımına dikkate alınmadan Piranometre kullanıldığında;

• Işınım değerinde azalma (sistem verimi olduğundan düşük görünür) hatası olacaktır.
• Uzun vadede cihaz hassasiyetinde bozulmalar olacaktır.

Piranometre temizliği bu şekilde olmalıdır;

• Günlük temizlik idealdir, ancak en az haftalık bakım yapılmalıdır. (özellikle tozlu, sanayi bölgelerinde).
• Piranometreyi temizlerken yumuşak bez ve saf su kullanılmalıdır.

Düzgün Seviyeleme Yapılmaması

Montaj sonrası piranometre ile GHI ölçümü alınacaksa, tabanının yatay düzlemle su terazisi kullanılarak hizalanmaması hatalara neden olmaktadır. GHI montajlamalarında su terazisi içindeki baloncuk, daire içinde en ortada olmalıdır. Düzgün sevileme yapılmadığında;

• GHI ölçümlerinde açı sapmasına bağlı veri ve hataları olacaktır.
• Sensörler arası karşılaştırma problemleri ile karşılaştırılır. Örneğin sahada birden fazla yatay olarak ve düzgün sevileme yapılmayan Piranometre var ise verileri birbirlerinden farklı olacaktır.

Doğru sevileme bu şekilde yapılabilir;

• Cihazın üst kısmındaki su terazisi doğru ayarlanarak kullanılmalıdır.
• Kurulum sonrası düzenli kontrol edilmelidir. (kuş, rüzgar, bakım etkileriyle seviyesi bozulabilir)

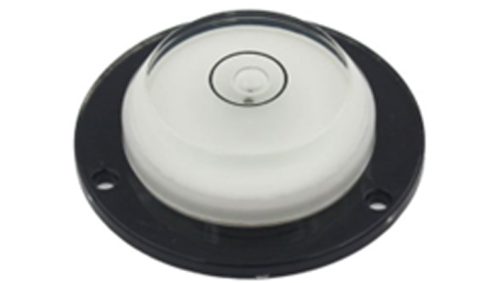

3S-TP-MB-A Termopil Piranometre Doğru Su Terazisi Ayarlama

Diğer dikkat edilmesi gereken Montaj Noktası Seçimleri

• Sensör, panellerin sıcaklık ya da ışınımını etkileyebilecek cihazlardan kesinlikle uzakta yerleştirilmelidir.
• Tracker sistemlerde Termopil Piranometre yönü otomatik olarak, paneller ile birlikte güncellenmelidir.

Piranometre doğru konumlandırılmazsa, tüm ölçüm zincirinde hata oluşur. Bu da PV sisteminizin performans analizlerini, arıza tespitini ve verim takiplerini doğrudan etkiler. Yukarıdaki hatalardan kaçınarak, sensörünüzden maksimum verimi alabilir, IEC 61724-1 standardına tam uyum sağlayabilirsiniz.

Seven Sensor olarak, saha kurulumlarına özel destek, yerinde danışmanlık ve yüksek doğruluklu piranometre çözümleri sunuyoruz.  Doğru Kurulum için

“ www.sevensensor.com/files/d/en/3S-TP-MB-A_User_Manual.pdf ” adresinde yer alan kullanıcı kılavuzumundan, “ 2.2. Site Requirements and Considerations “ bölümünü detaylı okuyabilirsiniz.
