Aprenda en este artículo sobre los 5 errores más comunes en el uso de piranómetros y cómo evitarlos. Antes de comenzar, recomendamos que visite la siguiente página para evaluar el Piranómetro de Termopila Clase A de SEVEN “https://www.sevensensor.com/es/piranometros” y obtener información sobre el producto.
Un piranómetro de termopila es un sensor crítico usado para medir con precisión la irradiancia solar en sistemas fotovoltaicos (FV). Juega un rol vital, especialmente en mediciones de Irradiancia Horizontal Global (GHI) y Plano del Campo (POA), los cuales son esenciales para evaluar el desempeño general del sistema.
Sin embargo, incluso si el piranómetro de mejor calidad no es usado correctamente, los datos obtenidos pierden su valor. En este artículo, cubriremos los errores más comunes en la colocación y uso del piranómetro en el campo y proporcionaremos recomendaciones para las mejores prácticas para asegurar mediciones precisas.
Instalación en Condiciones de Sombra
Las sombrar causadas por estructuras alrededor, módulos FV o hardware de montaje pueden llevar a errores significantes de medición. Cuando un piranómetro es instalado en área con sombra:
- Hay errores en las mediciones de GHI, POA, GTI, e Irradiancia Difusa y Reflejada.
( https://www.sevensensor.com/files/d/en/3S-TP-MB-A_User_Manual.pdf )
- Se pueden observar desviaciones en los cálculos del índice de rendimiento (PR).
Instalación adecuada sin sombra:
- El piranómetro debe ser colocado en una ubicación que cuente con entrada completamente abierta, sin obstáculos, de 180°, libre de sombra.
- El piranómetro de termopila debe ser montado a una altura de mínimo 10 veces mayor a la altura de cualquier obstáculo que se encuentre cerca o cualquier fuente de posible sombra.

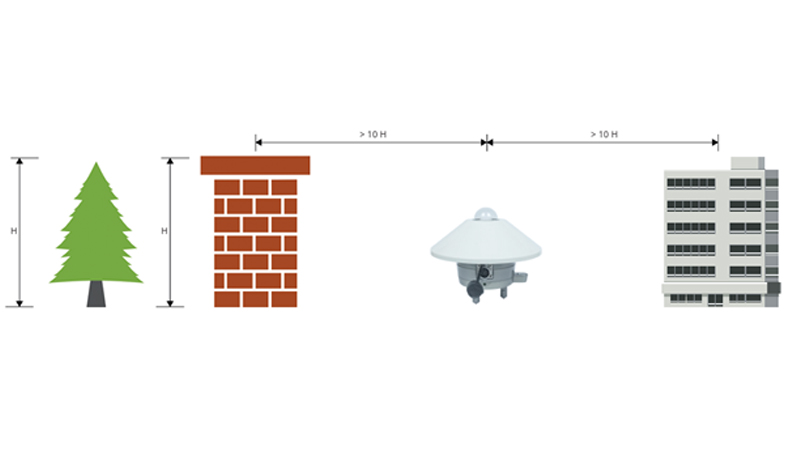

Instalación Correcta de Piranómetro de Termopila SEVEN 3S-TP-MB-A
Montaje en Superficies Inclinadas y Orientación Azimutal Incorrecta
Instalar piranómetros directamente en techos inclinados o paneles FV sin tomar en cuenta el ángulo de inclinación puede llevar a errores significantes de medición. Adicionalmente, si el piranómetro no está alineado con la dirección azimutal de los paneles FV (ej: orientado al sur), mayores inexactitudes pueden surgir. Cuando la instalación es hecha sin tener en cuenta el ángulo de inclinación y la orientación del sitio:
- Los valores obtenidos de POA y GTI serán inexactos, causando inconsistencias en el análisis comparativo de datos.
Instalación correcta en superficies inclinadas:
- Para mediciones de GHI: El piranómetro siempre debe ser montado en una superficie horizontal.
- Para mediciones de POA: Debe ser montado con la misma inclinación y orientación azimutal que el módulo FV.
- En configuraciones POA, el sensor y el panel deben apuntar en la misma dirección (ej: el mismo ángulo azimutal – ambos orientados 180° hacia el sur).

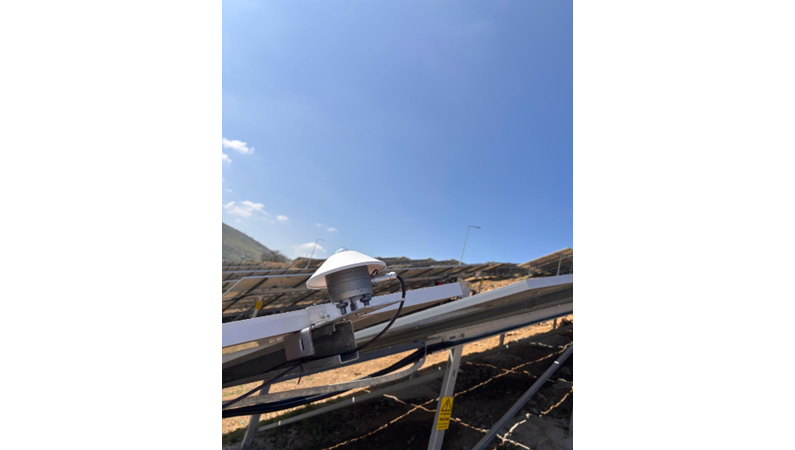

Instalación Correcta del Piranómetro de Termopila 3S-TP-MB-A en Superficie Inclinada con Ángulo Azimutal
Descuidar la Limpieza y el Mantenimiento
Si la superficie de cristal del piranómetro no está limpia regularmente – debido a suciedad, polvo o excremento de pájaro – pueden surgir errores significantes en la recolección de datos. Cuando la limpieza y el mantenimiento son descuidados:
- Habrá una disminución en los datos obtenidos de irradiancia, provocando que el desempeño del sistema parezca menor de lo que en realidad es.
- La sensibilidad del sensor disminuirá con el tiempo, impactando la precisión a largo plazo.
Procedimientos adecuados para la limpieza del piranómetro:
- La limpieza diaria es ideal, pero mínimo, debería llevarse a cabo semanalmente, especialmente en ambientes industriales o con mucho polvo.
- Utilice un paño suave y agua destilada para limpiar el piranómetro.
Nivelación Incorrecta con Nivel de Burbuja
Si un piranómetro no es propiamente nivelado usando un nivel de burbuja durante su instalación – especialmente para mediciones de Irradiancia Horizontal Global (GHI) – puede llevar a errores significantes en la recolección de datos. La burbuja en el nivel debe estar perfectamente centrada dentro del círculo para garantizar una alineación precisa.
Cuando no se realiza una nivelación adecuada:
- Ocurrirán errores de medición debido a deviación angular en las lecturas de GHI.
- Las comparaciones entre sensores no serán confiables. Por ejemplo, si múltiples piranómetros son instalados horizontalmente pero no son nivelados correctamente, sus datos diferirán entre sí.
Proceso Correcto de Nivelación:
- Utilice el nivel de burbuja integrado que se encuentra en la parte superior del dispositivo.
- Lleve a cabo controles regulares después de la instalación, ya que el nivel puede verse afectado por pájaros, viento o actividades de mantenimiento.

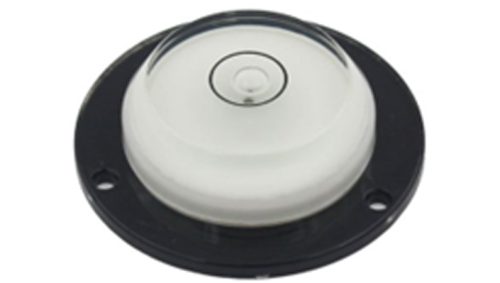

Ajuste Correcto del Nivel de Burbuja del Piranómetro de Termopila 3S-TP-MB-A
Otras Consideraciones Importantes para la Ubicación de Montaje
- El sensor debe ser instalado lejos de cualquier equipo que pueda afectar los niveles de temperatura o irradiancia de los paneles cercanos.
- En los sistemas de seguimiento, la orientación del piranómetro de termopila debe ser actualizada automáticamente en sincronía con el movimiento de los paneles.
Si el piranómetro no es posicionado correctamente, errores se propagarán a lo largo de toda la cadena de medición. Esto impacta directamente el análisis de desempeño, la detección de errores y el control del rendimiento de su sistema FV. Evitando estos errores, usted puede maximizar la precisión de su sensor y asegurar un cumplimiento pleno con la norma IEC 61724-1.
En Seven Sensor, ofrecemos asistencia personalizada para la instalación en campo, consultoría in situ y soluciones de piranómetros de alta precisión.
Para una guía detallada sobre la instalación correcta, diríjase al manual de usuario en “www.sevensensor.com/files/d/en/3S-TP-MB-A_User_Manual.pdf “ especialmente la Sección 2.2: Requisitos y Consideraciones del sitio.
