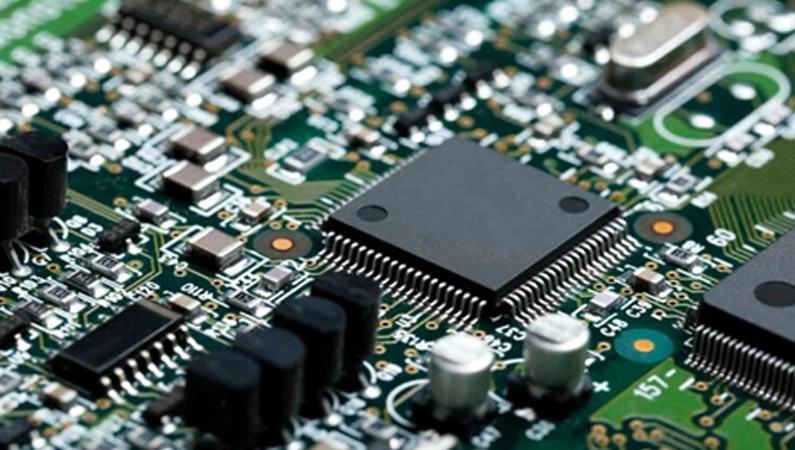

SEVEN Sensor Solution SMT Dizgi Hattına sahiptir. SEVEN olarak tüm sensörlerimizin elektronik kartları, kendi bünyemizde üretilmektedir. Bu üretim süreci, sensörlerimizin hızlı ve güvenilir bir şekilde çıkmasını sağlamaktadır. Peki SEVEN Sensor Solution, bu elektronik kart üretim süreçlerini nasıl yapıyor? Bu yazı detaylı olarak dizgi süreçlerini içermektedir.
SMT (Surface-Mount Technology) DİZGİ Nedir?
Dizgi, elektronik parçaların devre kartı üzerine belirli bir düzende yerleştirilme işidir.
SMT (Surface-Mount Technology) dizgi, yüzey montajı elektronik elemanların (SMD parçaların) devre kartı üzerine yerleştirilmesi ve lehimlenmesi işlemi demektir. SMD elemanlar PCB üzerine otomatik makinelerle veya manuel olarak doğru pad’lara dizilir.
Manuel SMD Dizgi Nasıl Yapılır?
Tasarımı yeni yapılmış elektronik PCB kartları ilk deneme sürecinde manuel dizgi yapılır. Manuel dizgi yaparken çok dikkatlı ve hassas olunması gerekiyor. Burada en önemli unsur ellerimizin titrememesidir. Dizgi yaparken dizeceğimiz malzemeler tasarım yapan kişi tarafından liste halinde düzenlenmiştir. PCB üzerinde de bu yerler bellidir.
Manuel dizgi yapımı;
- PCB’ler (devre kartları) hazırlanır.
- Karta uygun stencil (lehimlenecek pad’lerin tam üzerine denk gelen deliklere sahip ince metal şablon) kart üzerine yerleştirilir.
- Lehim pastası bir spatula ile kartta gerekli yerlere sürülür.
- Tasarım listesindeki elemanlara bakarak SMD elemanlar SMD cımbız ile dikkatlice lehim pastalarının üzerine yerleştirilir. Burada dikkat edilmesi gereken doğru malzemeyi kullanıyor olmamız gerektiğidir. Yanlış dizilen malzeme kartta hata yaşatabilir.
- SMD elemanları yönlerine dikkat ederek konulması gerekmektedir.
- Tüm elemanlar doğru bir şekilde dizildikten sonra kart, SMT reflow fırını ile ısıtılır; böylece lehim pastası erir ve elemanlar karta yapışır.
SMT reflow fırından çıkan kartların testlerini yapmak için bacaklı komponentleri bağlanır ve akım testleri yapılır. Akım testleri yapılan kartlar tasarımcıya teslim edilir. Tasarımı yapan kişi tarafından, yapılan testlerden geçen kartlar seri üretim için hazırdır.
Seri üretim SMT DİZGİ MAKİNESİ tarafından yapılmaktadır.
SMT (Surface-Mount Technology) Dizgi Makinası ile Dizgi İşlemi Nasıl Yapılır?
SMT dizgi makinesi, lehim pastası sürülmüş PCB (devre kartları) üzerine SMD parçaları çok hızlı ve çok hassas bir şekilde doğru konumlara yerleştiren otomatik bir makinedir. SMT dizgi makinesinde en önemli unsur; PCB üzerindeki SMD elemanlarını makineye yerlerini ve konumlarının doğru olacak şekilde tanımlanmasıdır.
SMT dizgi makinesinin çalışması
- Tasarımı yapan kişi tarafından makine dizgisi için uygun “pick and place (al ve yerleştir)” yazılır.
- Yazılan “pick and place” yazılım excell olarak düzenlenir.
- Düzenlenen excell kapasitörler, dirençler ve entegreler ile 3 programa ayrılırlar. Bu programı tek program halinde de kullanımı mevcuttur.
- Programı makineye yükledikten sonra boş bir PCB üzerinde elektronik elemanların yönleri makinede hazırlanır.
- Program hazırlandıktan sonra ilk program için dizgi makinesi hazırlanır.
- PCB’lere krem lehim baskı makinesi ile krem lehim çekilir.
- Programda kullanılacak elektronik elemanlar “feeder(besleyici)” adlı mekanik düzeneğe takılır.
- Elektronik elemanları takılan feederlar SMT dizgi makinesine takılır.
- Makine lehimli PCB ’lere elektronik elemanları dizer.
- Tüm elemanlar doğru bir şekilde dizildikten sonra kart, SMT reflow fırını ile ısıtılır; böylece lehim pastası erir ve elemanlar karta yapışır.
- Fırından çıkan PCB ’ler sensörlerimize bağlanmak için hazır hale getirilir.

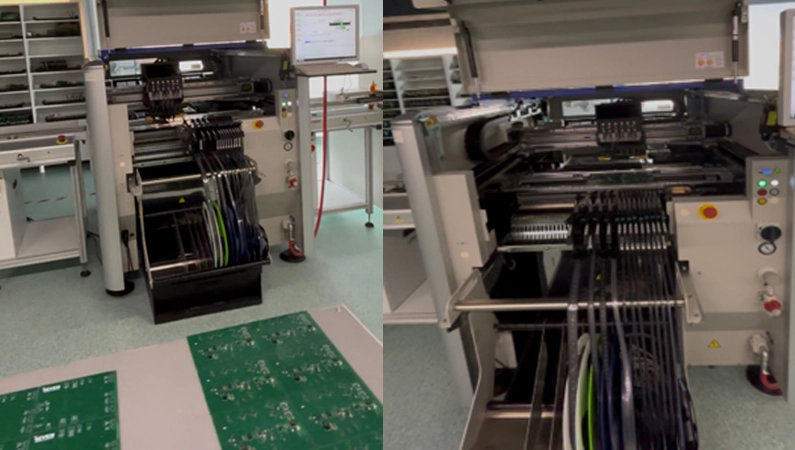

SEVEN Sensor Solution Dizgi Hattı
SEVEN Sensor Solution bünyesinde YAMAHA SMT marka Dizgi makinası bulunmaktadır. Dizgi makinamız ile yukarıda detaylı bir şekilde anlatılan tüm süreçler SEVEN Sensor Solution bünyesinde yapılmaktadır. Bu tüm süreçler, tüm sensörlerimizin elektronik üretimini kapsamaktadır. Örneğin: Işınım Sensörleri, Termopil Piranometre, Kompakt Hava İstasyonu, Rüzgar hız ve yön sensörleri, Toz Sensörleri ve Sıcaklık Sensörleri gibi.
Elektronik Kartlarımızın kendi bünyemizde dizilmesi seri siparişte hızlılık, teknik destek kapsamında elektronik kart tamiri gibi avantajlar sunmaktadır. Bu elektronik kart süreçleri ile dizilen tüm sensörlerimizi incelemek isterseniz: “ https://www.sevensensor.com/tr/urunler ”
Sıkça Sorulan Sorular (FAQ)
1.Elektronik Kartlar Nerede Dizilir?
Elektronik kartlar SMT Dizgi hattına sahip tüm şirketlerde dizilebilir.
2.SMT Dizgi yaparken nelere dikkat edilmelidir?
Dizgi işlemi ESD (Electro Static Discharge) kurallarına uygun olarak yapılmalıdır.
3.SMD komponentler nasıl muhafaza edilmelidir?
ESD komponentler, satın alım işleminden sonra nem kabinlerinde korunmalıdır.
