Toz Sensörü ve İzleme Sistemi

Toz sensörleri diğer adıyla kirlilik tespit sensörleri, güneş enerjisi santrallerinde (GES) fotovoltaik panellerin yüzeyinde biriken toz ve kirin neden olduğu enerji kaybını ölçmek için kullanılan bir sensör türüdür. SEVEN Sensör’ün Otomatik, Manuel ve Taşınabilir olmak üzere üç çeşit Kirlilik Tespit Sensörü modeli vardır.

Neden Toz Sensörünü Kullanmalıyız?

GES projelerinde kullanılan hava gözlem istasyonlarının amacı panellerin verimliliğini ölçmektir. Panellerden alınan verim düştüğünde bunun bazı etkenlerden kaynaklandığı anlaşılmaktadır. En önemli etken ise panellerin tozlanmasıdır. Paneller üzerinde oluşan tozlanma, elektrik üretiminde verimi olumsuz etkilemektedir.

PV panellerin yüzeylerinin kirlenmesinden dolayı panellere ulaşan güneş ışınım miktarının azalması nedeniyle ciddi kayıplar gerçekleşebilir. Bu sebeple tozlanma, güneş enerji sistemlerinde dikkate alınması gereken önemli bir parametre olarak ön plana çıkmaktadır. Tozlanmaya karşı yapılması gereken tek şey, panellerin temizlenmesidir. Fakat büyük GES’lerde, özellikle su sıkıntısı çeken alanlarda bu işlem pahalıya mal olur.

Kirlilik Oranı Nasıl Hesaplanmaktadır?

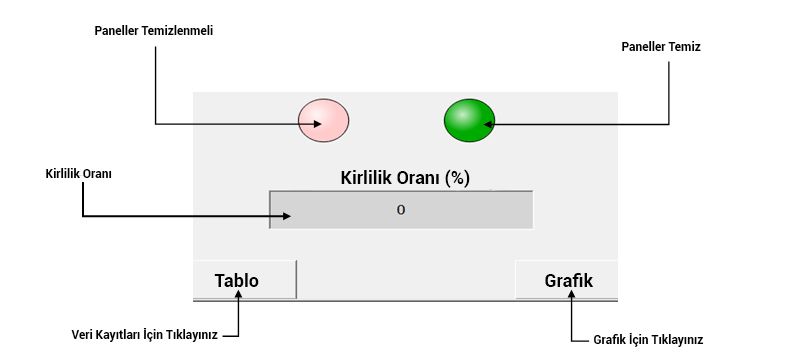

Tozlanma miktarının bilinmemesi kirlilik sebebiyle oluşan üretim kaybının ne ölçüde olduğu konusunda belirsizlik yaratmaktadır. Bu sebeple SEVEN Toz Sensörü ve İzleme Sistemi’ni geliştirmiştir. Kirlilik tespit sensörü sayesinde tesisteki tozlanma oranı ve güç kaybı gözlemlenebilir ve kendi belirleyeceği sınıra ulaştığında panelleri temizleyerek bu kaybın önüne geçilebilir. SEVEN Sensörün geliştirdiği bu sistem ile tozlanma miktarının değeri aşağıdaki gibi hesaplanmaktadır.

SEVEN GES projelerinde ürettiği bu ürün ile kirlenme miktarını yüzdesel olarak (%) takip edebilmektedir. Örnek olarak, sensörden alınan kirlenme oranı %10 ise, bu durum tesisin %10 oranında enerji kaybına uğradığını gösterir.

Kirlilik Oranı = Enerji Kaybı

SEVEN Toz sensörü Modelleri

Önceden söylenildiği gibi SEVEN bünyesinde üç model kirlilik tespit sensörü bulundurur. Bunlar Otomatik, manuel, ve taşınabilir toz sensörleridir.

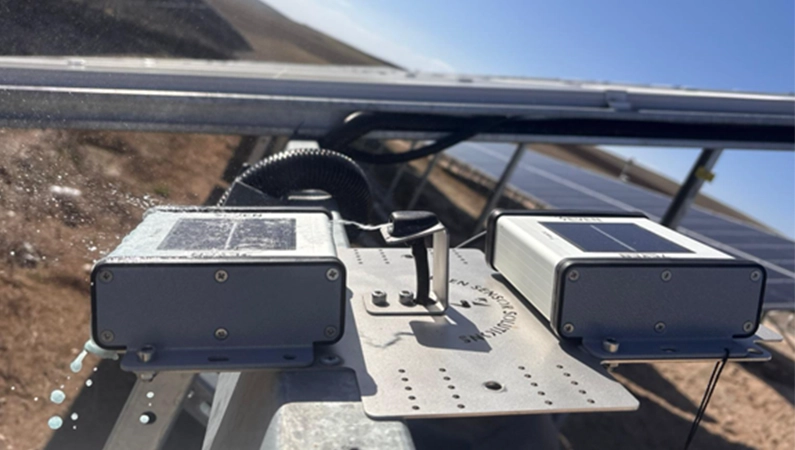

1. Otomatik Toz Sensörü (3S-SMS-MB)

Bu sensörün ölçüm prensibi; kirli ışınım sensörü, yerinde bulunan güneş panellerine benzer koşullar altında doğal olarak toz biriktirirken, temiz ışınım sensörü otomatik bir temizleme sistemi tarafından günlük olarak temizlenir. Bu sistemde herhangi bir çalışanın sensörün yanına giderek manuel olarak temizlemesine ihtiyaç duyulmaz. Çatı projelerinde çatıya gidilip elle manuel olarak sensörün birini temizlemek hem zaman alıcıdır hem de tehlikelidir. Bu sebeple özellikle çatı projelerinde otomatik toz sensörü kullanılması önerilmektedir.

Sensörün kirlilik oranını hesaplama prensibi şu şekildedir; özel yazılım kullanarak hem kirli hem de temiz ışınım sensörlerinden gelen verileri filtreler, karşılaştırır ve IEC 61724-1:2021 standardına göre kirlilik oranını hesaplar. Bu standarda göre, kirlilik oranı, yerel saatten (öğlen civarı) iki saat önce ve sonraki iki saatlik bir süre boyunca günlük ortalama olarak hesaplanmalı ve düşük ışınım seviyelerini veya dengesiz hava koşullarını içermemelidir.

Otomatik Toz Sensörü bağlantı detayları ve kullanım kılavuzuna aşağıdaki linkten ulaşabilirsiniz.

https://sevensensor.com/files/d/tr/3S-SMS-MB_Otomatik-Toz-Sensoru_Kullanici-Kilavuzu.pdf

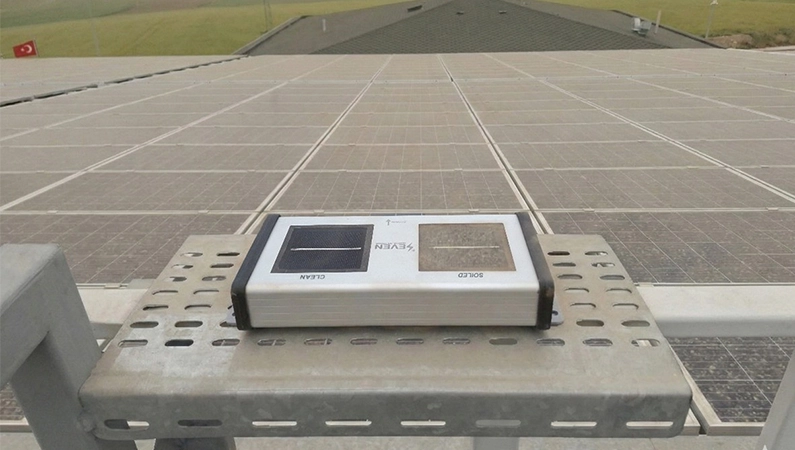

2. Manuel Toz Sensörü (3S-SMS-MB-M)

Manuel Toz Sensörü; biri temiz, diğeri kirli olarak tanımlanan iki hücreye sahiptir. Sensörün ölçüm prensibine göre, kirli hücre sahadaki güneş panelleriyle aynı koşullarda kirlenmeye bırakılırken, temiz hücre kullanıcı tarafından manuel olarak el ile temizlenir.

Sensör, sahip olduğu özel yazılım sayesinde kirli ve temiz ışınım sensörlerinden aldığı verileri filtreleyip karşılaştırarak IEC 61724- 1:2021 standardına uygun bir kirlenme oranı hesaplaması yapar.

Manuel Toz Sensörü bağlantı detayları ve kullanım kılavuzuna aşağıdaki linkten ulaşabilirsiniz.

https://www.sevensensor.com/files/d/tr/3S-SMS-MB-M_Manuel-Toz-Sensoru_Kullanici-Kilavuzu.pdf

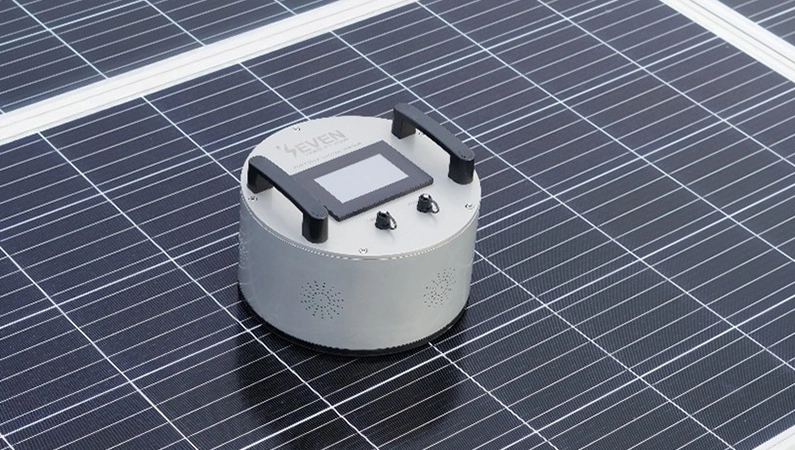

3. Taşınabilir Toz Sensörü (3S-SMS-P)

Taşınabilir toz sensörü, optik prensiplere dayalı olarak ışığın yansıma ve saçılma özelliklerini kullanarak güneş panellerindeki toz oranını hesaplar. Kullanıcı, panel hücre rengi, toz rengi ve toz tonu gibi panel ve toz özelliklerini LCD ekran üzerinden sensöre girer. Sonrasında, sensör panel yüzeyine yüksek lümen değerinde sabit bir ışık yayar. Bu ışık, sensör tarafından algılanıp ölçülür. Elde edilen ışınım verileri, entegre elektronik kart üzerindeki mikrodenetleyici tarafından okunarak, gelişmiş yazılım aracılığıyla analiz edilir ve toz oranı hesaplanır. Hesaplanan toz oranı, sensörün LCD ekranında dijital olarak kullanıcıya gösterilir.

Taşınabilir Toz Sensörü, anlık ölçüm yapma özelliği sayesinde özellikle panel temizliği yapan firmalar, GES sahasında sabit Toz Sensörü bulunmayan veya birden fazla GES sahası bulunan kullanıcılar için uygun bir çözümdür.

Ölçüm yöntemi oldukça basittir. Taşınabilir Toz Sensörü ile ölçüm yapılabilmesi için, öncelikle kirli durumdaki panelin belirlenen üç farklı noktasından, her biri 1 dakika sürecek şekilde üç ayrı ölçüm alınmalıdır. Bu işlemin tamamlanmasının ardından panel temizlenmeli ve aynı noktalardan, her biri 1 dakikalık süreyle olmak üzere üç ölçüm daha alınmalıdır. Yapılan bu ölçümler sonucunda toz oranı hesaplanacaktır.

Taşınabilir Toz Sensörü bağlantı detayları ve kullanım kılavuzuna aşağıdaki linkten ulaşabilirsiniz.

https://www.sevensensor.com/files/d/tr/3S-SMS-P_Tasinabilir-Toz-Sensoru_Kullanici-Kilavuzu.pdf

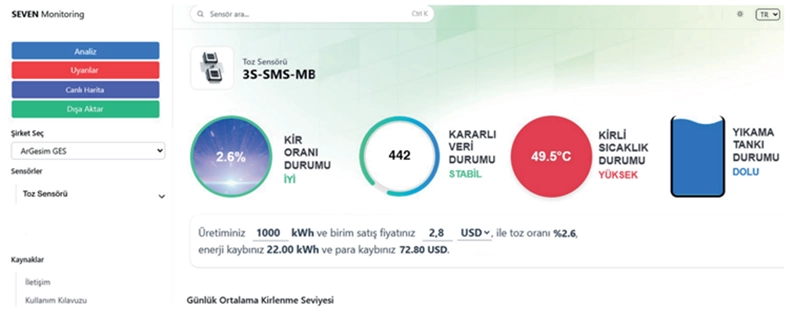

SEVEN İzleme Sistemi

SEVEN sensörleri uzaktan izleyebileceği bir yazılım geliştirmiştir. Diyelim ki otomatik toz sensörü aldınız. Kirli ve temiz ışınım sensörlerinden alınan ışınım ve sıcaklık verilerini, ana sayfa üzerinde grafik olarak görebilirsiniz. Bu grafik üzerinde tarih seçimi ve analizler bölümünde sunulan özellikleri uygulayabilirsiniz.

Ayrıca, SEVEN İzleme Sistemi’nde, “Alerts” bölümü aracılığıyla seçilen parametreler doğrultusunda alarmlar oluşturulabilir. Bir örnek vermek gerekirse, son kullanıcı panel üzerindeki toz oranı %8’nin üstüne çıktığında uyarı almak ve panellerini temizlemek isterse, program buna göre yazılıp, uyarı sistemi devreye alınmaktadır. Toz oranı da %8’nin üzerine çıktığı anda sistem üzerinden uyarı almaktadır. Bu oran son kullanıcının talebine göre artırılıp azaltılabilmektedir.

SEVEN olarak güneş enerji santralleri için ihtiyacınız olabilecek her türlü sensör talebinize zamanında karşılık vererek, tüm sahaların bir öncekinden daha yüksek enerji verimliliğine sahip olması için performans değerlendirmesi yapabileceğiniz sensörlerin üretimini yapmaktayız. Daha detaylı bilgi için ürün sayfamızı inceleyebilirsiniz, herhangi bir sorunuz olursa bizimle iletişime geçebilirsiniz.
