Güneş pillerinin, performans analizi ve elektriksel özellikleri, standart test koşulları altında test edilerek ölçülürler. Ek olarak PV santrallerinde kullanılan ışınım sensörleri veya pirometrelerin kalibrasyonu yine aynı şekilde standart test koşullarında yapılmaktadır. Yapılan ölçüm ve kalibrasyon işlemlerinde güneş simülatörünün ve açık havadaki ışınım seviyesinin yüksek hassasiyetle ölçülmesi önem arz etmektedir.
WPVS – World PV Scale – standartı, ışınımı yüksek hassasiyet ölçülmesinde kullanılan referans hücrenin mekanik olarak tasarımını ve elektriksel parametrelerini belirleyen uluslararası referans bir standart olarak gösterilmektedir. WPVS referans hücreleri, IEC 60904-2 ve IEC 60904-4 standartları ile uyumlu olduğu için, cihaz ile alınan ölçümlerin belirsizliği ve spektral uyumsuzluk hatalarını minimize eder.

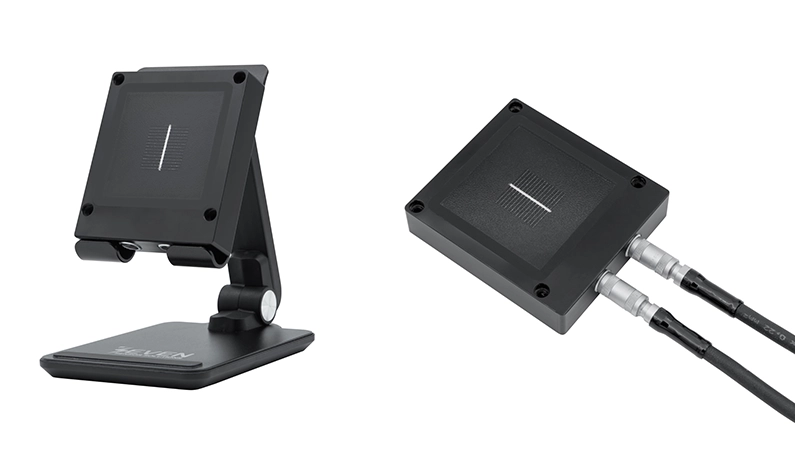

Seven Sensor 3S-WPVS
Argesim Teknoloji firmasının Seven Sensor markası ile güneş enerji santrallerinin ihtiyacı olan meteorolojik sensörlerin yanında yerli ve milli imkanlar ile 3S-WPVS referans hücre üretmektedir ve geliştirilmektedir.
Seven Sensor 3S-WPVS referans hücreleri üretiminin her adımı kalite kontrol süreçlerine tabi tutularak üretilmektedir. Ürünler ISFH (Institut für Solarenergieforschung Hameln) ve Fraunhofer ISE tarafından kalibre edilmiş ikincil referans cihazlar kullanılarak Class AAA Güneş Simülatörü altında birebir kalibre edilerek müşteriye teslim edilmektedir.

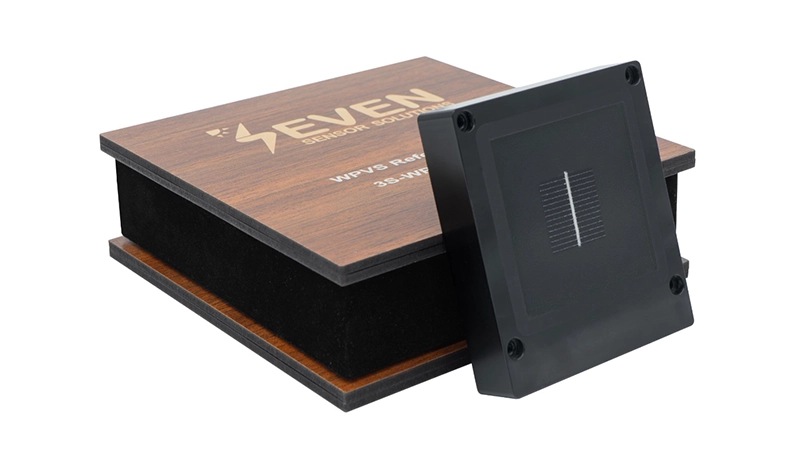

WPVS referans hücreler hassas ölçümlerde kullanıldığından dolayı hassas ölçüm bileşenleri içermektedir. Sensörlerin sevkiyat sırasında kalibrasyon ve ölçüm hassasiyetini kaybetmemesi adına ürünü özel koruyucu kutular ile müşterilere sevk etmektedir.
Seven Sensör olarak sunduğumuz standart ürünlerin dışından müşteri veya proje özelinde de özel tasarım ve üretim yapılmaktadır. Örneğin; kullanılacak sisteme göre standart sıcaklık sensörü olan PT100 kullanmak yerine, daha hassas ölçüm sağlayan PT1000 sıcaklık sensörü entegre edilebilir. Bunun yanı sıra müşteri ve proje özelinde veri çıkışı olarak mili volt (mV) yerine mili Amper mA çıkış seçeneği bulunmaktadır.

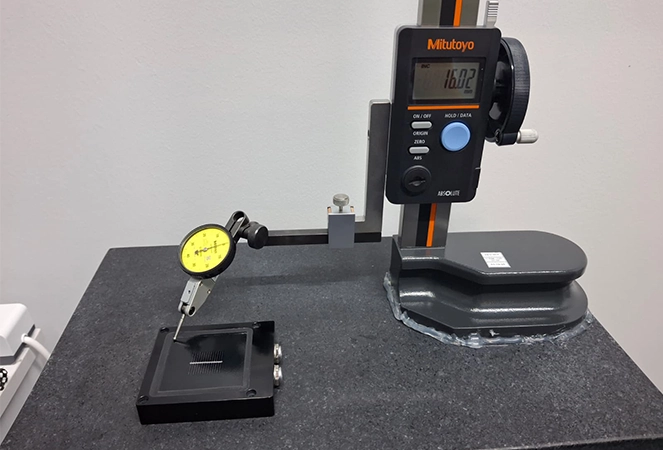

WPVS referans hücreler üretildikten sonra kalite departmanı tarafından hassas bir şekilde kalite kontrol aşamasından geçmektedir. Üretim standartında olan hücrenin zemine olan uzaklığı kalibre edilmiş hassas ölçüm aleti ile ölçülmektedir.
Teknik Tasarım ve Donanım Özellikleri
WPVS referans hücrenin tasarımsal ve donanımsal özellikleri standartlarca kabul edilmiş veriler üzerinden yapılmıştır. Bunlar;
- Referans Hücre Yapısı: 20×20 mm Monokristal Silikon Hücre
- Görüş Açısı (Field of View): 162°
- Gövde: Eloksal Kaplı anodize alüminyum
- Koruma sınıfı: IP68
- Hücrenin zemine Mesafesi: 12.8 mm
- Bağlantı: 2x 4 pinli Lemo Konnektör ( Hücre çıkışı, Pt100 Sıcaklık Sensörü)
| Model Kodları | 3S-WPVS-mV / 3S-WPVS-mA |
| Referans Hücre | Monokristal Silikon – 20×20 mm2 |
| Görüş Açısı (FOV) | 162° |
| Çıkış Sinyali | Analog mV (Dahili Hassas Şönt Direnç ile) veya Müşteriye Özel Amper Çıkış |
| Sıcaklık Sensörü | Pt1000 Class A (EN 60751) / Opsiyonel Pt100 |
| Gövde Malzemesi | Eloksal Alüminyum (Anodized Aluminum) |
| Koruma Sınıfı | IP68 (Su ve Toz Geçirmez) |
| Boyutlar & Ağırlık | 70 x 79 x 16 mm | 250.8 g, hücre zemine mesafesi 12.8 mm |
| Uyumlu Standartlar | IEC 60904-2, IEC 60904-4, IEC 60904-7 |
| Kalibrasyon Kaynağı | Fraunhofer ISE & ISFH (Almanya) Akredite Referans Hücreli Class AAA Simülatör |
| Garanti Süresi | 5 Yıl |
Kullanım Alanları
Firmamız tarafından üretilen WPVS ürünleri farklı alanlarda kullanıma uygun olarak, standartlara göre ve müşteri/proje özelinde de üretim yapılmaktadır. Bunlardan bazıları;
- Güneş Sun simülatör Kalibrasyonu; PV modül veya hücre test laboratuvarlarında kullanılan sun simülatörlerin ışınım seviyesini 1000 W/m² STC değerine ayarlamada ve testlerinde kullanılır.
- Güneş Paneli imalat Tesislerinde; Tesislerde üretilen panellerin güç ve verimlilik doğrulamasında kullanılır.
- Araştırma–Geliştirme (Ar-Ge) Laboratuvarlarında; Yeni geliştirilen fotovoltaik hücrelerin veya sistemlerin testlerinde doğrulama, düzeltme, kalibrasyon ve karakterizasyon çalışmalarında tercih edilir.
- Bunlarında yanında güneş enerji santrallerinde laboratuvar dışında, doğal güneş ışığı altında yapılan doğrulama testlerinde, güneş enerji santrallerinde (GES) modül düzleminde (POA) ışınım ölçümü gerçekleştirerek santralin verimlilik hesabı da yapılmaktadır.
Sıkça Sorulan Sorular (SSS)
Seven Sensor 3S-WPVS nedir?
IEC 60904-2 standartına uygun şekilde güneş ışınımını yüksek hassasiyetle ölçen bir referans hücredir.
Hangi sıcaklık sensörü seçenekleri mevcuttur?
Standart olarak PT100 sıcaklık sensörü kullanılmaktadır. Ek olarak opsiyonel olarak PT1000 Class A (EN 60751) kullanılmaktadır.
Çıkış sinyali türleri nelerdir?
Dahili şönt direnç üzerinden standart mV çıkışı veren ürünümüz mevcuttur. Opsiyonel olarak mA çıkışlı ürün seçeneğimizde mevcuttur.
WPVS ürünün kullanım alanları nelerdir?
Güneş simülatörü kalibrasyonu, panel üretim kalite kontrol, laboratuvar Ar-Ge çalışmaları ve dış sahalarda GES verimlilik ölçümlerinde kullanılır.
Ürünler nasıl sevk edilmektedir?
WPVS referans hücre, kendi ölçülerine göre özel tasarlanmış özel bir kutu içerinde, herhangi bir hasar almayacak şekilde paketlenerek sevkiyat yapılmaktadır.
Ürün sevk edilmeden önce üretici kalibrasyonu yapılmakta mıdır?
Evet, ürün akredite kuruluş tarafından kalibre edilmiş ikincil referans hücre kullanılarak, Class AAA sun simülatör kullanılarak kalibre edilmektedir
Ürünün Fiyatı Nedir?
Standart ürünün fiyatı 960 EUR.
