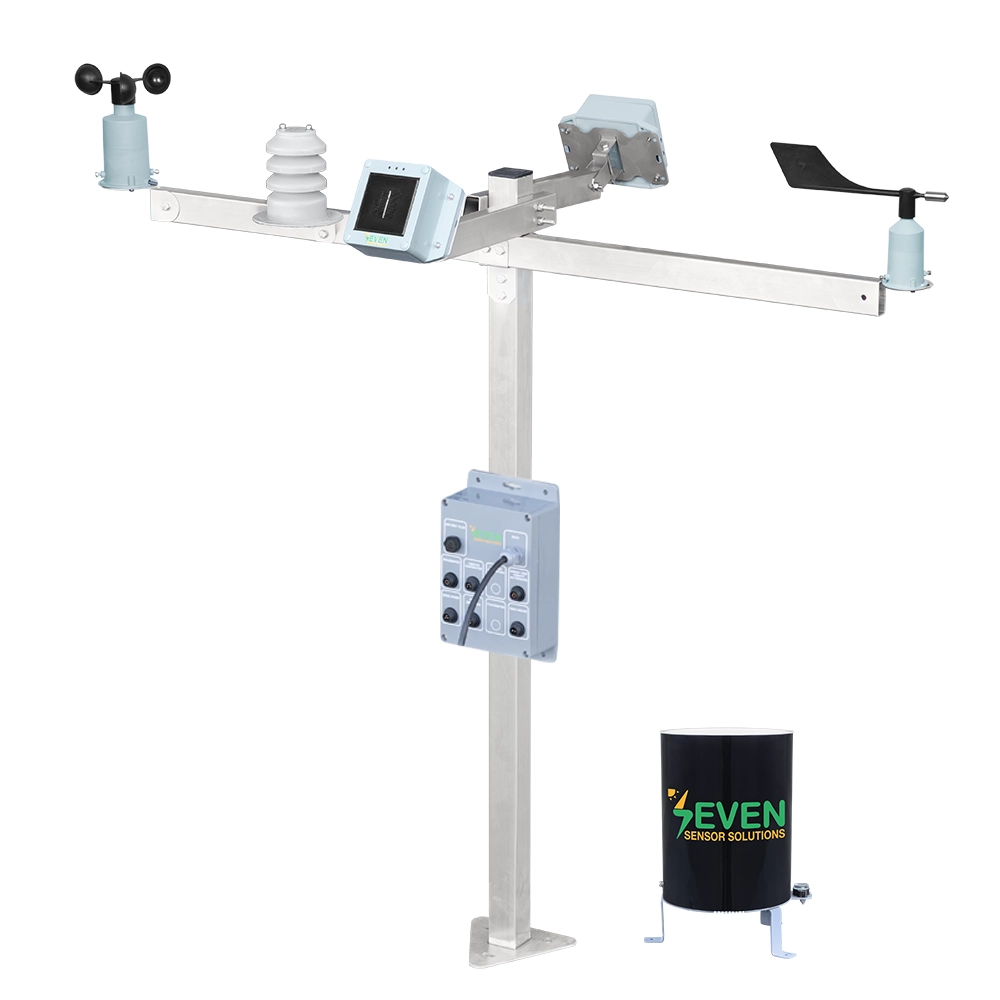

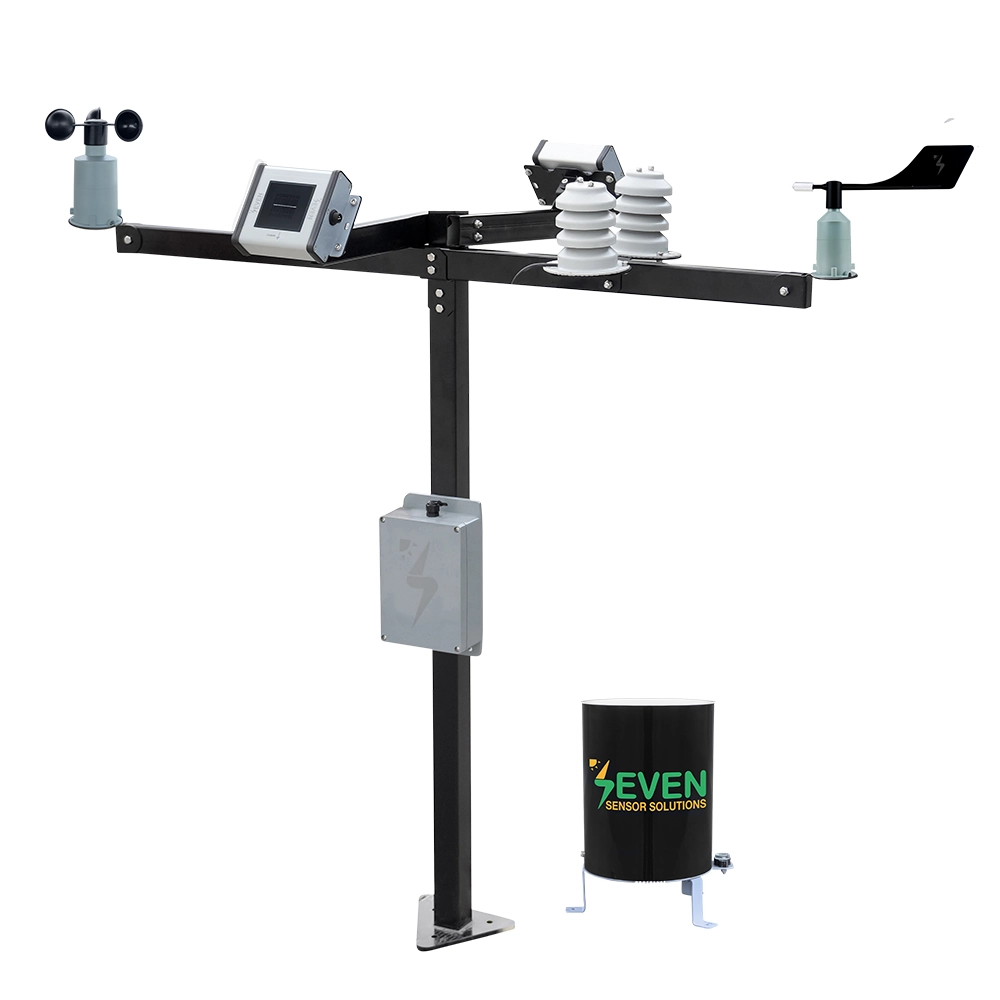

Estación Meteorológica Compacta – 3S-CWS
La estación meteorológica compacta es un sensor de grado profesional que combina múltiples datos medioambientales en un solo sistema. En lugar de instalar sensores separados para el viento, temperatura, humedad y presión, este dispositivo integrado proporciona un conjunto de datos a través de una salida Modbus RTU por medio de RS485.
Está diseñada para la monitorización en instalaciones fotovoltaicas, industria agrícola, ciudades inteligentes y estudios medioambientales, en los cuales es necesario obtener datos precisos para la toma de decisiones.
Su diseño flexible permite la selección de sensores según los requerimientos y parámetros de los usos meteorológicos.
ESPECIFICACIONES TÉCNICAS DE LA ESTACIÓN METEOROLÓGICA COMPACTA
| Código de Artículo | 3S-CWS |
| Datos Medidos | Irradiancia Global y en el Plano del Arreglo Temperatura de Módulo Temperatura Ambiente Velocidad del Viento Dirección del Viento Humedad Relativa Presión del Aire Precipitación |
| Normas | Compatible con IEC 61724-1:2021 |
| Salidas Digitales | RS485 hasta 38400 Baudios |
| Protocolo de Comunicación | Modbus RTU (TCP/IP Opcional) |
| Ritmo de Salida | 1/s |
| Espectro de Temperatura de Funcionamiento | -40°C to +85°C |
| Espectro de Humedad de Funcionamiento | 0 a 100% RH |
| Material de la Estructura de Montaje | Acero Recubierto |
| Dimensiones | 635 x 1123 x 1048 mm (An x L x Al); la altura puede cambiar bajo solicitud |
| Peso | 5.8 kg |
| Clasificación IP | IP 54 (IP 67 Opcional) |
| Fuente de Alimentación | 12 a 30 V DC |
| Consumo de Energía | 25 mA en 24 V DC |
| Conexión Eléctrica | Cable PUR LIYYC11Y de 3m, resistente a la intemperie y a rayos UV |
| Material de la Caja de Conexiones | ABS |
| Aislamiento Galvánico | 1000 V entre la fuente de alimentación y el bus RS485 |
¿CÓMO FUNCIONA LA ESTACIÓN METEOROLÓGICA COMPACTA?
La estación meteorológica compacta – 3S integra múltiples sensores en una sola estructura resistente al agua, diseñada para una instalación rápida y sin riesgo de errores.
Los sensores externos siguen un principio Plug & Play:
- La caja de conexiones está equipada con conectores resistentes al agua y a rayos UV
- Cada sensor utiliza una configuración de pin única, lo que hace imposible las conexiones incorrectas
Una vez instalada, la estación meteorológica empieza a colectar datos de manera automática. Todas las señales provenientes de los sensores conectados son procesados por una placa electrónica de control dentro de la caja de conexiones. Los datos procesados son transmitidos vía RS485 usando Modbus RTU, asegurando comunicación fiable y en largas distancias con sistemas SCADA, PLC y registradores de datos.
VENTAJAS DE ESTA ESTACIÓN
- Diseño todo en uno – múltiples parámetros meteorológicos en un solo dispositivo
- Alta precisión – compatible con las normas IEC
- Fuerte protección – una cubierta con clasificación IP, resistente a los rayos UV y a la intemperie
- Plug & Run – cuenta con una estructura y soportes de montaje, junto con un cable para una rápida instalación
- Integración sencilla – compatibilidad directa con los sistemas basados en Modbus RTU
¿DÓNDE PUEDE SER USADA ESTA ESTACIÓN METEOROLÓGICA?

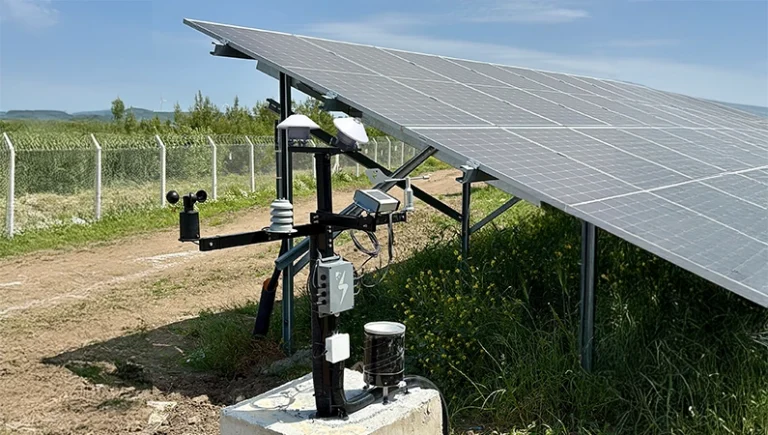

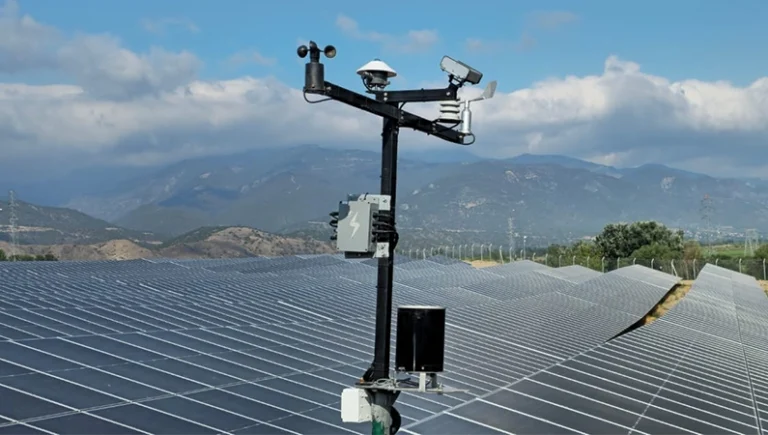

- Plantas fotovoltaicas – monitorización de condiciones meteorológicas para calcular el índice de rendimiento (PR) y analizar la producción de energía
- Agricultura – optimización de la irrigación, control de pestes y gestión de cultivos utilizando datos medioambientales correctos
- Ciudades inteligentes – respaldar las redes de supervisión de calidad del aire meteorología
- Investigaciones – contar con datos meteorológicos correctos para estudios y experimentos climáticos
PREGUNTAS FRECUENTES
¿Qué sensores externos pueden ser conectados a la estación meteorológica compacta?
La estación meteorológica compacta puede ser conectada a sensores externos como:
- Piranómetro de termopila
- Sensor de irradiancia
- Sensor de temperatura de módulo
- Sensor de temperatura ambiente
- Sensor de velocidad del viento
- Sensor de dirección del viento
- Sensor de humedad relativa
- Presión barométrica
- Pluviómetro
Usted puede conectar o extraer sensores según las necesidades de su proyecto.
¿La estación meteorológica compacta es compatible con mi sistema SCADA y procesador de datos?
Sí. Siempre y cuando su sistema sea compatible con RS485/Modbus RTU, la integración es sencilla.
¿Cómo debo configurar el sensor?
Siga nuestro manual de usuario y guías en YouTube, donde podrá encontrar instrucciones paso a paso para la configuración de los sensores.
¿Se encuentra incluida la estructura de montaje?
Sí. La estación cuenta con un sistema de montaje de acero de carbono junto con soportes para que los sensores sean conectados.
¿El sensor incluye un cable?
Cada unidad incluye un cable PUR LIYYC11Y de 3 metros (resistente a la intemperie y a rayos UV) junto con 6 cables trenzados (incluyendo toma de tierra para datos y energía). Se encuentran incluidas otras longitudes si el cliente lo solicita.
¿Cómo es puesta en marcha esta estación meteorológica?
El voltaje de alimentación es de 12 – 30 V DC. Se recomienda su funcionamiento con una fuente de 24 V.
¿Cuál es el precio de la estación 3S-CWS?
Dependiendo de los sensores incluidos, la estación meteorológica compacta se encuentra disponible a un precio entre los 1030 a 1870 EUR.
¿Cuál es el periodo de garantía?
La estación está cubierta por una garantía de 2 años.
¿Cuánto tiempo toman los envíos?
Órdenes pequeñas: aprox. 1-2 semanas
Órdenes grandes (100 unidades o más): aprox. 6-8 semanas
