Ortam Sıcaklık Sensörü 3S-AT-PT1000-MB
Güneş enerjisi santralleri ve evrensel uygulamalar için Modbus RTU çıkışlı ekonomik bir ortam sıcaklık sensörü. SEVEN, bunun için paslanmaz çelik montaj aparatı ve UV dayanımlı güneş ışınımı koruması sağlar.
TEKNİK VERİLER
| Genel Bilgi | |
| Sensör Tipi | EN 60751’e göre PtT000 1/3 Class B |
| Ölçüm Aralığı | -20… +80°C |
| Doğruluk | ± 0.1 ⁰C |
| Güç Kaynağı | 12…34 V AC/DC |
| Sensör Muhafazası | Paslanmaz çelik boru, 6 mm çap, 50 mm boy |
| Boyutlar | Y x G x U: 44 mm x 69 mm x 75 mm |
| Koruma | IP67 |
| Kablo | 3 m PUR Kablo, UV ve hava koşullarına dayanıklı |
| Protokol | Sensör, Modbus RTU protokolüne sahip 2 telli RS485 veri yolu üzerinden bağlanır |
| Elektriksel Bağlantı | |
| Kahverengi | Güç (+) |
| Beyaz | Güç (-) |
| Yeşil | RS485 Veri (+) / B |
| Sarı | RS485 Veri (-) / B |
| Modbus Teknik Özellikleri | |
| Baud Rate | 1200, 2400, 9600, 19200, 38400 |
| Parite | No, even, odd |
| Durdurma Biti | 1, 2 (sadece no parite) |
| Fabrika Ayarları | 9600 Baud, 8N1, address: 1 |
Ortam Sıcaklık Sensörü Özellikleri
Güneş panelleri ideal sayılan 25 oC sıcaklık, 1.000 W/m2 güneş ışınımı ve 1,5 AM (Air Mass, hava kütlesi) ortamda test edilir. Bu ortama göre panellerin verimleri ve gösterdikleri etkiler hesaplanır. Panelin güneş ışınını alması ile birlikte elektrik üretimi başlar fakat verimlerin %100 olmamasından dolayı güneşten gelen enerjinin bir kısmı elektrik enerjisine dönüşürken bir kısmı da ısı enerjisi olarak ortaya çıkar. Bu olay panellerin ısınmasına neden olur, güneş hücrelerinin ısınması ile akım (I) artarken, gerilim (V,Volt) değeri düşer. Gerilimde ki düşüşün fazla olması nedeni ile çıkış gücünde de düşüş olur ve bu verim kaybına neden olur.
Sonuç olarak ortam sıcaklığının yüksek değerlerinde PV sistemde üretilen enerji miktarı düşmektedir.Bu nedenle Seven Sensör olarak ortam sıcaklığını (°C) cinsinden ölçmek için PT1000 ve DS18B20 algılayıcılar ile sıcaklık sensörleri üretimi yapmaktayız.

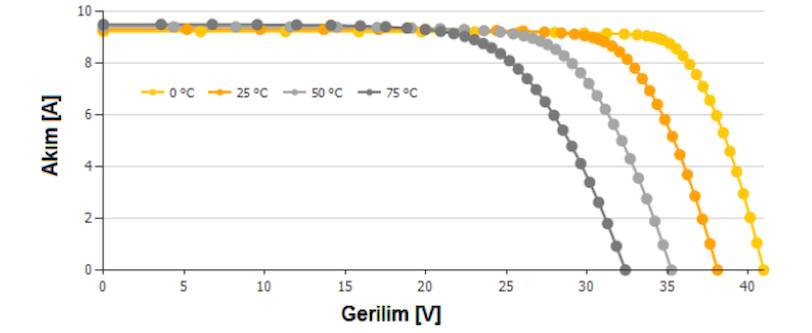

Sıcaklığın Panel Gerilimine Etkisi

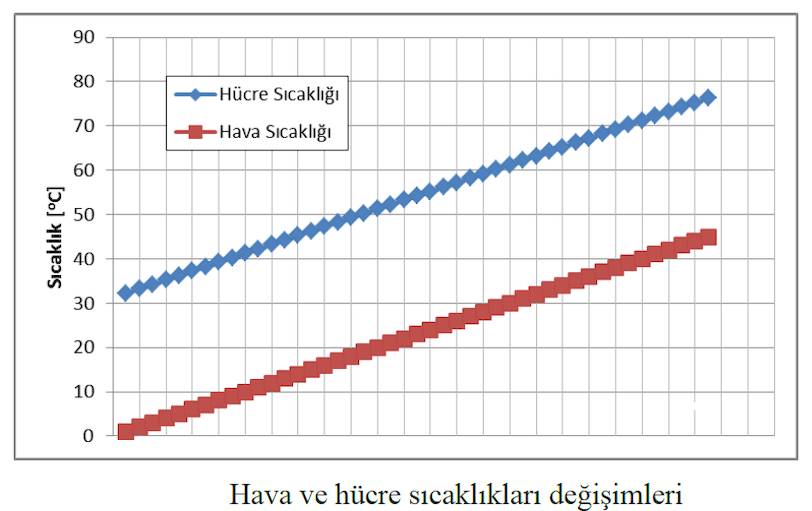

Aşağıdaki grafiklerde hava sıcaklığı ve hücre sıcaklığı arasındaki ilişki ile voltaj ve güç üretimlerinin sıcaklığa bağlı değişimi gösterilmiştir.
PV Tesislerde Ortam Sıcaklık Sensörüne Neden İhtiyaç Var?
Seven Sensör PT1000 Modbus RTU çıkışlı ortam sıcaklık sensörü;ortam sıcaklığının kaydedilmesi ve üretimin sıcaklıktan nasıl etkilendiğini görmek amacıyla kullanılır.Ayrıca panelde oluşan sıcaklık, ortam sıcaklığına göre önemli ölçüde farklılık gösterebilir, bu nedenle bu sensör analiz yapılabilmesi için sıcaklık verisi ölçer. Sıcaklığa karşı hassas malzemelerle üretilmiş sensörlerdir.Ortam sıcaklık sensörü ışınımdan etkilenmemesi için, özel olarak imal edilmiş plastik radyasyon kalkanı içerisine konumlandırılmıştır. Kalkan olmadan yapılan uzun süreli ölçümlerde güneş ışınının doğrudan sensöre gelmesinden dolayı hatalar meydana gelmektedir.
Ortam Sıcaklık Sensörü Nasıl Çalışır?
Sensörümüz Modbus RTU protokolüne sahiptir ve RS485 veri yolu üzerinden bağlantı sağlar.
MODBUS RTU protokolü master/slave mimarisine göre düzenlenmiş seri haberleşme protokollerini kullanır.Modbus bir seri haberleşme protokolü olup kullanım kolaylığından dolayı en çok kullanılan protokollerden biridir. RS485 protokolü kablodaki iletişim problemlerini ortadan kaldırmaktadır.Sensörlerimiz için UV ve hava koşullarına dayanıklı 3 m uzunluğunda kablo kullanmaktayız,ama farklı kablo uzunlukları da sağlanabilir. Ayrıca sensör -20 ile +80°C aralığındaki sıcaklık değerleri arasında ölçüm yapmaktadır.Bu aralık bu panellerin çalışma koşullarına göre belirlenmiştir.
Seven Sensör Çorum OSB’de faaliyet gösteren hava gözlem sensörleri konusunda uzmanlaşmış bir üreticidir.Solar PV modülleri ve santrallerinin uzun vadeli performans izlemesinde kullanılmak üzere sensör üretimi yapmaktadır. Ayrıca analog çıkışlı ortam sıcaklık sensörü ve dijital ortam sıcaklık sensörü üretimimiz de bulunmaktadır.Ayrıntılı bilgi için web sitemizi inceleyebilir, talepleriniz ya da ihtiyacınız olabilecek herhangi bir konuda bizimle iletişime geçebilirsiniz.
