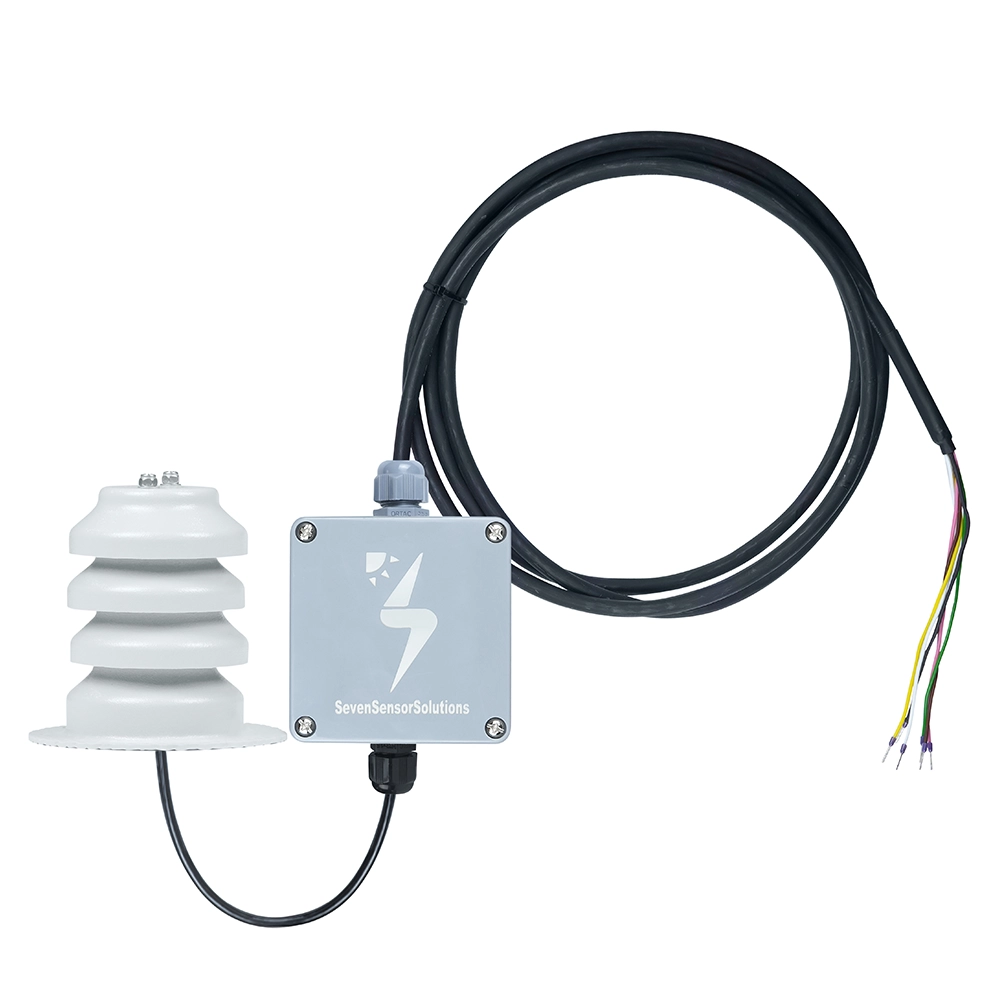

Sensor de Temperatura Ambiente PT1000 con Salida Modbus – 3S-AT-PT1000-MB
El sensor de temperatura ambiente utiliza una sonda PT1000 para medir en grados Celsius (°C) la temperatura del aire en el área donde se encuentran los paneles. Para permitir la comunicación vía 4-20mA, un transductor es usado para convertir la señal PT1000 en la señal de salida necesaria. Este modelo de sensor de temperatura ambiente es compatible con todos los procesadores de datos, puertas de enlace (Gateways), y PLCs que cuenten con un puerto de entrada de 4-20mA. Es entregado con una estructura para montaje y un protector plástico resistente a la luz solar directa y radiaciones, el cual cuenta con cuatro placas que permiten el flujo libre del aire.
ESPECIFIACIONES TÉCNICAS DEL SENSOR DE TEMPERATURA AMBIENTE PT1000 con Salida Modbus
| Código del Artículo | 3S-AT-PT1000-MB |
| Tipo de Sensor | PT1000 |
| Rango de Medición | 40°C a +85°C |
| Precisión | ±0.1°C |
| Resolución | 0.1°C |
| Salida de Datos | RS485 hasta 38400 Baudios |
| Protocolo de Comunicación | Modbus RTU |
| Fuente de Alimentación | 12 a 30 V DC |
| Consumo de Energía | 15 mA en 24 V DC |
| Características y Longitud del Cable | Cable PUR L12YC11Y-TP de 1m 2x2x0,22 mm² 24 AWG, y cable PUR L12YC11Y-TP de 2m 3x2x0,22 mm², resistentes a la intemperie y a rayos UV |
| Espectro de Temperatura de Funcionamiento | 40°C a +85°C |
| Dimensiones de la Caja | 80 mm x 82 mm x 55 mm (An x L x Al) |
| Dimensiones del Protector | Ø 105 mm x 100 mm |
| Peso | 500 gr |
| Clasificación IP | IP 67 |
| Material de la Caja | ABS |
| Material de la Cubierta del Sensor | Tubo de Acero Inoxidable |
| Material del Protector | ABS estabilizado contra rayos UV |
| Método de Montaje | Montaje en Suelo |
| Norma | Clase A según norma IEC 60751:2022 |
Este instrumento es utilizado para medir la temperatura del entorno donde se encuentra el panel. La temperatura es medida en grados Celsius (°C) por medio de una sonda PT1000. Un cobertor resistente a rayos UV protege el producto de los efectos de la luz solar directa. El sensor fue diseñado especialmente para sistemas de monitorización de plantas fotovoltaicas que cumplen con las normas IEC 61724-1:2021 e IEC 60751:2022.
Los modelos 3S-AT-PT1000-MB son dispositivos de medición profesionales e inteligentes con una interfaz digital, diseñados para usos en áreas industriales y medioambientales, como plantas fotovoltaicas. Los valores medidos son transmitidos a dispositivos de monitorización, procesadores de datos y otras unidades receptoras por medio de una interfaz serie RS485 usando un protocolo Modbus RTU.
Uno de los principales elementos que impactan de manera directa la eficiencia del panel solar es la temperatura ambiente. Por ejemplo, la energía producida es menos cuando la temperatura de la celda aumenta junto con la temperatura ambiente. Incluso, factores como la velocidad y densidad del viento pueden afectar la transmisión de calor, por esto es importante medir la temperatura ambiente para el análisis de la eficiencia de sistemas fotovoltaicos.
¿CÓMO INSTALAR EL SENSOR DE TEMPERATURA AMBIENTE?
Un protector contra la radiación con agujeros para facilitar el montaje es entregado con el sensor. Usando los agujeros, es simple ajustarlo con los tornillos en una superficie nivelada, lo que garantiza una instalación rápida y segura.
¿POR QUÉ ELEGIR EL SENSOR DE TEMPERATURA AMBIENTE DE SEVEN?
- Se entrega con un protector contra radiación
- Instalación rápida y sencilla gracias a los agujeros para montaje
- Diseñado según las normas IEC 60751:2022 e IEC 61724-1:2021 Anexo B, asegurando alta precisión.
