MÁS DETALLES SOBRE LA ESTACIÓN METEOROLÓGICA SOLAREDGE

Los sensores más requeridos de la estación meteorológica SolarEdge son los siguientes:

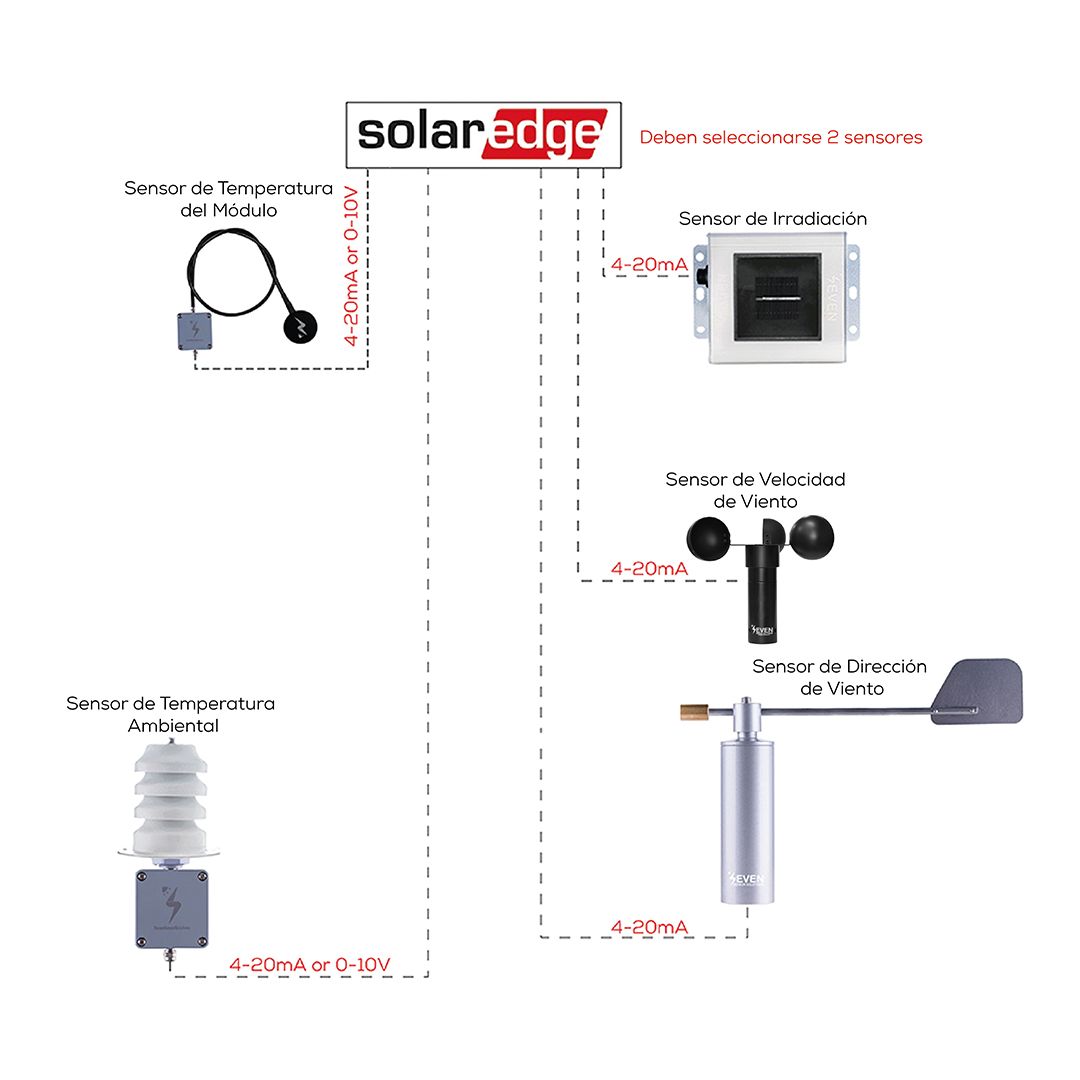

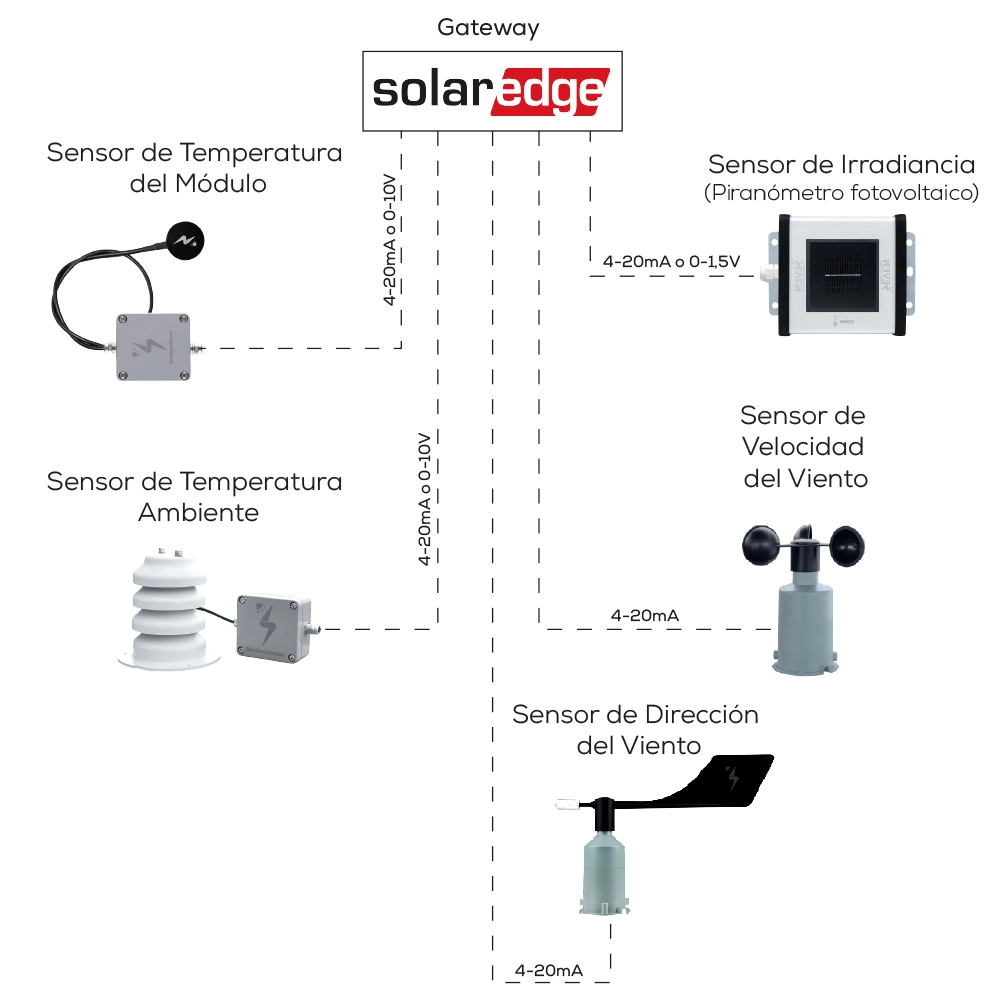

network structure of solaredge weather station

  • Piranómetro Fotovoltaico, con Salida Analógica, es el sensor esencial de la estación meteorológica SolarEdge. Está fabricado en silicona monocristalina y conectado a un shunt de alta precisión. Este sensor de irradiación debe colocarse lejos de cualquier tipo de obstáculo y contiene un sensor interno de temperatura de la célula.
  • Sensor de Temperatura Ambiente con Salida Analógica para planta solar está alojado dentro de un escudo contra la radiación solar que incluye cuatro placas de succión que permiten el libre paso del aire. El escudo se utiliza para proteger el sensor de cualquier fuente de radiación.
  • Sensor de Temperatura del Módulo, con Salida Analógica, que mide el valor de la temperatura del módulo que se utiliza en el cálculo del coeficiente de rendimiento de la planta fotovoltaica.
  • Sensor de Velocidad del Viento con Salida Analógica está fabricado en acero inoxidable. Se utiliza para medir la velocidad del viento en plantas de energía solar y para proporcionar los datos al Gateway.
  • Sensor de Dirección del Viento, con Salida Analógica, que puede ser compatible con el SolarEdge gateway, que se utiliza para monitorear la dirección del viento.

Para más claridad, el registrador de datos de puerta de enlace tiene solo tres puertos de conexión, que se pueden conectar a tres sensores analógicos, por lo que puede comunicarse con un sensor de Irradiación / Piranómetro FV y otros dos de la lista anterior.

CONEXIÓN ENTRE SE GATEWAY Y LOS CONJUNTOS FOTOVOLTAICOS

Como se muestra en la figura anterior, los conjuntos fotovoltaicos están conectados a la puerta de enlace SE a través de RS485. La conexión RS485 crea una cadena de bus de 31 esclavos SE. La puerta de enlace o el registrador de datos SE cuenta con una interfaz para controlar la energía y las comunicaciones del inversor SolarEdge. Y esta plataforma de monitoreo muestra información detallada sobre las capacidades actuales y anteriores de cada módulo individual y de todo el sistema.

La plataforma de monitoreo SolarEdge puede ser una herramienta muy útil para rastrear el progreso de todos los sitios fotovoltaicos alimentados por dispositivos SolarEdge. Permite a los usuarios detectar, localizar y reparar fallas, operaciones de mantenimiento y analizar la eficiencia del sitio.
