Endüstriyel otomasyon sistemlerinde sensörlerin düzgün ve stabil çalışması için doğru topraklama gerçekten çok önemlidir. Sensör tarafında yanlış ya da eksik yapılan topraklama; ölçümlerin sapmasına, veri iletiminde aksamalara ve bazı durumlarda ekipmanın zarar görmesine kadar giden sorunlara yol açabilir. Peki sürekli duyduğumuz ve SEVEN olarak sürekli söylediğimiz “doğru toprak” bağlantıları nedir? Bu yazıda toprak bağlantılarını inceleyeceğiz.
Toprak Bağlantısı (Grounding) Nedir?
Bir elektrik ya da elektronik sistemde toprak bağlantısı, oluşabilecek kaçak akımların ve elektromanyetik parazitlerin güvenli bir şekilde toprağa aktarılmasını sağlayan önemli bir bağlantıdır. Bu sayede sistem daha güvenli ve kararlı bir şekilde çalışabilir.
Elektriksel sistemlerde topraklama üç temel amaç için yapılır:
- Güvenlik sağlamak
- Elektriksel gürültüyü azaltmak
- Referans potansiyeli oluşturmak
Özellikle sensör uygulamalarında doğru topraklama, ölçümlerin daha tutarlı ve doğru çıkmasına yardımcı olur. Aynı zamanda sinyalin daha stabil kalmasını sağlayarak sistemin daha sorunsuz çalışmasına katkı verir.
Sensör Sistemlerinde Toprak Bağlantısı Önemli midir?
Sensörler çoğu zaman çok düşük seviyede sinyal üretir. Bu yüzden sistemde oluşan en ufak bir elektriksel gürültü bile ölçümü etkileyip hatalara yol açabilir.
Doğru yapılmış bir topraklama:
- Gürültüyü azaltır.
- Ölçüm doğruluğunu artırır.
- Haberleşme hatalarını önler.
- Ekipman güvenliğini sağlar.
Özellikle aşağıdaki sistemlerde;
- Endüstriyel sensör ağları
- PLC sistemleri
- Analog sensörler (4-20 mA, 0-10V)
- RS485 / Modbus haberleşme hatları
- IoT sensör uygulamalarında topraklama kritik öneme sahiptir.
Topraklama Türleri Nelerdir?
Sensör sistemlerinde “toprak/0V referansı” çoğu zaman ortak bir noktadan alınır. Asıl kritik konu ise bu referansın sisteme nasıl dağıtıldığıdır. Çünkü sensör uygulamalarında farklı ihtiyaçlara göre kullanılan birkaç farklı topraklama yaklaşımı bulunur.
1. Ortak Topraklama (Common Ground)
Bu bir bağlantı şekli değil, tüm cihazların aynı 0V/GND referansını paylaşması demektir. Uygulamada bu ortak referans genellikle panoda bir noktada toplanır ve dağıtılır.
Avantajları: basit kurulum, aynı referansla çalışma, düşük maliyet, uyumlu ve kararlı ölçüm altyapısı vb.
Bu yapı sayesinde tüm sensörler aynı referans gerilimini kullanır. Common ground, genelde yıldız topraklama ile yapıldığında en sağlıklı sonucu verir.

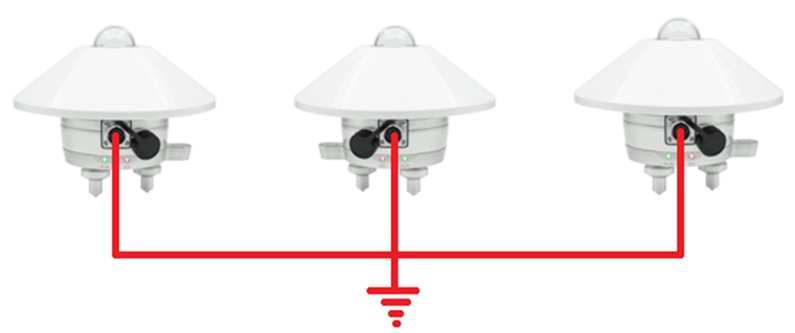

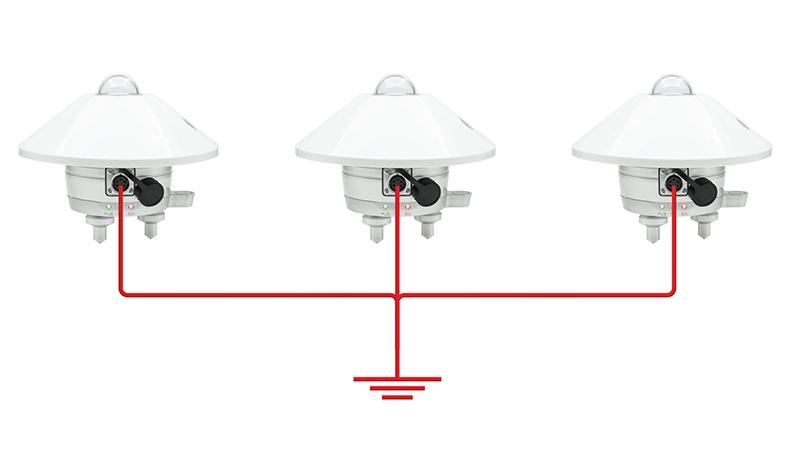

2. Yıldız Topraklama (Star Grounding)
Her sensörün 0V/GND hattı ayrı ayrı panodaki tek bir ortak noktaya bağlanır.
Avantajları: gürültü – Parazit daha az olur, ground loop riski düşer, ölçüm doğruluğu- kararlılığı artar.
Endüstriyel otomasyon sistemlerinde en çok önerilen yöntemlerden biridir.

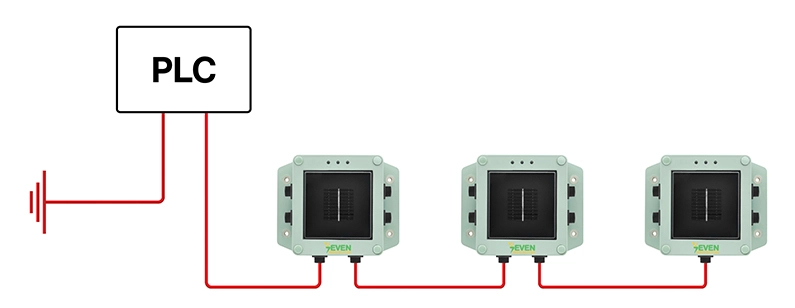

3. Daisy Chain Topraklama (Daisy Chain Grounding)
Bu yöntem, daisy chain bağlantısına benzer. Daisy Chain bağlantısı hakkında daha fazla bilgiye buradan ulaşabilirsiniz. 0V/GND hattı yani toprak bağlantısı sensörden sensöre aktarılır.
Avantajları: daha az kablo kullanılır, kurulum hızlıdır.
Dezavantajları: Her cihazdan geçen gürültü diğerine taşınabilir, ölçüm hatası – dalgalanması oluşabilir, ground loop ihtimali vardır.
Kullanım alanı olarak; küçük sistemler, gürültünün az olduğu ortamlar önerilebilir. Ancak kritik ve büyük sistemlerde ölçümlerde çok önerilmez.
Ground Loop (Toprak Döngüsü) Nedir?
Ground loop, bir sistemde birden fazla toprak yolu oluşması sonucu ortaya çıkan istenmeyen akım döngüsüdür.
Bu durum şu problemlere yol açabilir:
- Analog ölçüm hataları
- Sensör verilerinde dalgalanma
- Haberleşme hataları
- Elektriksel gürültü
Ground loop oluşmaması için genellikle tek nokta topraklama tercih edilir. Kablo shield’i her cihazda topraklanmamalı, sadece tek noktadan topraklanmalıdır.
Sensör Topraklama Yaparken Dikkat Edilmesi Gerekenler
Sensör sistemlerinde doğru ve sorunsuz bir topraklama için şu noktalara özellikle dikkat etmek gerekir:
1.Ortak referans noktası kullanılmalıdır.
üm sensörlerin aynı GND/0V referansına bağlı olması, ölçümlerin daha tutarlı olmasını sağlar.
2.Ground loop oluşmamalıdır.
Bir cihazın birden fazla noktadan toprağa bağlanması, dolaşım akımlarına yol açıp parazit ve ölçüm hatası oluşturabilir.
3.Kablo ekranı doğru bağlanmalıdır.
Ekranlı kablo kullanılıyorsa, ekranın çoğu uygulamada tek uçtan topraklanması daha sağlıklı sonuç verir (çift uç bazen gürültüyü artırabilir).
4.Güç ve sinyal kabloları ayrılmalıdır.
Motor, sürücü ve yüksek akım taşıyan hatlar; sensör kablolarına yakın geçerse parazit bindirebilir. Bu yüzden mümkün olduğunca ayrı güzergâhlardan taşınmalıdır.
Sensörler Arasında Doğru Toprak Bağlantısı Nasıl Yapılır?
Sensörler arasında topraklama yapılırken çoğu zaman ortak bir referans noktası (common ground) belirlenir.
Mantık oldukça basittir: tüm sensörlerin GND uçları aynı referans noktasına bağlanır; böylece tün sensörler aynı “0V” seviyesini baz alır.
Sensörler Arasında bağlantı genellikle şu şekilde yapılır:
- Sensörün GND çıkışı alınır.
- PLC veya kontrol kartının GND hattına bağlanır.
- Tüm sistem ortak bir toprak referansı kullanır.

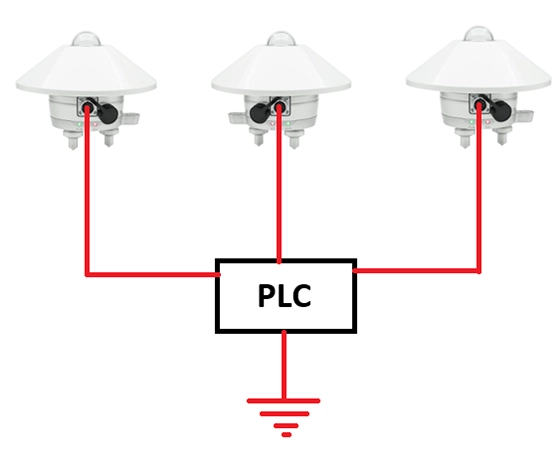

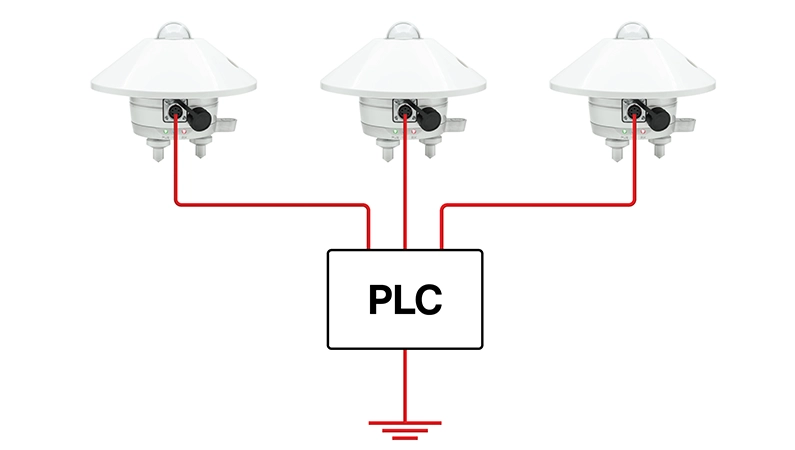

Bir PLC sisteminde sensör bağlantısı şu şekilde olabilir:
Bu yapı sayesinde:
- Sensörler stabil çalışır.
- Gürültü minimum olur.
- Ölçüm hataları azalır.
Modbus RS485 Haberleşmesinde Doğru Toprak Bağlantısı Nasıl Yapılır?
- Daisy Chain bağlantısı kullanılır. Detaylı bilgi için… Veri hattı Star bağlantı yapmamalıdır.
- Hattın iki ucuna (Başlangıç-Bitiş) 120Ω terminasyon eklenmelidir.
- Shield kablo kullanılmalıdır.
- Shield’ı tek noktadan topraklanmalıdır.
- Uzun mesafelerde signal ground (GND) hattı eklenmelidir.
Yani, Modbus haberleşmesinde veri hattı Daisy Chain, Topraklama bağlantısı ise Star (tek noktadan) yapılması, endüstride en stabil çözümdür.
Sensör ağlarında çoğu zaman ortak topraklama yaklaşımı kullanılır; bu ortak referansı daha düzenli ve problemsiz dağıtmak için de en sık yıldız (star) bağlantı tercih edilir. Daisy chain (zincirleme) topraklama bazı senaryolarda işe yarayabilir, ancak parazit ve referans kayması gibi riskler nedeniyle mutlaka dikkatli şekilde planlanmalıdır.
Toprak bağlantısı, sensör sistemlerinin hem güvenli hem de doğru çalışması için gerçekten temel bir konudur. Doğru tasarlanmış bir topraklama; ölçüm doğruluğunu yükseltir, elektriksel gürültüyü azaltır ve genel sistem güvenliğini artırır.
SEVEN Sensor Solution, toprak bağlantılarıyla uyumlu olması ve gereksinimlerinizi karşılaması için ihtiyacınız olan tüm sensörleri hazırlayabilir. SEVEN Sensor Solution ile buradan iletişime geçebilirsiniz.
Sıkça Sorulan Sorular (SSS)
1. Sensörlerde toprak bağlantısı olmazsa ne olur?
Topraklama doğru değilse sensör parazitten etkilenebilir. Bu da ölçümlerin yanlış çıkmasına, değerlerin dalgalanmasına veya sistemin hatalı çalışmasına neden olabilir. Bazı durumlarda haberleşme sorunları ve cihaz arızaları da görülebilir.
2. Sensörler arasında toprak bağlantısı nasıl yapılmalı?
En pratik ve güvenli yöntem, tüm sensörlerin toprak/0V hattını tek bir ortak noktada toplamaktır. Yani sensörleri birbirine zincir gibi bağlamak yerine, hepsini panoda belirlenen aynı toprak (veya 0V) noktasına bağlamak daha sağlıklıdır.
3. Ekranlı (shield) kablonun ekranı nereye bağlanmalı?
Genelde ekran (kalkan) kısmı tek taraftan bağlanır. Çoğunlukla bu taraf pano/PLC tarafıdır. İki taraftan bağlamak bazen paraziti artırabilir. Bu yüzden çoğu uygulamada tek uçtan bağlamak daha güvenlidir.
