Modbus yağmur sensörü, yağış şiddetini ölçmek amacıyla meteoroloji, hidroloji, tarım, fotovoltaik (PV) alanlar ve çeşitli endüstrilerde kullanılmaktadır. Bu sensörler, yağışın şiddetini (hafif, orta, şiddetli) belirleyebilir ya da yalnızca yağmurun yağıp yağmadığını tespit edebilir.
Yağmur Sensörü Nasıl Çalışır?
Yağış şiddeti ölçümünde, devirme kovası (tipping bucket) prensibi temel alınır. Bu hareketle birlikte oluşan veri, reed röle ile okunur ve RS485 haberleşme hattı üzerinden Modbus RTU protokolü aracılığıyla veri kayıt cihazlarına iletilir.
Modbus protokolünde, yağmur sensörü mıknatıslar aracılığıyla switching işlemlerini gerçekleştirir. Bu işlemlerden oluşan düşük ve yüksek sinyaller, yağış verisini sağlar.
Kolay Kurulum

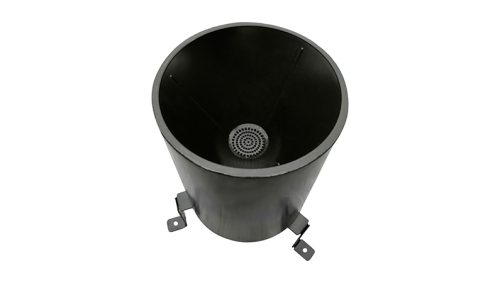

Yağmur sensörünün kurulumu oldukça basittir. Cihazın üç ayaklı tasarımı, düz bir zemine vida ile kolayca sabitlenmesini sağlar. Ekstra montaj aparatı gerekmez. Ancak zemin düzgün olmalıdır, çünkü sensörün üzerinde dahili su terazisi yer almaktadır; bu da ölçümlerin hassaslığı için kritiktir.
SEVEN Sensör Yağmur Sensörü Modelleri ve Özellikleri
SEVEN Sensör, iki farklı yağmur sensörü modeli sunar:
- 3S-RG-MB:
Bu model doğrudan veri kayıt cihazına bağlanabilir. Modbus RTU çıkışı sunar ve veriler hem mm hem de pulse (nabız) formatında iletilebilir. - 3S-RG-PLS:
Bu model kompakt hava istasyonlarına, sensör kutularına ya da PLS çıkışına sahip veri kayıt cihazlarına bağlanabilir.
Hassasiyet ve Ölçüm Aralığı
Yağmur sensörlerinin ölçüm aralığı ve hassasiyeti şu şekildedir:
- Ölçüm Aralığı: 600 mm/saat
- Hassasiyet:
- ±%1 (0–30 mm/saat)
- ±%2 (30–100 mm/saat)
- ±%5 (100–600 mm/saat)
Yağmur Sensörünün Çalışma Prensibi
Yağmur sensörleri, rüzgâr hız sensörleriyle benzer prensiplere sahiptir. Bu sensörlerden gelen her bir “pulse” (darbe), işlemci üzerinde TIM16 kesmesi (interrupt) tetikler. Bu sayede yağış miktarı hesaplanır.
Hesaplamalar anlık, dakikalık ve saatlik olarak yapılır. Anlık veriler, 1 saniyelik bir süre boyunca üretilen darbelerin sayısını yansıtır.
- Anlık: mm/saniye
- Dakikalık: mm/dakika
- Saatlik: mm/saat
Ek Hususlar
- Yaprak gibi yabancı cisimler, sensör haznesini tıkayarak ölçüm doğruluğunu etkileyebilir. Bu nedenle özellikle sonbahar aylarında düzenli bakım yapılması önerilir.
- Donma koşullarında, mekanik kova sistemi çalışmayabilir ve ölçüm hatalarına yol açabilir. Bu tür ortamlar için ısıtıcılı yağmur sensörü modelleri tercih edilmelidir.
