Un pluviómetro Modbus se utiliza para medir la intensidad de la precipitación en meteorología, hidrología, agricultura, campos fotovoltaicos (FV) y otras industrias. Determina las características de la precipitación (p. ej., si es ligera, moderada o intensa) o detecta si llueve.
¿CÓMO FUNCIONA EL PLUVIÓMETRO?
Durante la medición de la intensidad de lluvia, los datos se leen mediante un relé de láminas basado en el principio de cubos basculantes. Estos datos se transmiten a los registradores de datos mediante el protocolo Modbus RTU a través de una línea de datos RS485.
En Modbus, el pluviómetro utiliza imanes para controlar las operaciones de conmutación. Las señales de baja y alta presión generadas por estas acciones proporcionan datos de lluvia.
INSTALACIÓN DE FÁCIL CONFIGURACIÓN

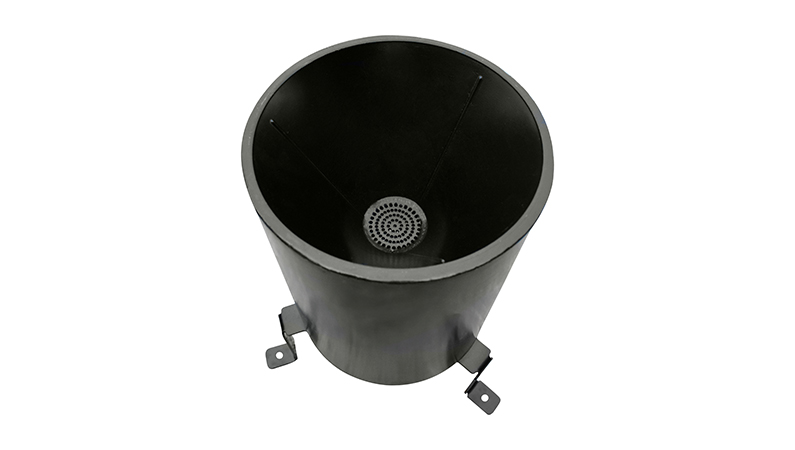

La instalación del pluviómetro es sencilla. Incluye tres patas que se fijan fácilmente al suelo con tornillos. No se requieren accesorios de montaje adicionales. Sin embargo, la superficie debe estar nivelada, ya que el pluviómetro incluye un nivel de burbuja para garantizar una medición precisa.
TIPOS Y ESPECIFICACIONES DE LOS PLUVIÓMETROS DE SEVEN SENSOR
Seven Sensor tiene 2 tipos de pluviómetro:
- 3S-RG-MB: Este modelo se puede conectar directamente a un registrador de datos. Ofrece conexiones Modbus RTU y los datos recopilados se pueden recibir en formato mm y pulso.
- 3S-RG-PLS: Este modelo se puede conectar a una estación meteorológica compacta o una caja de sensores, o si el registrador de datos tiene salida PLS, este modelo se puede conectar directamente al registrador de datos.
Precisión y Rango de Medición
El sensor del pluviómetro tiene la siguiente precisión y rango de medición:
El rango de medición es de 600 mm/h.
Exactitud.
- ±1% (0 mm/h – 30 mm/h)
- ±2% (30 mm/h – 100 mm/h)
- ±5% (100 mm/h – 600 mm/h)
Principio de Funcionamiento del Pluviómetro
El pluviómetro y el sensor de velocidad del viento funcionan con principios similares. Cada pulso de estos sensores activa una interrupción TIM16 en el procesador, que calcula el valor de la precipitación.
El cálculo se realiza instantáneamente, por minuto y por hora. Los datos instantáneos reflejan el número de pulsos generados durante un segundo.
Las unidades de cantidad de precipitación son las siguientes:
- Instantánea: mm/s
- Por minuto: mm/min
- Por hora: mm/hr
Consideraciones Adicionales
- Objetos extraños, como hojas, pueden obstruir el sensor e interferir con la precisión de la medición del agua. Para garantizar un rendimiento óptimo, se recomienda realizar un mantenimiento regular, especialmente durante los meses de otoño.
- En condiciones de congelación, el mecanismo de volteo puede dejar de funcionar, lo que provoca errores de medición. Para evitarlo, se recomienda un pluviómetro calefactado para entornos fríos.
