TERMOPİL PİRANOMETRENİN TEKNİK ÖZELLİKLERİ

Ürün Kodu	3S-TP-MB-A
Ölçülen Veriler	Küresel Yatay (GHI) veya POA Işınım, Dahili ve Gövde Sıcaklığı, Dahili Nem ve Basınç, Sensör Eğim Açısı
Sensör Tipi	Termopil
Spektral Aralık (%50 noktaları)	280 … 3000 nm
Işınım Aralığı	-20 … 4000 W/m²
Nominal Hassasiyet	8 … 14 µV/(W/m2)
Tepki Süresi (%95)	<0,5 s (10 saniyeden az; ISO 9060:2018 standardına göre A Sınıfı)
Sıfır Ofset A – Termal Radyasyon (200W/m²)	± 1 W/m² (±7 W/m²; ISO 9060:2018 standardına göre A Sınıfı)
Sıfır Ofset B – Sıcaklık Değişimi (5K/Sa)	± 1,5 W/m² (± 2 W/m²; ISO 9060:2018 standardına göre A Sınıfı)
Toplam Sıfır Ofset C – Toplam Sıfır Ofset	± 3 W/m² (± 10 W/m²; ISO 9060:2018 standardına göre A Sınıfı)
Kararsızlık (Değişim / yıl)	< %0,5 (± %0,8; ISO 9060:2018 standardına göre A Sınıfı)
Doğrusal Olmama (100…1000 W/m²)	± %0,2 (± %0,5; ISO 9060:2018 standardına göre A Sınıfı)
Yönsel Tepki (1000W/m² | 0…80°)	± 10 W/m² (± 10 W/m²; ISO 9060:2018 standardına göre A Sınıfı)
Spektral Hata	± %0,2 (± %0,5; ISO 9060:2018 standardına göre A Sınıfı)
Sıcaklık Tepkisi (-20°C ile 50°C)	± %0,4 (± %1; ISO 9060:2018 standardına göre A Sınıfı)
Işınım Çözünürlüğü	0,1 W/m²
Sensör İç Nemi Aralık Doğruluk Çözünürlük	%0 … %100 ± %1 RH (20…%70) @ 25°C %0,1
Sensör İç Sıcaklık Aralık Doğruluk Çözünürlük	-40°C … +85°C ± 0,1°C (5…60°C) @ 20…%80 RH 0,1°C
Gövde Sıcaklığı Aralık Doğruluk Çözünürlük	-40°C … +85°C ± 0,2°C 0,1°C
Sensör Eğim Açısı Aralık Doğruluk Çözünürlük	0° … 180° ± 0,5° 0,1°
Sensör İç Basıncı Aralık Doğruluk Çözünürlük	260 … 1260 hPa 0,5 hPa 0,1 hPa
Su Terazisinin Doğruluğu	<0,1°
Görüş Açısı	2π sr
Veri Çıkışı	38400 baud’a kadar RS485
Haberleşme Protokolü	Modbus RTU (İsteğe bağlı Modbus TCP/IP)
Çıkış Hızı	1/s
Çalışma Sıcaklık Aralığı	-40°C … +85°C
Güç Kaynağı	12 … 30 V DC
Güç Tüketimi	45 mA @ 24 V DC
Kablo Özelliği	3x2x0,14 mm², 26 AWG LI2Y(st)CTP PUR Kablo, UV ve hava koşullarına dayanıklı
Kablo Uzunluğu	3 metre standart uzunluk (Özel uzunluklar mevcuttur.)
Galvanik İzolasyon	Güç kaynağı ve RS485 veri yolu arasında 1000 V
IP Derecesi	IP 68
Boyutlar	Ø 140 mm x 120 mm
Sensör Gövde Malzemesi	Eloksallı Alüminyum
Gölge Diski Malzemesi	ASA
Ağırlık	0,68 kg
Standartlar	ISO 9060:2018, Fast Hızlı Tepki Spektral Düz Sınıf A (Secondary Standard), IEC 61724-1:2021, Sınıf A, ISO/TR 9901:1990 ISO 9847
Menşei	TÜRKİYE

3S-TP-MB-A TERMOPİL PİRANOMETRE NASIL ÇALIŞIR?

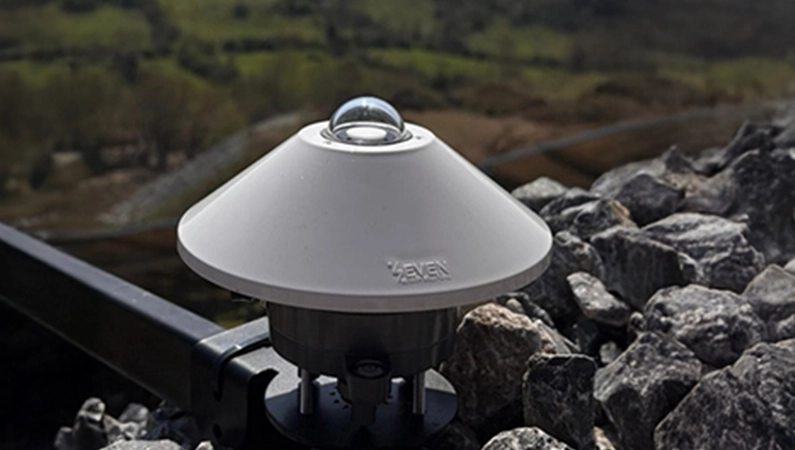

3S-TP-MB-A Termopil Piranometre, termopil sensörü ile çevresi arasındaki sıcaklık farkını hassas bir şekilde algılayarak güneş ışınımı ölçümlerini gerçekleştirir. Güneş ışınları sensöre ulaştığında termopilin emici yüzeyini ısıtır ve sıcak-soğuk bağlantı noktaları arasında bir sıcaklık değişimi yaratır. Meydana gelen bu değişim, güneş ışınımıyla doğrudan orantılı, ölçülebilir bir gerilim üretilmesini sağlar. Özel olarak tasarlanmış cam kubbe, sensörün her yönden ışığı yakalamasına olanak tanıyarak hem doğrudan ışınım hem de difüz ışınım değerlerini eksiksiz bir şekilde ölçer. 280 nm ile 3000 nm genişliğindeki spektral aralığı sayesinde cihaz, küresel güneş ışınımı değerlerini en doğru şekilde okur ve W/m² cinsinden kusursuz ölçümler sunar. Gelişmiş tasarımıyla sunduğu hızlı tepki süresi, bu ürünü dinamik güneş enerjisi projeleri ve sistem takibi için ideal bir tercih haline getirir.

NEDEN 3S-TP-MB-A TERMOPİL PİRANOMETREYİ SEÇMELİSİNİZ?

• Yüksek Hassasiyet: Doğru güneş ışınımı ölçümleri sunmak için en katı A sınıfı standartlarını bile eksiksiz karşılar.
• Kapsamlı İzleme: Detaylı analiz için ışınım, sıcaklık ve nem değerlerini sürekli olarak takip eder.
• Hızlı Tepki: Güneş ışınımındaki ani değişimlerin anında algılanmasını gerektiren projeler için idealdir.
• Sağlam Yapı: IP68 koruma sınıfına sahip tasarımıyla en zorlu çevre koşullarına ve hava durumlarına karşı üstün dayanıklılık gösterir.
• Kolay Entegrasyon: Verilerin mevcut sistemlerinize kesintisiz ve sorunsuz bir şekilde aktarılabilmesi için Modbus RTU iletişim protokolünü destekler.

3S-TP-MB-A TERMOPİL PİRANOMETRENİN KURULUMU VE BAKIMI NASIL YAPILIR?

Montaj ve kablo bağlantı şemalarını içeren detaylı talimatları kullanım kılavuzunda bulabilirsiniz.

Kurulum:

• Kutu Açılımı ve Kontrol: Tüm parçaların eksiksiz ve hasarsız bir şekilde elinize ulaştığından emin olun.

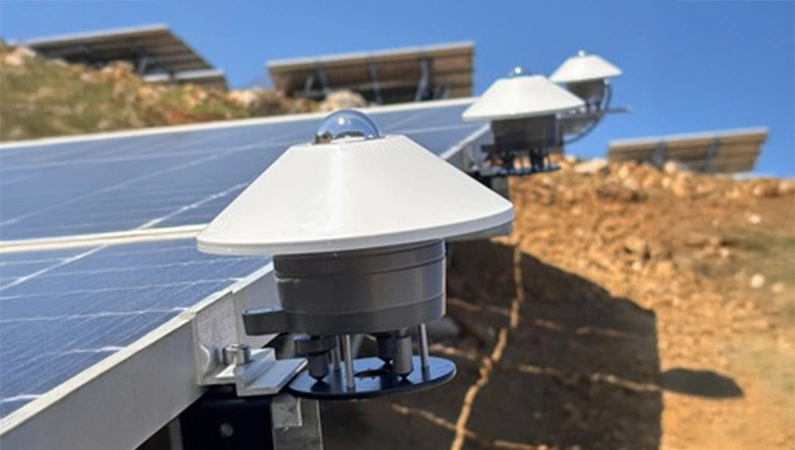

• Yer Seçimi: Cihazı, gökyüzünü 180° kesintisiz görebilecek ve gölgede kalmayacak bir alana konumlandırın.
• Montaj: Piranometrenin tamamen yatay ve sabit olduğuna emin olarak güvenli bir şekilde monte edin.
• Elektrik Bağlantısı: Sensörü, bağlantı şemasında gösterildiği gibi güç kaynağına ve veri kaydediciye bağlayın.
• Yapılandırma: Haberleşme parametrelerini ayarlamak için 3S-TP-MB Yapılandırma Aracını kullanın.

Bakım:

• Günlük: Cihaz üzerinde gözle görülür bir hasar veya ölçümü engelleyecek bir unsur olup olmadığını kontrol edin.
• Haftalık: Biriken toz ve kirleri temizlemek için sensör kubbesini temizleyin.
• Aylık: Veri çıkışlarının ve sistem entegrasyonunun düzgün çalıştığını teyit edin.
• Yıllık: Kapsamlı bir sistem kontrolü ve kalibrasyon işlemi gerçekleştirin.
• Uzun Vadeli: IEC 91724-1:2021 standartlarına göre, sahada kurulan bir SEVEN piranometrenin güneş ışınımı verilerini doğrulamak için normal şartlarda iki yılda bir kalibre edilmesi gerekir. Ancak yüksek hassasiyetli difüzörlerimiz sayesinde, kalibrasyonun beş yılda bir yapılmasını öneriyoruz.
