Mejores Prácticas para la Instalación de Sensores en Proyectos Fotovoltaicos

Mejores prácticas para instalar sensores

La instalación de sensores en proyectos fotovoltaicos (FV) es un paso crítico para optimizar el rendimiento, el mantenimiento y la seguridad de los sistemas de energía solar. Estos sensores monitorean varios parámetros como temperatura, irradiancia, velocidad y dirección del viento, proporcionando datos valiosos que ayudan a maximizar la producción de energía y detectar problemas potenciales de forma temprana. Sin embargo, la instalación incorrecta del sensor genera errores de medición.

Tipos Comunes de Sensores Utilizados en Plantas FV

Existen muchos tipos de sensores utilizados para monitorear el rendimiento y optimizar la producción de energía de una planta FV.

Sensores de Irradiancia (Piranómetros)

Los Sensores de Irradiancia miden la cantidad de radiación solar que incide sobre los paneles FV. Los datos precisos de irradiancia ayudan a calcular con precisión la Relación de Rendimiento (PR) de la planta FV.

Sensores de Temperatura

La eficiencia de los paneles FV puede disminuir a medida que aumenta la temperatura, lo que hace esencial el monitoreo de la temperatura. Los datos de temperatura, ya sean ambientales o en la parte posterior del módulo, permiten ajustes del sistema en tiempo real y ayudan a predecir posibles problemas de sobrecalentamiento.

Sensores de Humedad Relativa

Los sensores de humedad relativa pueden ser utilizados para estimar cambios en el espectro incidente que pueden afectar la producción de energía de los módulos FV así como las lecturas de los sensores de irradiancia. Los datos de humedad junto con los de temperatura también pueden ser utilizados para calcular los tiempos de humedad debido a la condensación.

Sensores de Velocidad y Dirección del Viento

El viento puede ayudar a enfriar los paneles FV, lo cual puede aumentar la producción de energía. Además, los sensores de velocidad y dirección del viento suelen utilizarse para monitorear y reportar las condiciones del viento en caso de peligros relacionados con el viento en los sistemas FV.

Colocación Óptima de Sensores para Lecturas Precisas

La correcta selección e instalación de sensores son pasos clave para maximizar el retorno de la inversión en proyectos de energía solar.

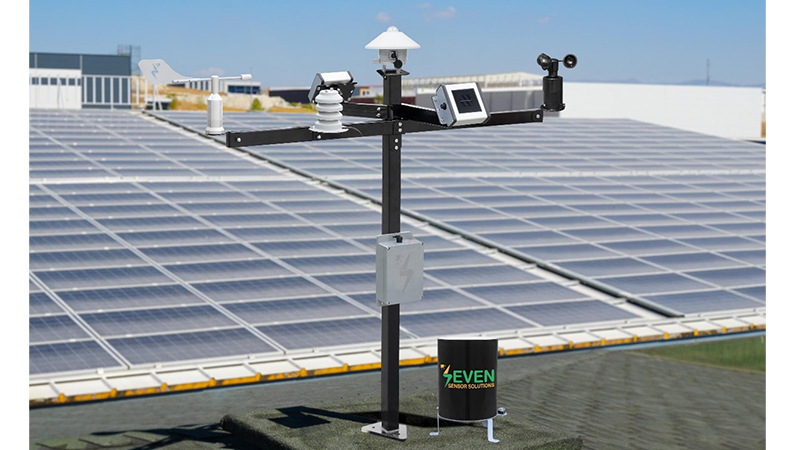

Colocación óptima de sensores

Montaje de Sensores de Irradiancia

Para medir la Irradiancia en el Plano del Arreglo (POA) o la Irradiancia Global Inclinada (GTI), la Célula de Referencia y el Piranómetro de Termopila deben montarse con el mismo azimut e inclinación que los paneles. Por otro lado, para medir la Irradiancia Global Horizontal (GHI), monte el Piranómetro horizontalmente, lejos de cualquier obstáculo que pueda causar sombras o reflejos que afecten sus mediciones.

Montaje del Sensor de Temperatura del Módulo

El Sensor de Temperatura del Módulo debe instalarse en la parte posterior del punto medio exacto del módulo FV. Debe colocarse en la parte posterior del centro de la celda más cercana al punto medio exacto del módulo, evitando los límites entre celdas.

Montaje del sensor de temperatura del módulo

Montaje del Sensor de Humedad Relativa y Temperatura Ambiente

El Sensor de Humedad Relativa y Temperatura Ambiental debe colocarse al menos a 1 m del módulo FV más cercano, a una altura representativa de las condiciones ambientales, típicamente entre 1,25 y 2 metros sobre el suelo. Aunque el sensor SEVEN siempre está equipado con un escudo protector, es importante evitar ubicaciones expuestas directamente al sol, fuentes de calor o superficies reflectantes, ya que estas pueden causar lecturas erróneas.

Montaje de Sensores de Viento

Asegúrese de que los Sensores de Velocidad y Dirección del Viento estén posicionados verticalmente rectos, y en una ubicación libre de vibraciones o movimientos excesivos, lo que puede afectar las lecturas. Monte los Sensores de Viento en una ubicación que proporcione flujo de aire sin obstrucciones desde todas las direcciones. Por lo tanto, evite la instalación cerca de obstrucciones como edificios, árboles o torres que puedan afectar el flujo del viento. Los Sensores de Viento deben colocarse a una distancia no menor a 10 veces la altura de cualquier obstrucción. Para el Sensor de Dirección del Viento, es crucial alinearlo con el Norte Verdadero para asegurar lecturas precisas de la dirección del viento; utilice una brújula o dispositivo GPS para identificar el Norte Verdadero. El sensor SEVEN incluye una marca de alineación para ayudar con la orientación adecuada.
